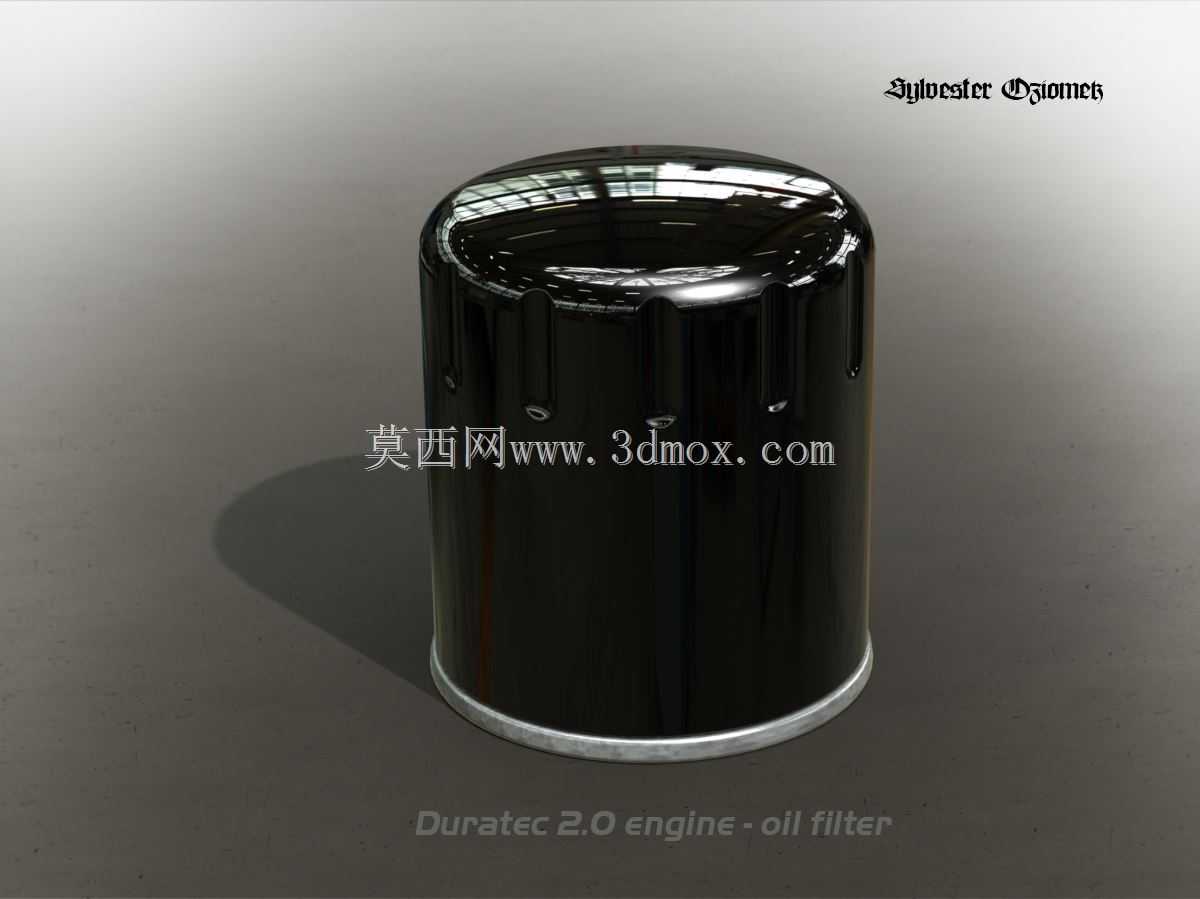

福特Duratec2.0汽油发动机机油滤清器外壳

在乘用车动力系统的润滑回路设计中，机油滤清器是保障发动机运行寿命的核心部件，本次建模的滤清器外壳适配福特Duratec2.0汽油发动机，对应主机厂配套的旋装式滤清器结构，主要应用于该排量机型的日常保养替换、动力总成改装以及维修教学场景。从实际装车工况来看，该部件安装于发动机缸体侧部的机油油路接口，工作时需承受0.3-0.8MPa的机油工作压力，同时要耐受-40℃到120℃的宽幅温度波动，外壳的结构强度直接决定了滤清器的密封可靠性，一旦出现开裂或密封失效，会导致机油泄漏、润滑压力不足，严重时会引发发动机拉缸、轴瓦烧蚀等致命故障。设计阶段首先要匹配发动机的安装边界，外壳整体采用旋装式一体化结构，底部为带密封槽的螺纹连接端，螺纹规格与缸体上的机油出油口完全适配，密封槽内的橡胶圈压缩量控制在0.8-1.2mm区间，既保证安装时的旋入扭矩符合主机厂要求，又能避免长期使用后橡胶圈老化导致的渗漏。外壳主体采用深冲成型的圆柱形结构，侧壁厚度经过受力校核，在满足耐压要求的前提下尽可能控制壁厚，降低整体重量，顶部的卷边结构用于固定内部的滤纸、旁通阀、止回阀等组件，卷边的压紧力经过精准计算，既保证内部组件不会在机油冲击下移位，又不会压损滤纸的密封端盖。外形尺寸方面，外壳的外径、总高度完全适配原车的安装空间，不会与周边的排气歧管、发动机装饰罩、线束等部件发生干涉，安装时的旋入角度也经过匹配，保养时无需拆卸周边其他附件即可完成拆装操作。建模过程中还原了外壳表面的电泳黑漆层质感，底部的金属卷边做了倒角处理，避免安装时划伤操作人员，侧壁的防滑筋结构也完全还原，方便保养时用机滤扳手拧紧，不会出现打滑。不同于通用型滤清器，该款外壳的旁通阀开启压力、止回阀的安装位置都针对Duratec2.0发动机的机油流量特性做了匹配，冷启动时机油粘度较高，旁通阀会及时开启保证机油快速到达各个润滑点，止回阀则可以在发动机熄火后保留滤清器内的机油，避免下次启动时出现干磨。对于三维建模从业者而言，这类部件的建模重点在于薄壁结构的壁厚均匀性控制、螺纹接口的参数匹配、密封结构的细节还原，不能只做外观的形似，要充分考虑实际装车的安装公差、受力工况，才能让模型具备实际的工程参考价值，可用于维修培训的教具开发、保养配件的逆向设计、动力总成的装配干涉校验等场景。
