金属板手动取料耙结构设计方案

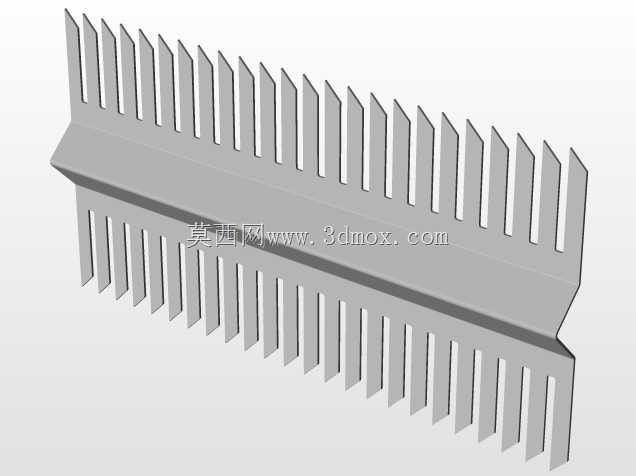

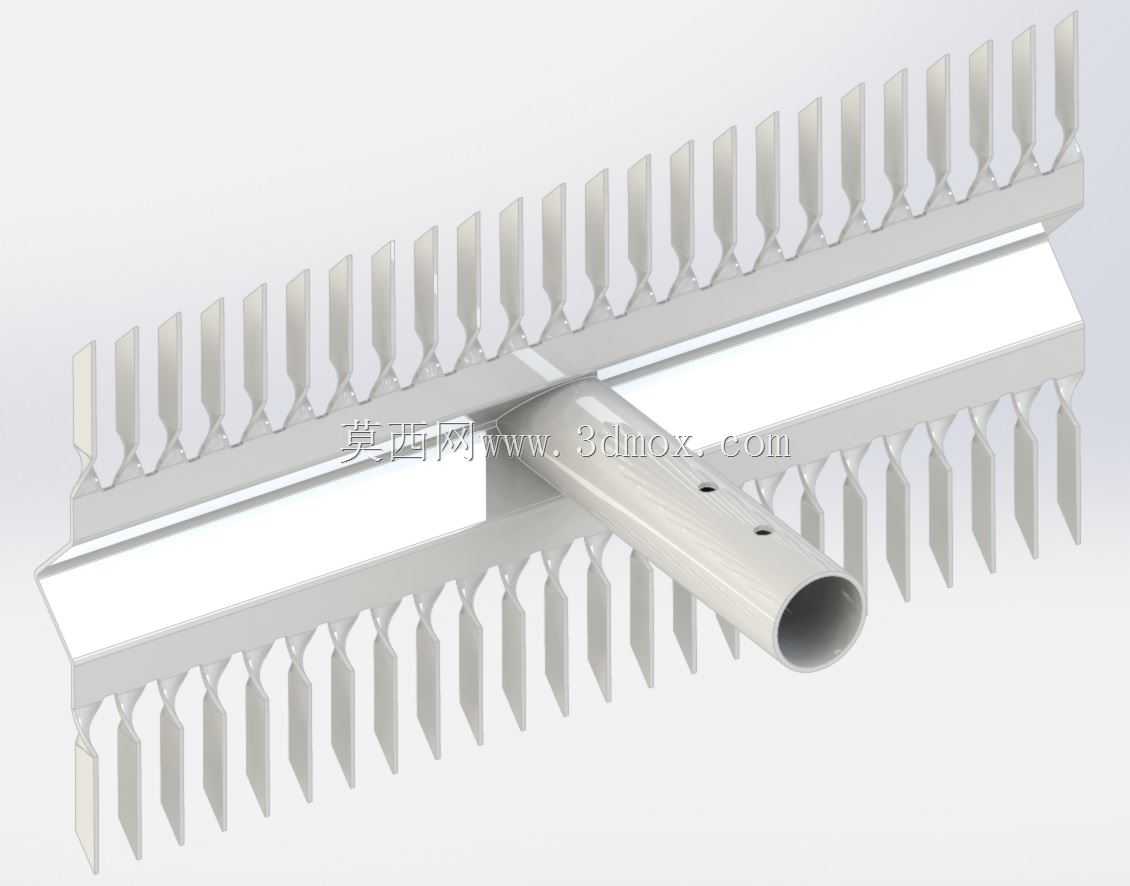

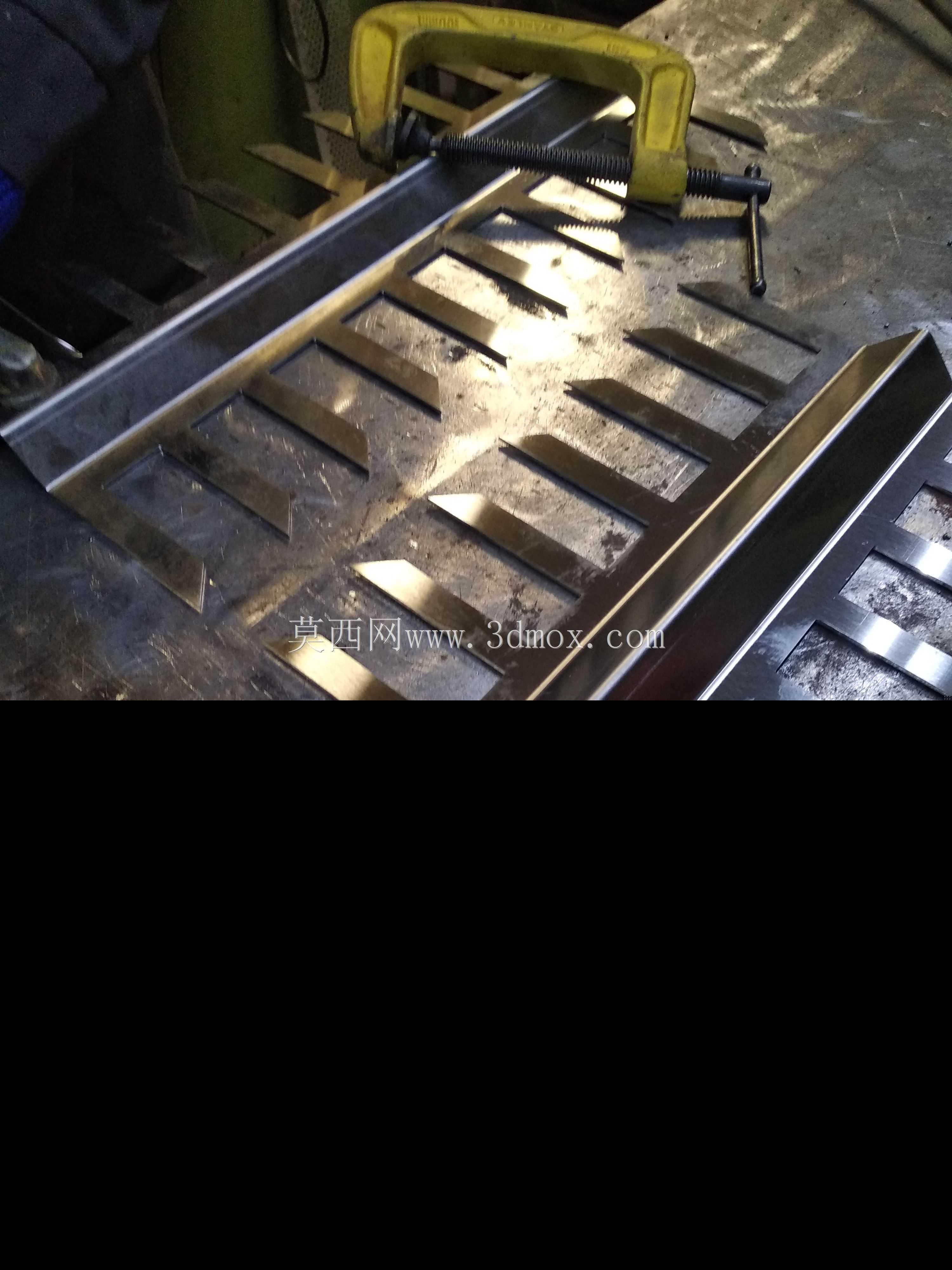

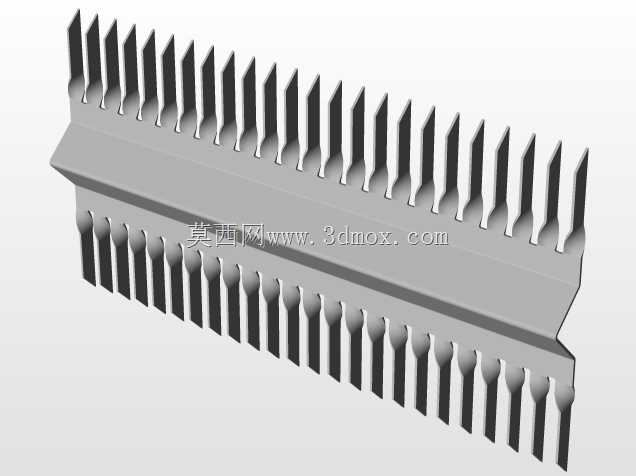

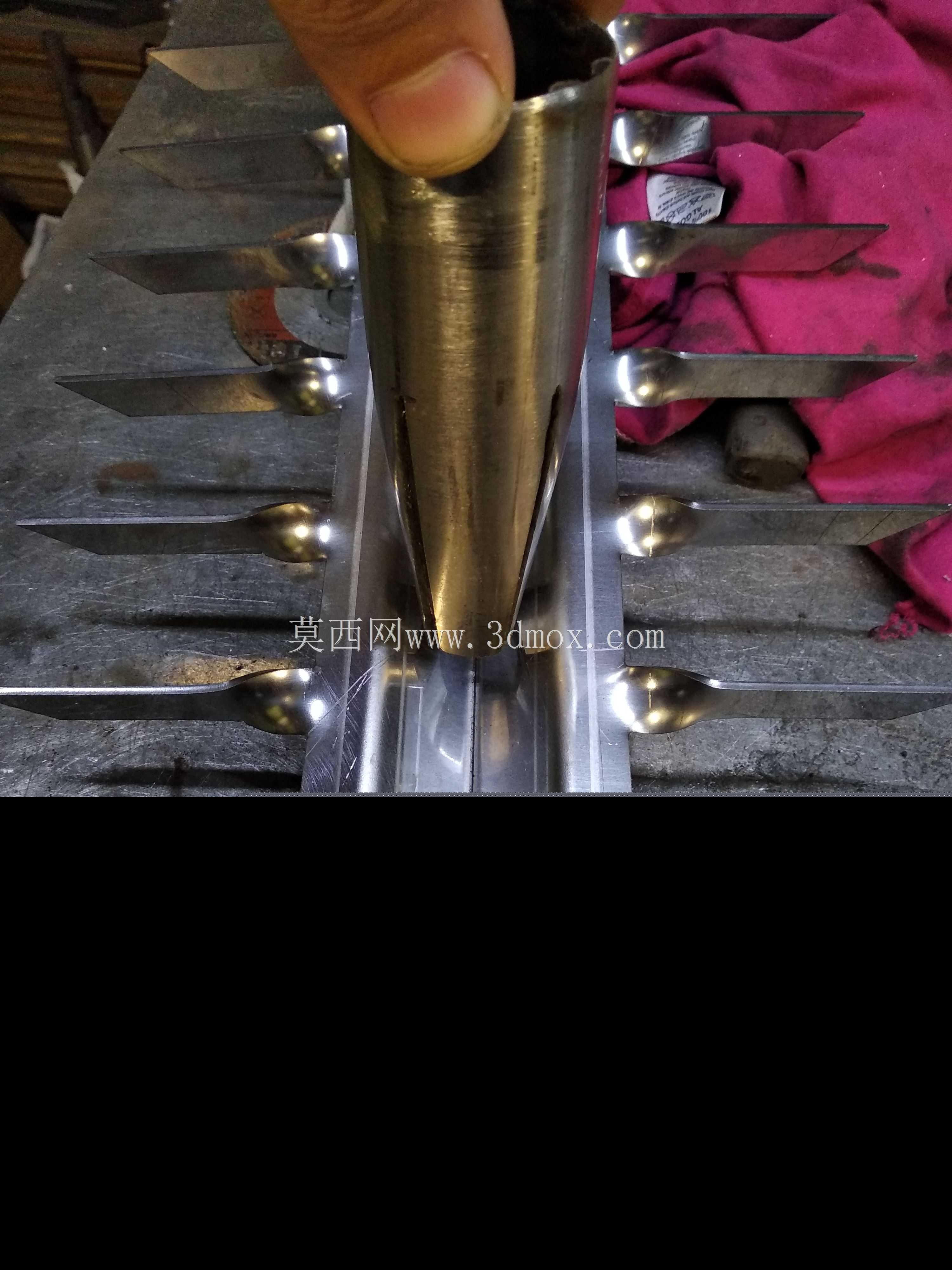

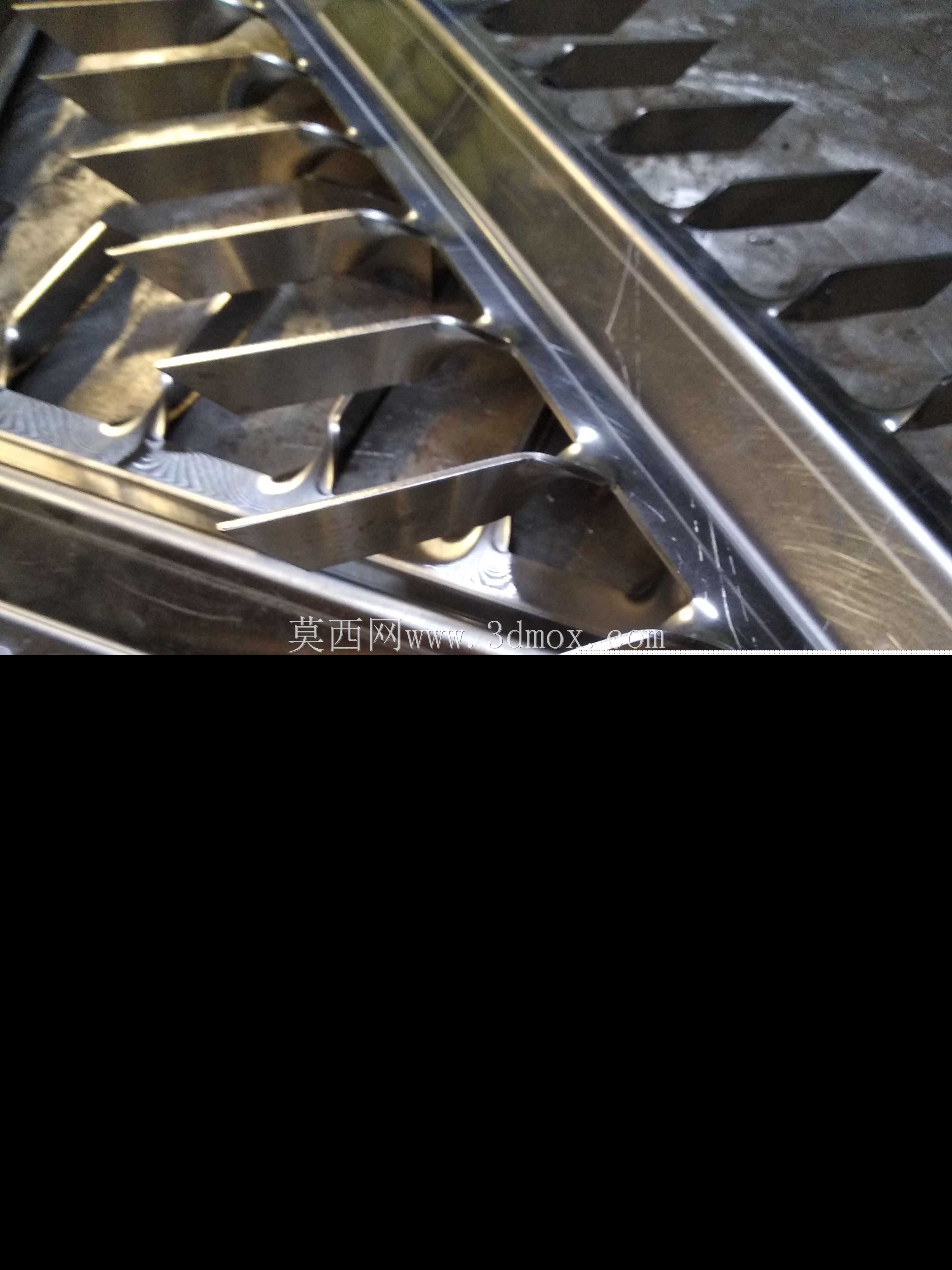

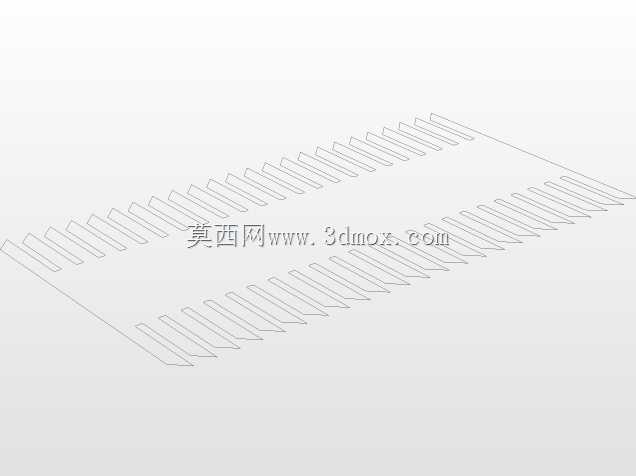

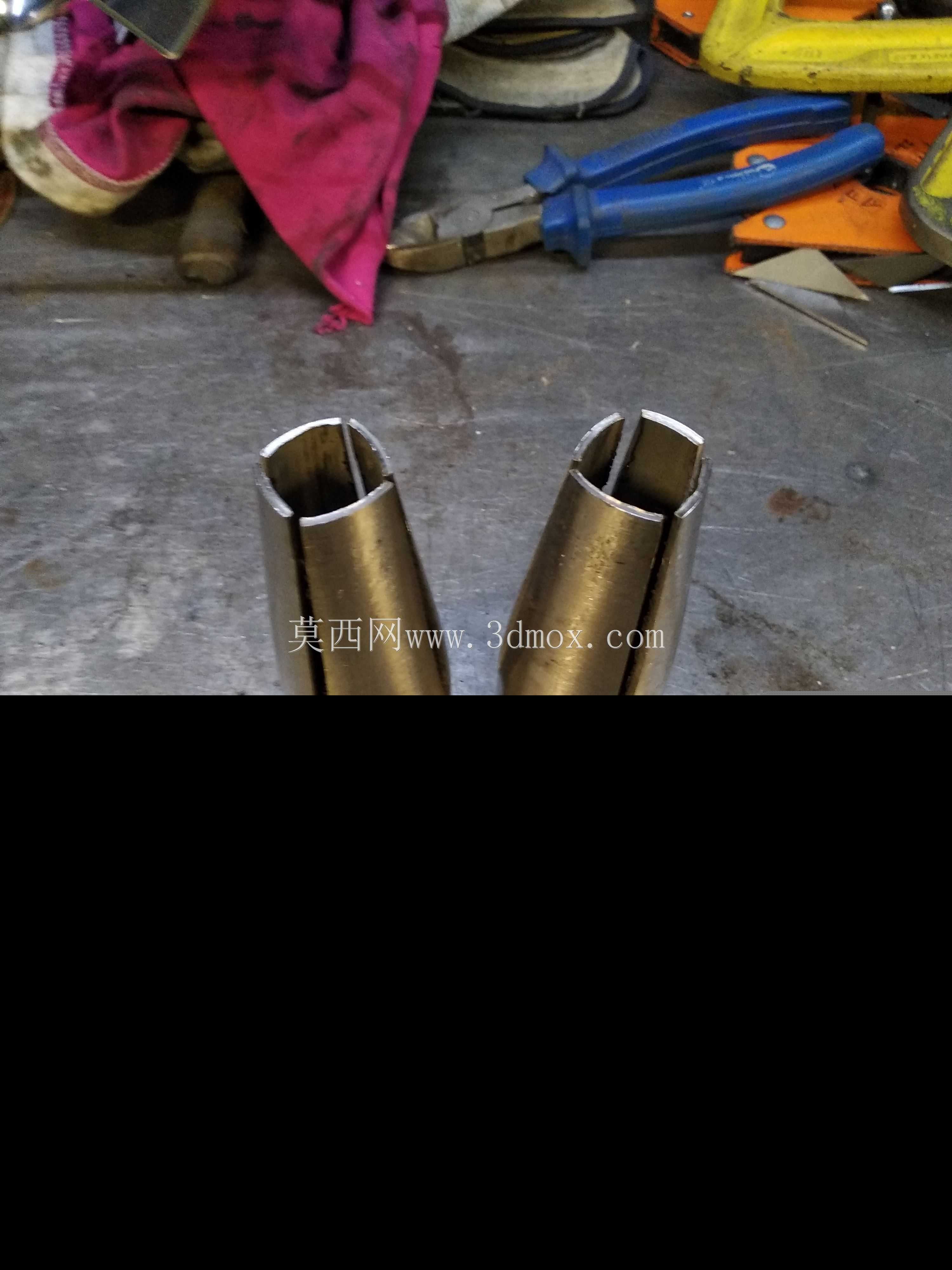

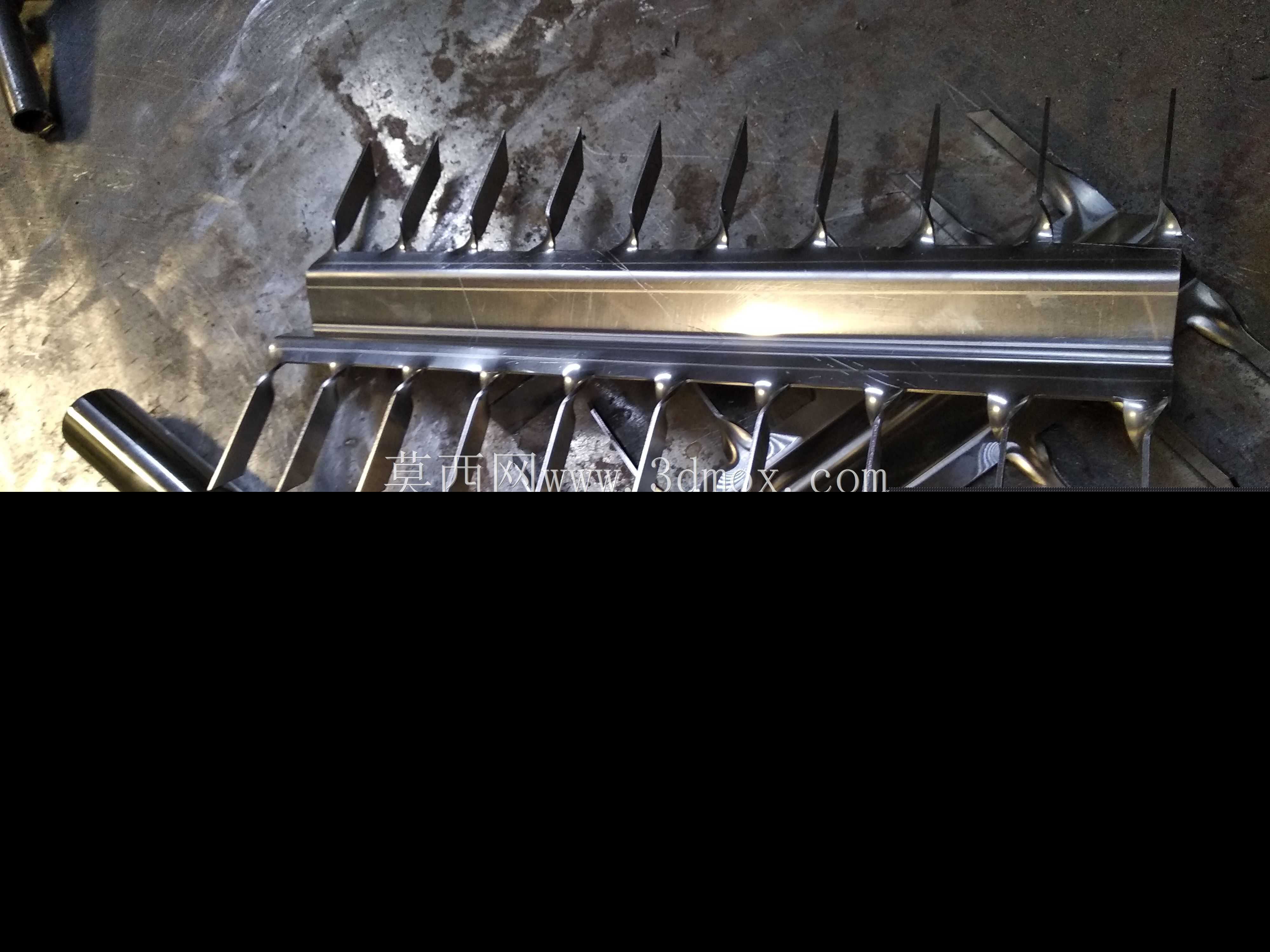

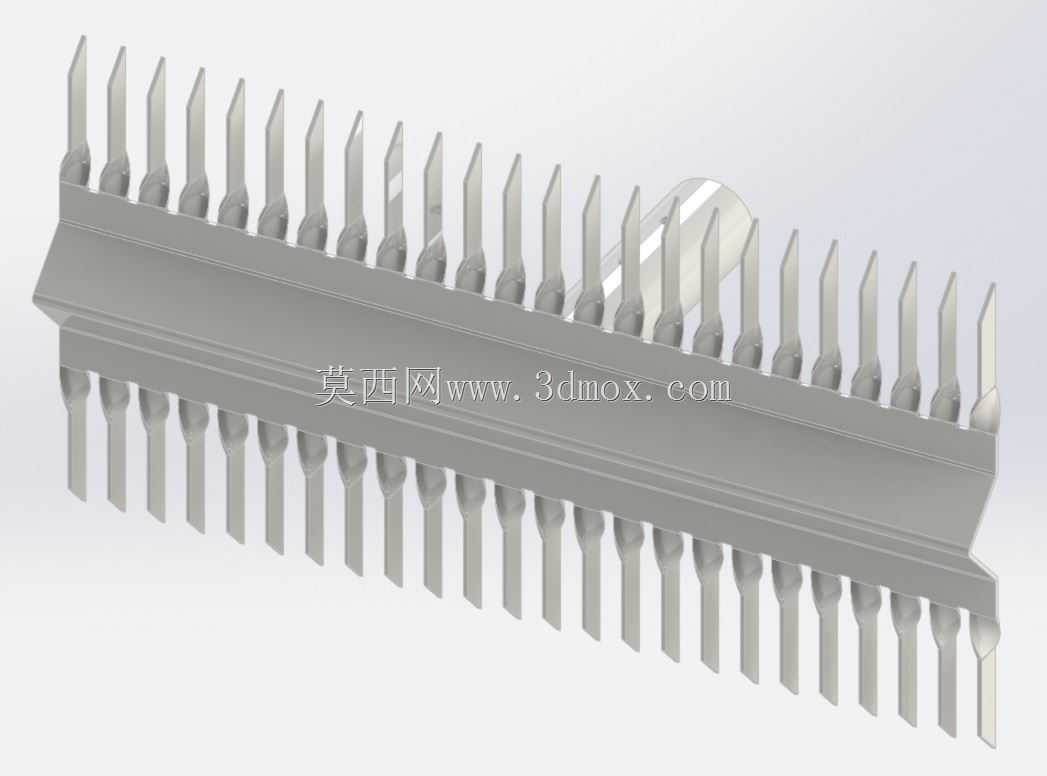

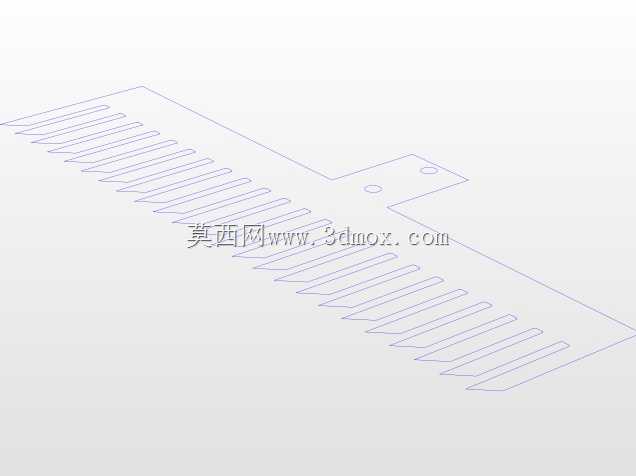

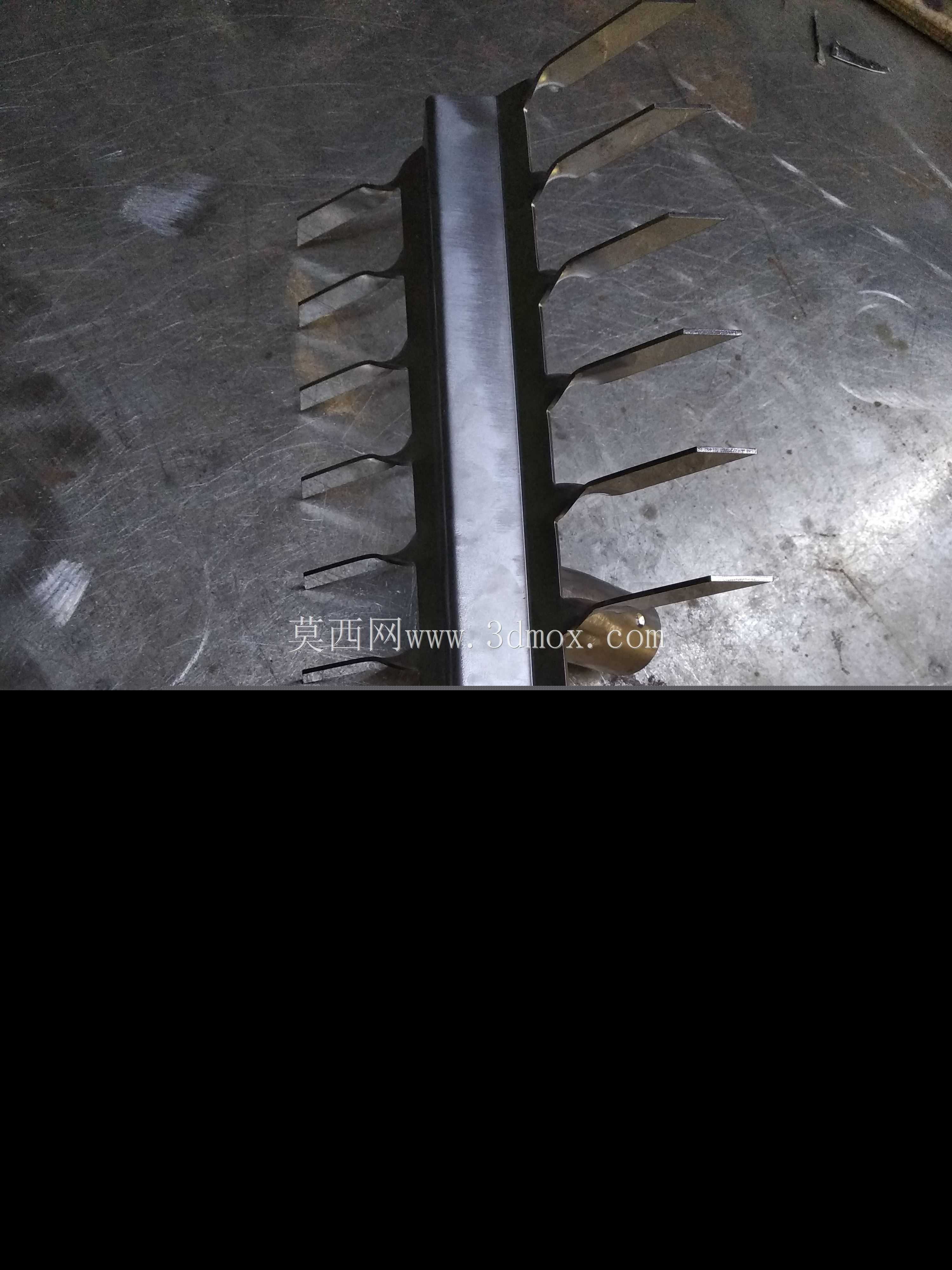

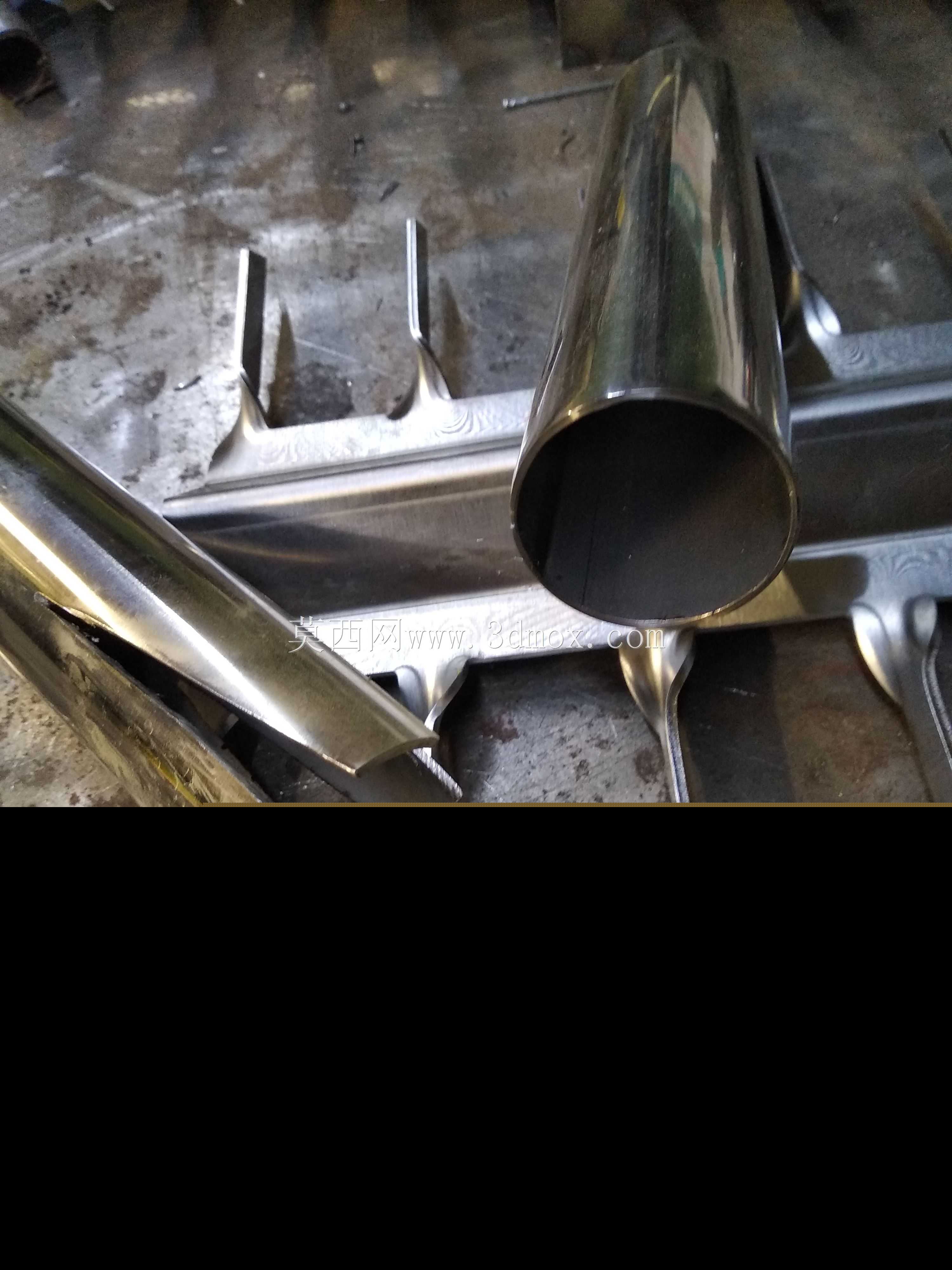

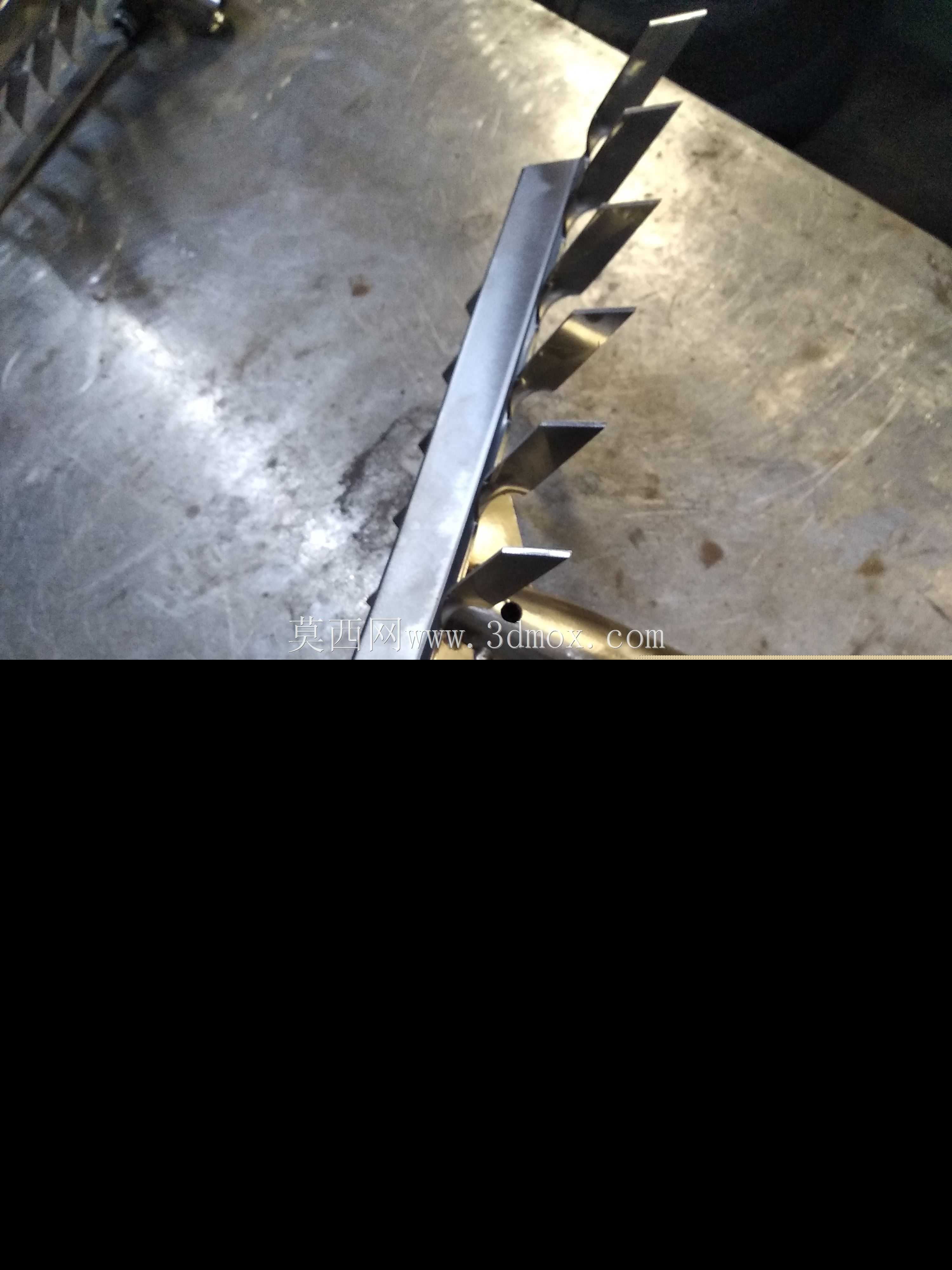

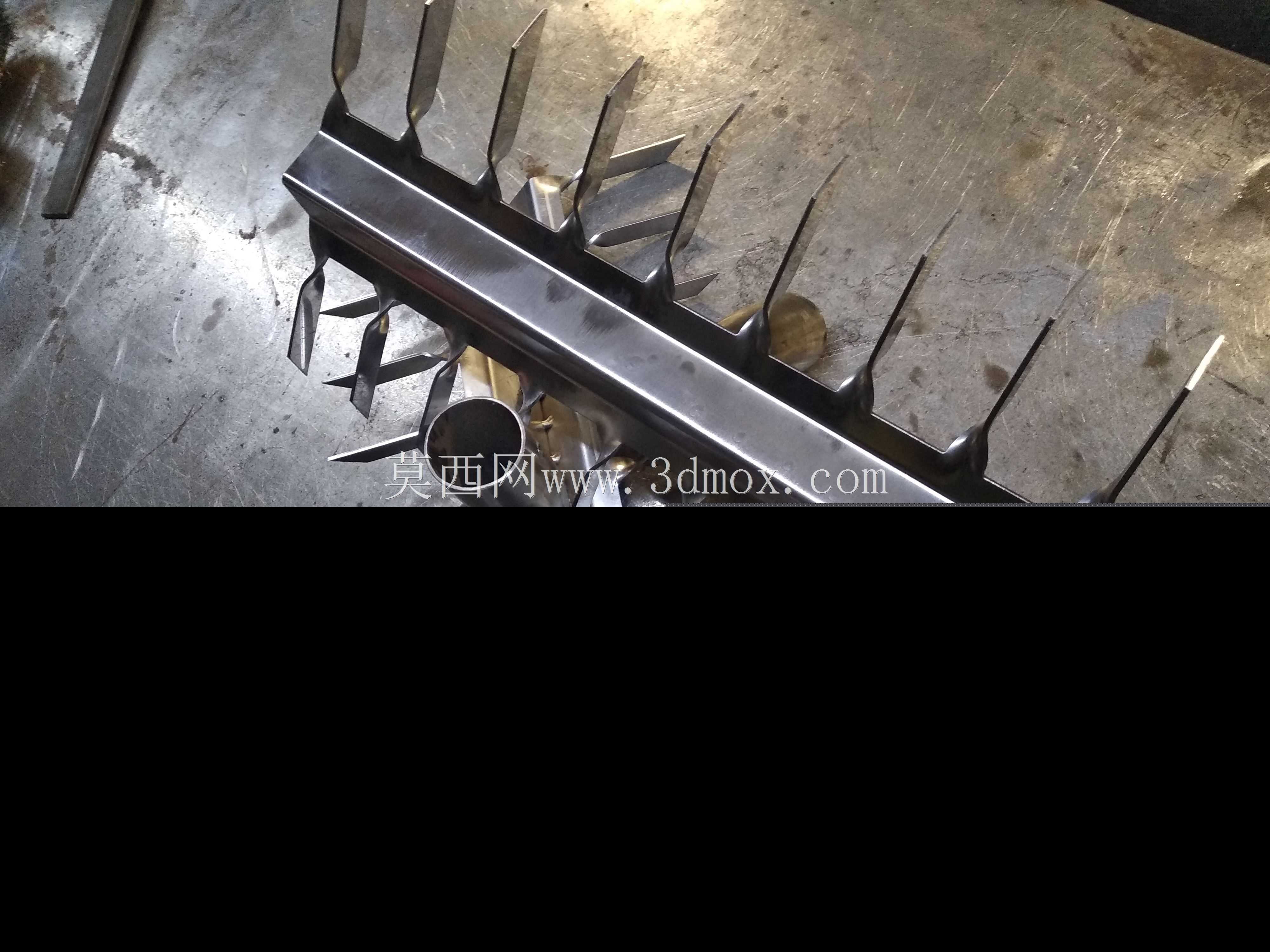

在钣金加工、板材仓储周转的实际作业场景里，这类手动取料耙主要用于操作人员在不借助大型吊具的前提下，完成堆叠金属板的单张取料、移位操作，尤其适配厚度1-5mm的冷轧钢板、铝板等常规钣金原材料的近距离转运，在剪板机上料工位、板材存放区的零散取料场景中使用频率极高，能有效避免操作人员直接徒手抠取板材时被锋利板边划伤的风险，同时解决薄金属板堆叠后板缝紧密、难以徒手掀开的作业痛点。从功能设计逻辑来看，这款取料耙的耙齿部分做了适配金属板边缘的楔角处理，耙齿前端做了15度的斜切收窄，能够轻松楔入堆叠板材的层间缝隙，耙齿的排布间距参考了常规金属板的受力形变阈值，单齿宽度控制在12mm，相邻齿间距设置为40mm，在插入板缝时不会因为局部压强过大造成薄板边缘压痕变形，同时保证足够的勾取拉力，单耙额定承载取料重量可达25kg，完全覆盖常规人工手动搬移板材的重量上限。整体结构采用一体式弯折成型设计，手柄部分做了符合人手握持弧度的收腰处理，握持区域做了滚花防滑处理，避免作业时手上沾有切削液、油污出现打滑脱手的问题，耙体与手柄的过渡段做了圆弧加强筋处理，在反复撬取板材的受力工况下，不会出现连接部位应力集中断裂的问题。从安装与使用边界来看，这款工具属于手持类作业工装，无需额外配套安装基座，整体长度控制在320mm，耙头工作宽度为200mm，能够适配最小幅面为300*300mm的金属板取料需求，在使用时仅需要将耙齿对准板材堆叠的侧边缘，施加轻微的轴向推力让耙齿楔入板缝20-30mm，之后向上抬升手柄即可将单张板材勾住抬起，配合另一只手扶稳板材就能完成移位操作。设计过程中特意规避了多余的突出结构，耙体所有边缘都做了R2的圆角钝化处理，避免作业过程中剐蹭操作人员的衣物或者皮肤，整体重量控制在0.8kg，长时间手持作业也不会产生明显的负重疲劳，相比传统的撬棍、螺丝刀等代用取料工具，这款专用取料耙的作业效率能提升40%以上，同时大幅降低板材边缘变形、人员划伤的作业隐患，在中小批量钣金加工车间、五金仓储的板材周转环节具备很强的实用价值。
