香水瓶及配套外包装盒三维结构设计

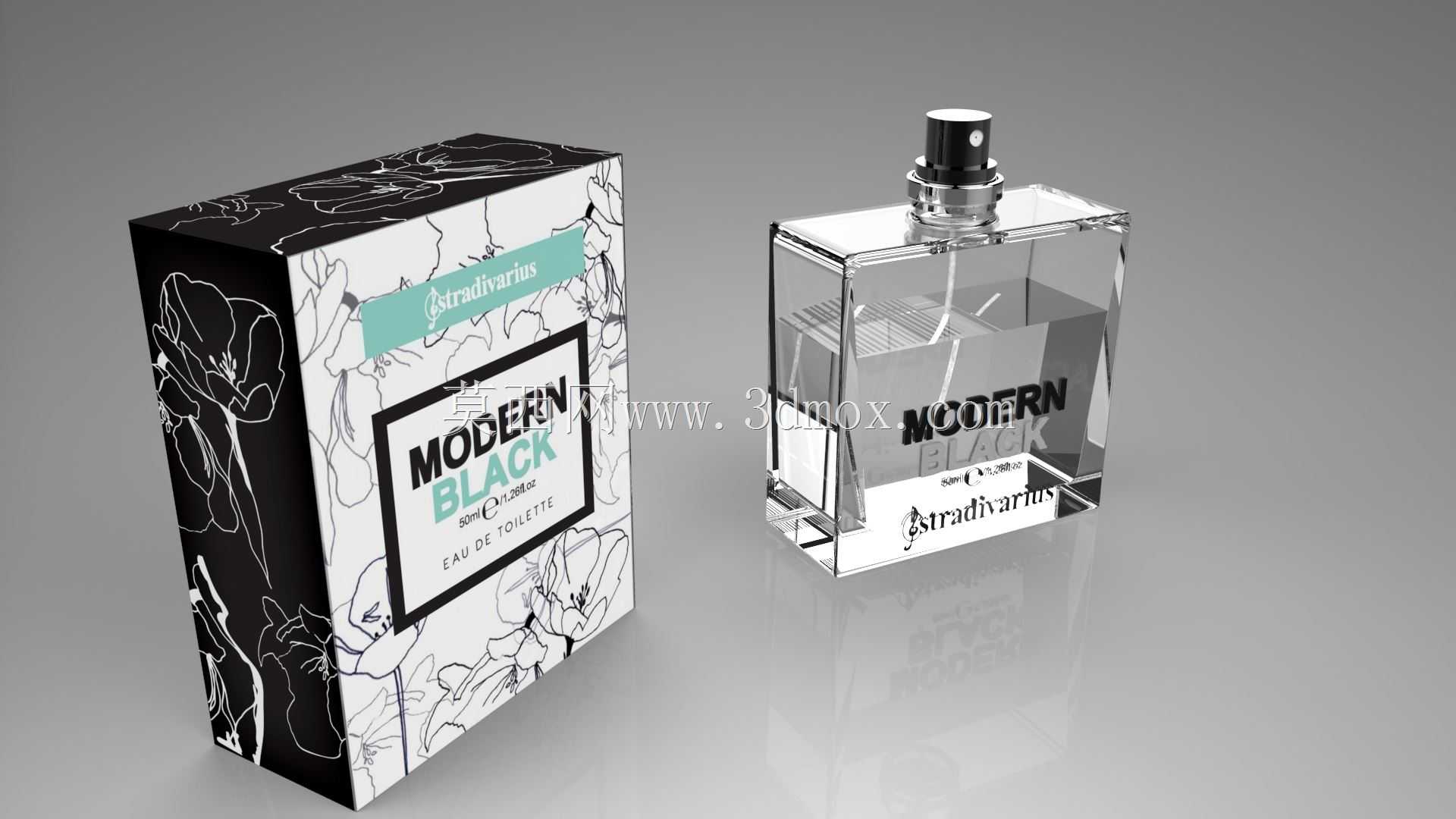

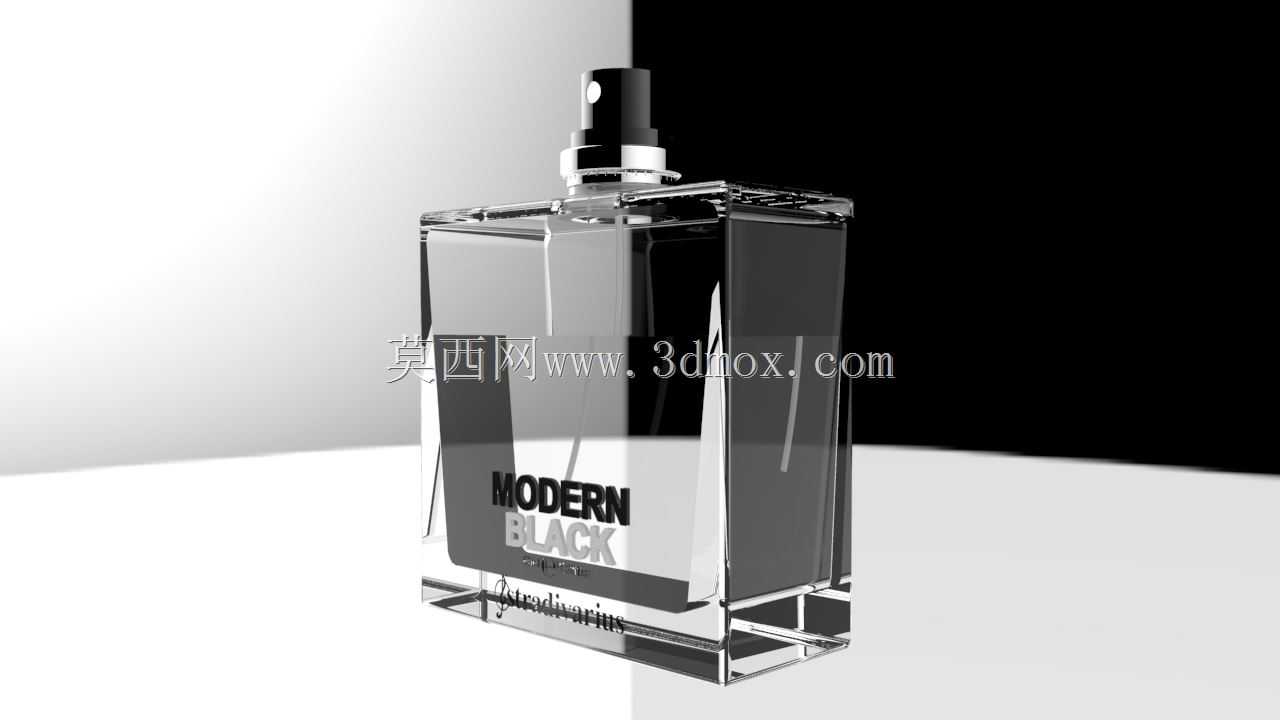

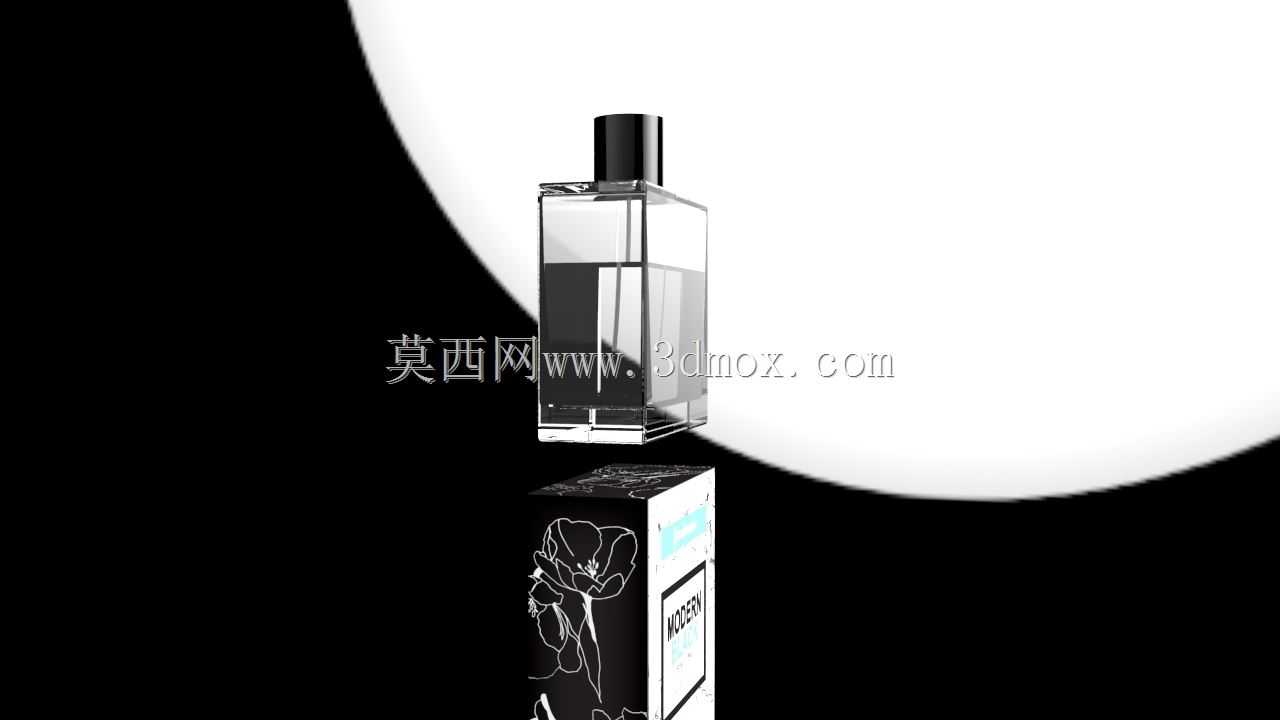

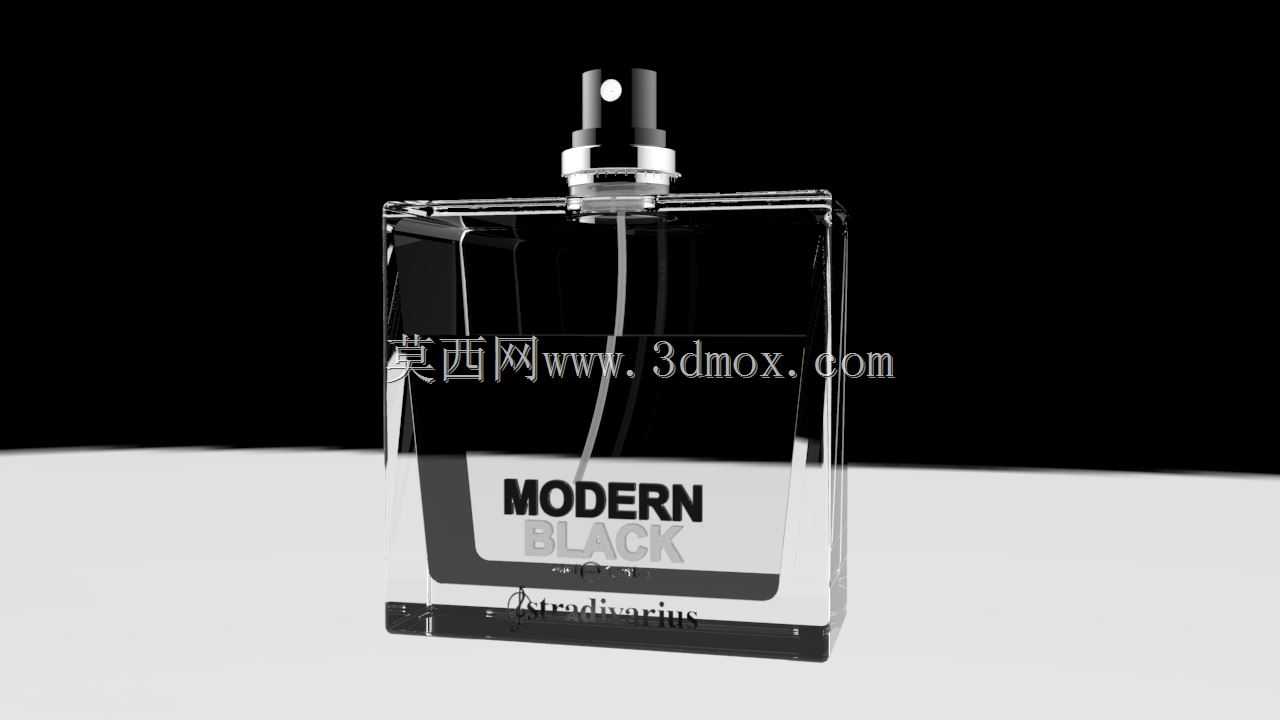

这套三维结构覆盖香水瓶本体与配套外包装盒，面向日化美妆产品的包装结构设计、打样验证场景使用，可直接对接后续的结构开模、包装打样环节，减少前期结构反复调整的沟通成本。从实际使用场景出发，香水瓶作为盛装香氛液体的容器，首先要满足密封防渗漏的核心功能，瓶身采用方正透明结构设计，一方面透明材质可直观展示内部香液余量，另一方面方正切面在光线照射下能形成规整的折射效果，契合美妆产品的陈列展示需求，瓶身的棱角处做了微小的圆角过渡，避免加工及运输过程中出现应力集中开裂的问题，同时也能降低用户握持时的硌手感。泵头部分采用常规按压式喷雾结构，安装位置位于瓶身顶部中心，与瓶身的配合边界做了0.1mm的过盈配合公差设计，保证装配后泵头与瓶身连接紧密，不会出现漏液、松动脱落的问题，泵头的按压行程控制在合理区间，保证每次按压的出液量稳定，符合香氛产品的日常使用习惯。配套的外包装盒采用天地盖结构，盒身尺寸完全匹配香水瓶的外轮廓，内部预留了缓冲衬垫的安装空间，可在运输过程中抵消外部冲击，避免瓶身与盒体直接碰撞造成刮花、碎裂。盒体表面的图案区域做了平面印刷位的结构预留，设计时将图案区域与盒体的折边位置错开，避免折边处的图案出现拉伸变形，影响包装的视觉呈现效果。从建模思路来看，瓶身部分先通过草绘绘制方正截面，再通过拉伸生成主体结构，之后对棱角做圆角处理，内部的储液腔按照实际盛装容量做了抽壳处理，壁厚控制在1.2mm，兼顾结构强度与材料成本控制；泵头部分拆分了按压帽、泵芯、锁紧环几个独立部件，各部件的配合公差按照日化包装的行业通用标准设置，保证各部件可顺利装配且无松动。外包装盒的建模按照纸质包装的加工工艺展开，先绘制展开图的折边、粘口位置，再通过折弯生成盒体结构，折边处的圆角按照纸张厚度做了对应设置，模拟实际纸质包装的折弯效果，避免建模时出现折边处的结构干涉。整套结构的安装边界充分考虑了货架陈列、快递运输的尺寸要求，盒体外部尺寸控制在常规美妆产品的通用陈列尺寸区间内，可直接适配多数商超的美妆陈列货架层板间距，也能匹配常规快递盒的内部尺寸，减少后续运输环节的包装成本。在结构验证层面，建模时已经考虑了瓶身的重心位置，空瓶与装满液体后的重心都落在瓶身底部中心区域，放置时不会出现倾倒问题，包装盒的承重能力也按照装满产品后的重量做了结构加强，盒体的侧边粘口宽度设置合理，保证粘接后不会出现开胶问题。
