手动柑橘类水果榨汁器结构设计

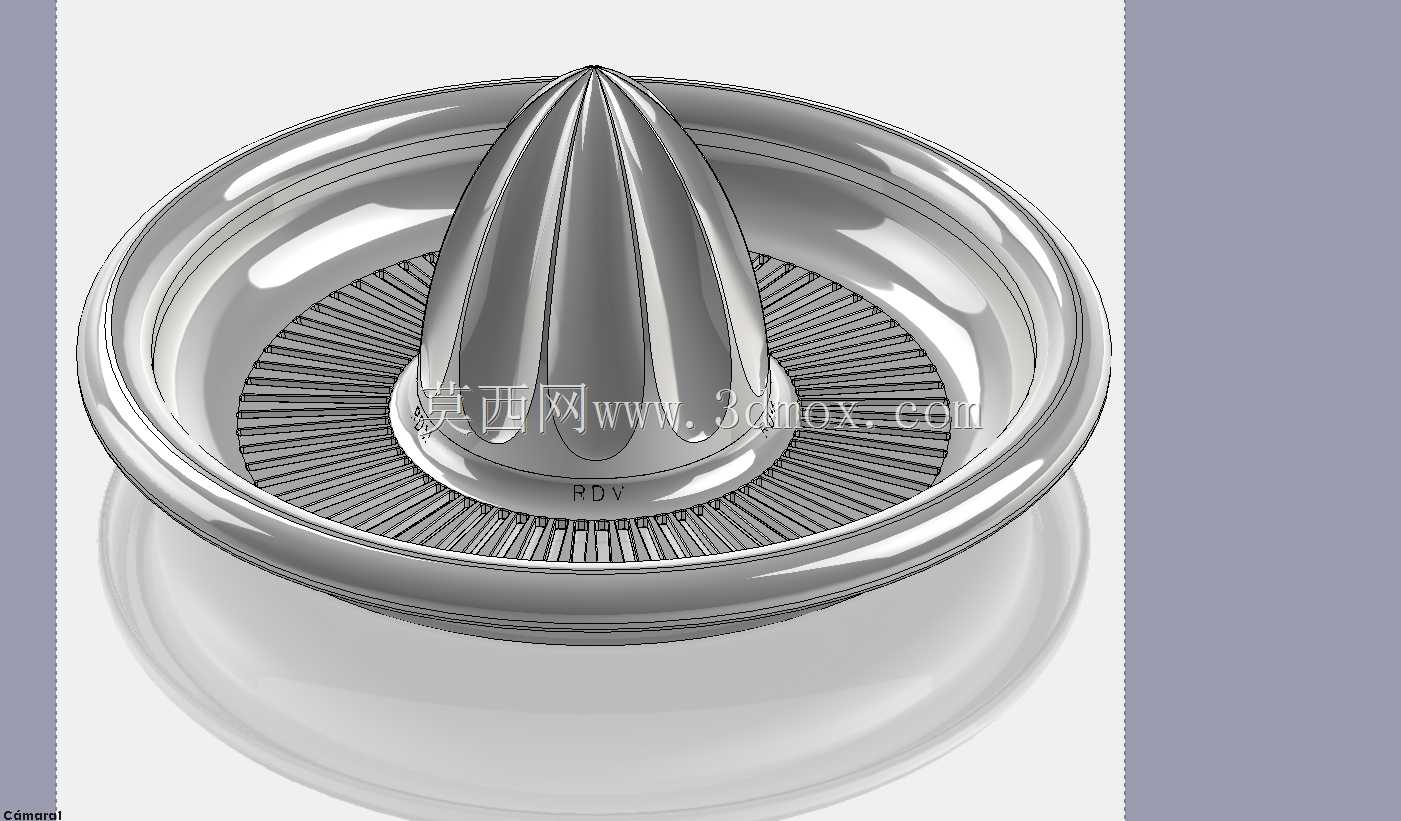

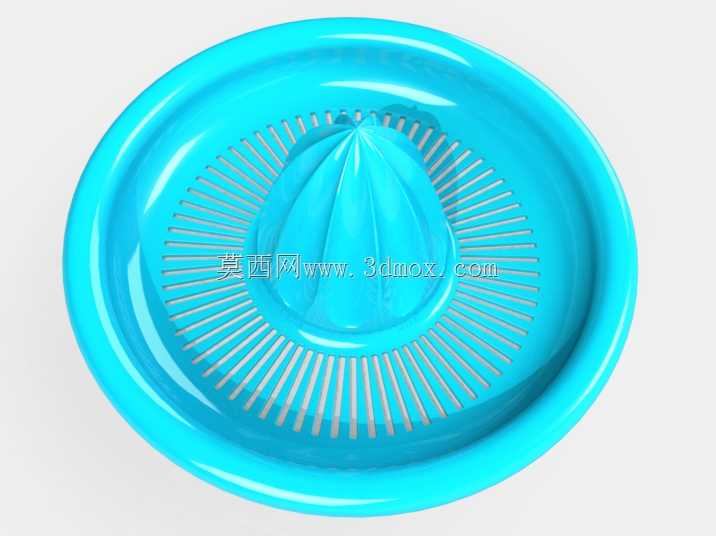

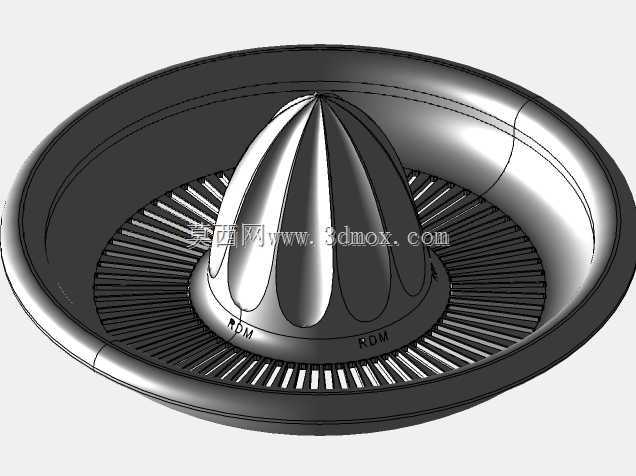

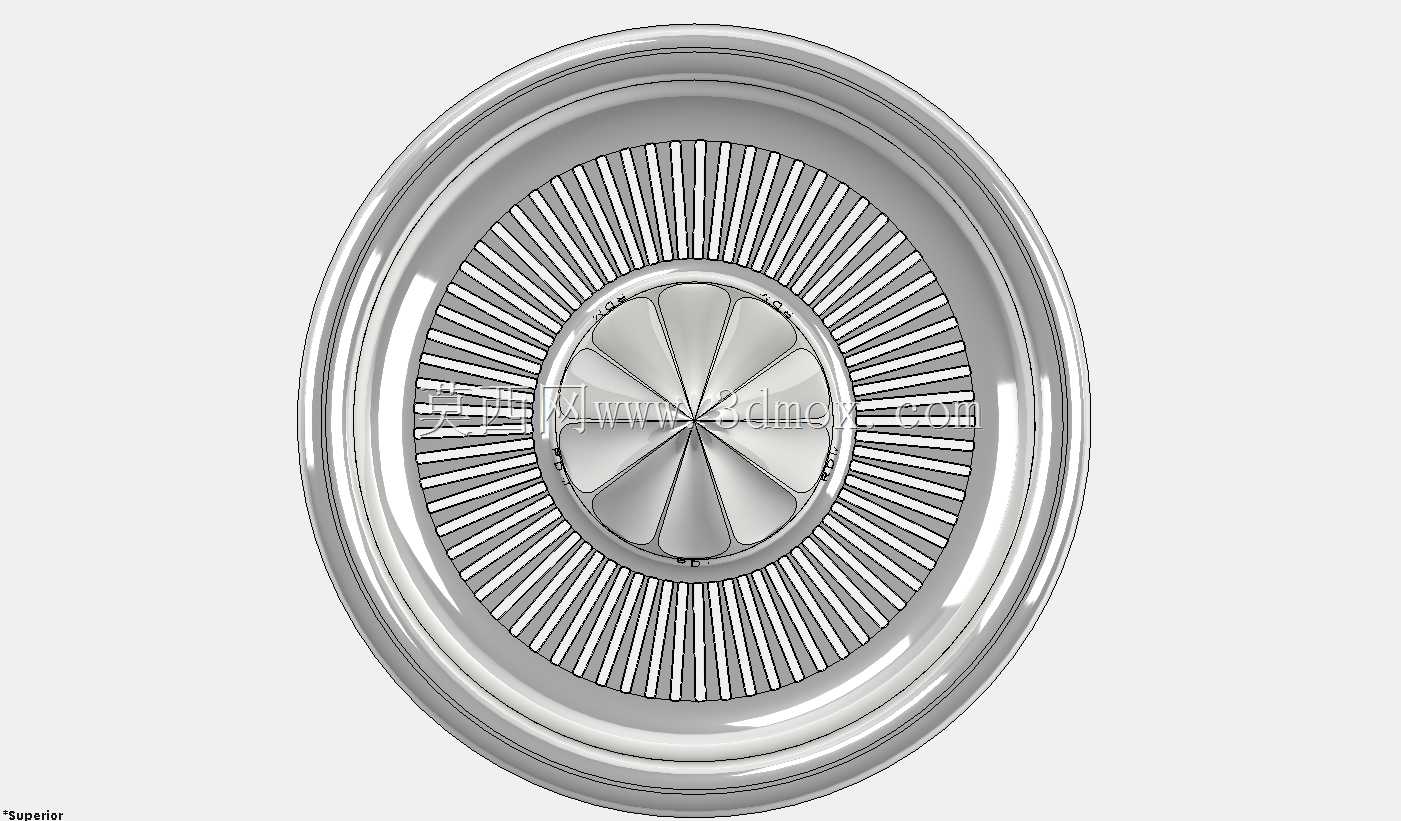

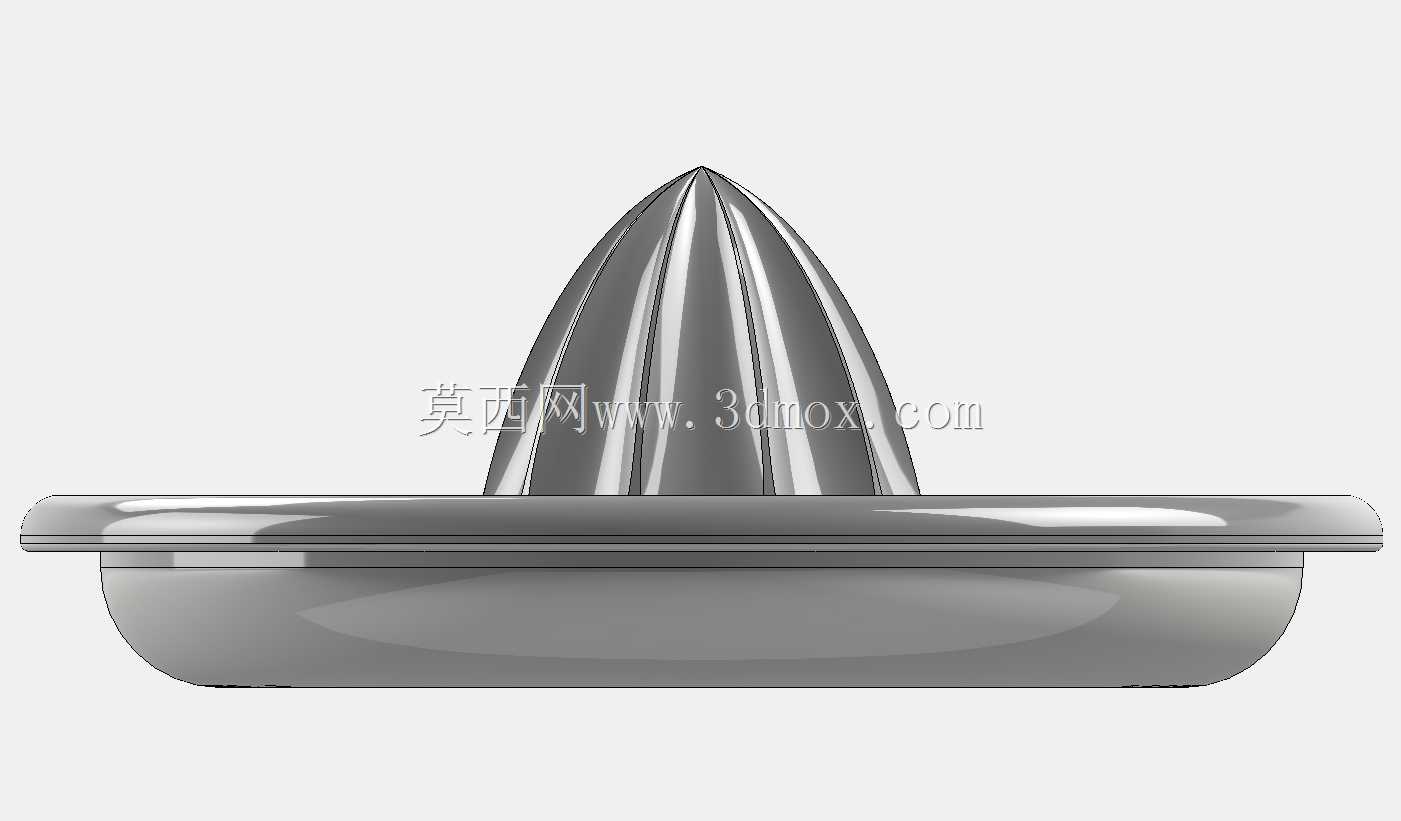

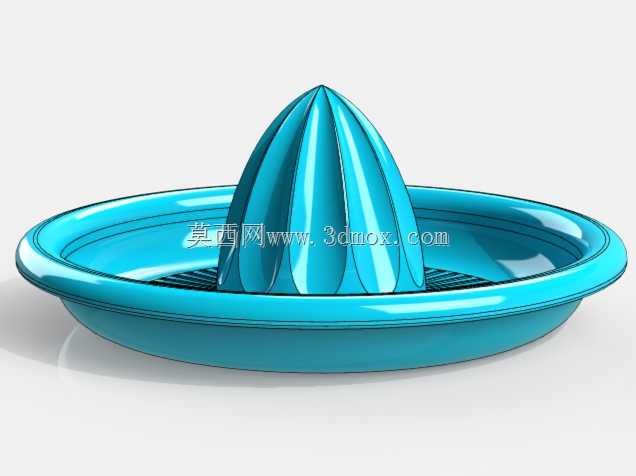

这款手动榨汁器主要面向家庭厨房、小型饮品门店的鲜榨果汁制备场景，无需电力驱动，依靠手动按压即可完成柑橘类水果的榨汁作业，适配橙子、柑橘、柠檬等常见芸香科水果的加工需求。整体结构分为上部凸棱挤压锥与下部集汁盘两个核心功能区，挤压锥表面设计有多道沿锥面均匀分布的凸起棱条，棱条高度从锥顶向锥底逐步递增，当用户将切半的水果切面朝下扣在锥部施加向下压力并旋转时，棱条可以充分嵌入果肉纤维间隙，破坏果肉的囊胞结构，让果汁顺利析出，同时锥面的弧度匹配常见柑橘类水果半果的内凹曲面，保证按压过程中受力均匀，不会出现局部果肉挤压不充分的情况。下部集汁盘采用宽边浅盘结构，盘体边缘做了圆弧翻边处理，既可以提升盘体的结构刚度，避免按压受力时出现盘体变形，也能在倾倒果汁时起到导流作用，防止果汁沿盘体外壁流淌。挤压锥与集汁盘的衔接位置设计有格栅式过滤结构，格栅间隙控制在2mm左右，能够在果汁流入集汁盘的过程中拦截果籽、粗大的果瓤纤维，保证流出果汁的口感，无需额外过滤即可直接饮用。从设计思路来看，这款产品优先考虑了使用过程中的操作便利性与清洁难度，整体没有复杂的装配卡扣，两个核心部件可直接分离，使用后能够快速冲洗各个接触面，不存在清洁死角。外形尺寸方面，整体最大直径控制在160mm左右，挤压锥最高处距离集汁盘底面高度为85mm，放置在常规厨房台面上不会占用过多操作空间，集汁盘的容量约为300ml，单次挤压即可满足单杯鲜榨果汁的容量需求，无需多次倾倒。盘体底部设计有三个均匀分布的点状防滑支脚，放置在光滑的陶瓷、不锈钢台面时能够提供足够的静摩擦力，避免按压旋转过程中整机出现滑移，降低操作时的用力负担。整个产品的壁厚控制在2.5mm左右，采用一体注塑成型的工艺即可完成生产，壁厚均匀性控制在±0.2mm范围内，避免注塑过程中出现缩痕、翘曲等成型缺陷，同时足够的壁厚能够保证日常使用过程中承受按压力时不会出现开裂、变形，延长产品的使用寿命。
