适配Dremel摆动工具的手持刀片固定手柄

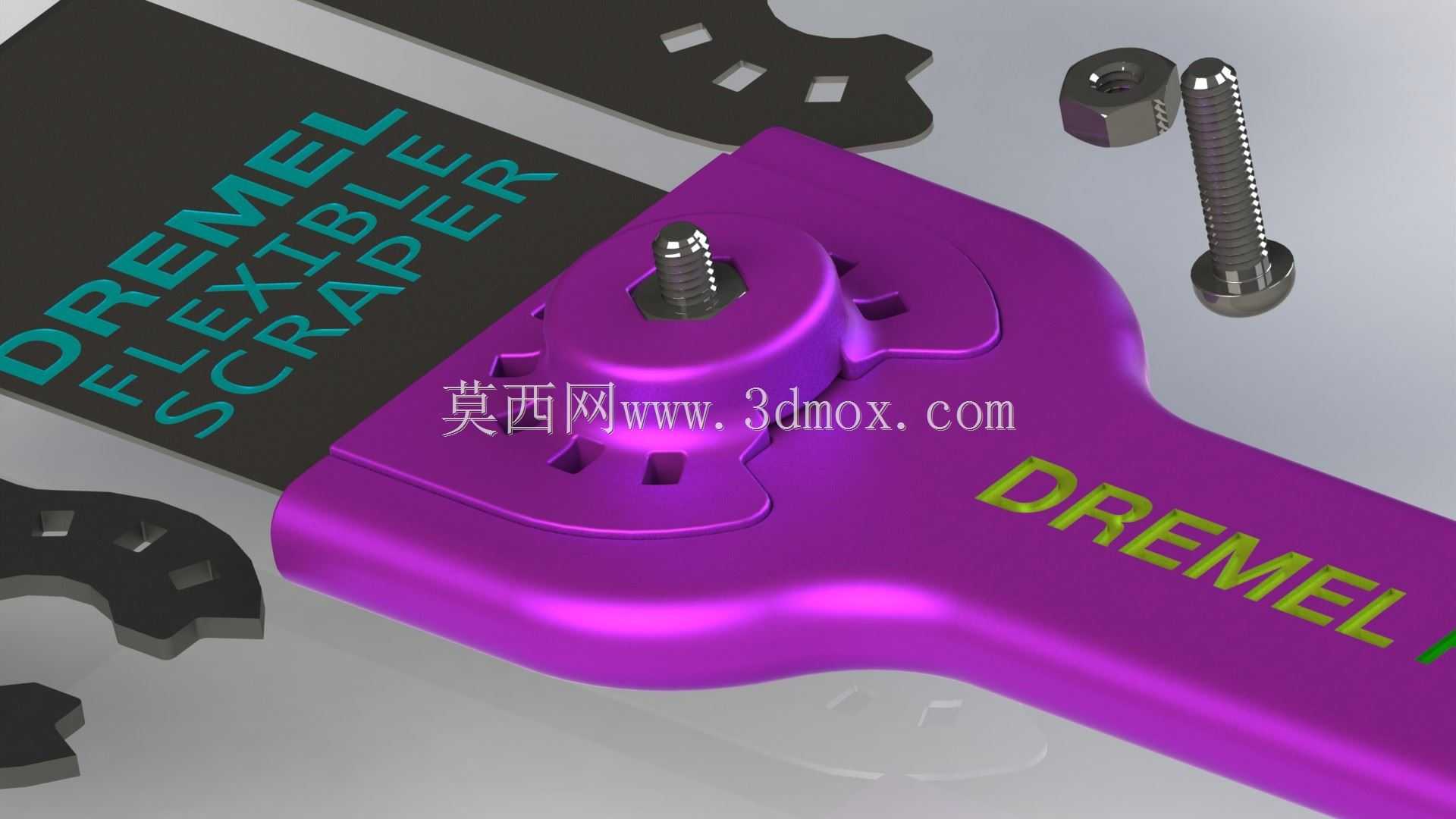

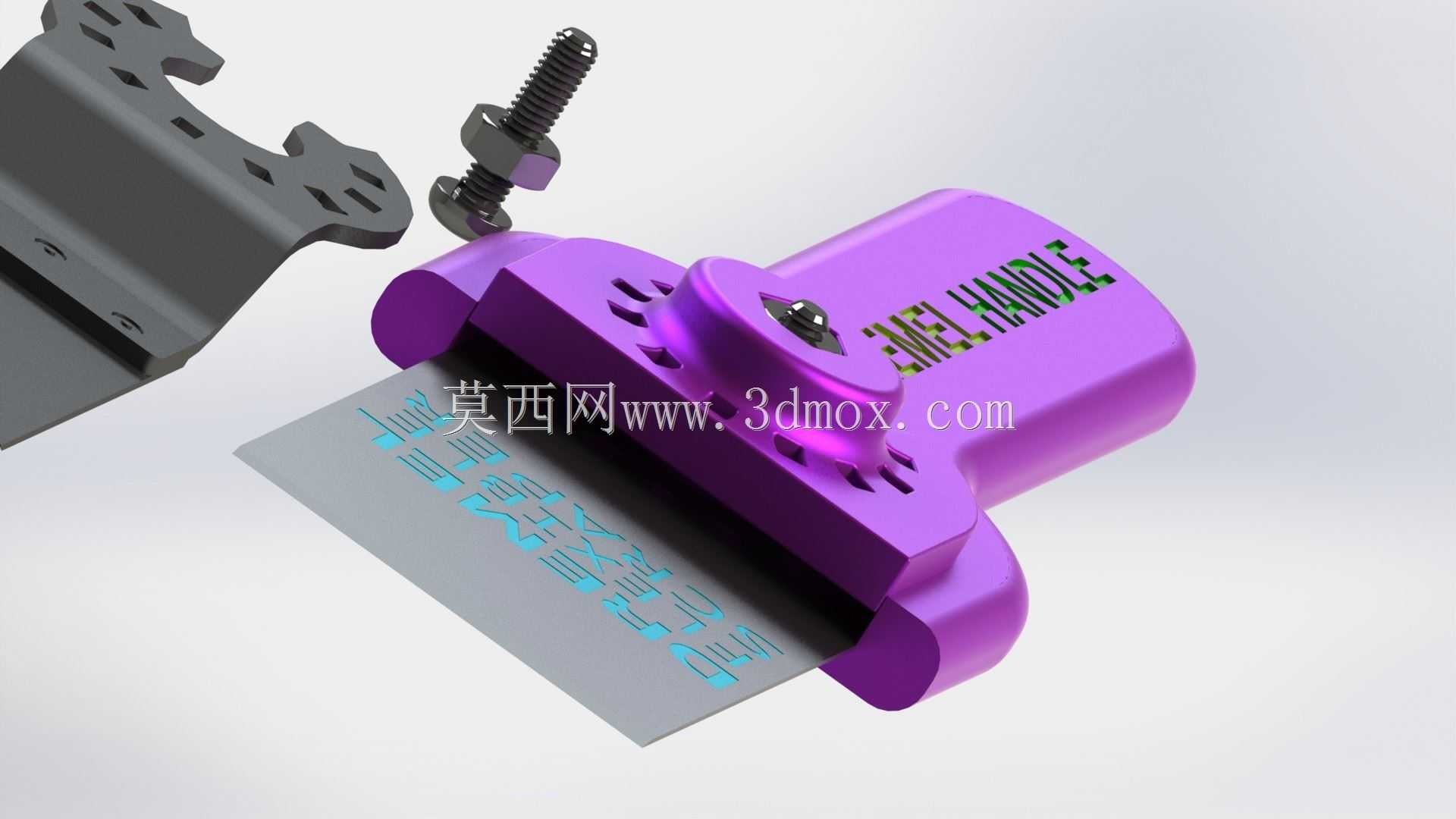

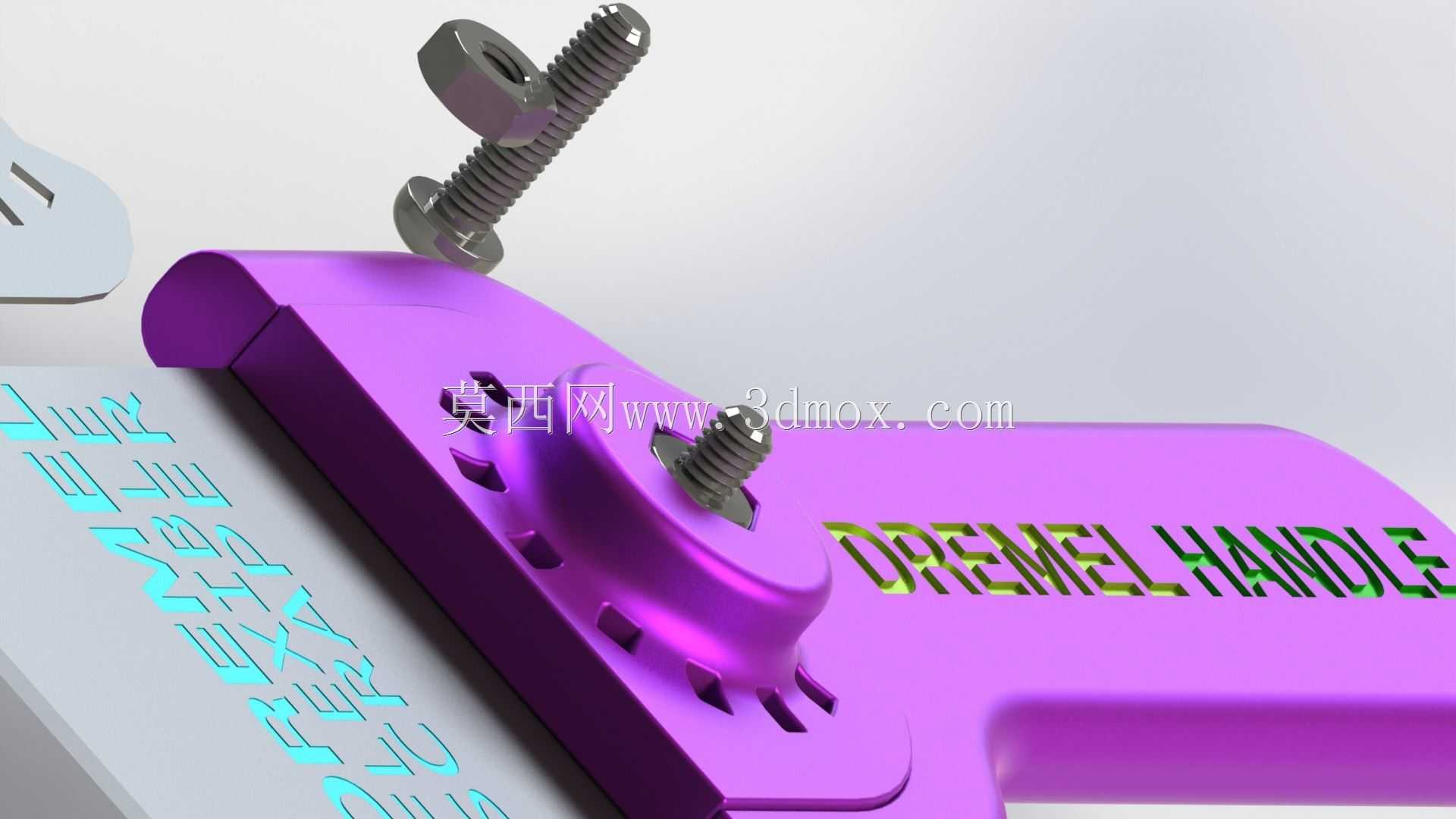

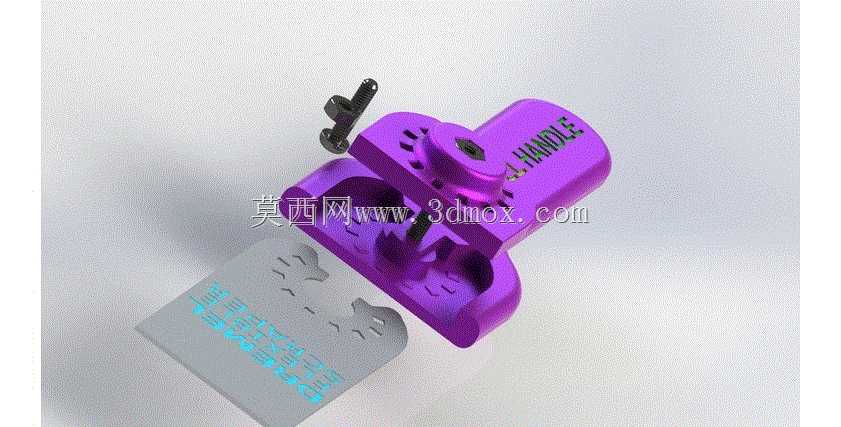

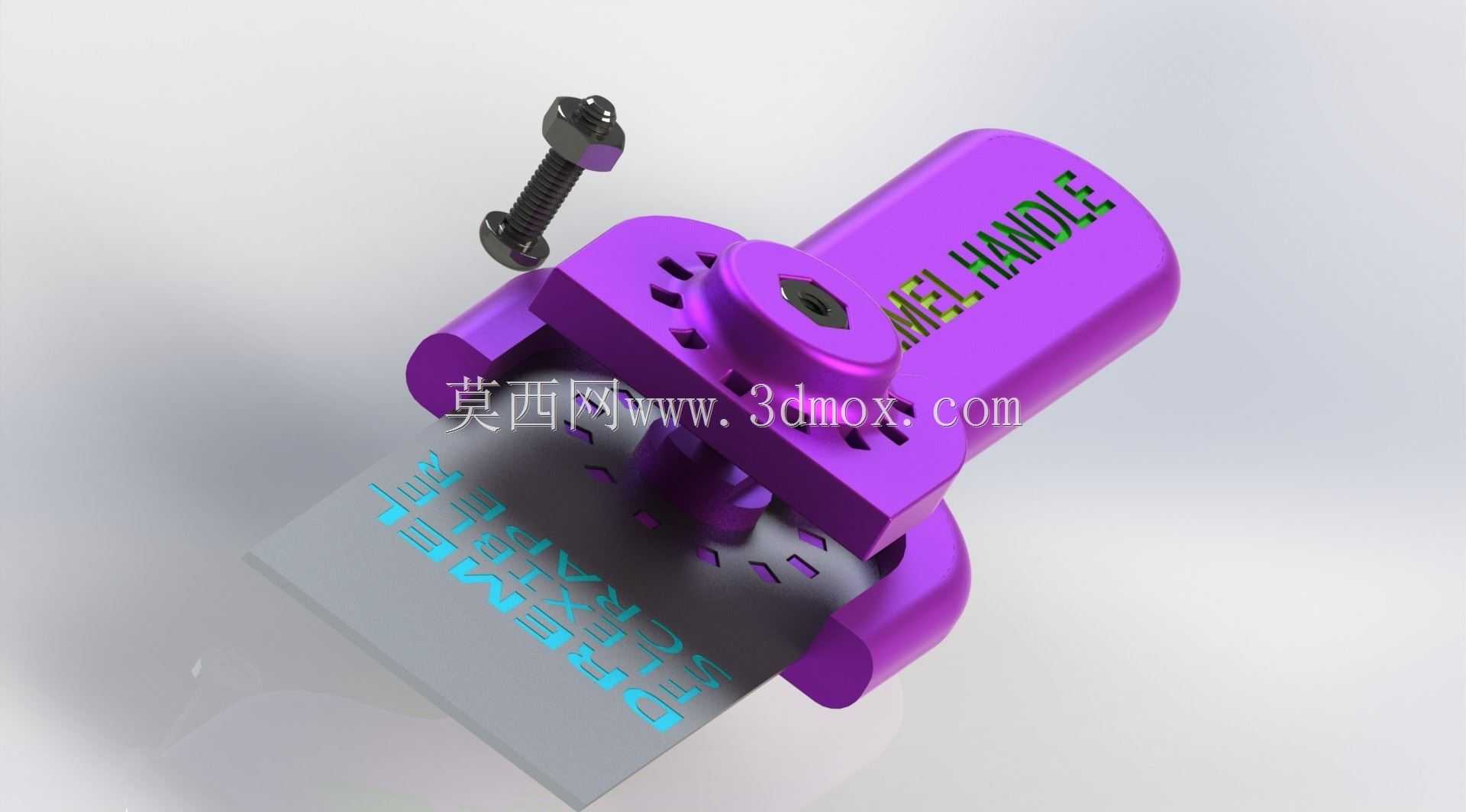

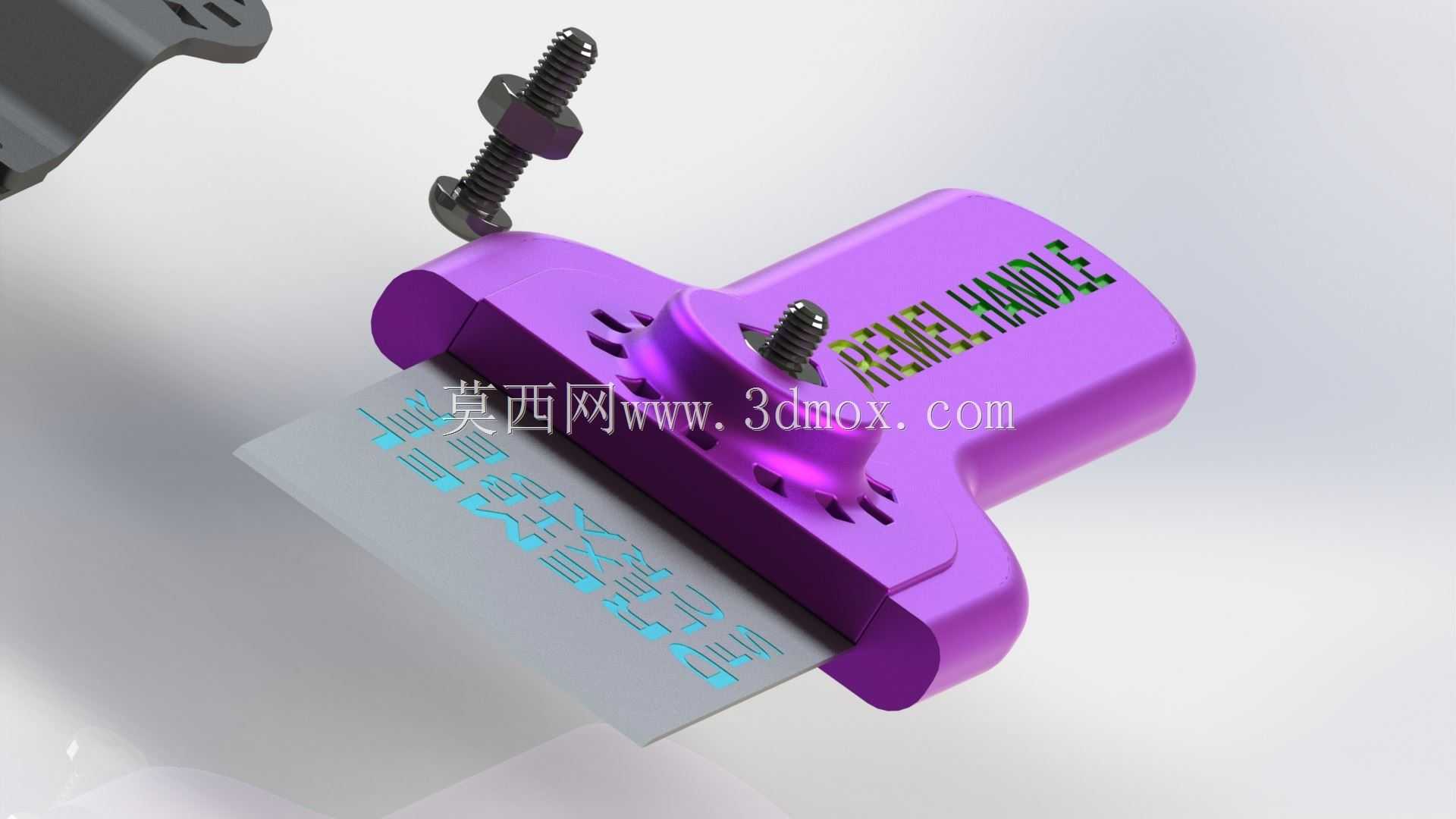

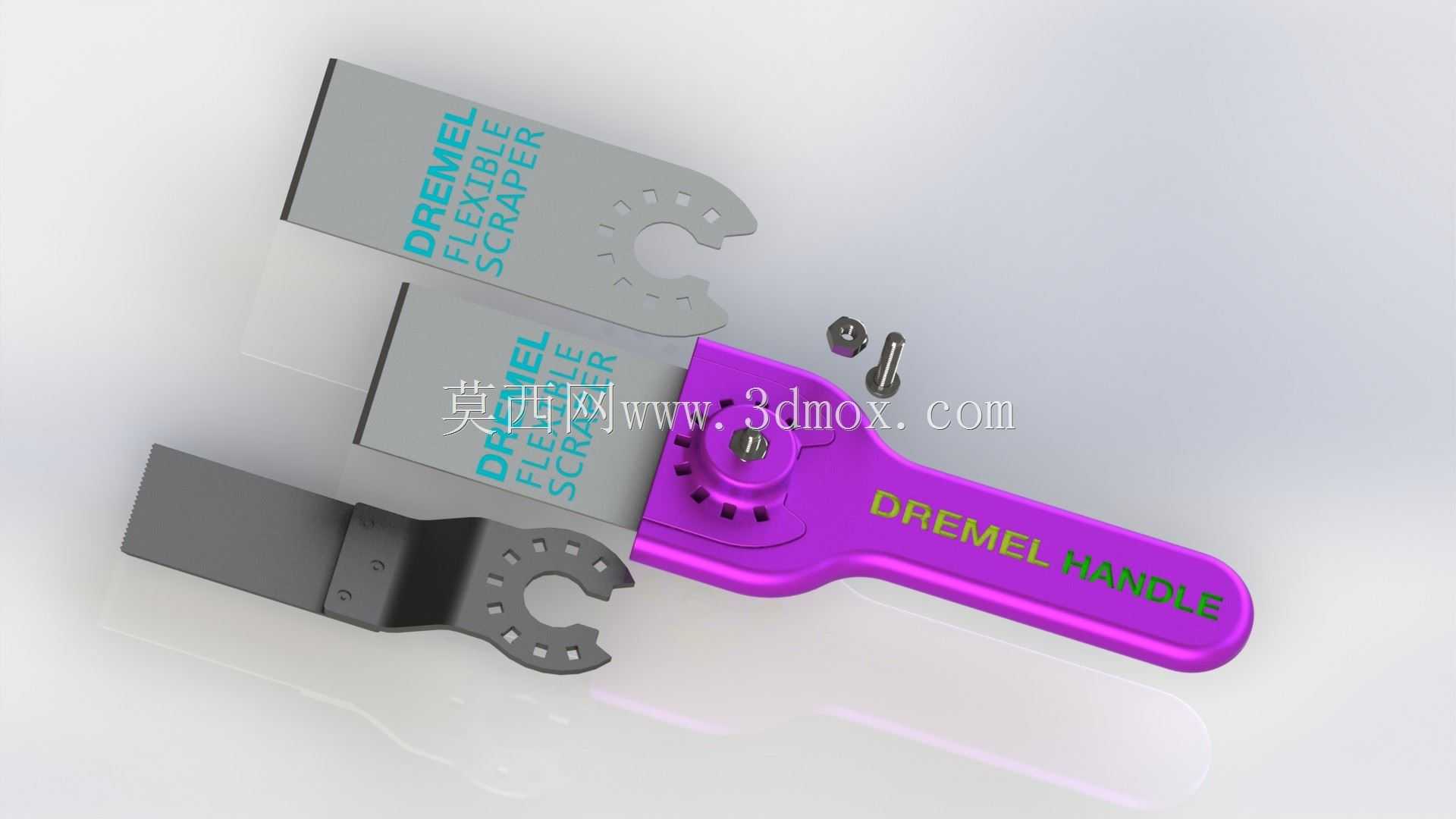

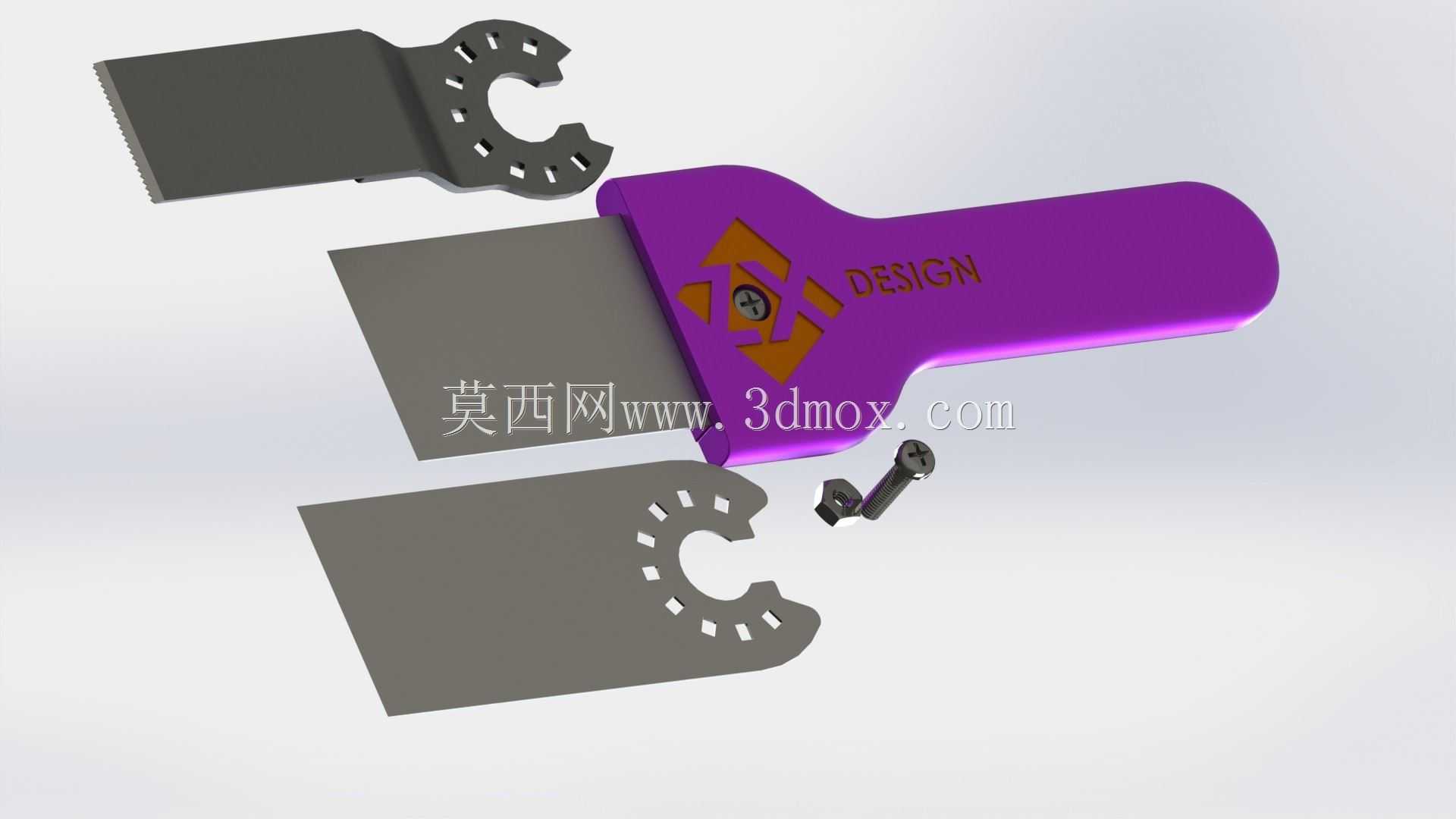

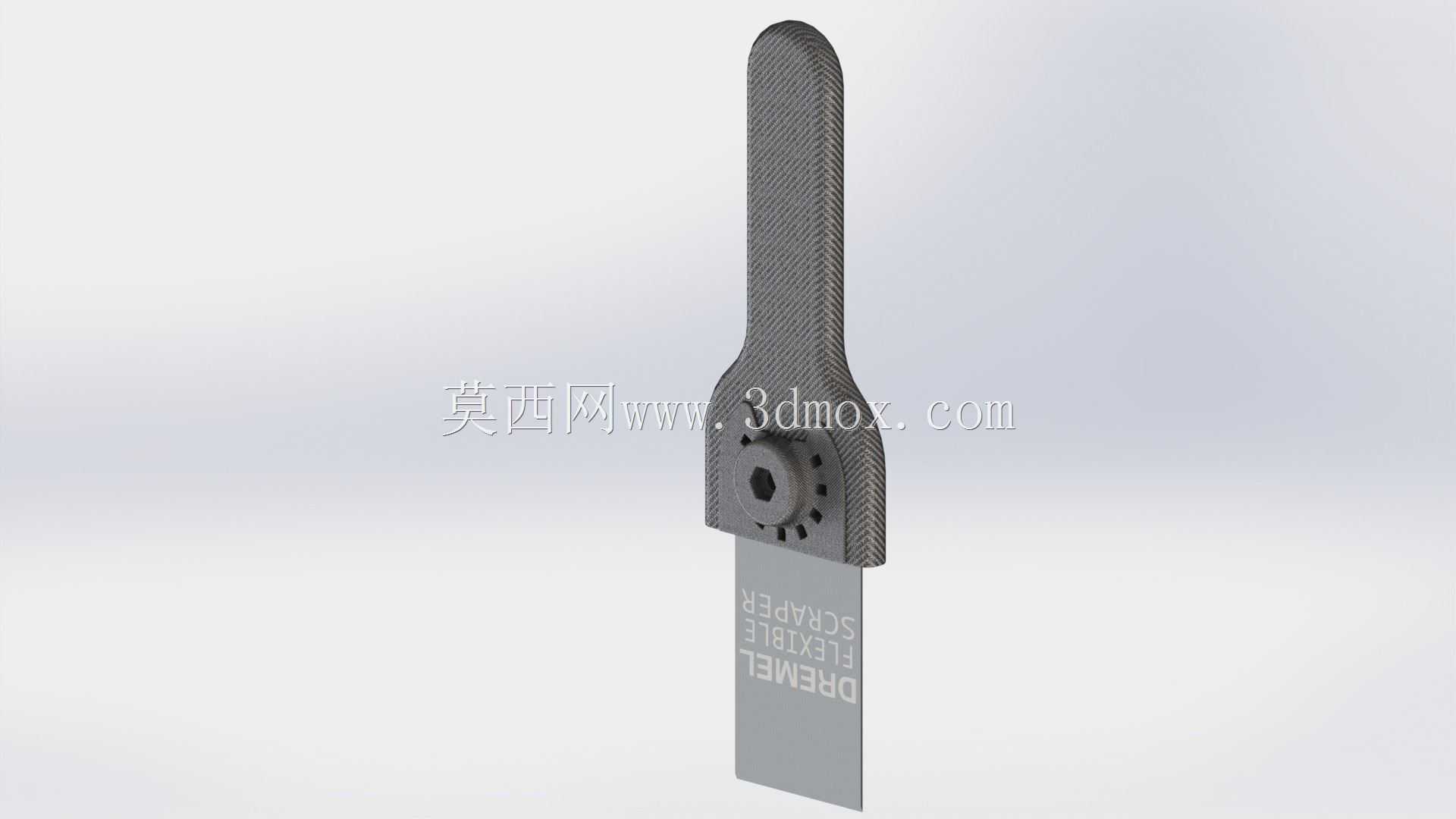

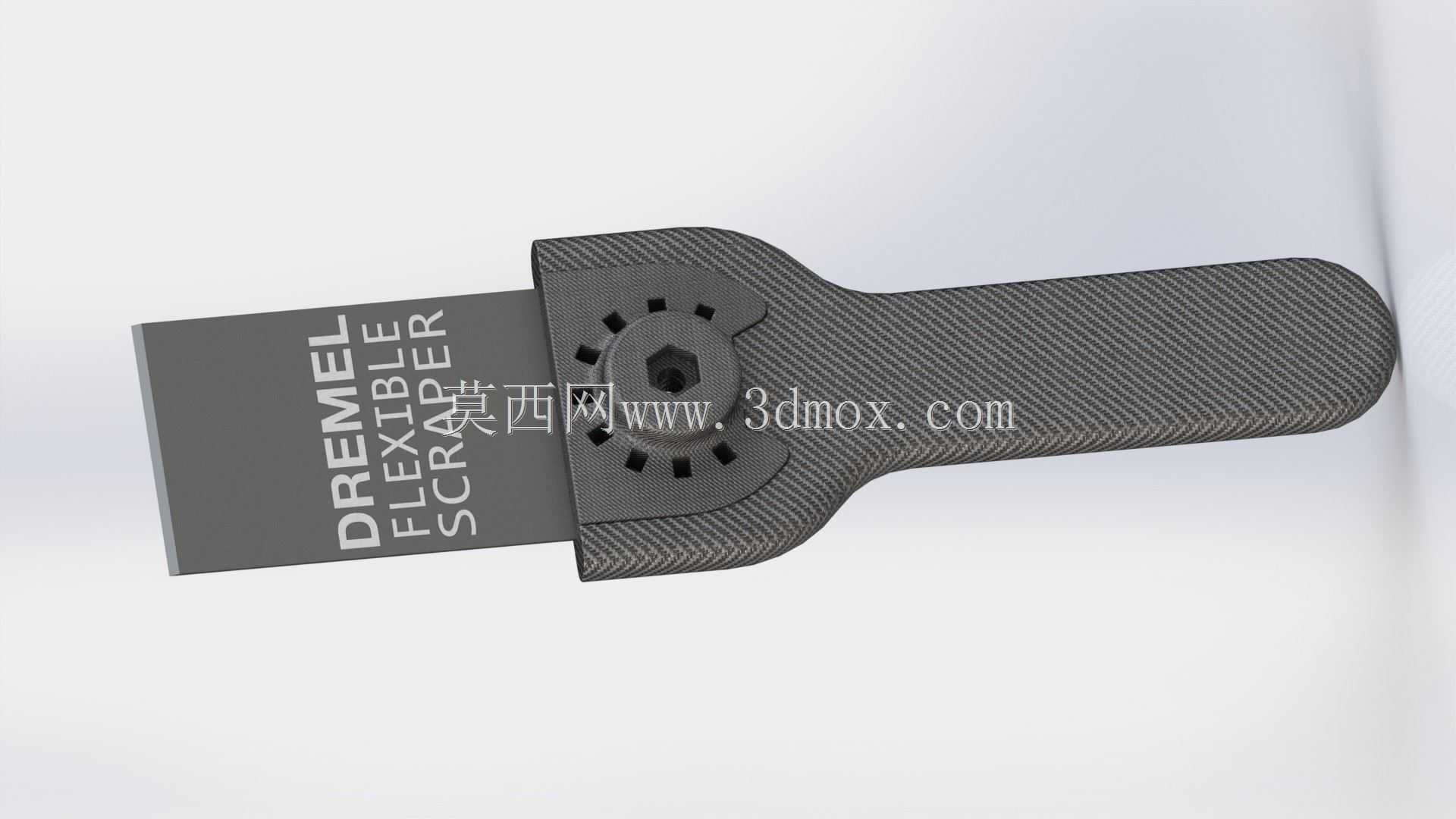

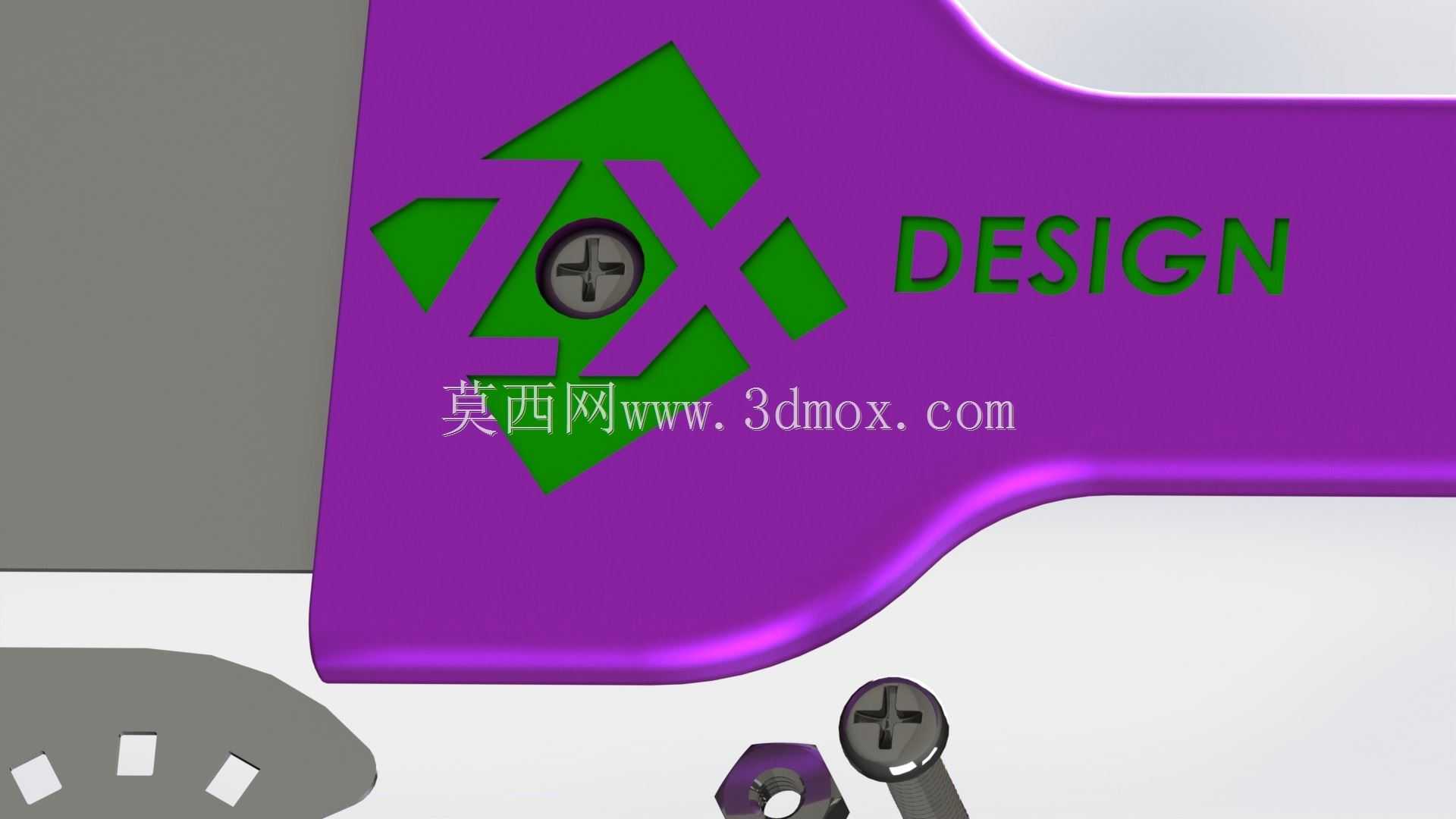

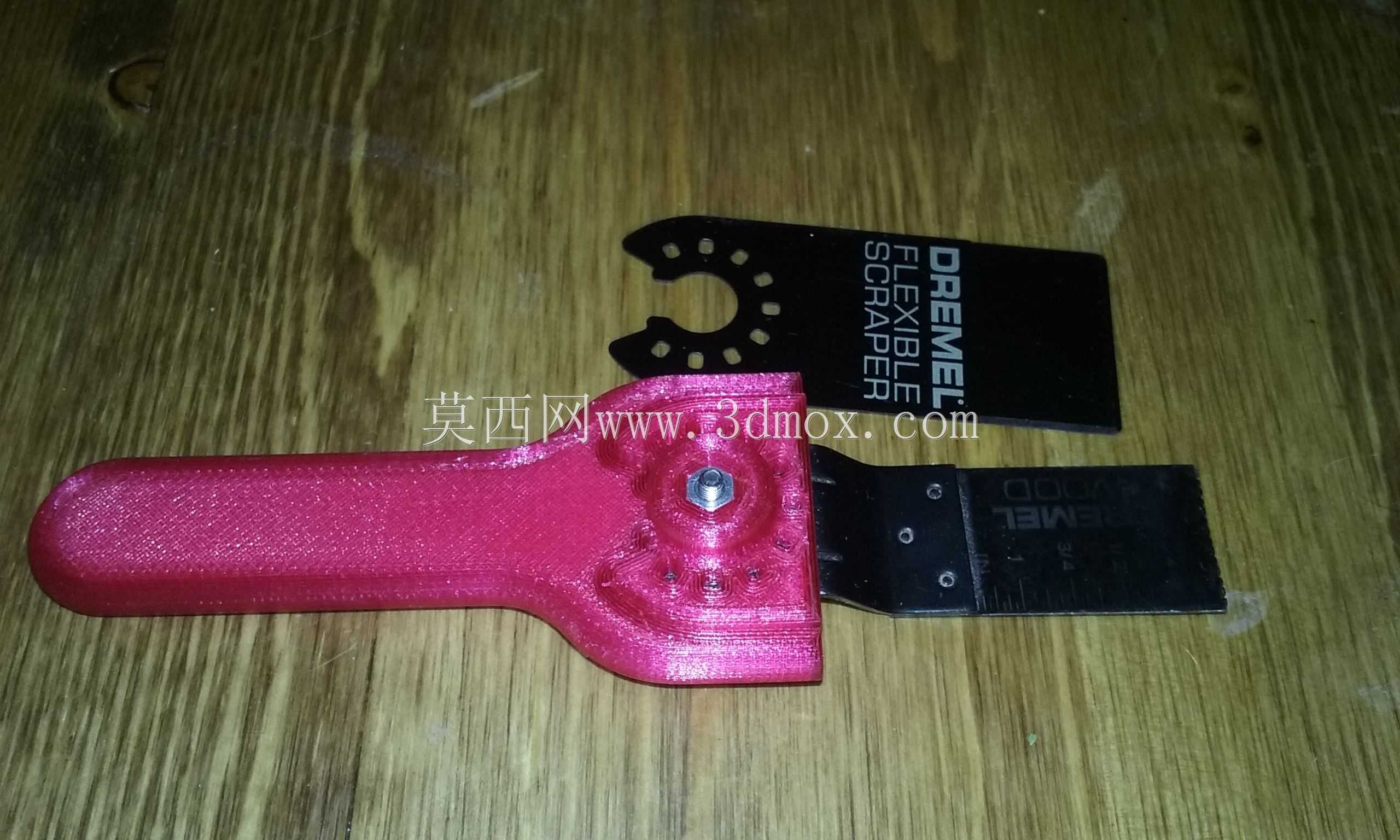

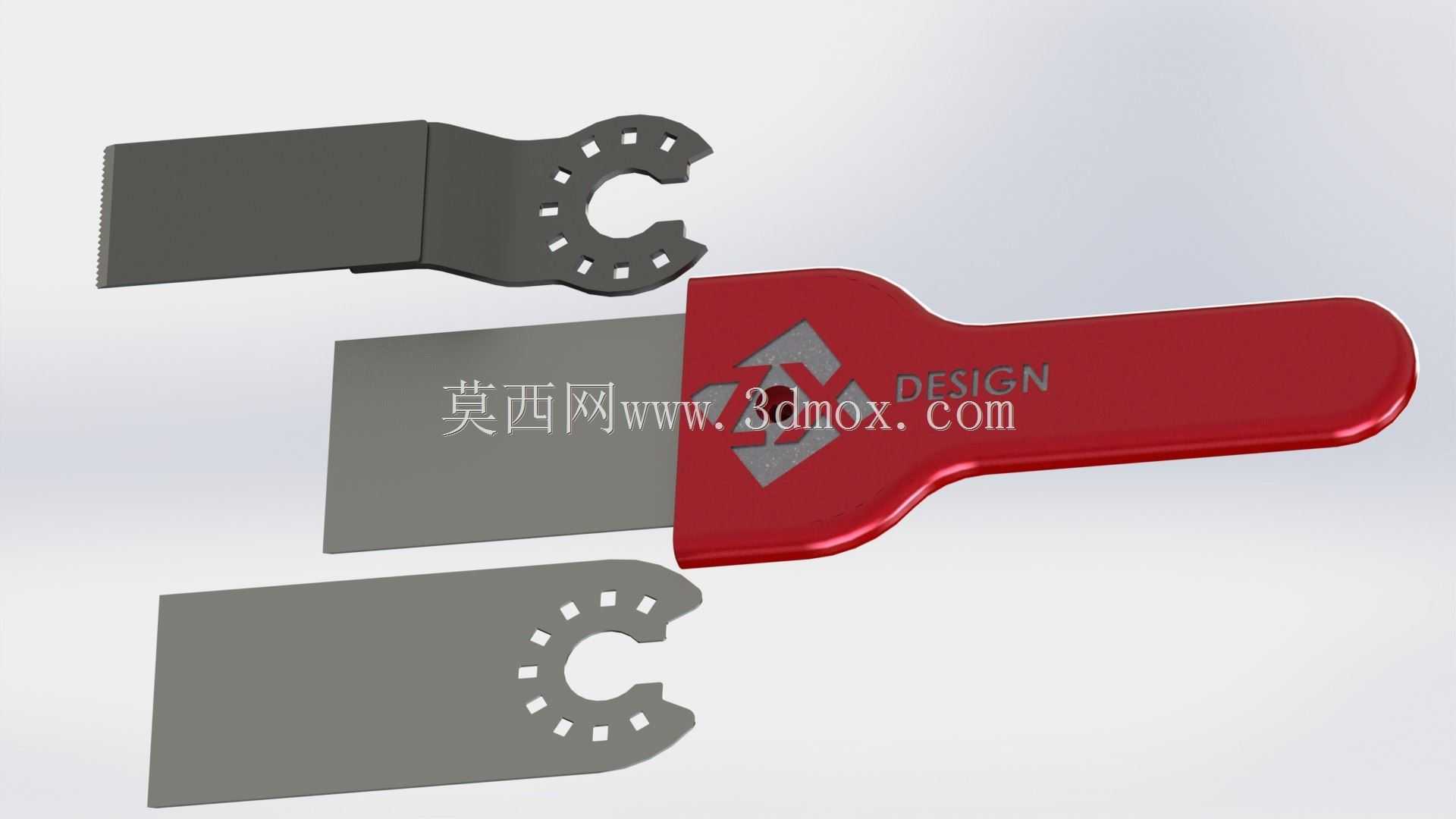

日常手持使用Dremel类摆动切割工具做小范围修边、薄板裁切、狭小空间打磨作业时，经常会遇到刀片夹持不稳、换刀需要完全拆解前端锁紧结构的问题，这款手柄结构就是针对这类实际作业痛点做的适配设计。从结构功能来看，主体采用分体式夹持腔体设计，紫色主体部分预留了与摆动工具输出端匹配的定位卡槽，安装时可直接卡入工具前端输出轴的定位凸台，不需要额外加装转接件，安装边界完全贴合原厂输出端的外形轮廓，不会出现干涉工具原有摆动行程的问题。手柄的握持部分做了贴合手掌弧度的曲面过渡，边缘做了R2的圆角处理，长时间手持作业不会硌手，相比原厂细长的输出端结构，握持受力面积提升了近60%，做下压裁切动作时可以更好地控制进刀力度，避免刀片跑偏划伤工件。刀片固定端采用侧压式锁紧结构，锁紧螺丝从手柄侧面装入，更换刀片时只需要拧松螺丝2-3圈即可抽出旧刀片、插入新刀片，不需要完全拧下螺丝或者拆除前端的塞盖结构，换刀效率相比原厂结构提升明显，尤其适合户外作业或者高空作业时单手完成换刀操作。结构设计上做了多规格刀片的兼容槽位，夹持槽的宽度预留了0.1mm的调节余量，可以适配市面上常见的摆动工具通用切割刀片、打磨片、刮铲片，不需要针对不同刀片单独更换夹持座。整体外形尺寸控制在110mm*60mm*35mm范围内，安装后不会过多增加工具前端的重量，不会破坏原有工具的重心平衡，长时间举持作业不容易出现手臂酸胀的问题。夹持腔体内部做了定位凸筋，刀片装入后可以自动对齐摆动中心，不会出现刀片偏心导致的作业抖动问题，锁紧后刀片的夹持力可以达到120N，满负载切割3mm厚亚克力板或者0.8mm厚镀锌铁皮时不会出现刀片松脱、移位的情况。手柄侧面还预留了辅助定位的刻度标识，做定深切割时可以快速参照刻度调整刀片伸出长度，不需要额外借助量具测量，适合现场快速作业的使用场景。结构上所有受力部位都做了加厚处理，锁紧螺丝的安装位做了铜嵌件预埋，反复拆装换刀也不会出现螺纹滑牙的问题，整体结构的耐用性可以满足日常高频次的加工作业需求。
