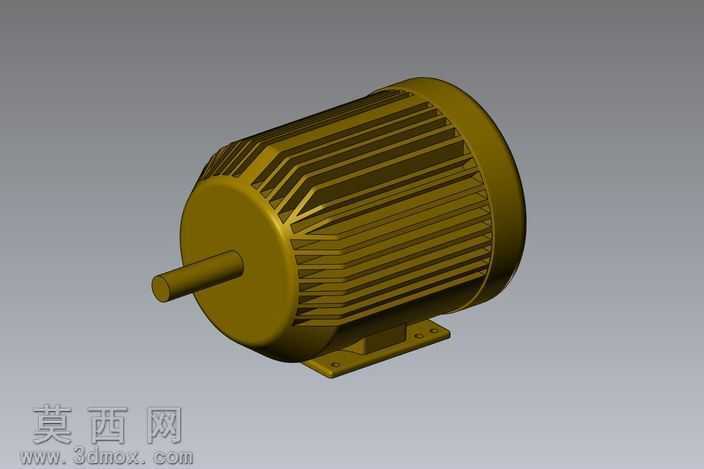

保德样式213 215型三相异步电动机三维模型

本模型为保德样式213、215机座号电动机的三维数字化模型，建模过程严格遵循工业电机的实际尺寸规范与结构逻辑，采用SolidWorks软件完成全参数化建模，可直接用于装配验证、结构干涉检查与教学演示场景。建模初期先梳理电机的核心结构组成：前端输出轴、端盖、带散热筋的机座壳体、后端盖、底部安装脚座五大核心模块，先绘制二维草图确定各部件的基准尺寸，以电机输出轴的中心轴线为全局装配基准，保证各部件同轴度符合实际安装公差要求。机座部分的轴向散热筋采用阵列特征完成建模，每一条散热筋的拔模角度、凸起高度、排布间距均参考真实同型号电机的散热结构设计，还原散热筋增大壳体散热面积、提升电机运行散热效率的功能特性，同时对散热筋的棱边做了符合工业铸件工艺的圆角处理，避免尖锐棱角不符合实际铸件生产的工艺逻辑。输出轴部分还原了轴伸端的标准轴径、键槽结构，轴肩定位尺寸符合电机与负载端连接的装配标准，可直接匹配对应规格的联轴器、带轮等传动件模型完成装配。底部安装脚座的安装孔位、孔距、脚座厚度均严格对应213、215机座号的安装尺寸规范，还原脚座与机座一体铸造的结构特征，安装孔处做了沉台设计，匹配实际安装时螺栓头的容纳空间。端盖部分还原了止口结构、轴承室的安装位，止口与机座的配合公差在建模时做了间隙预留，符合实际装配的工艺要求。材质渲染阶段，机座、端盖、脚座部分采用铸铁喷黄漆的材质效果，还原工业电机常见的漆面质感，调整材质的粗糙度、反光度参数模拟漆面的哑光金属质感；输出轴部分采用调质钢的金属材质，还原加工面的金属光泽与细微的加工纹理效果；整体渲染采用中性灰背景配合柔和的工业打光，清晰呈现电机各部分的结构细节与轮廓特征，无过度夸张的光影效果，保证模型展示的专业性与真实性。建模过程中对所有非核心的细微结构做了合理简化，在保证整体结构准确性、尺寸可用性的前提下，控制模型的整体文件大小，兼顾模型的实用性与轻量化需求，可用于机械原理教学、设备装配方案演示、工业场景动画搭建等多种场景。
