可偏转传动万向接头三维结构设计

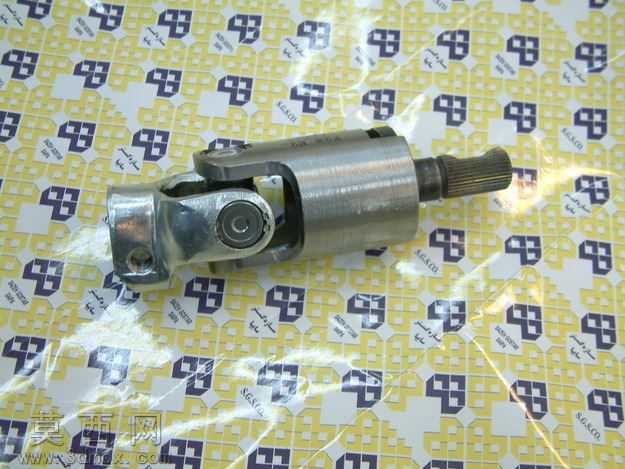

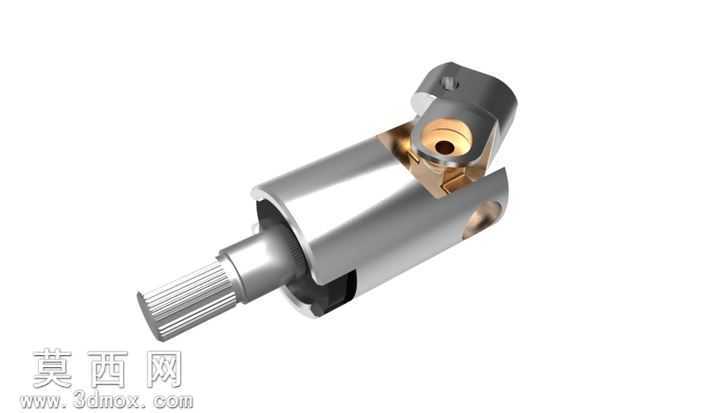

本万向接头采用三维参数化建模方式完成整体结构搭建，建模过程中优先保证各运动部件的装配干涉校验，通过全约束装配完成花键输入轴、十字铰接销、叉形接头、输出连接端的配合关系设定。建模阶段首先绘制输入轴段的齿形花键轮廓，通过拉伸切除生成均匀分布的花键齿结构，保证花键齿的齿距、齿高参数符合传动配合公差要求，轴段与主体套筒的衔接位置做圆角过渡处理，避免应力集中问题。铰接核心部位采用分体式叉架结构设计，十字销的四个轴颈分别与两端叉架的安装孔做间隙配合设定，预留合理的转动间隙以保证接头可在一定偏转角度范围内灵活转动，十字销与铜质衬套的配合面做贴合度校验，模拟实际工况下的耐磨接触效果。外观渲染阶段采用金属材质分层处理，主体套筒与输入输出轴段赋予抛光合金钢材质，调整金属粗糙度参数模拟真实机加工金属的哑光反光效果，铰接部位的铜质衬套赋予黄铜材质，通过调整材质的金属度与反射率，区分不同金属部件的视觉质感，边缘位置添加细微的倒角高光效果，还原精密机加工零件的细节特征。结构设计上兼顾扭矩传递能力与偏转灵活性，套筒内部预留铰接部件的活动空间，避免大角度偏转时出现结构干涉，各连接部位的壁厚经过受力模拟校验，保证在传递额定扭矩时具备足够的结构强度，整体模型的装配关系完全还原实际万向接头的运动逻辑，可直接用于运动仿真演示，清晰展示万向接头在不同轴夹角状态下的扭矩传递过程，为传动系统的结构选型、装配教学提供直观的三维参考依据。
