带快接接头的清洗管路波纹软管组件

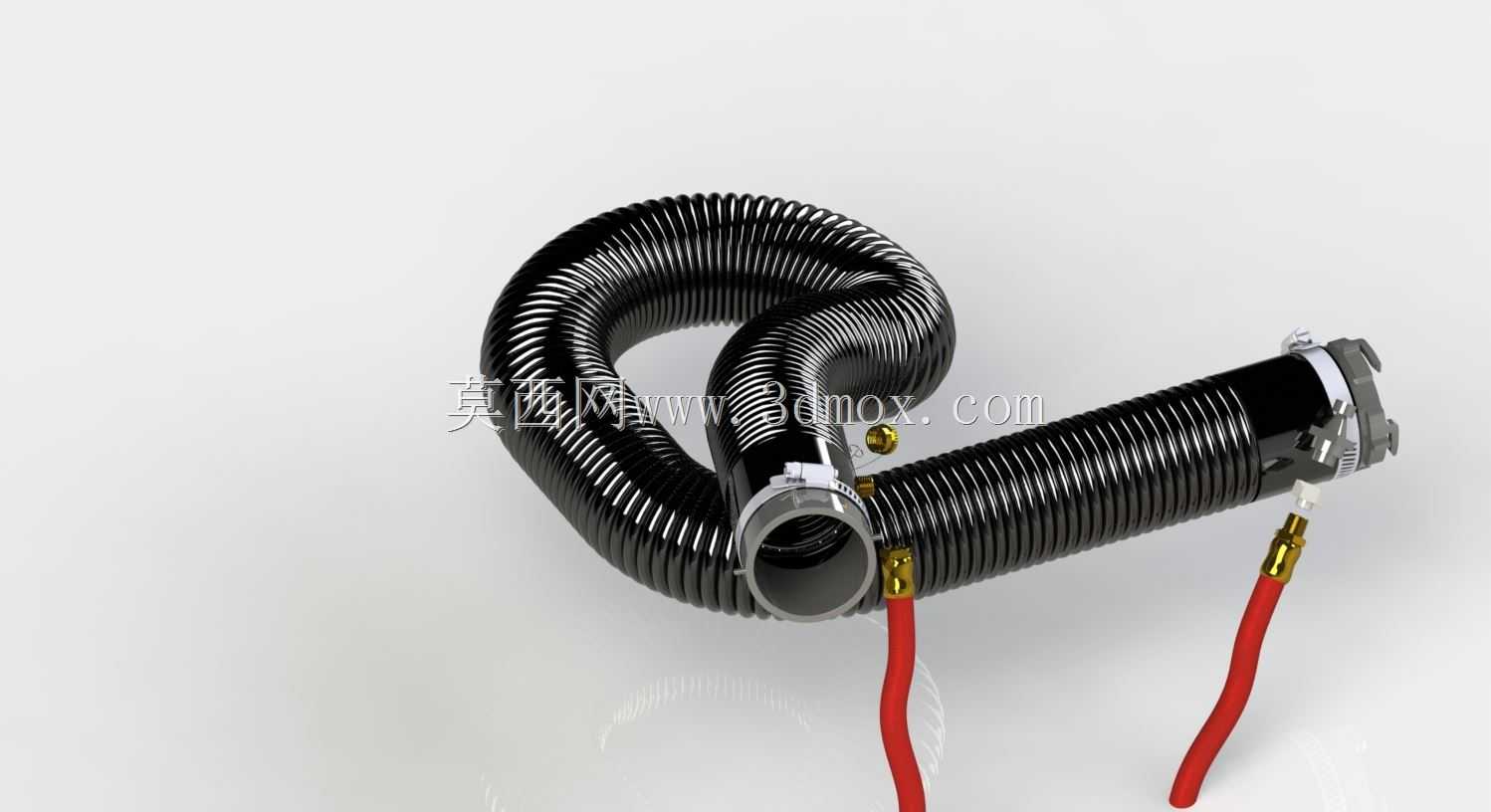

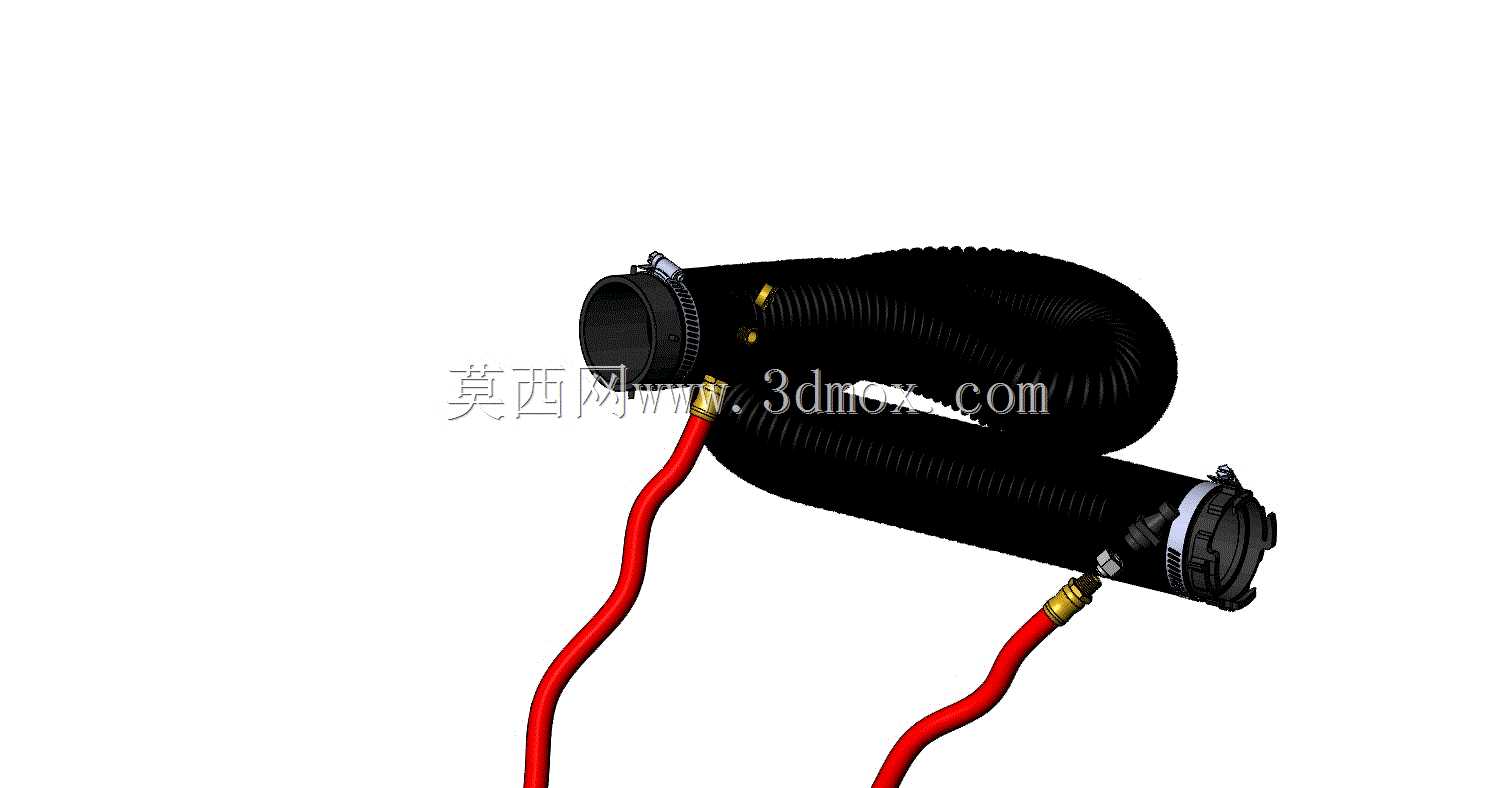

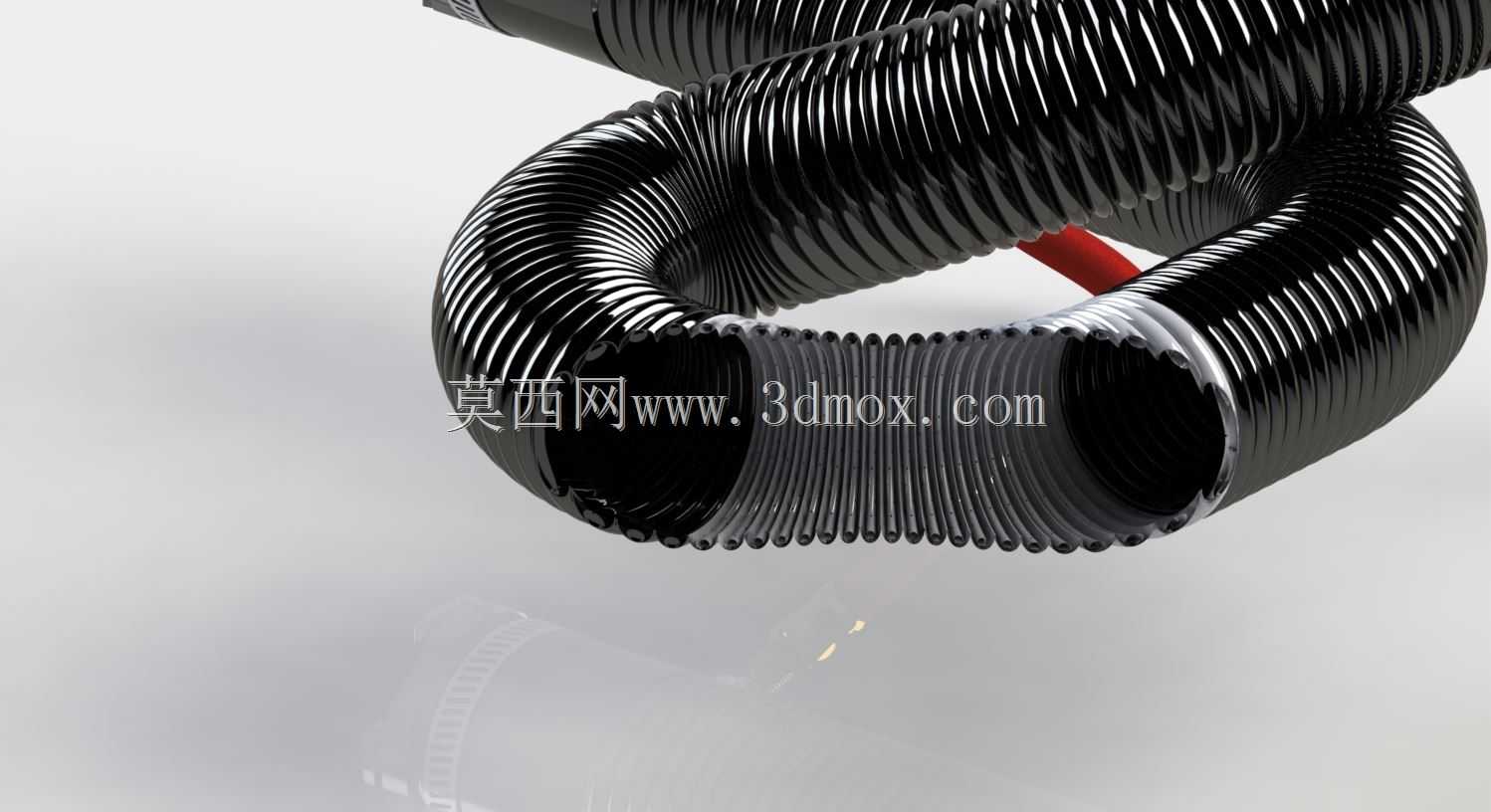

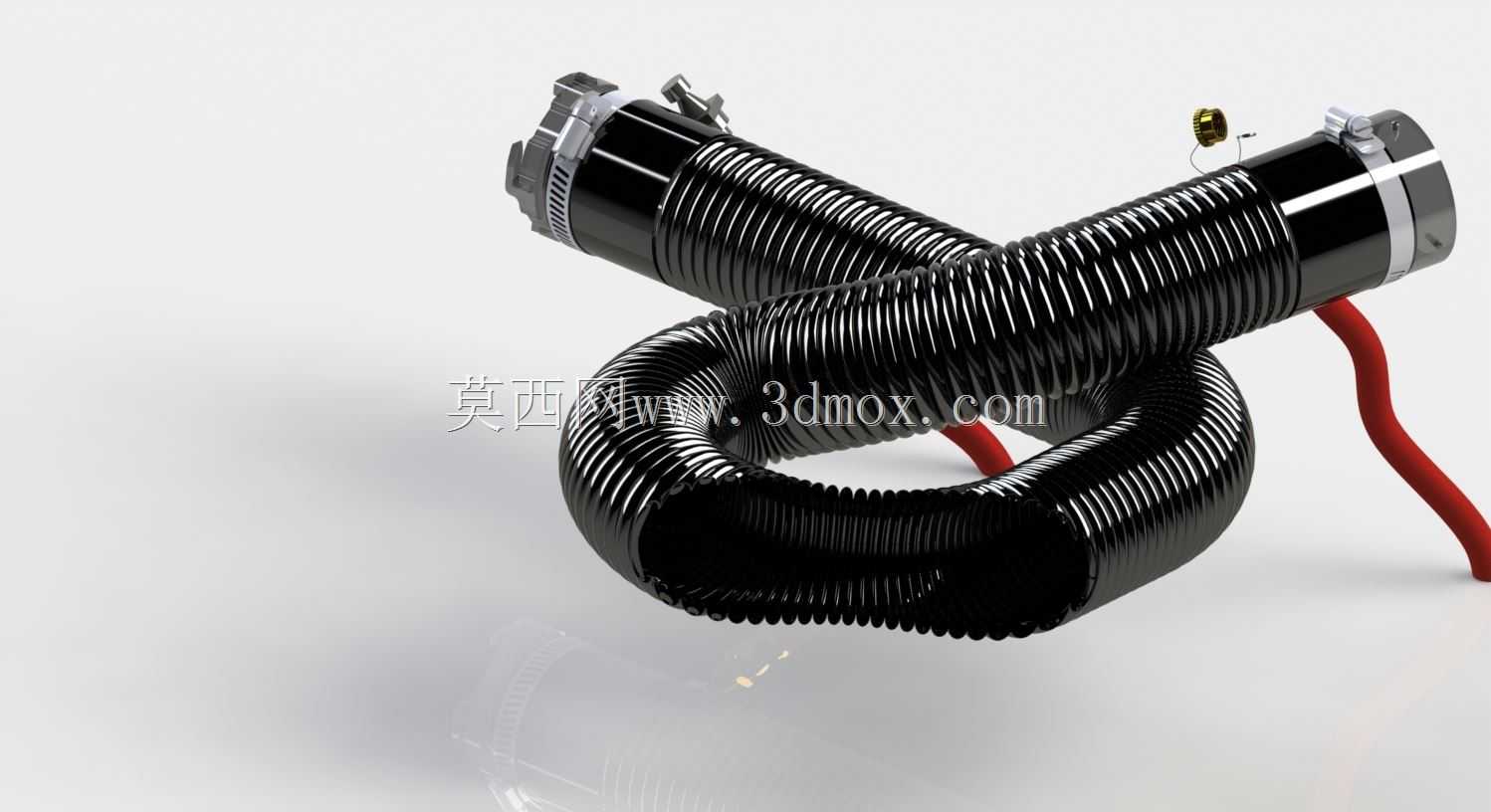

这类带金属快接端头与旁通支路的波纹软管，主要应用在工业设备内部清洁介质输送、商用清洁设备管路排布、小型管线清洗作业的流体通路搭建场景中，日常承担带压清洁流体、气液混合介质的输送功能，相比普通光面塑胶软管，波纹结构的管身可以在设备有限的安装空间内实现大角度弯折，不会因为反复弯折出现管身折瘪、介质通路断流的问题。从结构设计逻辑来看，管身采用内嵌金属支撑骨架的波纹结构，外层做耐磨耐腐包覆处理，既保证管身可灵活弯曲调整走向，又能承受常规清洁作业下的介质压力，避免管身受压膨胀破裂；两端的金属快接端头采用卡箍锁紧结构，安装时不需要额外做螺纹缠生料带的密封处理，直接对准设备对应接口卡紧锁死即可完成密封固定，能大幅缩减设备装配、后期维护更换管路的工时。管身侧面引出的两个带金属接头的红色支路软管，是专门为清洁作业中同步输送辅助介质设计的，比如在主通路输送清洗水的同时，支路可以输送压缩空气或者清洁药剂，实现气水混合冲洗、药剂同步加注的功能，不需要额外在管路上加装三通接头做二次改装，减少管路连接的泄漏点。在安装边界方面，这类软管的弯曲半径可以做到管身直径的3倍左右，在设备内部排布时不需要预留过大的弯折空间，两端接头的同轴度公差控制在合理范围，和设备对应接口对接时不会出现别劲、密封面错位的问题；管身的波纹结构本身自带一定的伸缩余量，可以抵消设备运行时产生的小幅振动，避免管路接头因为长期振动出现松动泄漏。建模过程中需要重点还原波纹结构的螺旋升角、金属接头的卡箍锁紧结构细节，还有支路接头和主管身的连接密封结构，保证模型在做设备装配干涉检查时，能准确模拟软管弯折后的实际占用空间，避免实际装配时出现软管和周边零部件剐蹭磨损的问题。这类软管组件在选型时，除了匹配接口通径、介质压力参数，还要根据设备内部的走线空间确认软管的自然长度，过长会导致管身弯折堆叠影响介质流速，过短则会在设备振动时拉扯接头造成密封失效。
