家用净水设备用反渗透膜滤芯结构

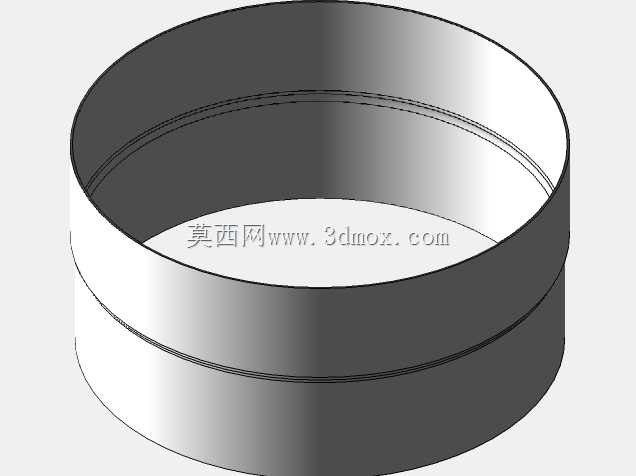

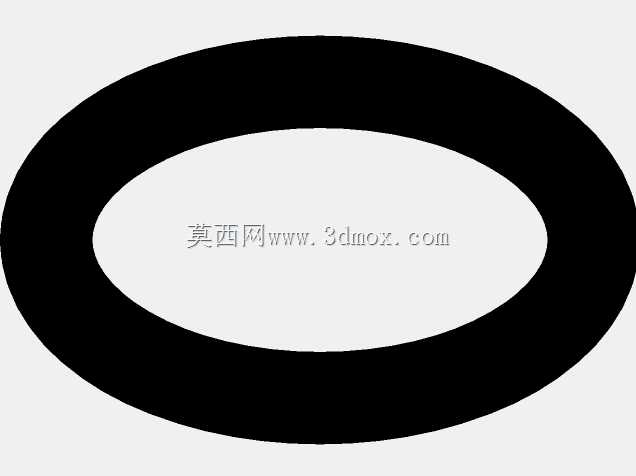

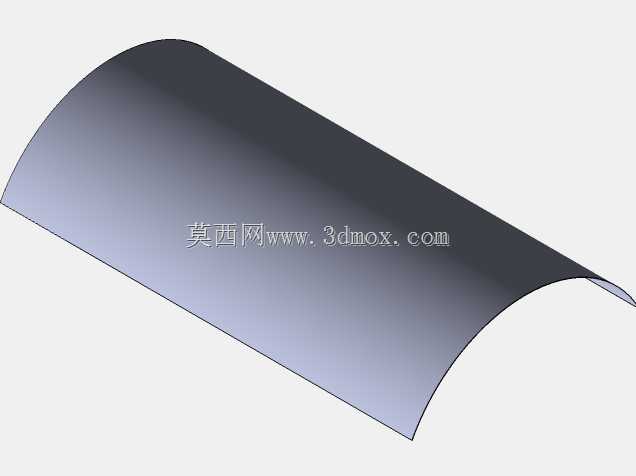

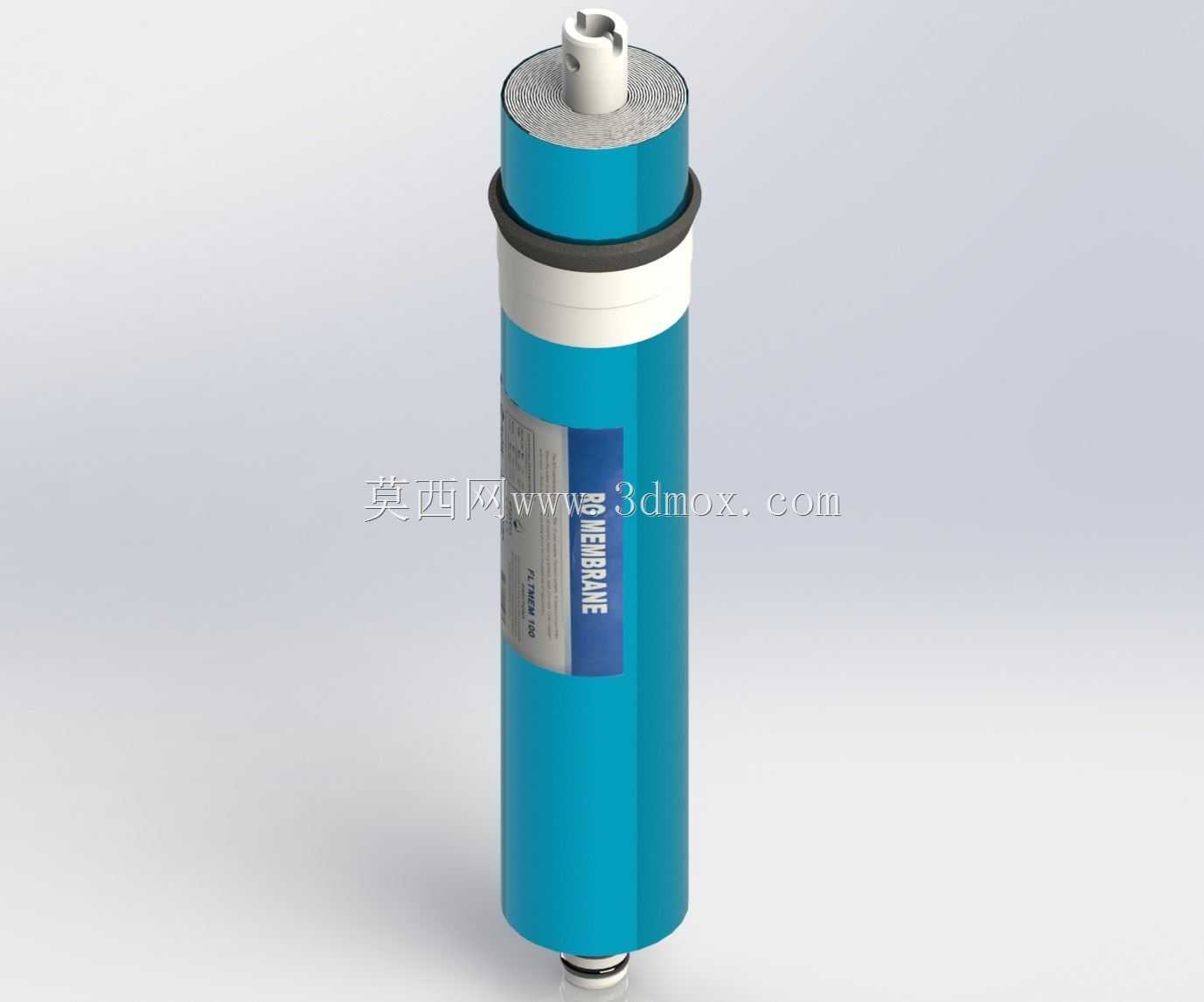

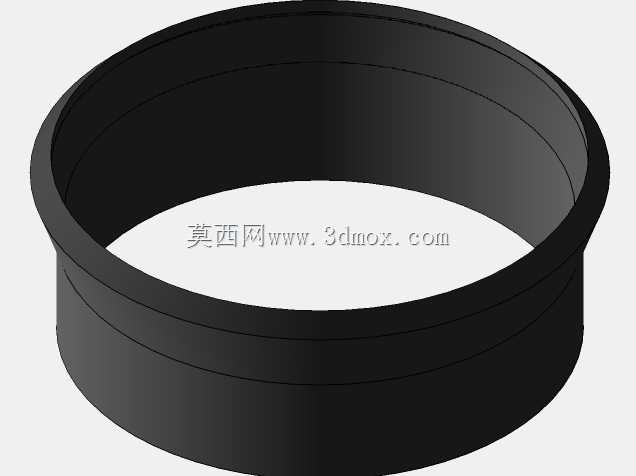

这款反渗透膜组件主要适配家用及小型商用净水终端，在直饮净水机、全屋净水预处理单元、商用售水机的过滤链路中承担核心脱盐功能，可截留水中溶解性盐类、胶体、微生物及大部分有机物，是反渗透净水流程中决定出水水质的核心部件。从结构设计来看，组件采用卷式膜封装构型，中心设置集水中心管，膜片与导流网逐层卷绕在中心管外侧，外部用玻璃钢壳体封装，两端设置端盖与密封结构，进水端预留快插接口适配常规净水系统管路，浓水与纯水出口的位置布局符合主流膜壳的安装定位要求，可直接替换同规格的市售标准反渗透膜元件，无需额外改动设备管路布局。设计过程中优先考虑了膜元件的水流分布均匀性，卷绕层间的导流网厚度经过匹配计算，可保证进水在膜片表面形成足够的错流流速，减少浓差极化带来的膜面结垢风险，延长膜元件的实际使用寿命。外形采用标准圆柱形构型，外径与长度尺寸适配常规10英寸膜壳的安装腔室，安装边界预留了足够的密封配合余量，端部的O型圈安装槽尺寸符合通用密封件选型规范，装配时可直接选用标准规格的橡胶密封圈完成密封，避免出现纯水侧与浓水侧串水的问题。组件的端盖结构设置有水流分布孔，进水进入膜壳后可均匀分布到卷式膜的各个流道入口，避免局部流量过大导致的膜片损伤，中心管的集水孔开孔位置与孔径经过优化，可降低纯水收集过程中的流阻，减少系统的工作压力损失。在实际设备选型应用中，该组件可搭配前置PP棉滤芯、前置活性炭滤芯组成完整的三级预处理+反渗透过滤链路，适配常规50G/75G通量的家用净水系统，工作压力适配常规家用增压泵的输出压力范围，无需额外配置高压泵组即可稳定运行。建模过程中还原了膜元件外部的标签标识位置、壳体的表面质感、端部接口的卡扣结构，可用于净水设备整机装配的干涉检查、管路布局验证，也可作为净水系统原理演示的可视化模型使用，帮助结构设计人员快速完成整机的虚拟装配，验证膜元件与周边管路、滤芯、泵阀的安装间隙是否符合设计要求。
