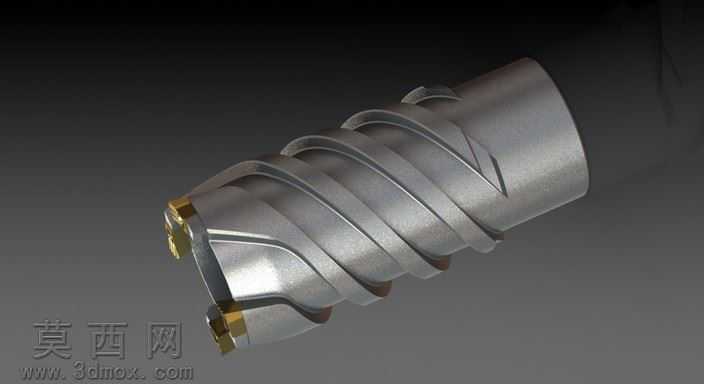

硬质合金套料钻切削工具三维结构

本模型为套料钻三维结构设计，采用SolidWorks完成全参数化建模，建模过程遵循机械加工刀具的实际生产尺寸规范，对钻体、排屑槽、切削齿、导向结构进行了1:1比例的特征还原。建模阶段首先通过旋转凸台命令生成钻体的圆柱基体，针对钻体外壁的螺旋排屑槽，采用螺旋线引导扫描切除的方式完成特征构建，精准控制螺旋升角、槽宽与槽深参数，保证排屑通道的流畅性，匹配深孔加工过程中的切屑排出需求。切削齿部分采用多实体建模方式，分别构建硬质合金刀齿的定位槽与刀齿实体，通过配合约束还原刀齿的焊接装配位置，刀齿的切削角度、出刃高度均参照实际套料钻的加工参数设置，同时还原了钻体端部的导向块结构，保证钻孔过程中的径向定位精度。渲染阶段采用金属材质组进行材质赋予，钻体主体赋予合金钢材质，调整表面粗糙度参数模拟热处理后的金属哑光质感，切削齿部分赋予硬质合金材质，添加细微的颗粒质感与高反光属性，区分刀齿与钻体的材质差异；场景采用三点布光方案，主光源从侧上方打亮钻体的螺旋槽结构，突出槽体的螺旋走向与立体轮廓，辅光源补光暗部避免结构死黑，添加微弱的环境反射模拟金属表面的环境映照效果，最终渲染图清晰展现套料钻的整体结构与细节特征。设计思路上围绕套料钻的实际加工功能展开，重点还原排屑、切削、导向三大核心结构的尺寸与位置关系，所有特征均保留可编辑参数，可根据不同加工孔径、加工深度需求调整钻体长度、排屑槽参数、刀齿数量，适配不同的深孔套料加工场景，模型同时导出了通用格式文件，可导入其他三维软件进行后续的加工仿真、装配校核等工作，完整还原了套料钻作为孔加工刀具的结构特点与功能属性。
