PVC注射模具结构三维设计作品

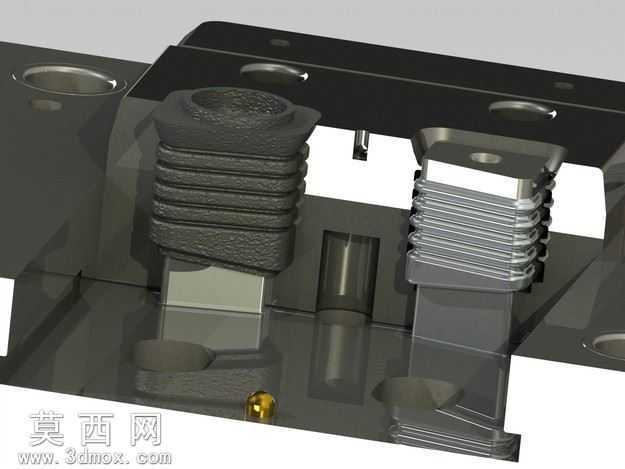

本作品为PVC材质注射成型模具的三维设计成果，建模阶段严格遵循注塑模具设计规范，以实际生产工艺逻辑为核心搭建整体结构。首先完成模架基础构件的参数化建模，精准还原定模板、动模板的定位孔、导柱导套配合位的尺寸精度，确保开合模动作的同轴度与导向稳定性，所有安装孔位、连接槽的尺寸均匹配标准模架的通用规格，可直接对接生产加工的参数要求。针对PVC材料的成型特性，重点设计了型腔与型芯的成型结构：两处成型工位分别对应不同外观的PVC制件，其中带波纹纹理的制件型腔，通过曲面建模精准复刻波纹的凹凸层次，纹理间距与拔模角度经过反复校验，既保证制件成型后的外观质感，又避免脱模时出现粘模、拉伤问题；另一处带散热鳍片结构的型芯，采用分层拉伸结合倒角处理的建模方式，还原鳍片的薄壁结构，同时在鳍片根部设计合理的圆角过渡，降低注塑过程中的应力集中风险。材质与渲染阶段，根据模具各部件的实际材质赋予对应材质属性：模架金属部件采用哑光钢材材质，调整粗糙度与金属度参数还原模具钢的磨砂质感，导柱、定位销等运动配合部件赋予高光金属材质，体现精加工后的表面光洁度；成型腔区域根据表面处理工艺的差异，分别设置蚀纹面与抛光面的材质参数，蚀纹区域模拟实际模具晒纹后的漫反射效果，抛光区域调整反射参数呈现镜面高光效果，让渲染效果贴近真实模具的生产状态。结构设计上，完整还原了浇注系统、冷却水路的布局，浇口位置选择在制件非外观面，避免浇口痕迹影响成品外观，冷却水路围绕型腔均匀排布，保证PVC熔体充模后均匀冷却，减少制件翘曲变形的概率；顶出机构的位置经过合理排布，对应制件的受力均匀区域，避免顶出过程中制件出现顶白、变形问题。整体建模过程中，所有配合部件均设置了合理的装配间隙，既保证开合模动作顺畅无干涉，又避免间隙过大导致的飞边问题，完整呈现了PVC注射模具从模架搭建到成型细节、辅助系统的全结构设计，可作为注塑模具结构设计的参考案例，也可用于模具结构教学、生产方案验证的三维参照。
