双型腔吸塑包装成型模具结构设计

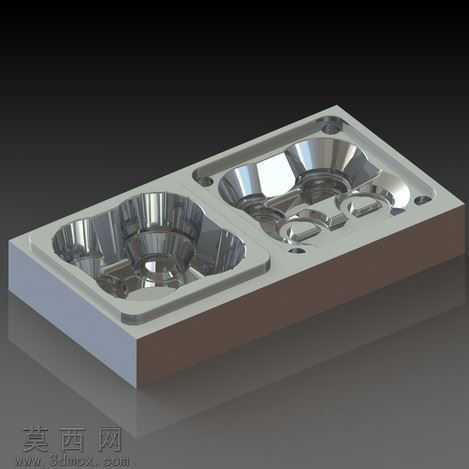

本作品为双型腔吸塑包装成型模具，采用SolidWorks完成全参数化三维建模，建模过程遵循模具设计的加工工艺逻辑，从模具坯料的基准定位开始，先完成整体模架的长方体基体创建，严格按照模仁的安装尺寸预留装配余量，保证后续模仁与模架的配合精度。建模阶段重点对两个成型型腔进行精细化构建，首先依据待包装产品的外轮廓尺寸，通过偏移曲面命令生成型腔的初始成型面，针对产品的凹陷、凸起结构逐一做拔模处理，拔模角度控制在1.5度到3度之间，既保证吸塑成型后产品能够顺利脱模，又不会影响产品与包装的贴合度。型腔的边缘位置专门设计了封边压合结构，采用0.8mm宽度的窄边凸起结构，在吸塑合模时能够将片材压合裁切整齐，避免成型后出现毛边废料。模具的定位结构设计在模架的四个边角位置，采用圆形定位销孔结构，销孔与模架基准面的位置公差控制在0.02mm以内，保证上下模合模时的对位精度，避免出现型腔错位导致的包装成型缺陷。渲染阶段采用金属材质模拟模具钢的加工效果，基体部分赋予磨砂金属材质，还原模具坯料经过粗加工后的表面质感，型腔内壁则赋予高抛光的镜面金属材质，真实呈现模具型腔经过精铣、抛光后的表面状态，因为吸塑模具的型腔表面粗糙度直接影响成型后塑料包装的外观透明度，高抛光的型腔能够让吸塑成品表面更光洁无划痕。结构设计上充分考虑吸塑成型的工艺需求，在两个型腔之间预留了足够的结构加强筋位，避免模具在长期的冷热循环工作中出现型腔变形，同时在模架的非成型区域设计了减重槽，在保证模具整体结构强度的前提下降低模具整体重量，方便生产过程中的模具吊装与更换。整个建模过程完全遵循可编辑参数化原则，所有特征的尺寸都关联到全局参数表，后续如果需要调整型腔尺寸适配不同规格的包装产品，只需要修改对应参数即可完成模型更新，无需重新绘制特征，大幅提升模具改型的设计效率。
