便携一体式雾化电子烟结构外观三维建模

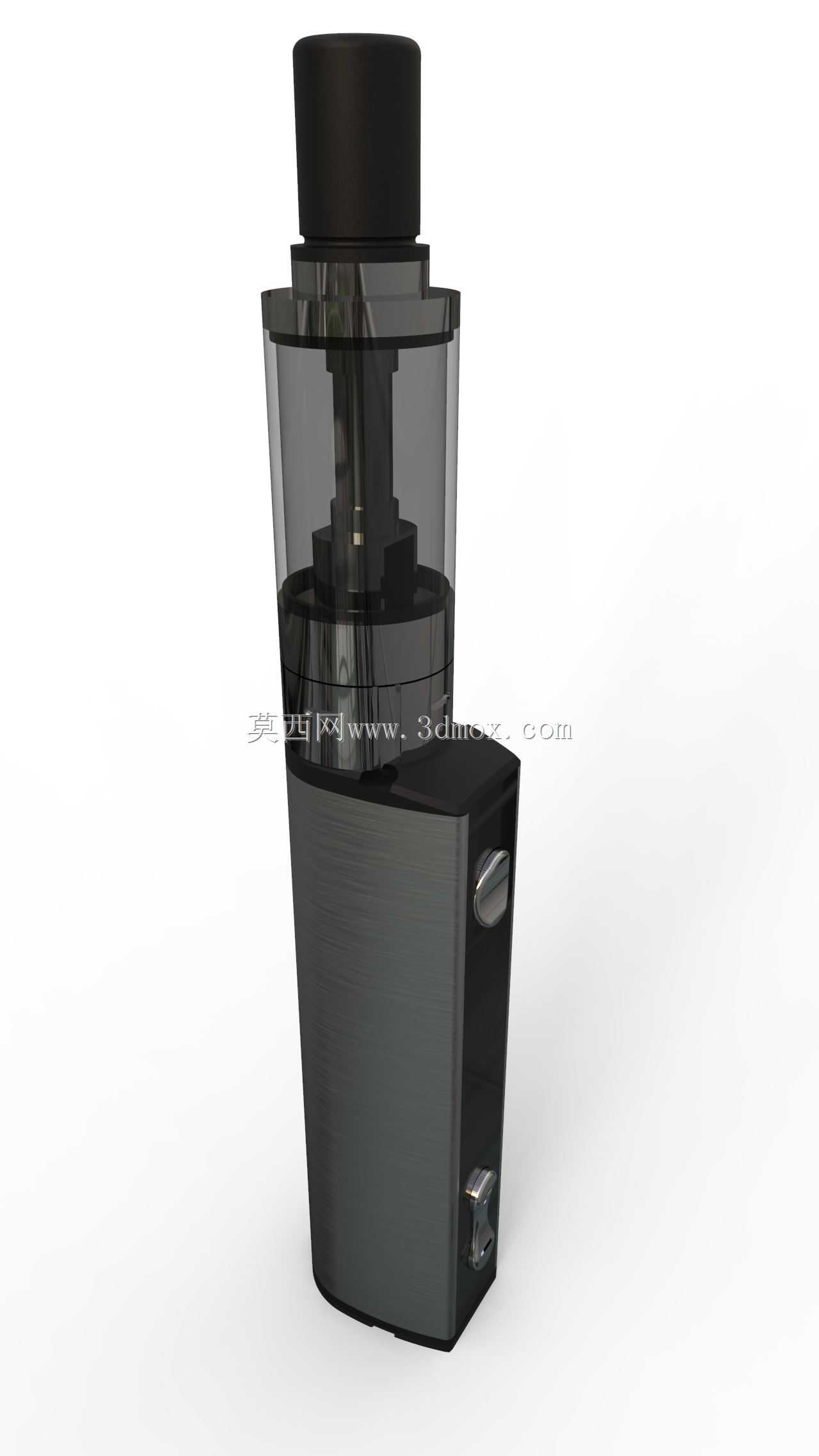

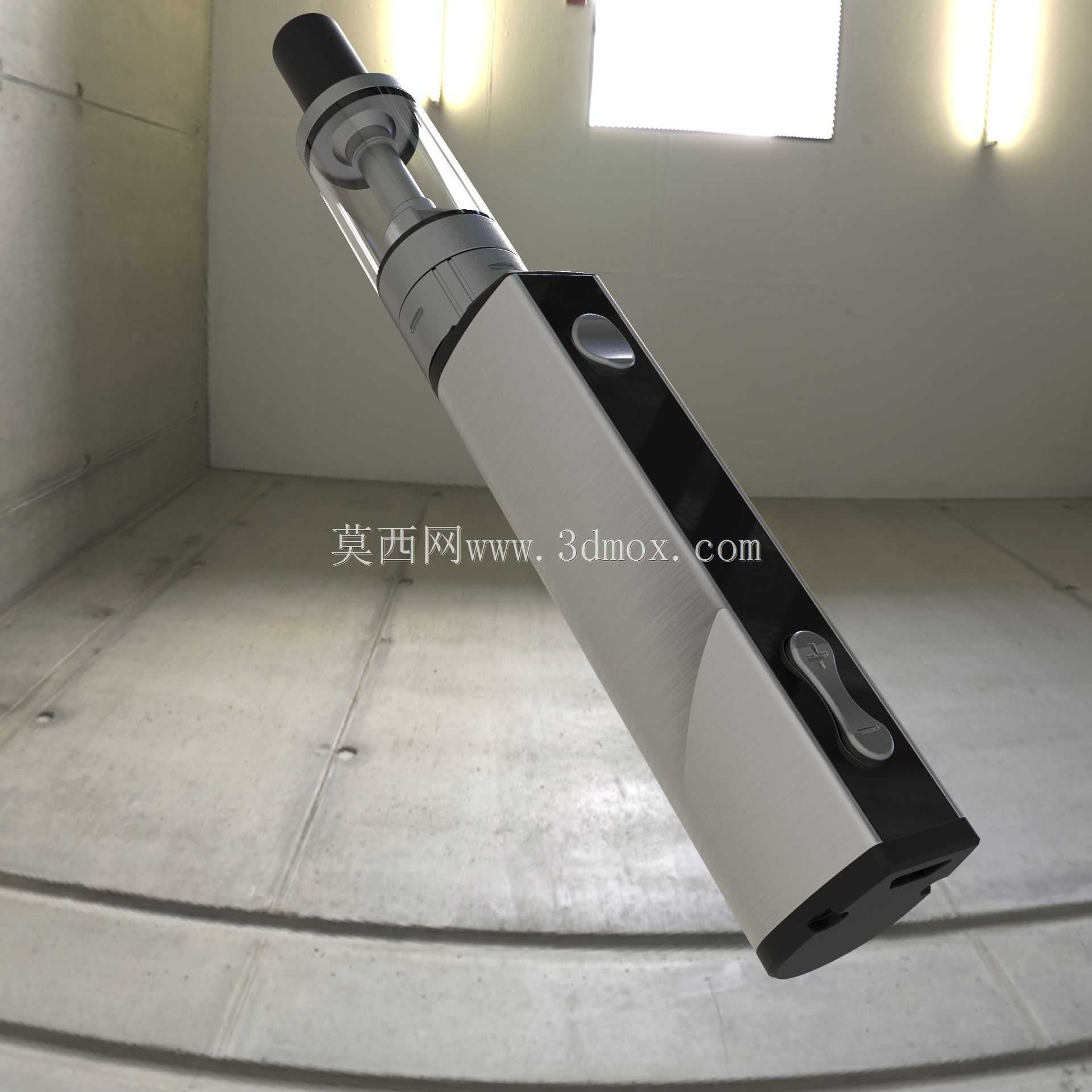

这款手持雾化烟具的三维建模，完全还原了量产成品的结构逻辑与外形边界，建模过程中优先考虑了日常握持场景下的人机交互需求，整体采用长条形圆角柱体布局，主体外壳做了双色拼接处理，银灰色哑光主壳体搭配黑色装饰条，既区分了功能按键区域，也能在日常使用中减少指纹残留与磕碰划痕的视觉影响。从实际使用场景出发，设备上部为透明储油雾化仓，建模时还原了仓体的阶梯式密封结构，仓壁厚度控制在均匀的1.2mm，既保证了足够的结构强度容纳雾化介质，也能让使用者直观观察内部余量，避免干烧情况出现。雾化仓与主机身的连接采用标准510通用接口结构，建模时还原了接口处的密封胶圈槽位与电极触点的安装位，保证不同规格的雾化配件能够兼容替换，接口处的台阶限位做了0.3mm的公差预留，符合日常拆装的使用磨损余量。主机身侧面设置了两个功能按键，上方的圆形按键为点火触发键，位置刚好对应握持时食指的自然落点，按键表面做了微凸的弧面处理，按压行程预留0.8mm，下方的长条形调节按键对应拇指的操作范围，按键边缘做了0.5mm的倒角处理，避免长期按压产生硌手感。机身底部设置了充电接口与泄压孔位，建模时还原了接口的沉台结构，保证充电插头插入时不会与外壳产生干涉，泄压孔的位置避开了内部电池仓的薄弱区域，符合电池安全防护的结构要求。整体外形尺寸控制在长度125mm、宽度22mm、厚度19mm的范围内，刚好可以适配常规的牛仔裤口袋与小型随身包袋，安装边界上没有突出的尖锐结构，所有边角都做了R2以上的圆角过渡，日常携带不会勾刮衣物面料。内部结构建模时预留了标准18650电池的安装仓位，仓壁做了0.5mm的绝缘层间隙，控制主板的安装位设置在按键与电池仓之间，走线槽位沿着机身内侧的加强筋布局，既可以固定线路避免晃动产生异响，也能让整体装配流程更顺畅，减少生产环节的组装难度。雾化仓内部的发热组件安装位还原了导油棉的容纳槽与气道结构，气道采用直通式设计，内壁做了光滑处理减少冷凝液残留，进气孔设置在雾化仓底部的侧面，孔径大小经过反复调整，既保证足够的进气量提升雾化效果，也不会因为进气过大产生吸阻过松的问题。
