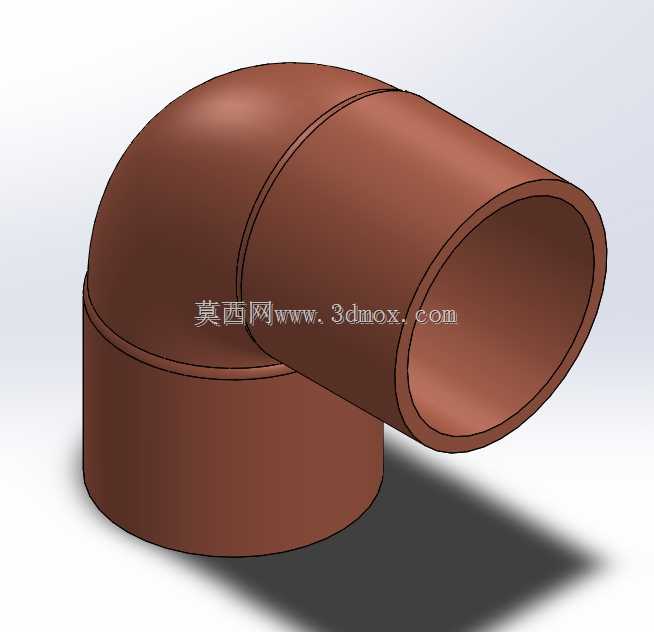

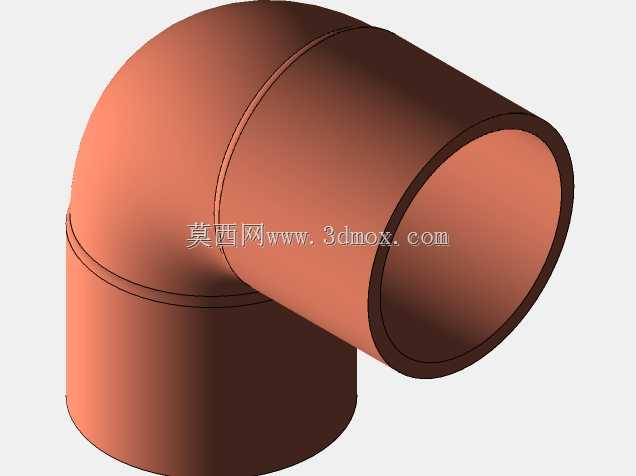

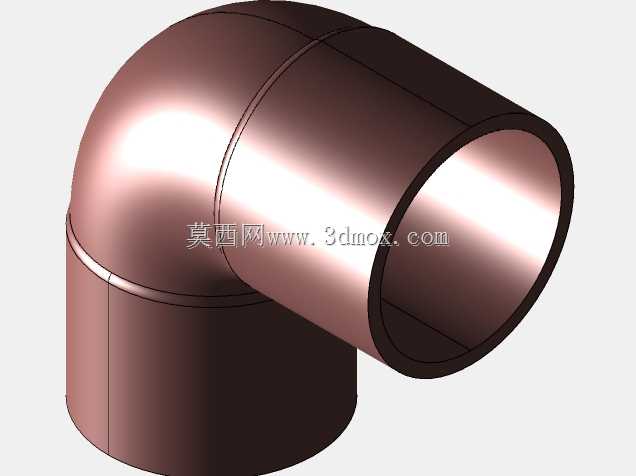

90度承插式紫铜弯头管路连接构件

在民用给排水、制冷暖通、医用气体输送、液压润滑管路的现场布管作业中，经常会遇到管路需要直角转向的布设需求，这类90度铜制弯头就是为解决该类场景下的管路转向连接设计的。不同于塑料弯头的低承压特性、铸铁弯头的易锈蚀缺陷，紫铜材质的弯头具备良好的抗腐蚀性能与延展性能，在冷媒输送、洁净水输送的管路系统中，能长期耐受管内流体的冲刷与轻微的管路形变，不会出现接口渗漏、材质脆裂的问题。从结构设计来看，该弯头采用等径承插结构，两端的承口内径与适配铜管的外径保持严格的公差配合，安装时可直接将铜管插入承口内部，通过钎焊工艺完成密封固定，相比螺纹连接的弯头，承插焊接的接口没有额外的螺纹密封冗余结构，管路通径全程保持一致，不会出现通径缩径导致的管内流体阻力增大、局部压损过高的问题。弯头的转弯段采用大曲率圆弧过渡设计，内壁光滑无直角凸起，流体在转向过程中不会形成明显的湍流涡旋，能有效降低管路运行过程中的流体噪音，同时减少流体中杂质在转弯处的沉积概率，尤其适合洁净流体、带微小固体颗粒的流体输送场景。在安装边界的适配性上，该弯头的轴向尺寸经过优化，转弯后两端管路的中心距与同规格标准铜管的配套管件尺寸完全匹配，现场布管时不需要额外对铜管进行裁切调整，就能完成直角转向段的拼装，弯头外壁的厚度均匀一致，焊接时热量传导均匀，不会出现局部过烧焊穿、或者局部温度不足导致的焊料填充不饱满问题。在制冷系统的管路布设中，这类铜弯头还能适配不同管径的冷媒管，通过搭配对应规格的直接头、三通件，就能完成整个制冷回路的管路拼装，铜材质本身的良好导热性也不会影响管路的换热效率，同时能耐受制冷系统运行过程中的高低温交变工况，长期使用不会出现材质老化失效的问题。在医用气体管路系统中，紫铜材质的管件具备良好的抑菌特性，不会滋生细菌污染输送的医用气体，承插焊接的接口密封性可靠，能长期保持管路内的压力稳定，不会出现气体渗漏影响终端供气压力的问题。设计过程中对弯头的承口深度做了明确的尺寸限定，插入深度过浅会导致焊接面积不足，接口承压能力下降，插入深度过深则会导致铜管伸入弯头内部过多，阻挡管路通径影响流体通行，合理的承口深度既保证了焊接连接的结构强度，又不会对管内流体的通行造成阻碍。弯头的外表面没有多余的凸起结构，安装后管路外轮廓规整，方便后续做管路保温层的包覆，不会因为局部凸起导致保温层贴合不严，出现冷桥结露的问题。
