户外便携炭烤炉结构设计方案

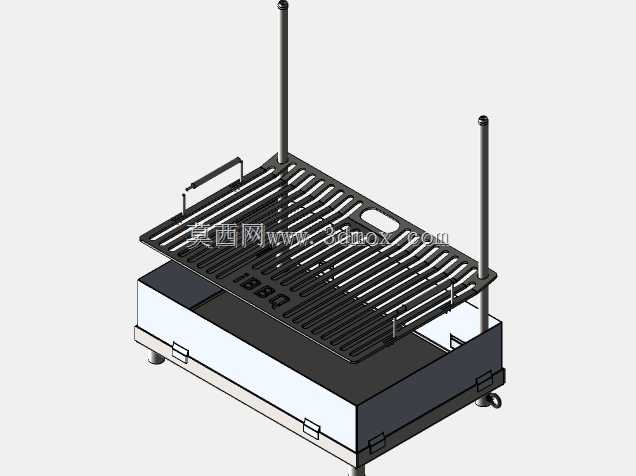

这款炭烤设备的结构设计围绕户外休闲场景的实际使用需求展开，可覆盖家庭露营、近郊野餐、庭院小聚等多种户外烹饪场景，核心用途是通过炭火加热完成食材的烤制作业，适配肉片、蔬菜、海鲜等常见烧烤食材的加工需求。整体结构采用分层式布局，下部为炭盒与储纳一体化的箱体结构，炭盒区域预留了充足的炭火盛放空间，侧边设置通风调节结构，可通过开合度调整进风量，以此控制炭火燃烧强度，避免出现烤糊或者火力不足的问题；箱体下部配置带锁止功能的脚轮，短距离移动时无需整体抬升，单人即可完成位置调整，锁止结构可避免使用过程中设备出现滑移。上部烤架采用栅格条状结构，栅格间距经过反复校核，既可以保证热量均匀传递到食材表面，又能避免小块食材从缝隙掉落，烤架表面做了圆弧过渡处理，没有尖锐棱角，防止取放食材时划伤手部；烤架两侧设置可升降的支撑杆，可根据炭火的实际燃烧状态调整烤架与炭层的间距，实现不同食材所需的烤制温度调节，不用频繁挪动炭火或者食材，操作便捷度更高。烤架侧边集成了可折叠的置物提手，烤制过程中可临时放置烤夹、毛刷等小工具，折叠后不会额外占用收纳空间。下部箱体采用卡扣式连接结构，拆卸后可将烤架、支撑杆等配件全部收纳进箱体内部，整体收纳后外形规整，可轻松放入家用汽车后备箱，不会出现零散配件遗失的问题。设计过程中充分考虑了安装与使用的边界条件，所有活动部件的配合间隙都预留了热膨胀余量，避免高温使用后出现部件卡滞无法拆卸的问题；整体重心经过校核，满载炭火与食材时不会出现侧翻风险，支脚的支撑范围覆盖了整体设备的投影边界，在略有不平的户外地面也能保持稳定放置。箱体与炭盒之间设置了隔热层，可避免箱体外壳温度过高，移动时不会出现烫伤风险，同时也能减少炭火热量的无效散失，提升热能利用效率。
