工业用架空式金属支撑框架结构设计

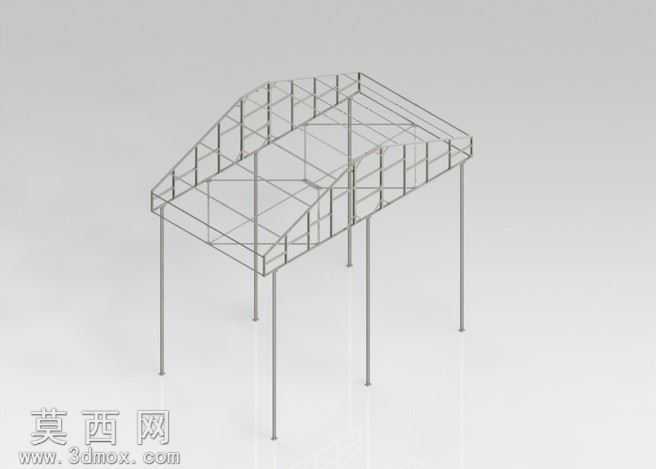

本作品为工业场景使用的架空式金属支撑框架三维模型，采用SolidWorks软件完成全参数化建模，建模过程严格遵循金属结构件的实际生产加工逻辑，对每一处杆件的连接节点、支撑立柱的固定端都做了符合工程实际的结构还原。模型整体采用等比例真实尺寸搭建，整体框架分为上部承载网架结构与下部竖向支撑立柱两大部分，上部网架采用纵横交错的矩形杆件排布，边缘位置设置了斜向加强杆件，形成稳定的桁架受力结构，能够有效分散上部承载的荷载，避免局部应力集中导致的结构变形。下部支撑立柱采用等直径长直金属杆件设计，每根立柱与上部网架的连接位置都做了贴合式节点处理，保证立柱与网架的连接面完全贴合，符合实际焊接或螺栓连接的装配要求。材质设置上，整体框架赋予哑光银灰色金属材质，还原普通碳素结构钢的表面质感，没有添加多余的装饰性材质，突出工业金属结构的实用属性，渲染过程采用均匀的环境漫反射光照，清晰展现每一处杆件的排布逻辑与连接结构，没有过度的光影特效干扰结构展示。设计思路围绕工业场景中架空操作平台、管线支撑廊架、小型设备架空基座的实际使用需求展开，整体结构采用模块化的杆件排布逻辑，所有横向、纵向、斜向杆件都遵循统一的间距标准，既保证了结构整体的稳定性，也便于实际生产过程中的材料裁切与装配施工，框架的高度与网架的长宽比例参考了常规工业架空支撑结构的通用尺寸，能够适配多数中小型工业场景的架空支撑需求，模型中没有添加多余的装饰性构件，所有结构都服务于支撑承载的核心功能，每一处杆件的粗细、长度都经过受力合理性考量，避免出现结构冗余或者强度不足的设计问题，完整还原了金属支撑框架从整体布局到细节节点的完整结构特征，可用于工业结构方案展示、支撑结构受力分析参考、相关施工场景的可视化演示等用途。
