一体化流线型无链概念自行车三维设计

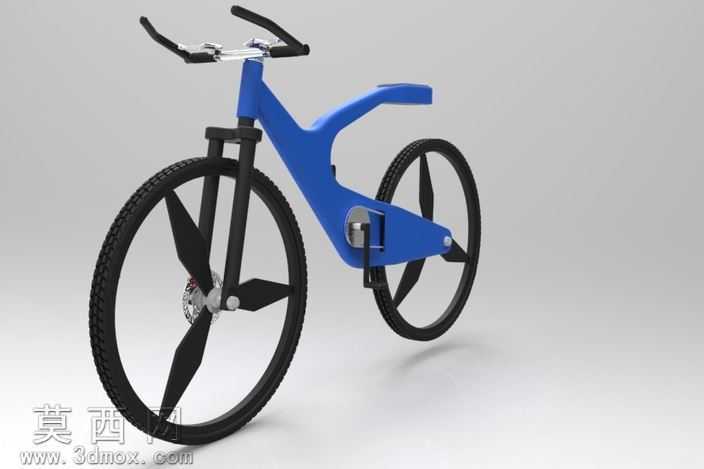

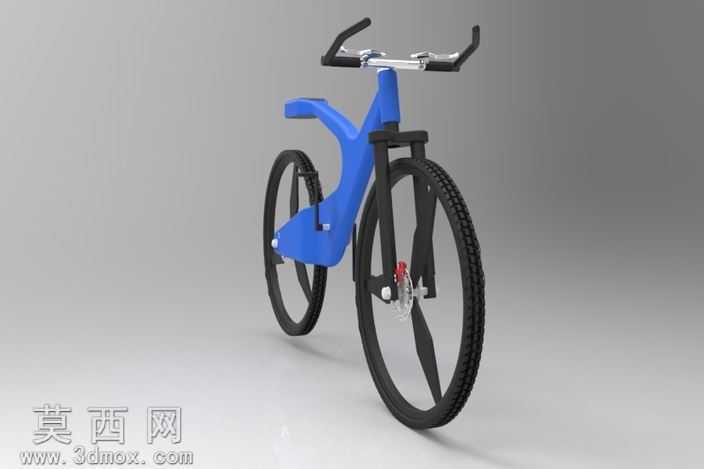

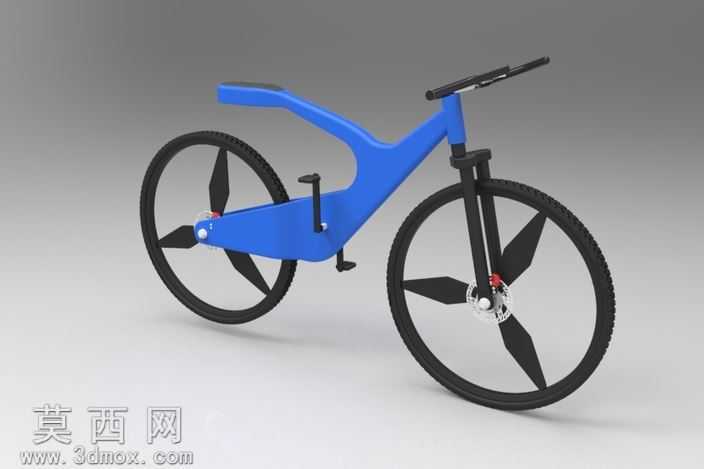

本作品为概念款无链自行车的三维设计成果，建模阶段依托主流三维机械设计软件完成全参数化搭建，从整体轮廓到细小零部件均按照真实工业产品的尺寸逻辑进行比例校准，确保各部件装配关系符合机械运动原理。建模过程中首先完成核心车架的曲面构建，摒弃传统自行车三角车架的分体焊接结构，采用一体化流线型主梁设计，从车首管位置平滑过渡至后轮轴安装位，曲面构建时反复调整G2连续曲率，保证造型流畅无突兀折角，同时预留出内置传动结构的容纳空间，让车架同时承担结构支撑与传动系统外罩的双重功能。轮组部分采用三辐式一体轮结构建模，区别于传统钢丝辐条轮的多零件拼接设计，一体轮的辐条与轮圈做一体化曲面融合，既降低了建模时的零件装配复杂度，也还原了概念设计中低风阻的造型特点，轮胎部分还原了真实山地车胎的胎纹细节，通过凹凸纹理映射与实体切削结合的方式，复刻出橡胶轮胎的防滑纹理结构，提升模型的真实感。前叉部分采用刚性直叉设计，搭配碟刹制动结构，建模时单独构建了刹车碟片、卡钳的细节结构，还原碟刹系统的装配位置与零件形态，车把部分采用直把设计，把横、把立、握把均做独立零件建模，还原真实自行车的操控部件形态。材质与渲染阶段，为车架主体赋予高饱和度蓝色哑光工程塑料材质，调整材质的粗糙度与反光参数，模拟高性能复合材料的质感；轮组、车把、前叉等结构件赋予哑光黑色硬质材质，金属连接件部分赋予亮面金属质感，轮胎部分赋予深灰色哑光橡胶材质，区分不同部件的材质属性。渲染时采用柔和的影棚布光方案，通过主光、辅光、轮廓光的搭配，突出车架曲面的流畅光影过渡，清晰展现各部件的结构层次，背景采用中性灰色渐变，避免多余元素干扰模型本身的展示效果。设计思路上，这款概念自行车主打极简一体化设计，取消传统自行车的外露链条、变速结构，将传动组件内置在封闭车架内部，既降低了骑行时的风阻，也避免了传统链条结构易沾污、需频繁维护的问题，一体轮组的设计也进一步降低了整车的维护成本，流畅的造型语言也让这款自行车兼具未来感与实用性，适配城市短途通勤的使用场景。
