可3D打印改进型拖把夹持固定头结构

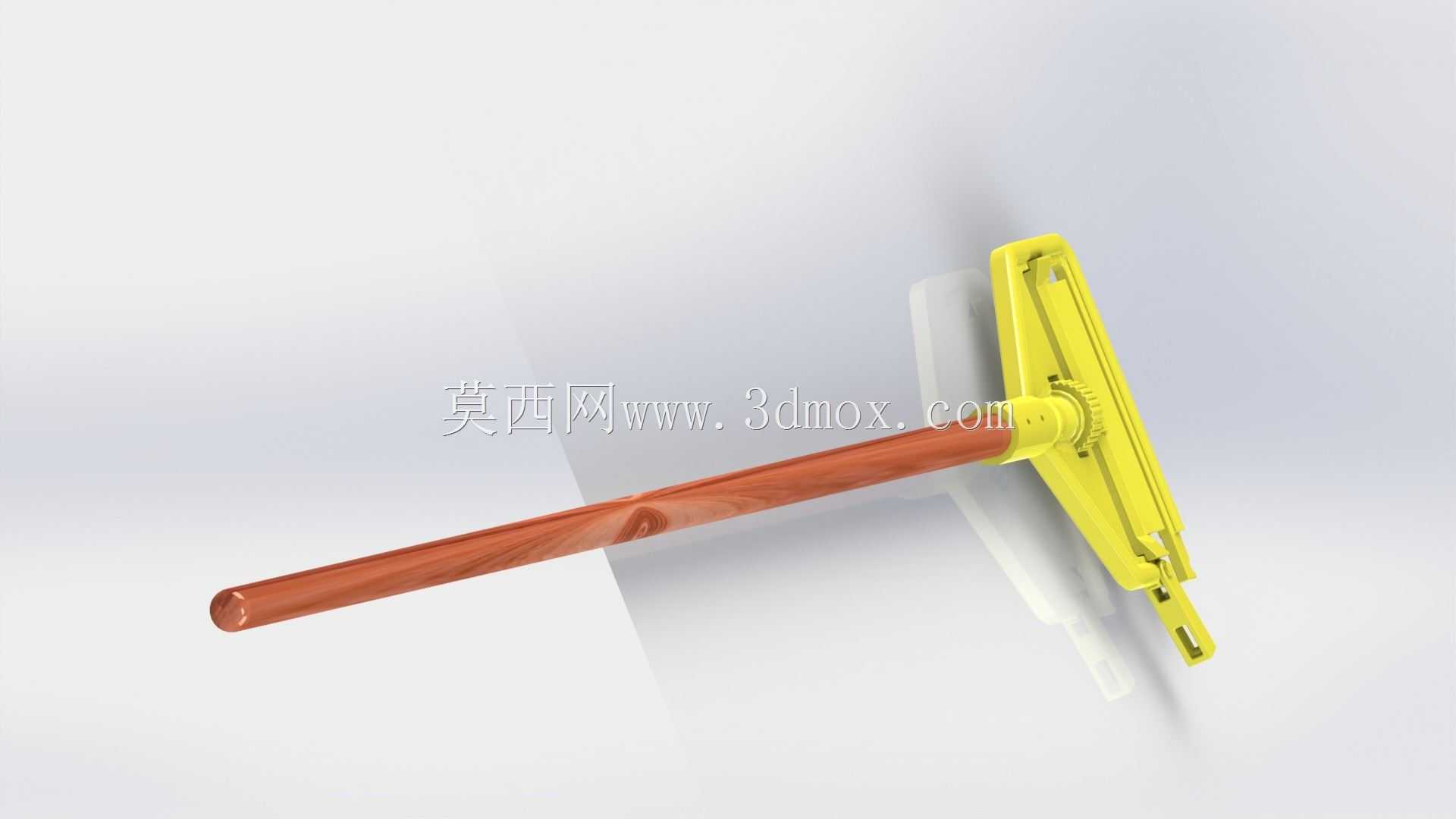

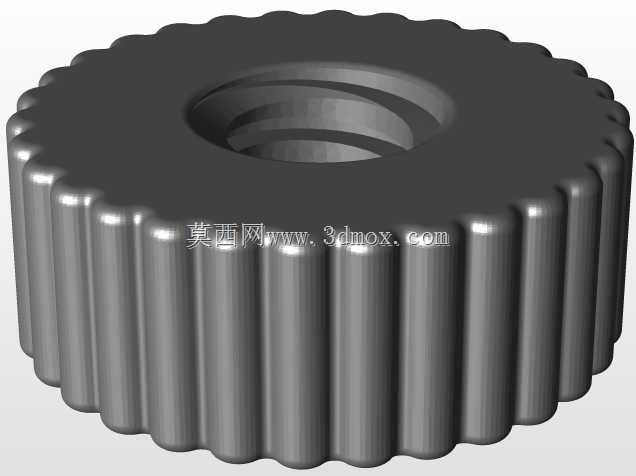

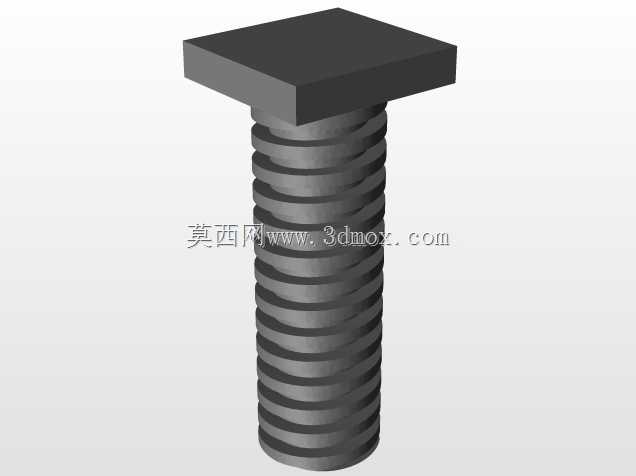

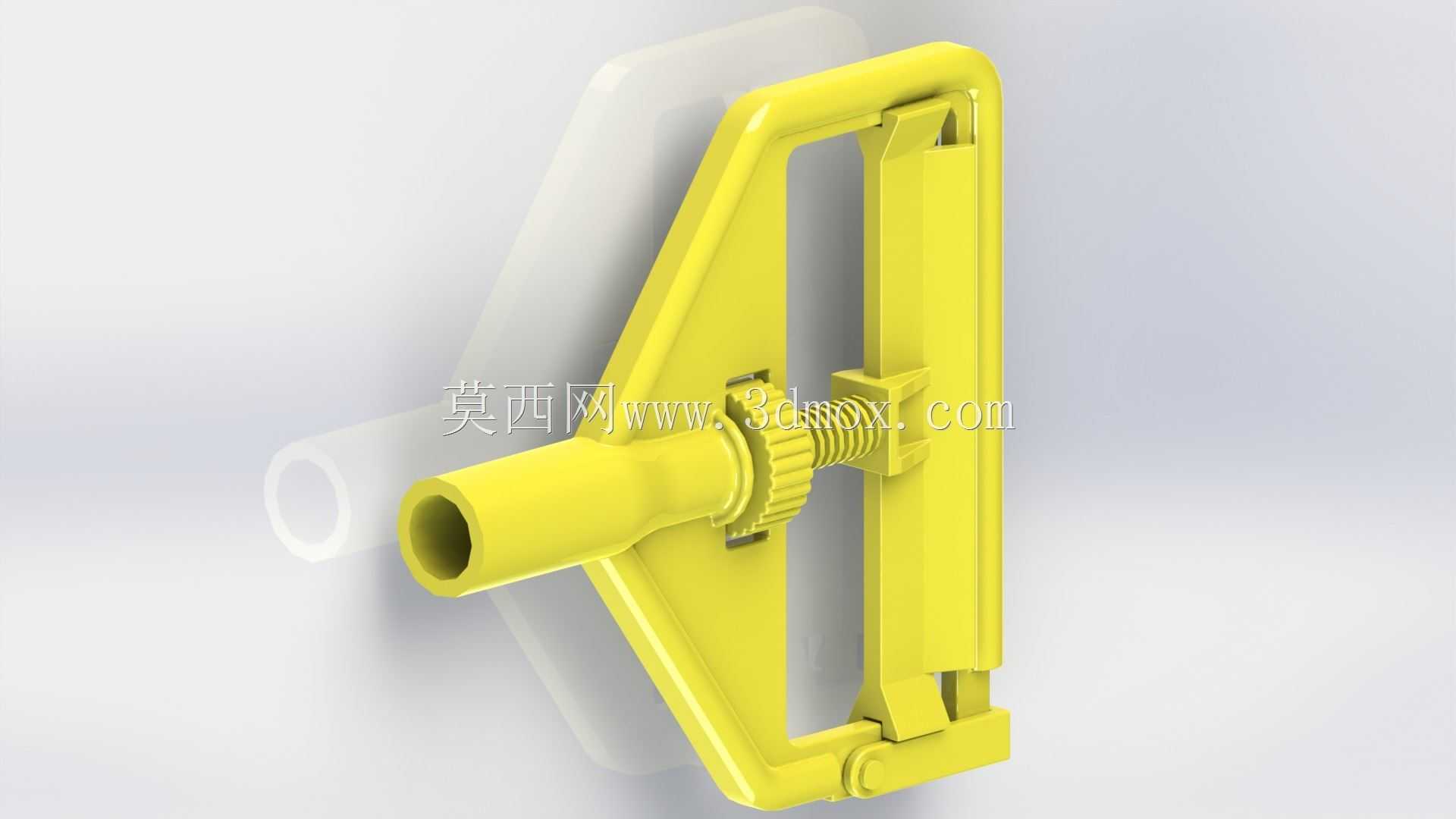

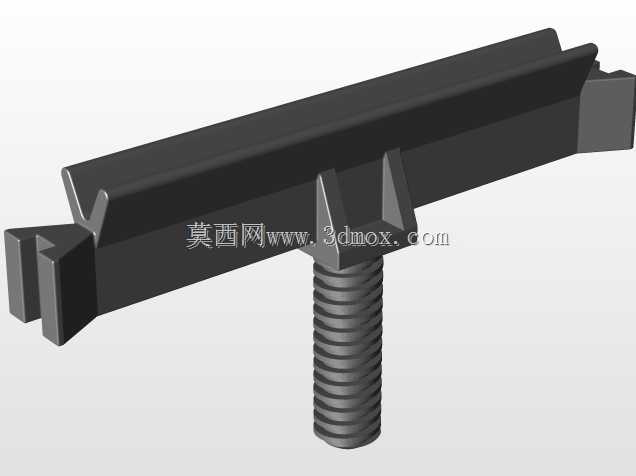

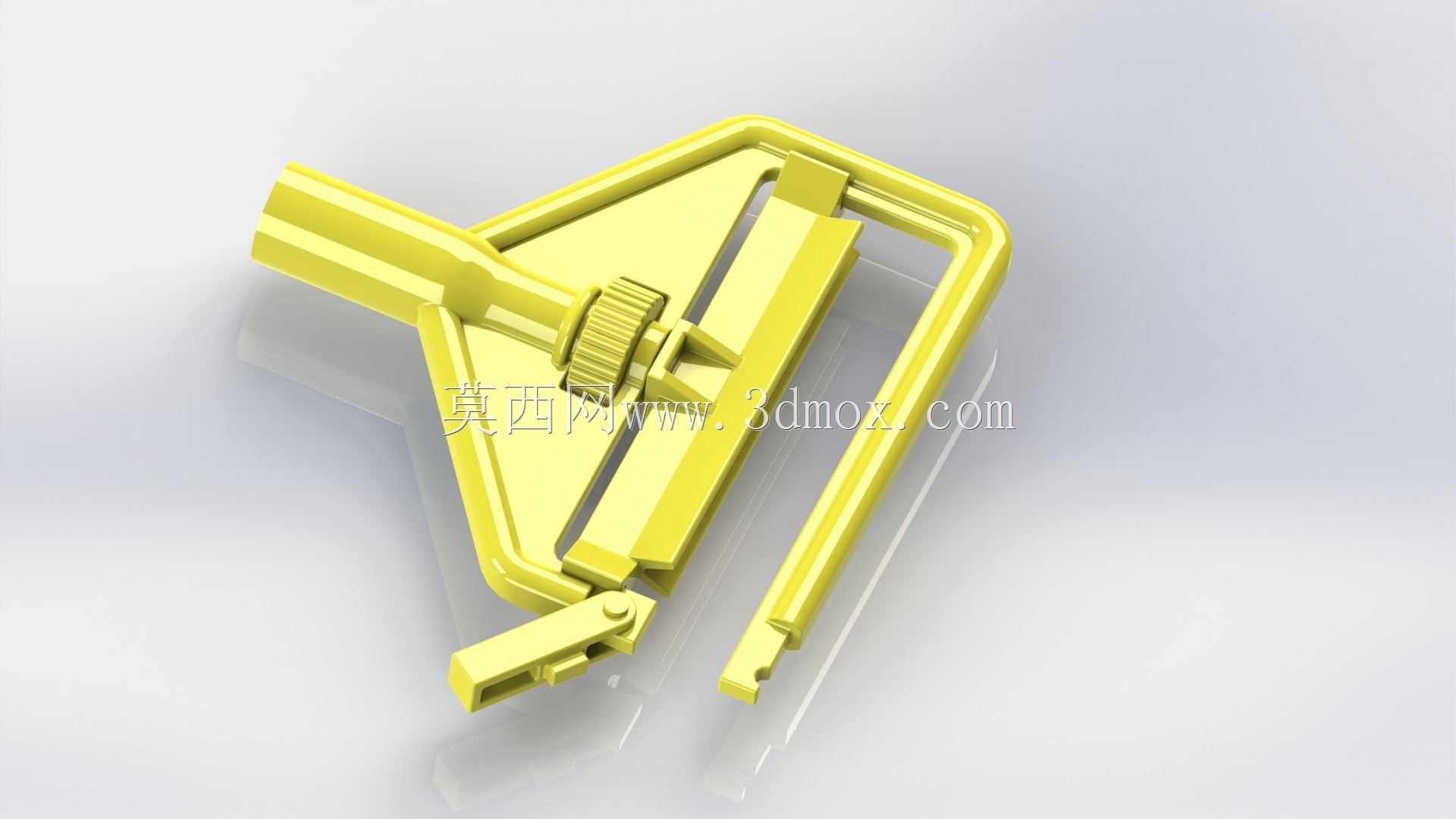

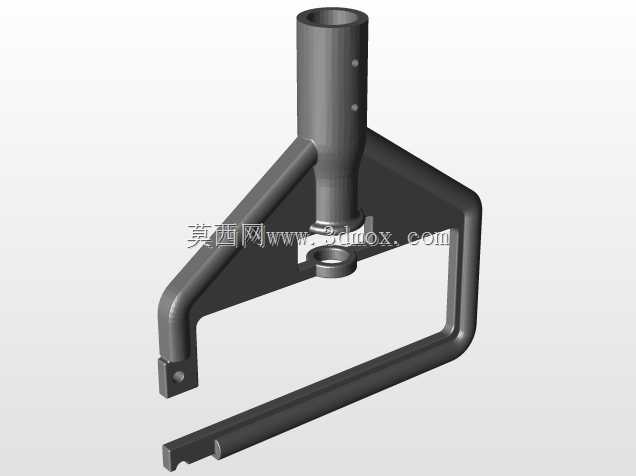

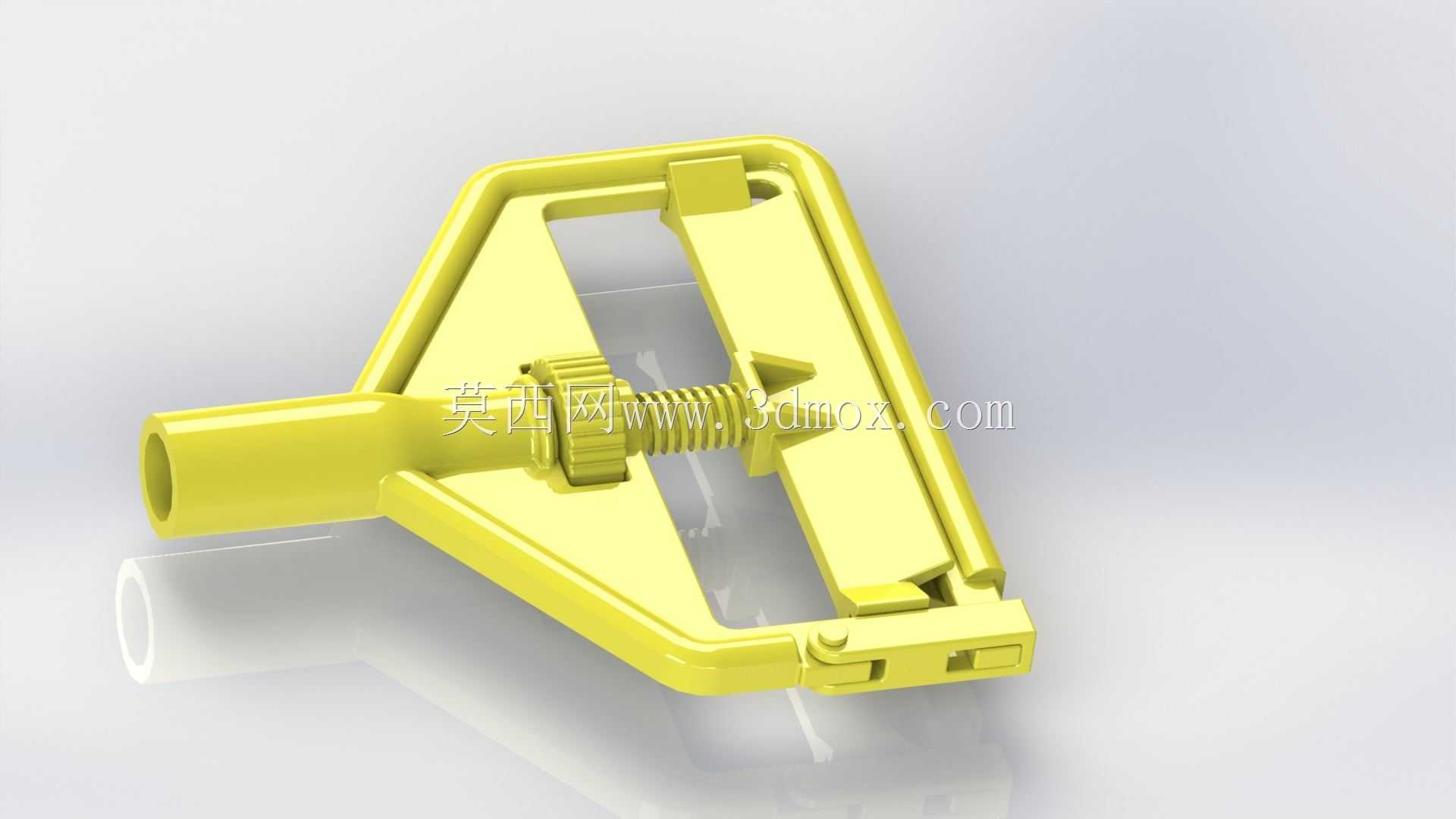

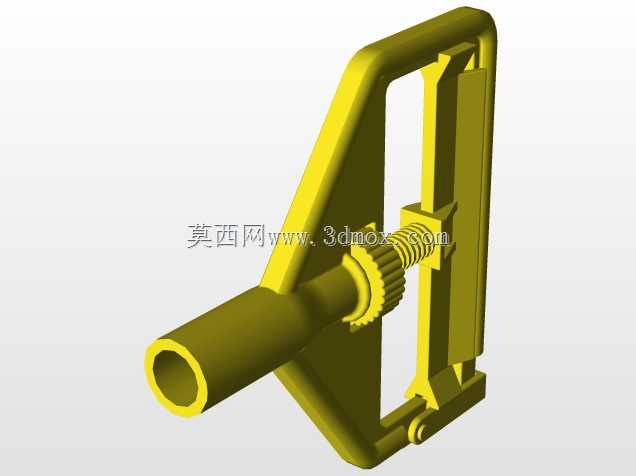

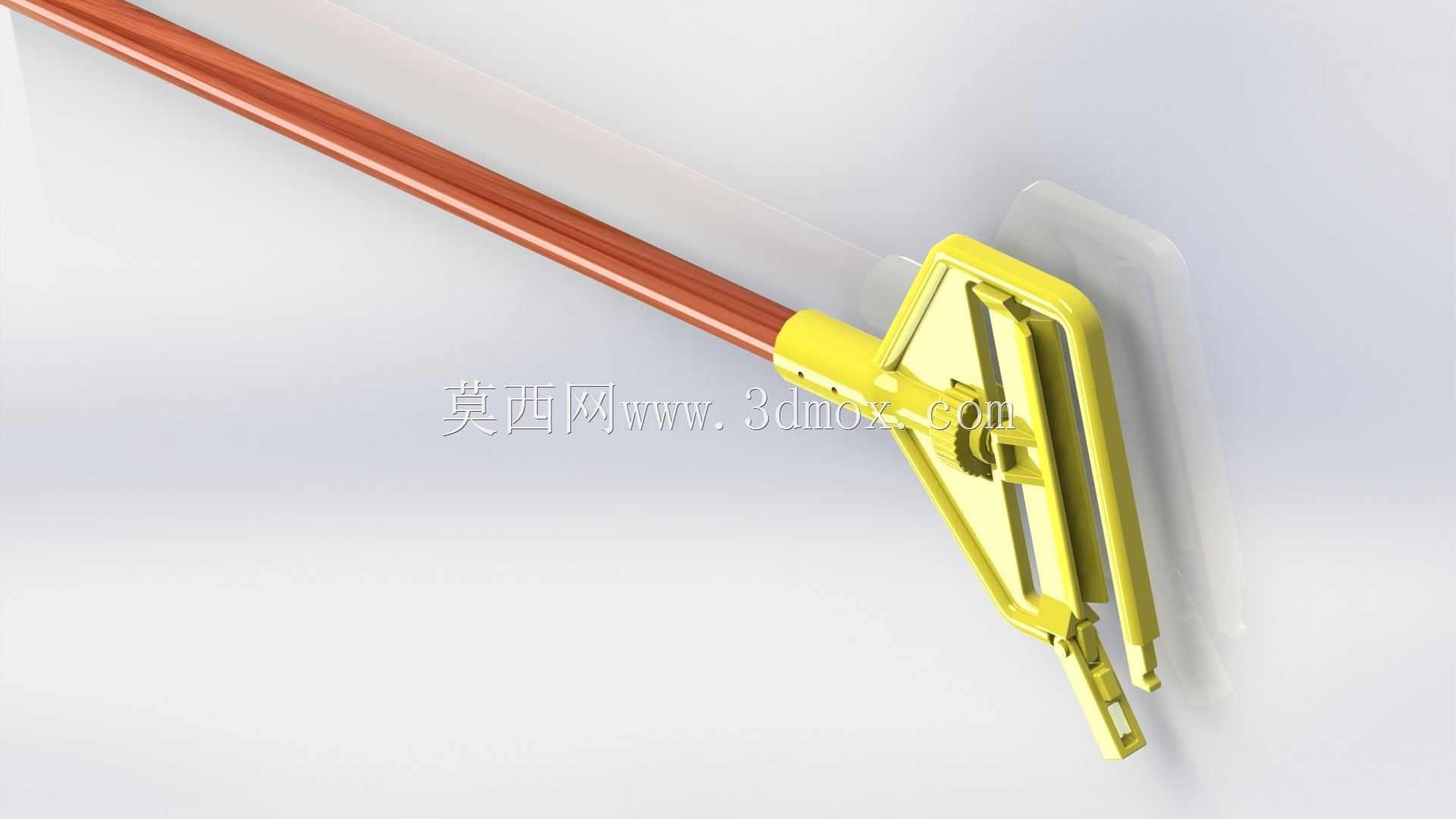

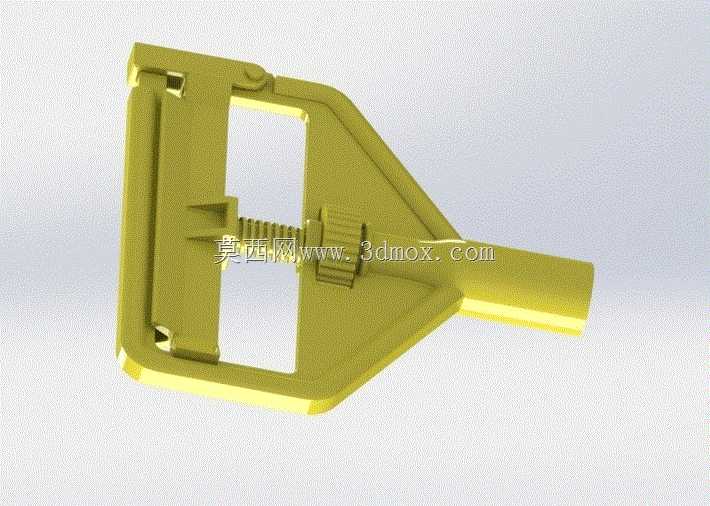

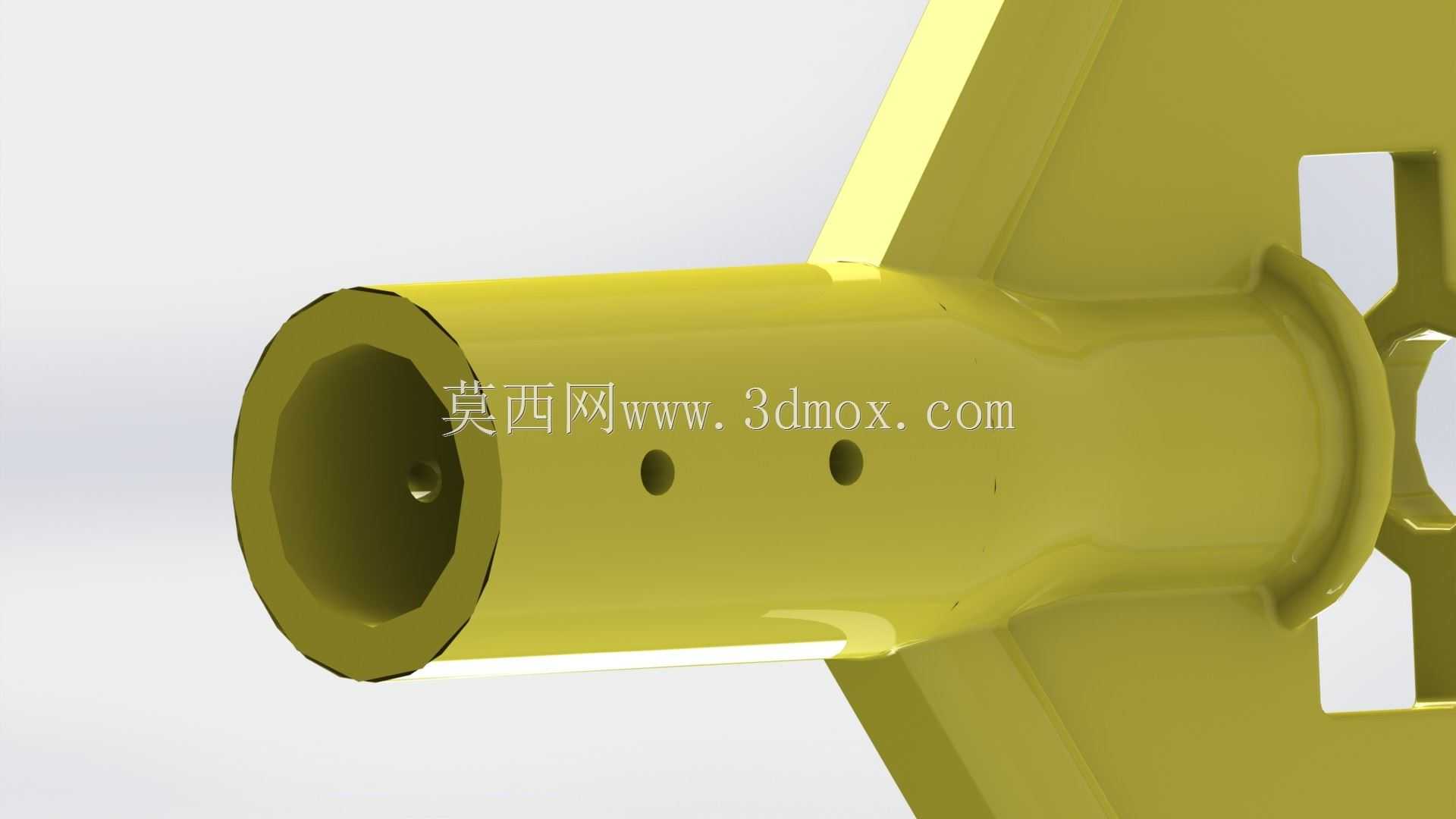

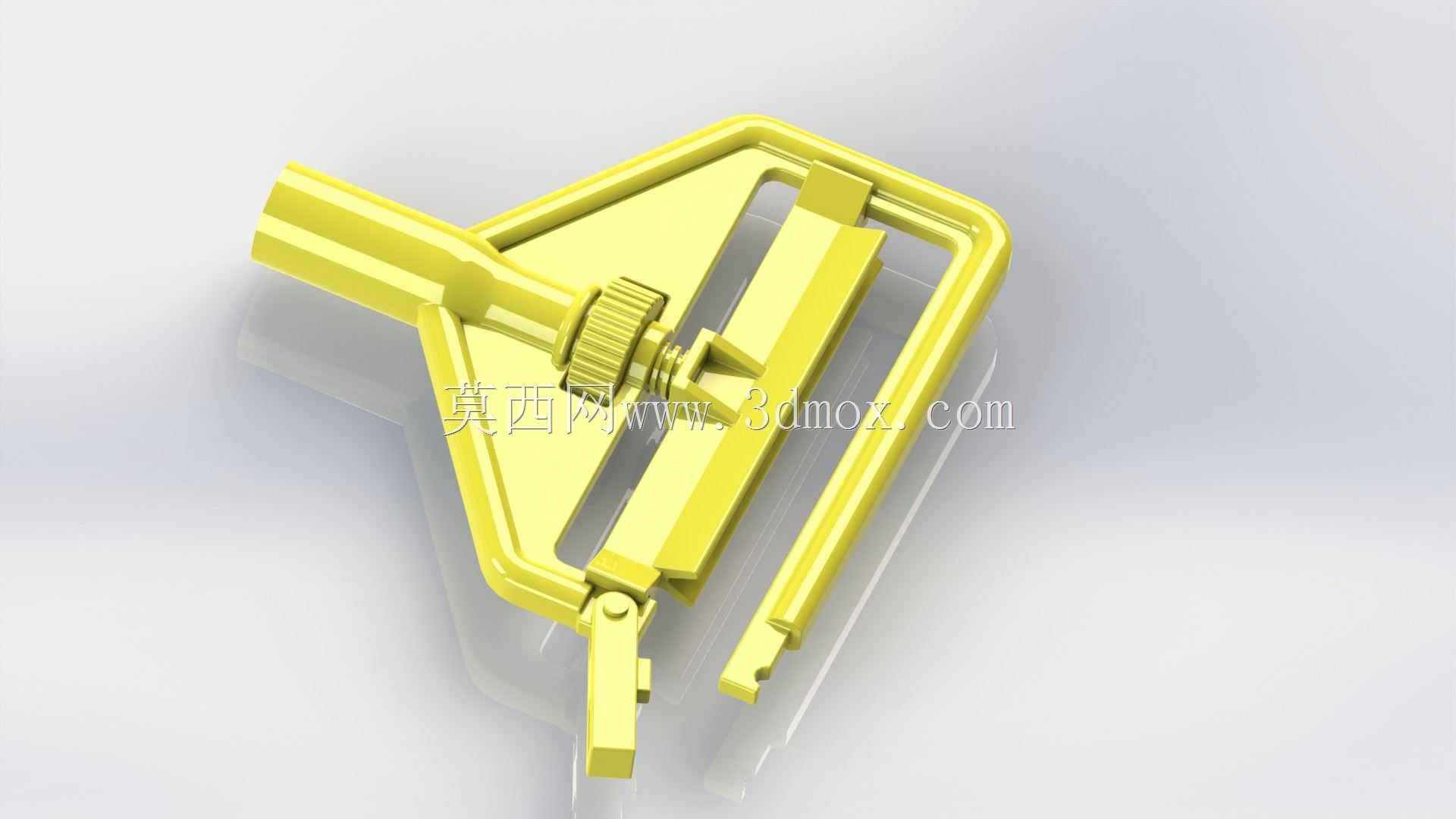

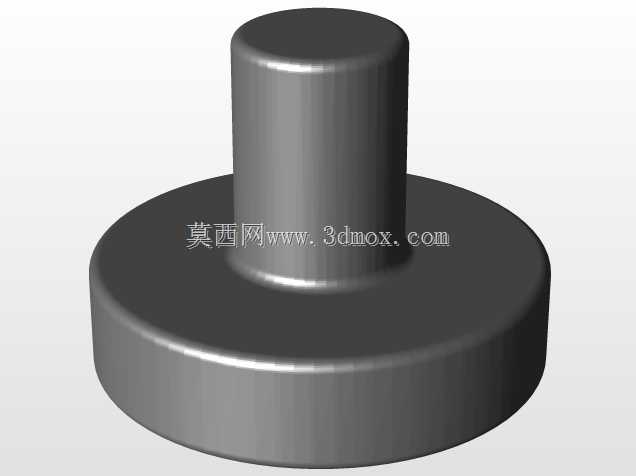

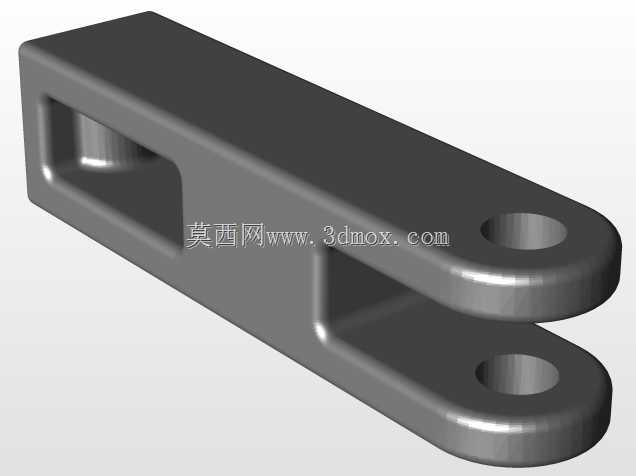

这款拖把夹持头是面向日常清洁工具维护、自制替换场景设计的夹持类五金配件，核心作用是完成拖把杆与拖把头清洁段的刚性连接，同时通过螺旋调节结构实现夹持力度的可控调整，适配日常家用、商用保洁场景下的拖把组装与旧件替换需求。从结构设计逻辑来看，主体采用框架式三角承力结构，这种构型一方面能在耗材用量最少的前提下保证夹持部位的结构刚性，避免拧紧调节螺杆时框架出现形变开裂，另一方面三角构型的斜边可以自然引导拖把杆插入夹持腔，降低组装时的对位难度。设计阶段针对常规市售拖把夹持头的常见失效点做了针对性优化：常规拖把夹持头多依靠卡扣压合固定把手，长期使用受推拉扭力、潮湿环境腐蚀影响，卡扣容易断裂导致把手脱落，这款结构特意在夹持框架两侧增设了两个定位销孔，组装时可以穿入销钉完成把手与框架的机械锁固，从连接形式上规避卡扣松脱的失效风险。调节螺杆部位的螺纹配合间隙做了重新优化，调整了螺纹中径公差带，既保证旋钮转动时没有明显旷量，也不会因为螺纹配合过紧出现旋钮卡滞、拧动费力的问题，即使长期接触水渍出现轻微锈蚀，也能依靠合理的配合间隙保证调节动作顺畅。从安装边界来看，夹持腔的开口尺寸适配市面主流直径的圆形拖把杆，插入深度预留了足够的摩擦结合长度，配合螺杆前端的压合面，可以在拧紧后对拖把杆形成周向均匀的抱紧力，避免使用过程中拖把杆出现转动、滑脱问题。整个结构的壁厚设计充分考虑了FDM3D打印的工艺特性，所有转角位置都做了圆角过渡，没有小于打印喷嘴直径的窄缝结构，打印时不需要额外添加支撑结构，使用常规PLA、PETG耗材就能完成打印制作，打印完成后只需要去除少量毛边即可组装使用，不需要额外的后处理工序。夹持框架的受力部位做了局部加厚处理，对应螺杆压合的位置设置了加强筋，分散螺杆拧紧时的局部压应力，避免长期受力出现应力开裂。旋钮部位做了滚花防滑结构，即使手上沾有水渍或者清洁剂，也能顺畅拧动旋钮调整夹持力度，不需要借助额外工具就能完成拖把的拆装更换，日常维护更换拖布时操作十分便捷。
