履带式起重机行走机构轨道组件三维设计

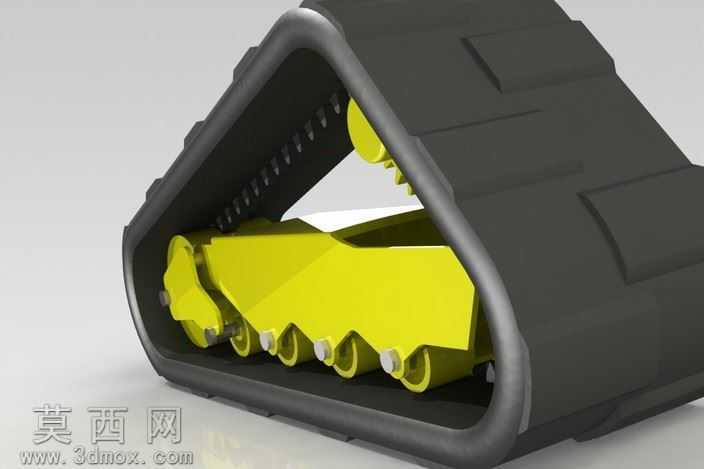

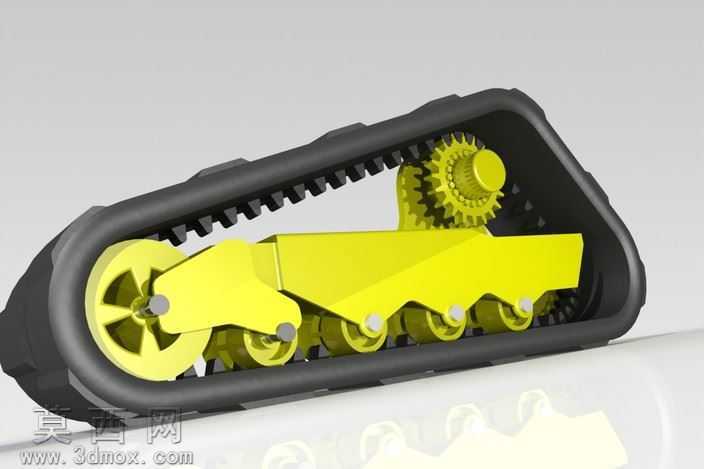

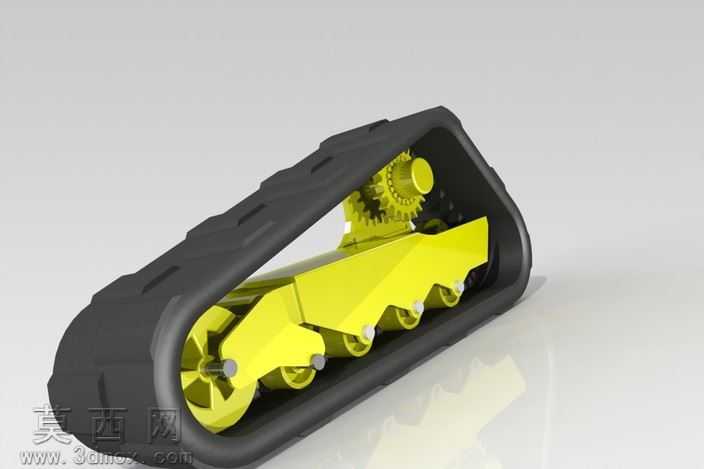

本模型为履带式起重机行走系统的轨道传动组件，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循起重机械行走机构的设计规范，对各部件的装配关系、运动干涉情况进行了反复校验。模型整体采用剖视展示结构，清晰呈现内部传动逻辑：外侧为一体式橡胶履带轨体，履带内侧加工有连续啮合齿槽，与上部的驱动齿轮精准啮合，驱动齿轮采用渐开线齿形设计，建模时对齿顶高、齿根圆角、模数参数均按照重载传动要求设定，保证传动过程的承载能力与啮合平稳性。履带内侧排布多组承重滚轮组件，每组滚轮通过销轴与黄色的行走架主体铰接，行走架采用箱型结构设计，在保证结构强度的同时优化了整体重量，前端设置引导轮组件，通过张紧调节结构与行走架连接，可实现履带张紧度的调整，避免履带作业过程中出现脱轨问题。材质渲染阶段，对履带部分采用哑光黑色橡胶材质，调整材质的粗糙度与反光参数还原橡胶制品的磨砂质感；对金属结构件，包括驱动齿轮、承重轮、行走架、连接销轴等，采用亮黄色工程金属漆材质，添加细微的金属颗粒质感与清漆层反光效果，区分不同功能部件的材质属性；对铰接销轴的端面做金属高光处理，突出部件的装配位置。设计过程中重点考量了履带轨道与各轮组的配合精度，对滚轮的轮缘轮廓、履带齿槽的啮合间隙、驱动轮的齿形匹配度都做了细节优化，既保证整体结构可直观展示履带行走机构的传动原理，也可作为起重机械行走系统设计的参考样例，模型各部件均为独立可编辑的实体特征，支持后续的参数调整与结构优化，可直接用于装配验证、运动仿真以及教学演示场景，清晰展现履带式行走机构中轨道与传动轮、承重轮的配合逻辑。
