暖通系统旋流风口送风扩散器结构设计

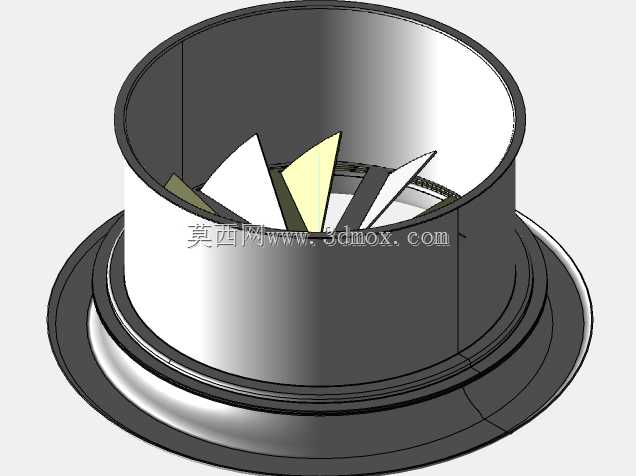

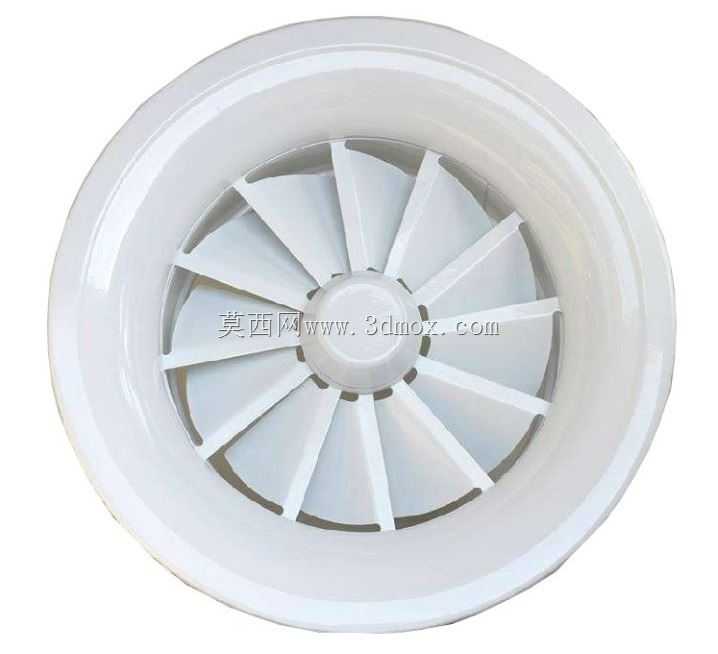

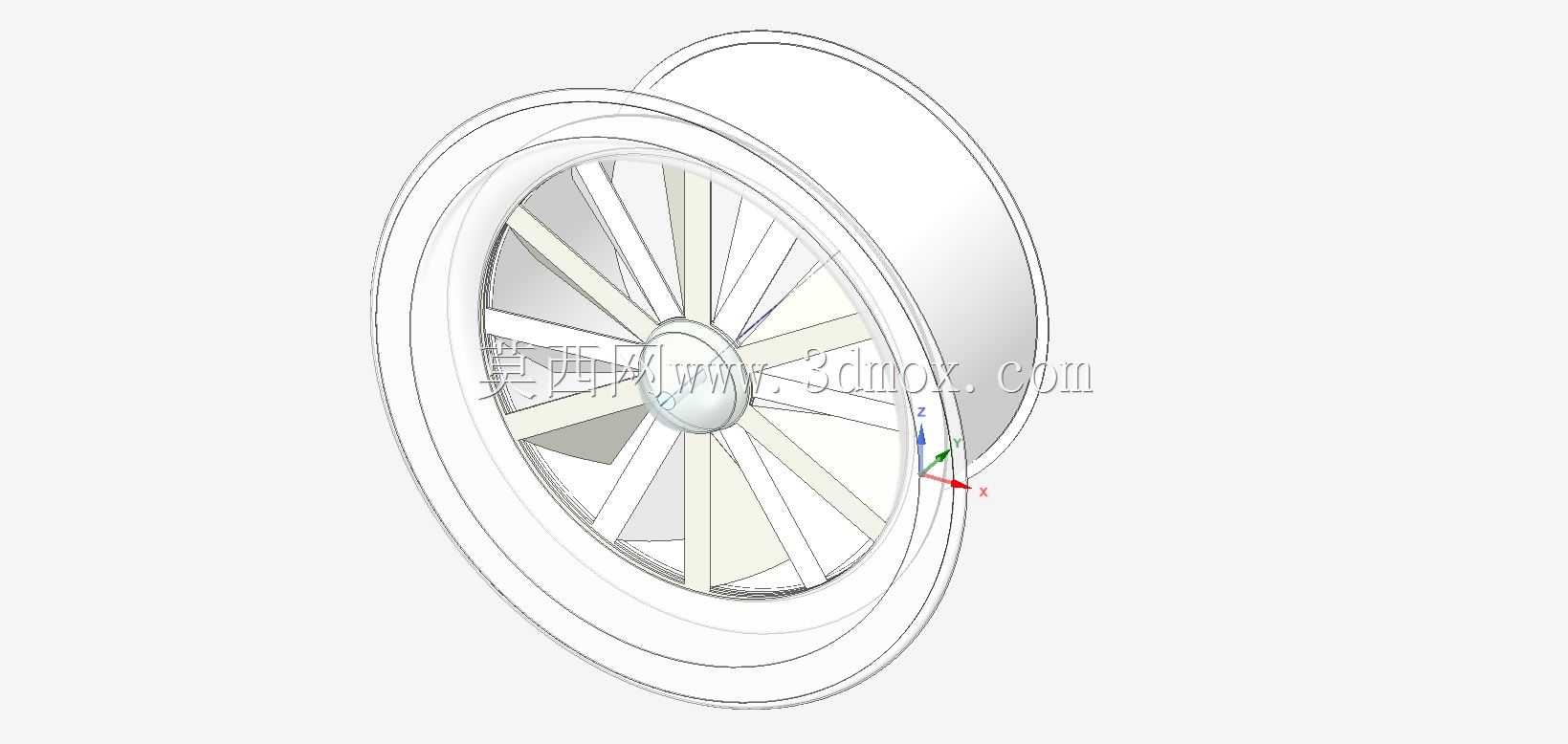

在商用及公共建筑的暖通空调送风系统中，旋流送风扩散器是常用的末端送风部件，这类部件多安装于大空间场所的吊顶位置，比如商场中庭、开放式办公区、展馆展厅、机场候机厅等层高较高的区域，承担着将处理后的空调风均匀送入室内、调节室内气流组织的核心作用。和普通的百叶风口、散流器不同，这类带旋流叶片的扩散器依靠叶片的特殊倾角设置，让送出的气流形成旋转射流，相比普通平送风口拥有更远的送风距离，同时能让气流在扩散过程中更快与室内空气混合，避免送风直吹人体造成的不适感，也能减少送风温差带来的局部冷热不均问题。从结构设计来看，这款扩散器采用外框加中心轮毂的支撑结构，多片径向布置的旋流叶片均匀分布在外圈环形边框与中心轮毂之间，叶片的倾斜角度经过反复校核，既保证气流通过时能形成稳定的旋转流态，又不会产生过大的风阻造成送风能耗升高。外框采用圆弧过渡的宽边设计，一方面能在安装时与吊顶开孔形成更好的贴合，遮盖安装缝隙，提升安装后的外观整洁度，另一方面圆弧型的进风侧结构可以减少气流进入风口时的局部涡流，降低送风过程中的气动噪声，这对于对声环境要求较高的办公、会展类场所尤为重要。在安装边界的设计考量上，这类风口的外框尺寸需要匹配常规的吊顶安装模数，背部的接风口尺寸需要对应常用的通风管道规格，不需要额外做变径处理就能直接与支风管连接，减少现场安装的加工工作量。叶片与中心轮毂、外框的连接位置做了平滑过渡处理，没有突兀的凸起或棱角，避免气流经过时产生紊流噪声，同时这种一体化的径向叶片结构也方便后期的清洁维护，不容易积藏灰尘。在实际选型应用中，这类旋流扩散器可以适配不同的送风风量要求，通过调整叶片的角度、数量以及风口的整体直径，就能匹配不同层高、不同送风距离的场景需求，比如层高超过四米的大空间，就可以选择叶片倾角更大的款式，让旋转射流的诱导比更高，送风覆盖范围更大；而层高较低的区域则可以选择倾角稍小的款式，避免气流直接吹向地面造成局部风速过高。从结构建模的角度来看，这款扩散器的叶片曲面需要保证弧度的一致性，每一片叶片的安装角度偏差需要控制在极小的范围内，否则会造成出风气流偏斜，影响整个空间的气流组织效果，建模过程中需要先确定叶片的翼型截面，再通过径向阵列的方式完成所有叶片的排布，同时校核叶片之间的过流间隙，保证气流通过时的通流面积符合设计风量的要求，不会因为间隙过小造成风阻飙升，也不会因为间隙过大导致旋流效果减弱，达不到预期的送风距离和扩散效果。外框的背部通常会设置对应的卡扣或者螺栓连接位，方便与风管段快速固定，同时边框的厚度需要满足吊顶安装的承重要求，不会因为长期使用出现变形下垂的问题，中心轮毂的尺寸也经过优化，既能够为叶片提供足够的支撑强度，又不会占用过多的通流面积，影响整体的送风效率。
