实木柄防滑网纹手持压料推具结构设计

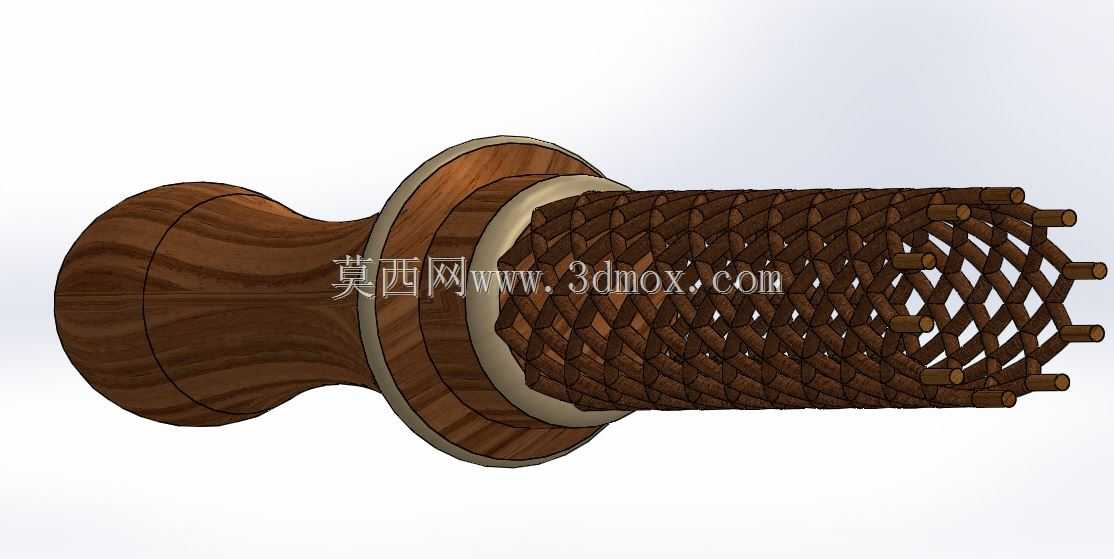

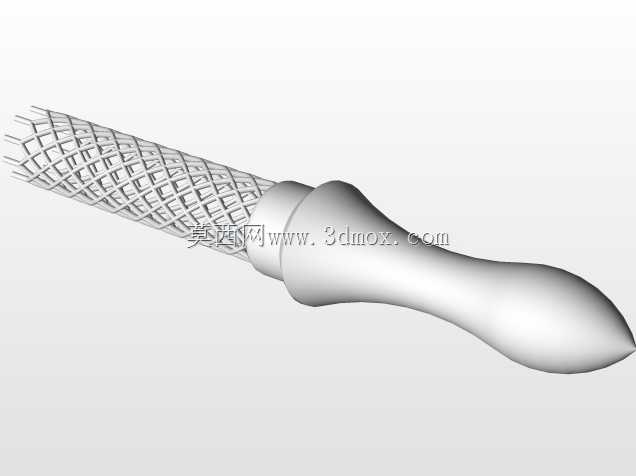

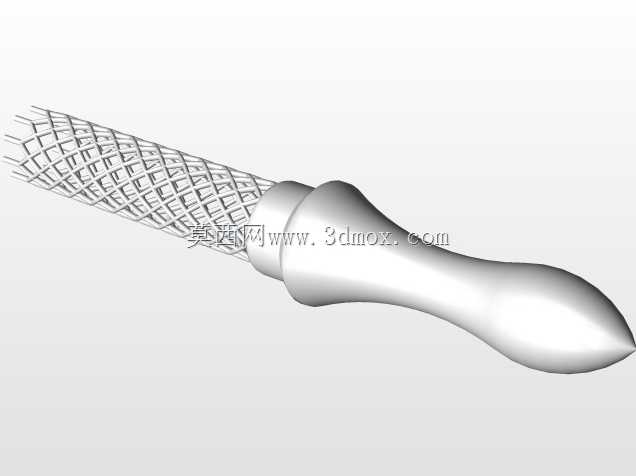

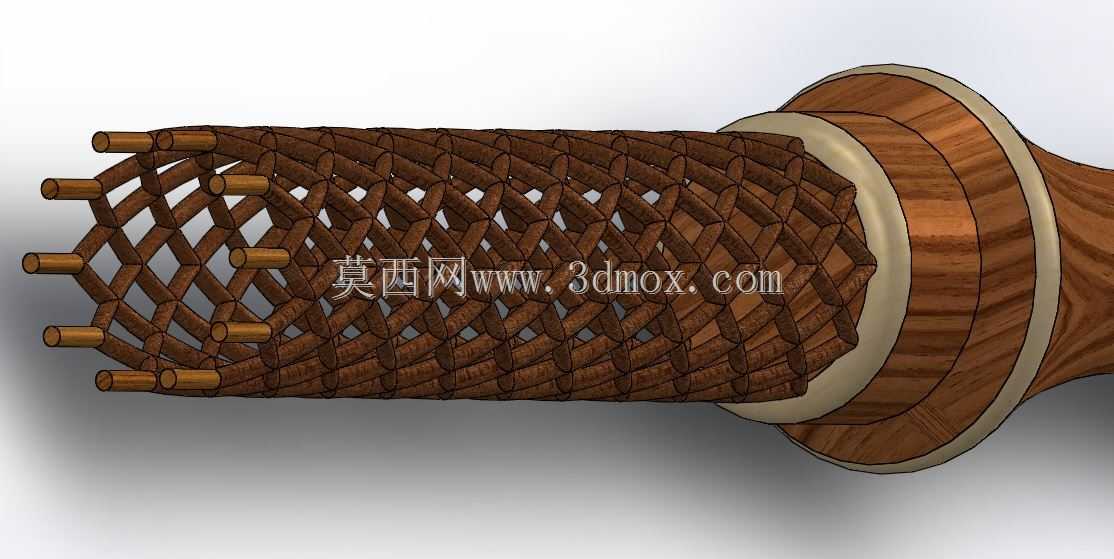

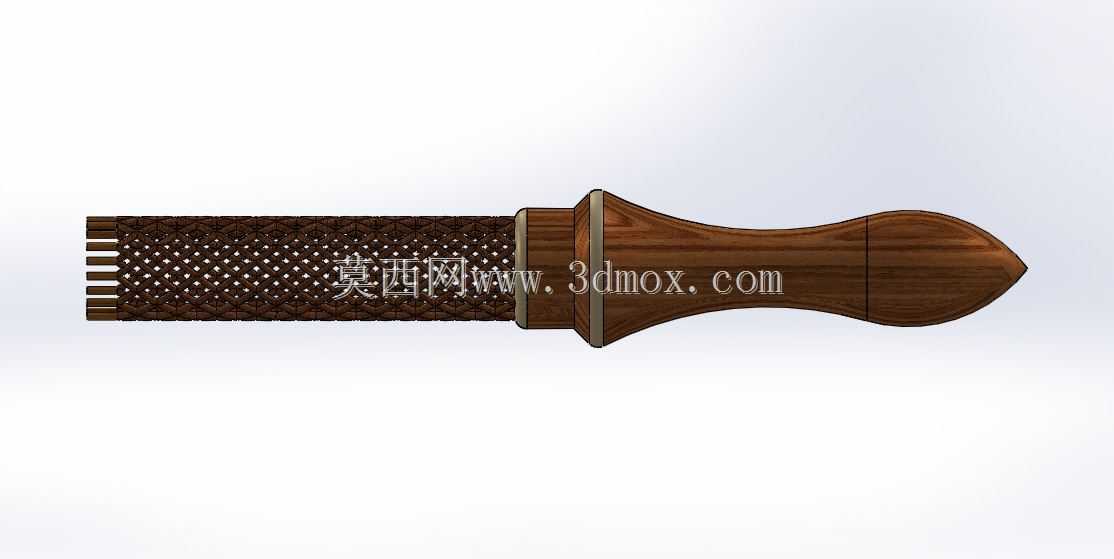

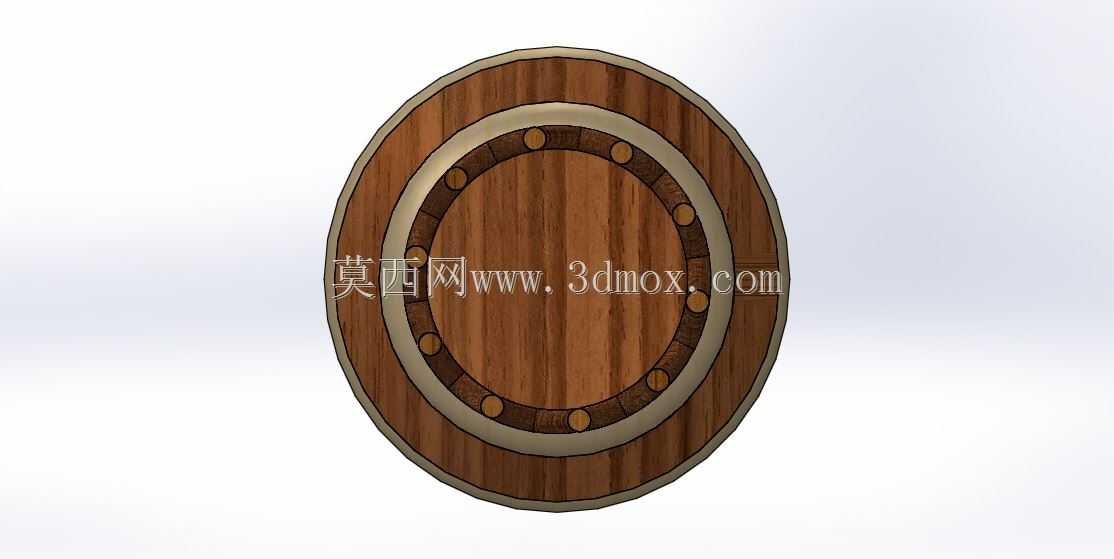

这款手持压料推具主要面向木工平刨、压刨、台锯等切削加工场景设计，用于作业过程中推送木料靠近切削刃口，替代人手直接接触加工区域，规避操作时的割伤、碰伤风险，是小型木工作业工位必备的安全操作辅具。从结构设计逻辑来看，整体采用分体式装配思路，握柄部分选用硬木材质加工成型，握持段做了符合人体工学的弧面收窄与尾部扩径处理，掌心贴合区域的曲面弧度经过反复调整，长时间握持施力时不会产生硌手的应力集中点，握柄与前端工作面的衔接位置设置了金属限位挡圈，既可以阻挡加工过程中飞溅的木屑蹭到握持区域，也能强化两部分的连接强度，避免长期受力后衔接位置出现松脱晃动。前端的工作面采用密集点阵式网纹结构设计，网纹的凸起高度控制在0.8mm，网格间距2mm，这种结构既能保证与木料表面接触时产生足够的静摩擦力，推送木料时不会出现打滑偏移，又不会在木料表面留下过深的压痕，影响后续的表面打磨处理。工作面的前端做了等距开槽的梳齿结构，齿间间隙3mm，当推送厚度较薄的木料时，梳齿可以贴合工作台面，不会因为前端边缘的厚度差导致木料端头翘起，保证切削进给过程的平稳性。从安装边界与尺寸适配角度考虑，整体长度控制在220mm，其中握持段长度120mm，工作面长度100mm，工作面宽度65mm，这个尺寸范围既可以覆盖常规家装、小件木工制作时常用的木料幅面，又不会因为体积过大影响狭小工位的操作灵活性，握柄的最大直径38mm，适配绝大多数成年操作者的握持尺寸，不需要额外加装防滑套即可稳定施力。在实际使用场景中，这款推具不仅可以用于平刨、台锯的进料推送，在带锯、砂盘机等需要手持送料的设备上也能通用，网纹工作面的耐磨性能经过验证，连续推送硬木材质累计时长超过120小时不会出现明显的磨损凹陷，实木握柄表面做了木蜡油浸润处理，长期接触手上的汗液也不会出现发霉、开裂的问题，金属挡圈采用不锈钢材质冲压成型，不需要额外做防锈处理即可适应木工作业车间多木屑、多粉尘的环境。设计过程中特意将整体重心设置在握柄与工作面的衔接位置，手持操作时不会出现前端下坠或者后端上翘的偏重问题，进给施力时力的传递方向可以保持水平，不会因为重心偏移导致木料在推送过程中出现倾斜，影响加工精度。
