复古铜质双筒手持观测望远镜结构设计

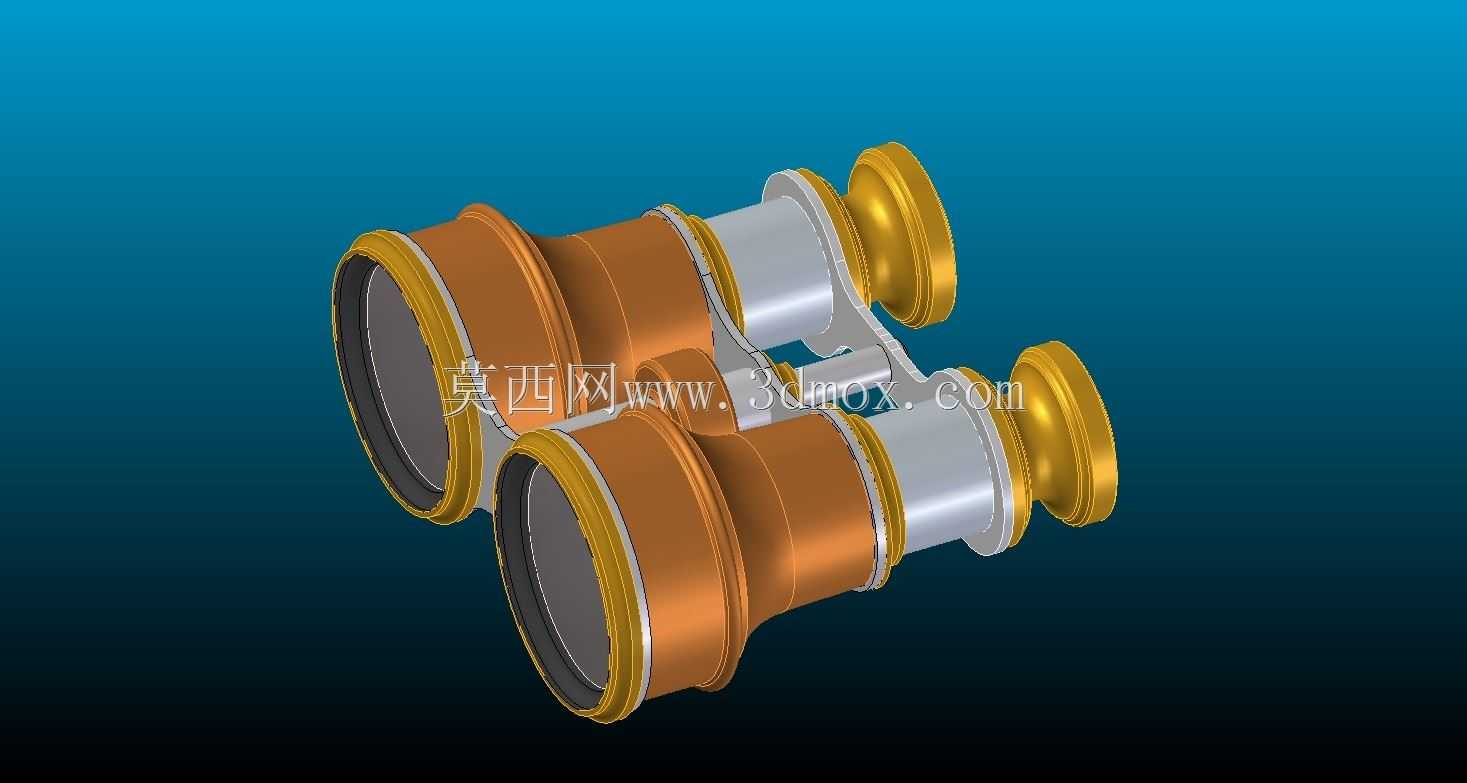

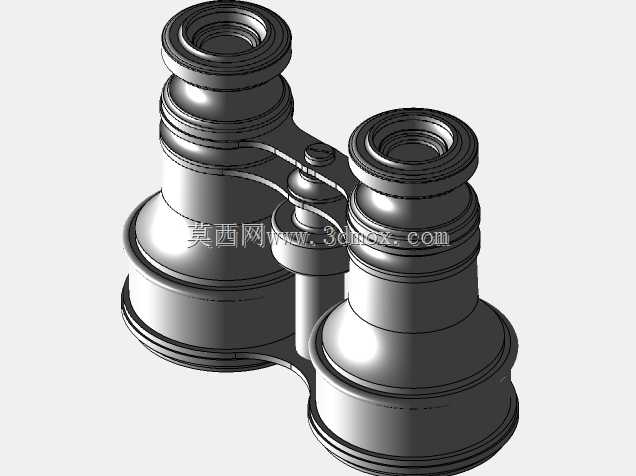

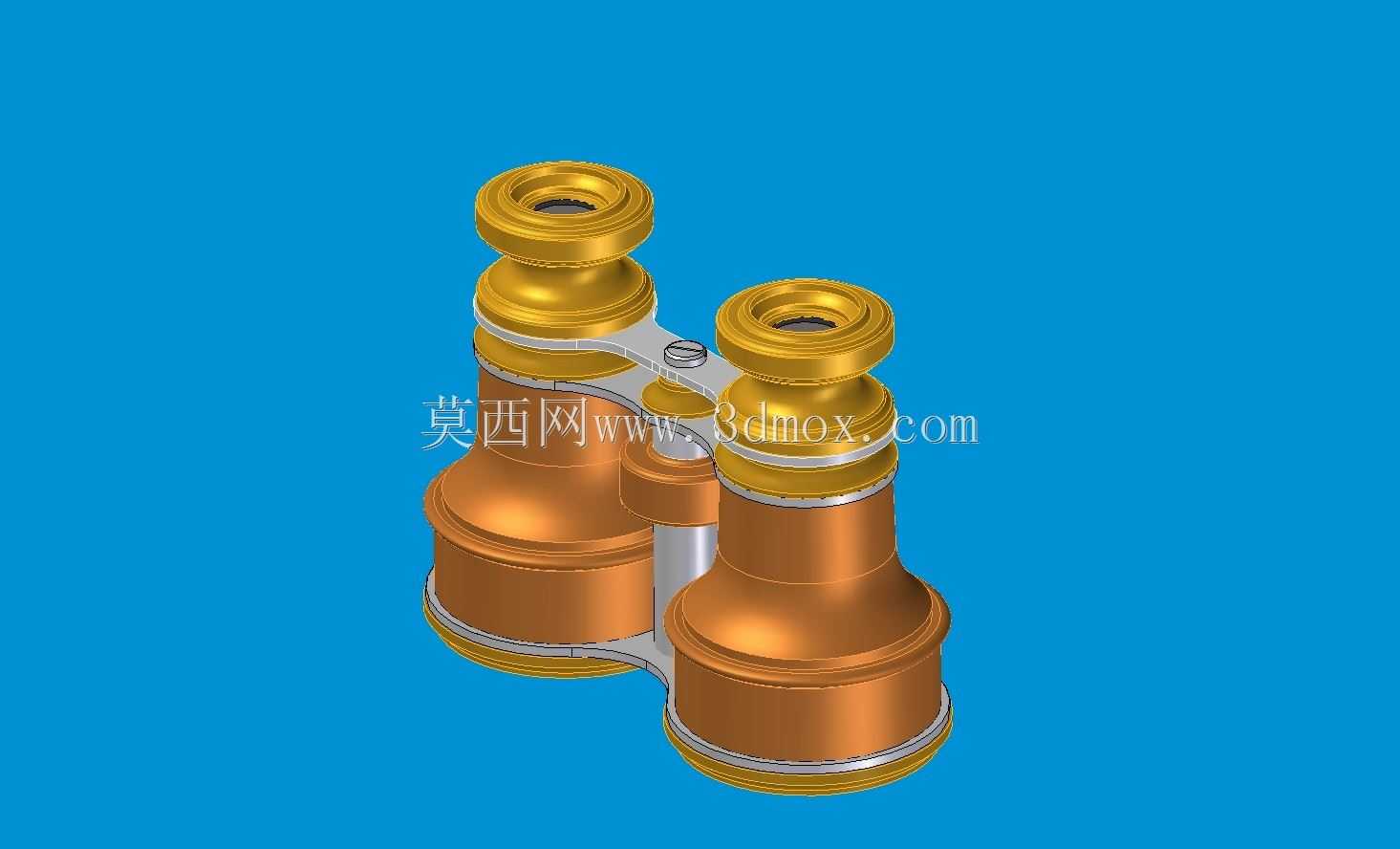

这款复古风格双筒观测设备的结构设计，首先围绕户外手持观测、复古藏品复刻、影视道具制作三类核心应用场景展开，区别于现代轻量化橡塑外壳望远镜，整体采用铜质镜身搭配金属饰圈的结构方案，在满足光学观测功能的基础上还原了近代光学设备的厚重质感。从实际用途出发，该结构既可以作为光学观测功能载体适配常规折射式目镜物镜组，也可单独作为复古陈设摆件、场景装饰道具使用，镜身的分段式结构预留了标准光学镜片安装位，中间的铰链连接结构支持双筒间距调节，适配不同瞳距的使用需求，握持段的滚花饰圈设计既提升了手持摩擦力避免滑脱，也还原了古董望远镜的外观细节特征。设计过程中优先考虑了结构的装配合理性，镜筒采用分段套接结构，物镜端、镜身主体、目镜端分别设置定位止口，配合铜质压圈实现镜片的固定，无需额外粘接即可完成光学组件的装配，中间的连接桥采用铰接结构，转轴处设置阻尼垫片，调节瞳距时具备合适的转动阻尼，不会出现使用过程中镜筒自行移位的问题。外形尺寸方面，整体收拢状态下长度控制在160mm左右，双筒最大展开宽度为180mm，物镜端直径为52mm，目镜端直径为32mm，握持段的直径设置为45mm，符合成年人单手握持的人机尺寸，安装边界上，镜身内部预留的镜片安装槽直径适配42mm口径的物镜组与24mm口径的目镜组，中间连接桥的铰接轴直径为8mm，可直接适配标准规格的望远镜阻尼转轴配件，无需额外定制连接件。镜身表面的装饰环采用过盈配合压装在镜筒分段的衔接位置，既遮挡了装配接缝提升外观完整性，也可作为结构加强筋提升镜筒的径向抗形变能力，目镜端的可调视度环采用梯形螺纹与镜身连接，转动行程为8mm，可满足不同视力使用者的视度调节需求，物镜端的保护圈突出镜身端面2mm，可在设备放置时避免物镜镜片直接接触放置平面造成刮擦。整体结构未设置额外的外挂安装位，保持了古董望远镜的简洁外观特征，所有结构转角处均设置R0.5-R1mm的圆角过渡，既避免铜质零件锐边划伤使用者，也还原了老式金属加工件的工艺特征，壁厚统一设置为2.5mm，在保证铜质镜身结构强度的同时控制整体重量，单台整体重量控制在650g左右，长时间手持观测不会产生过重的负载感。
