户外休憩用钢结构支撑木质遮阳棚

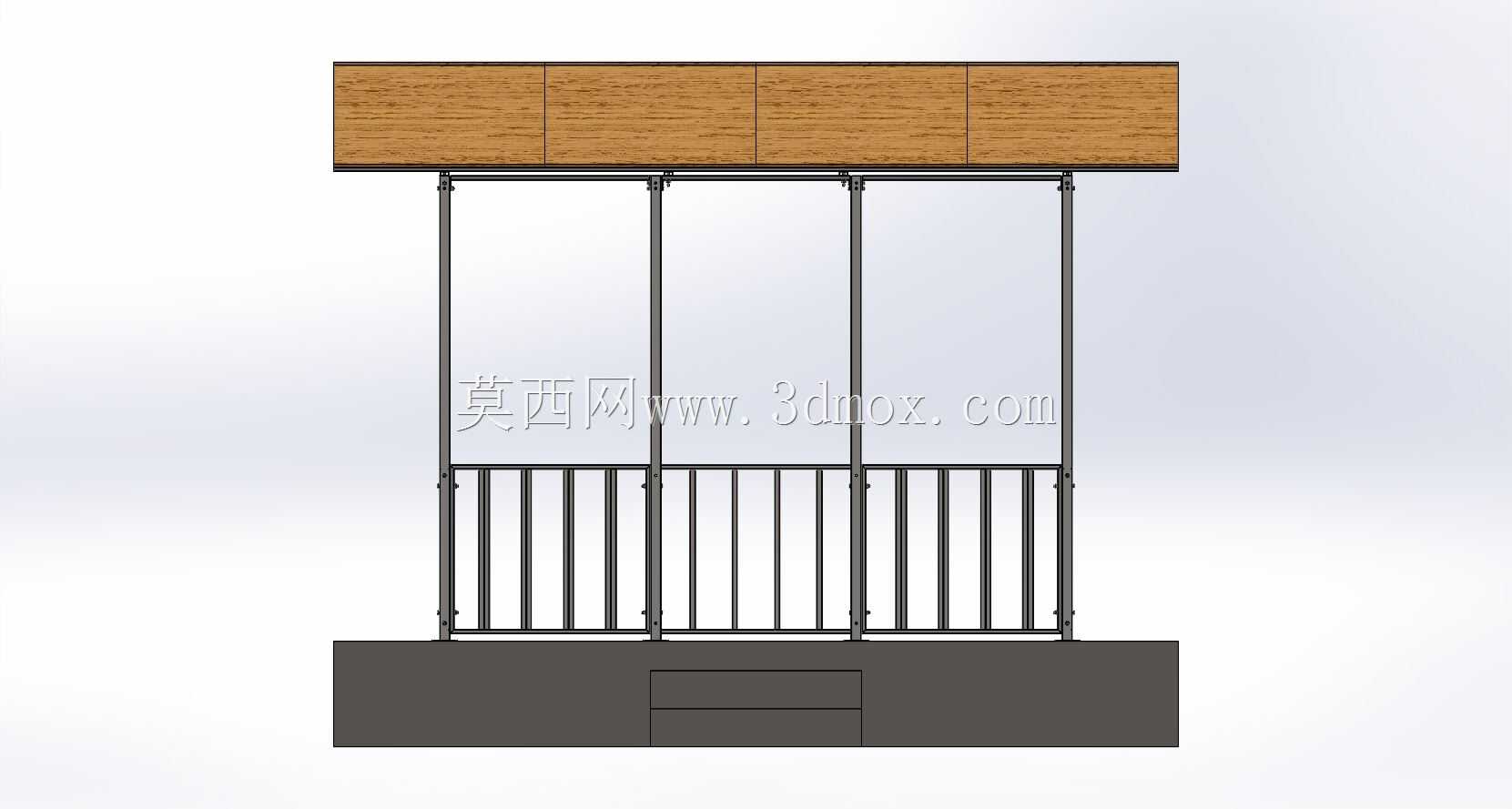

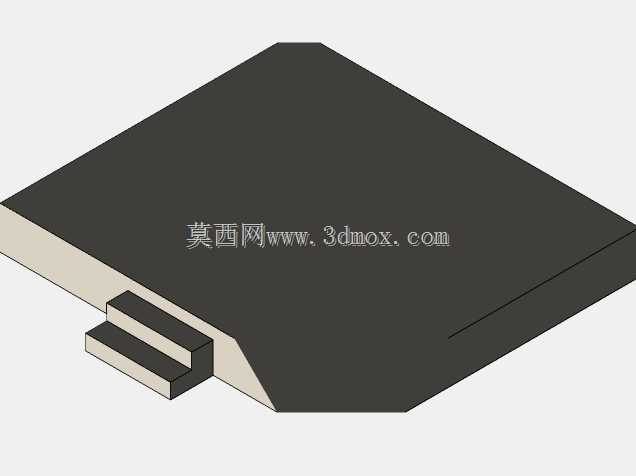

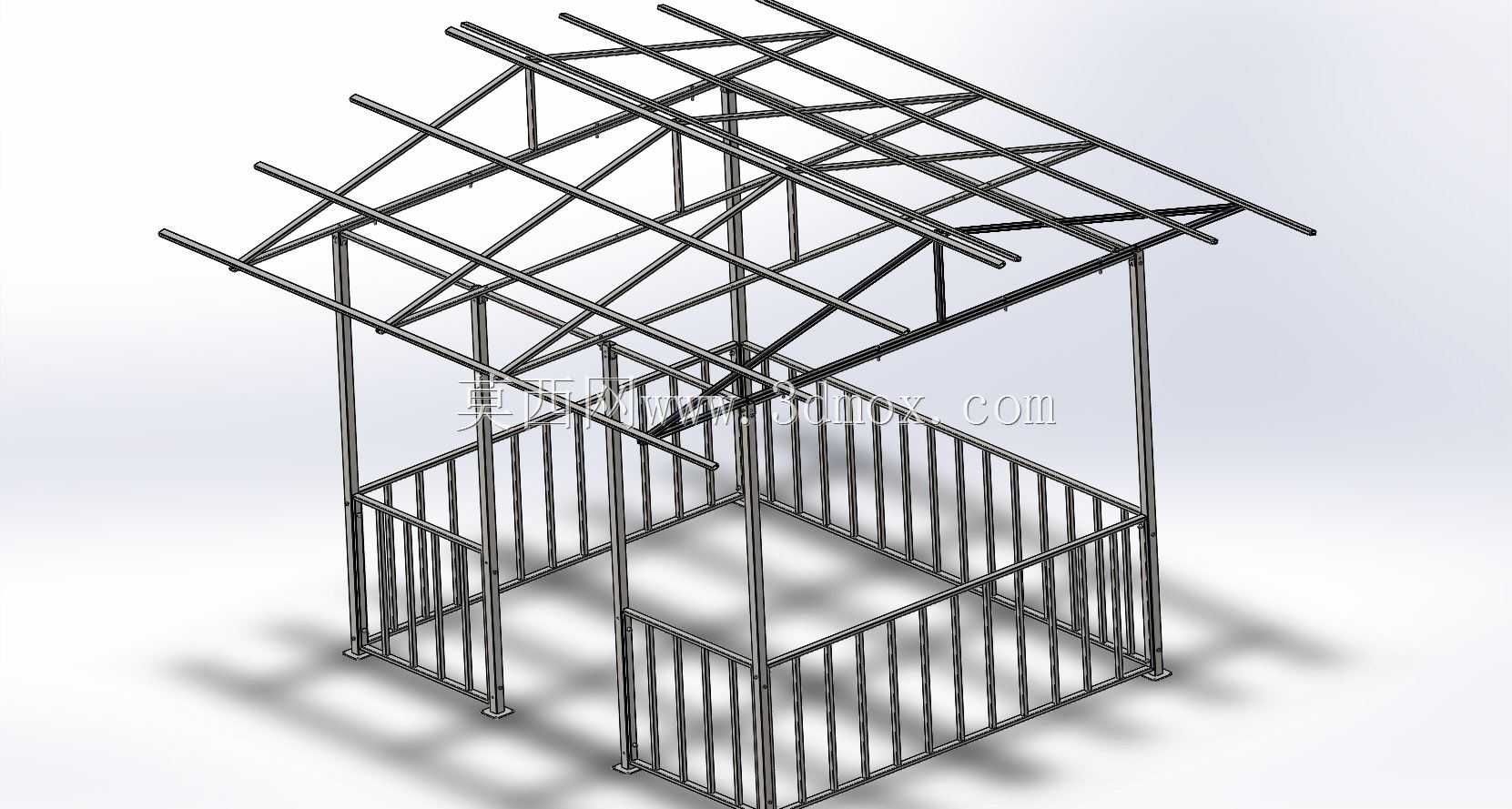

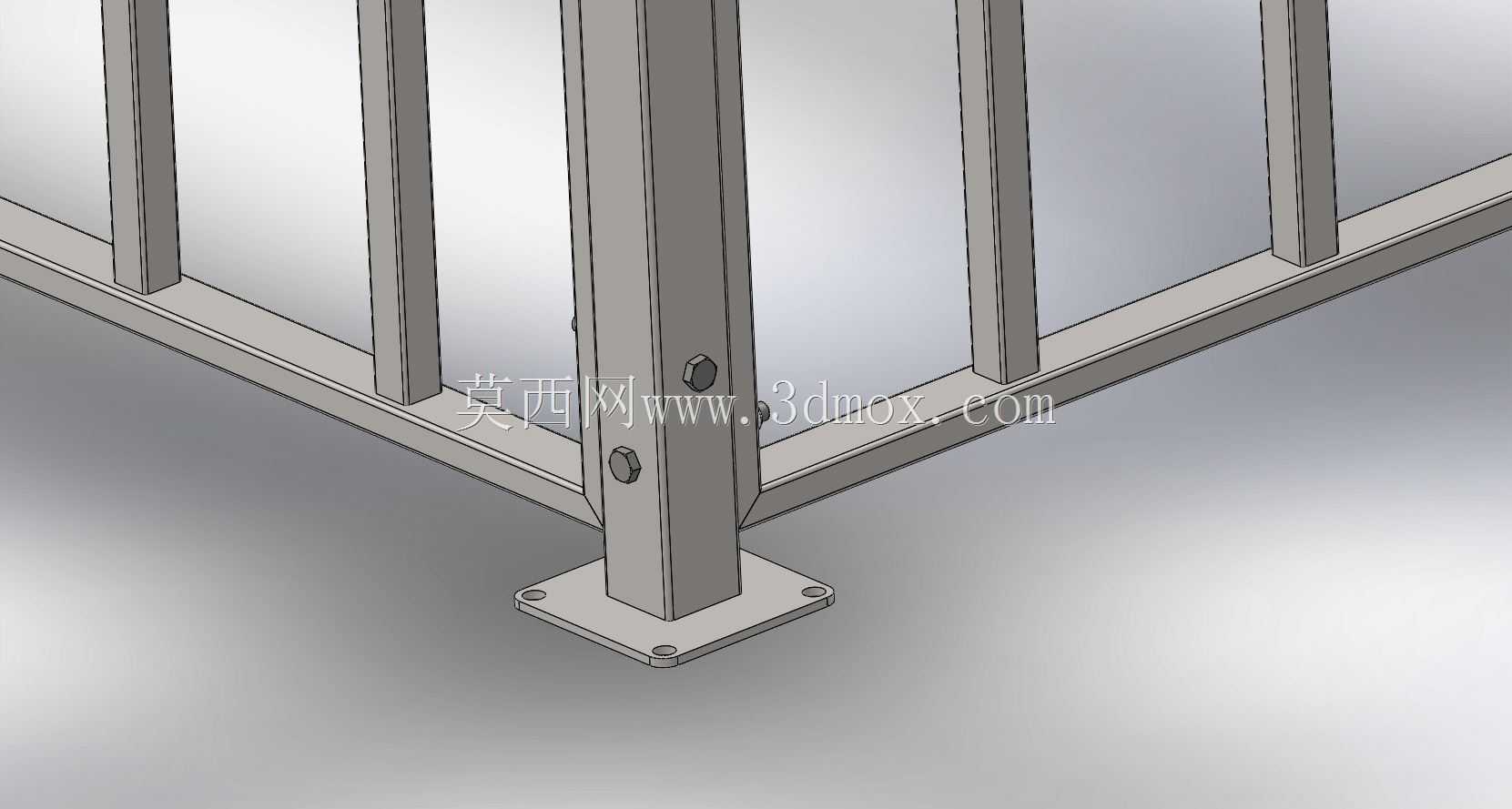

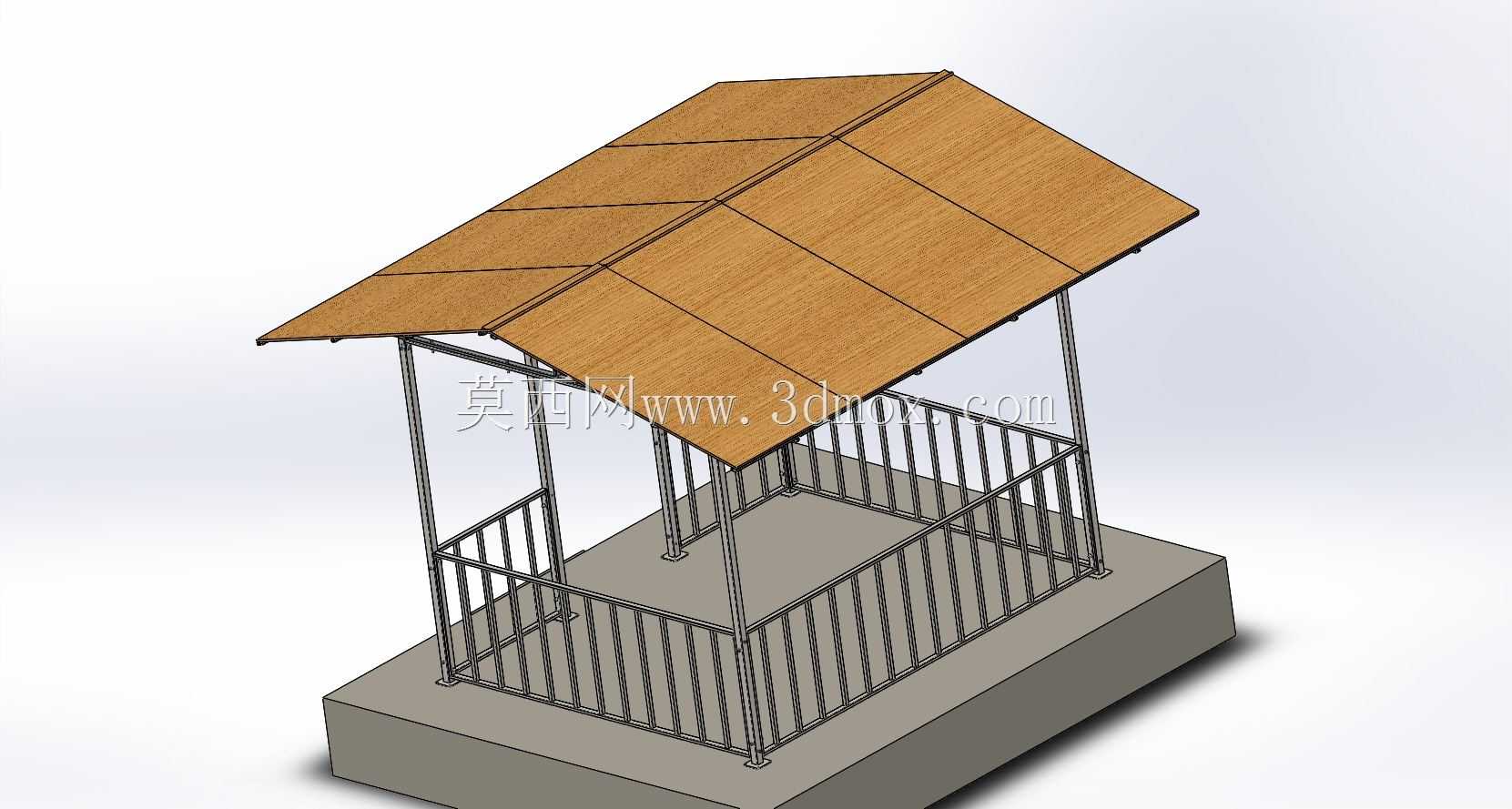

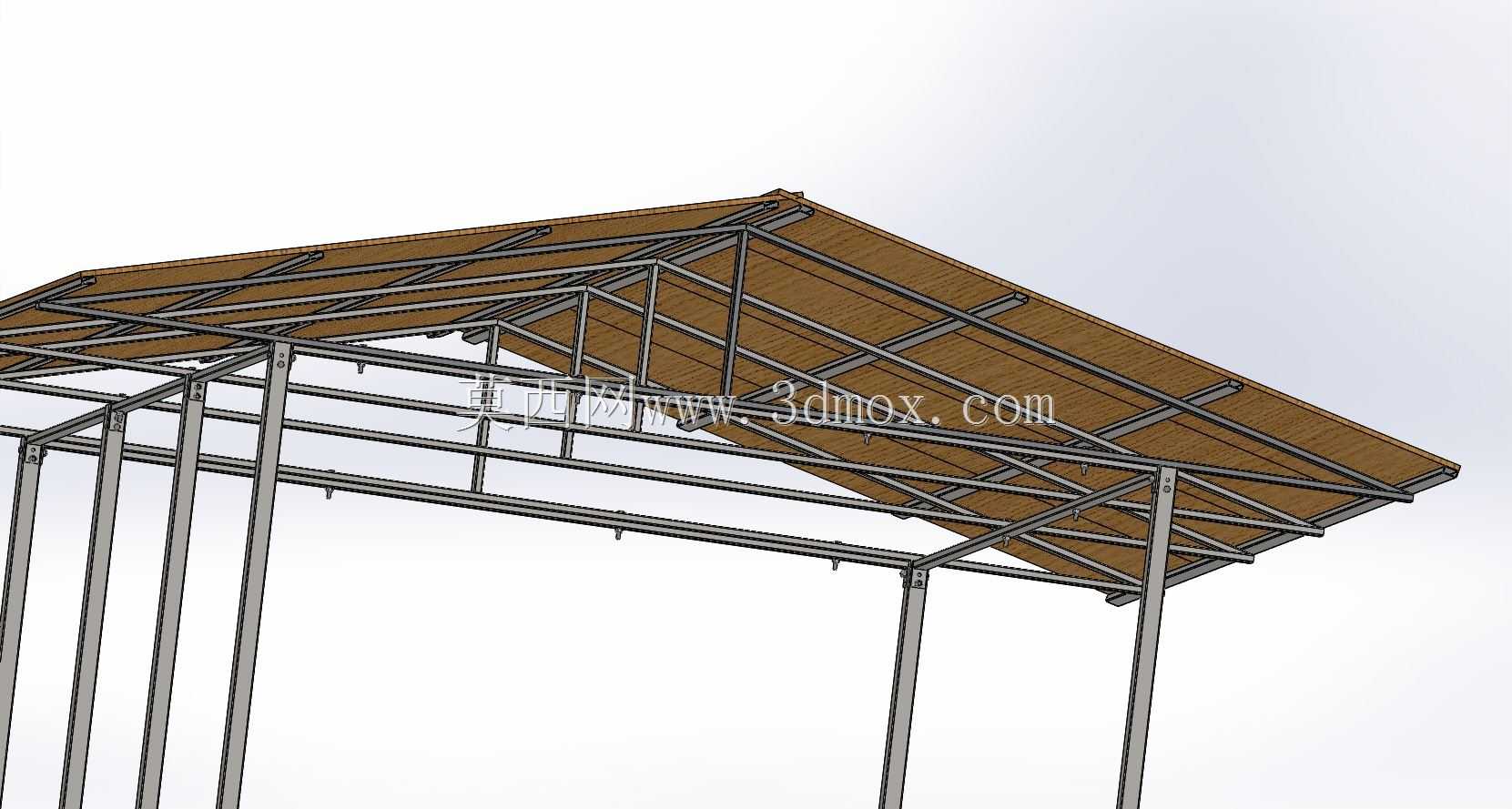

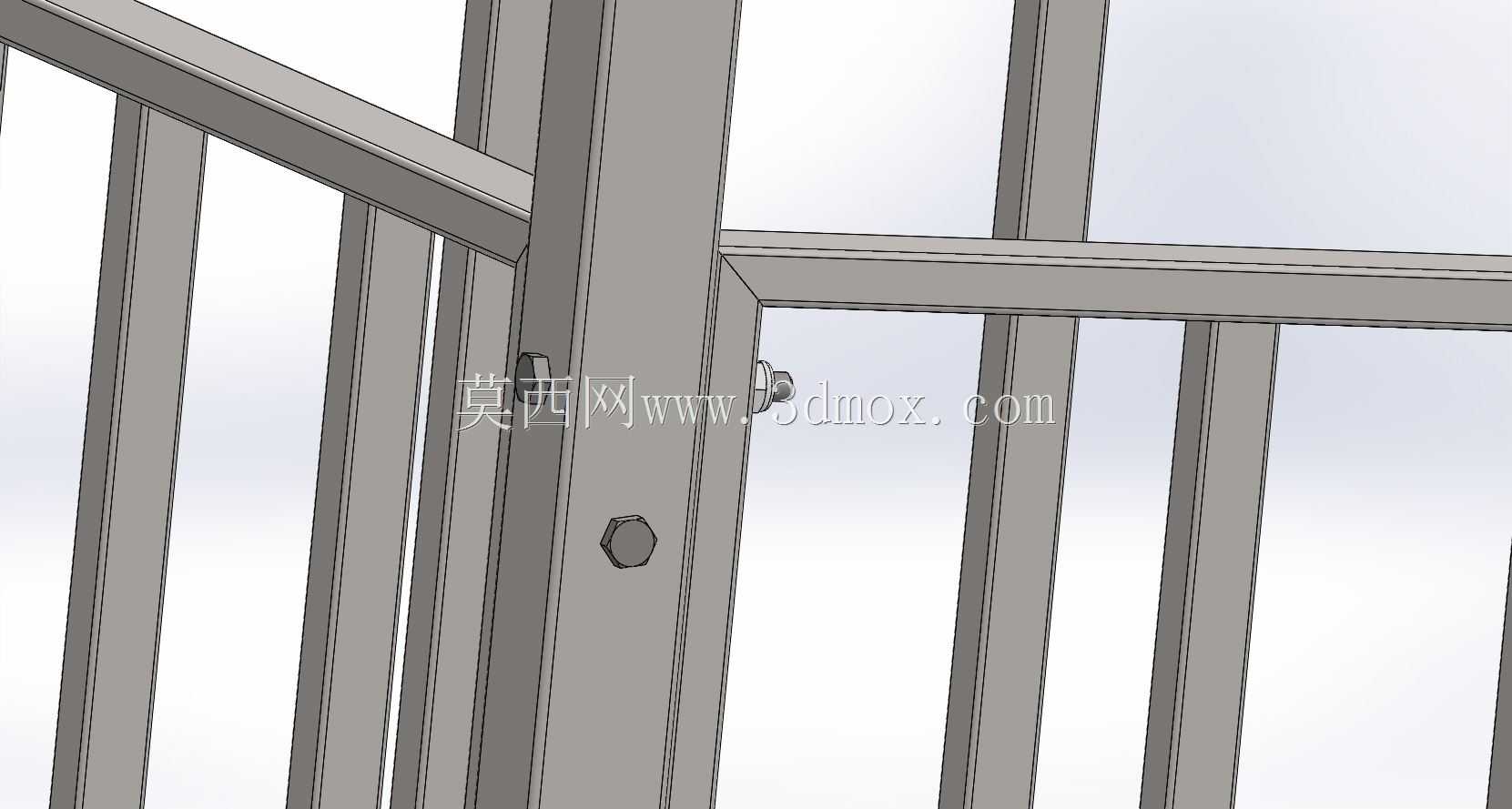

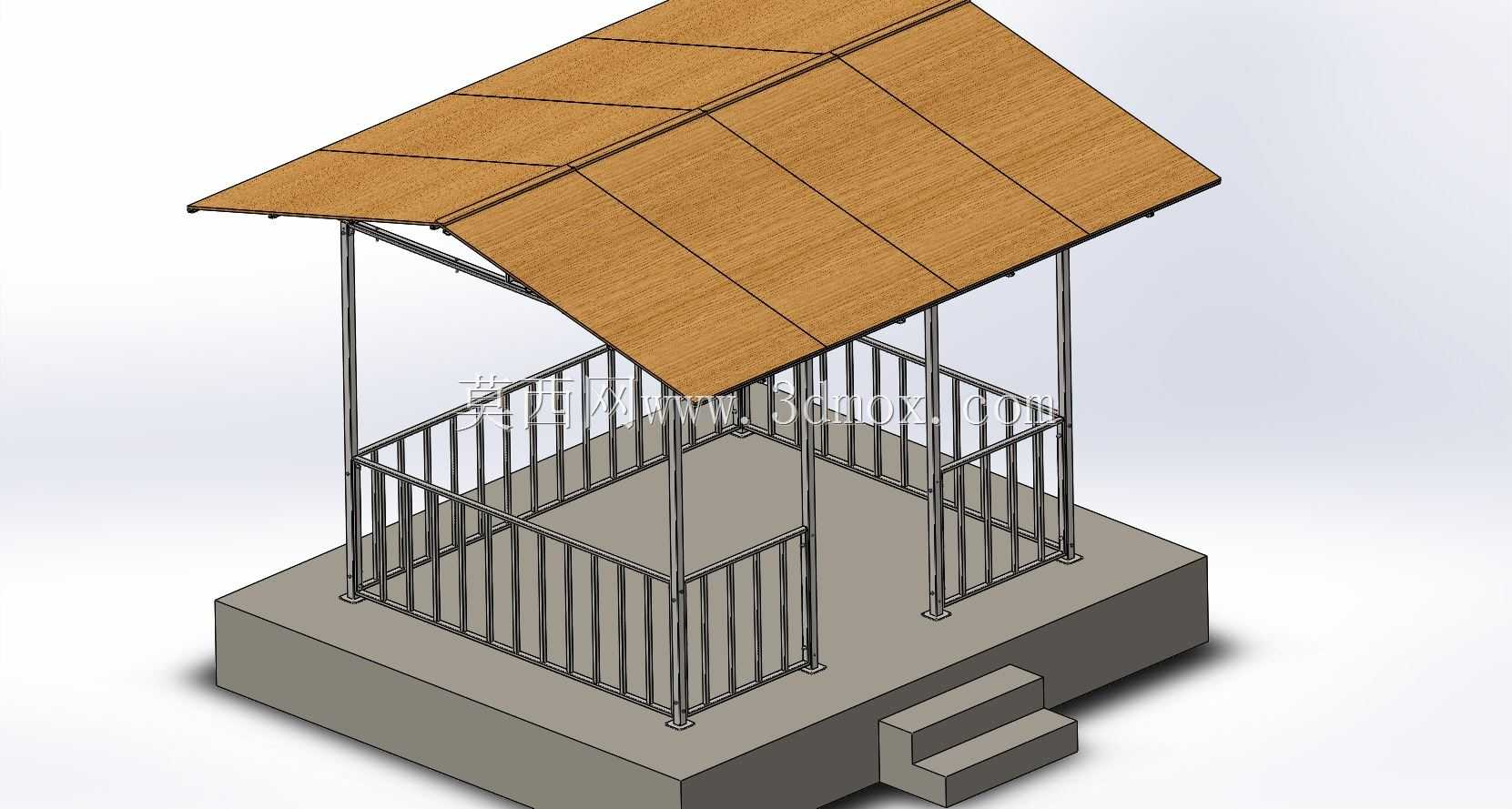

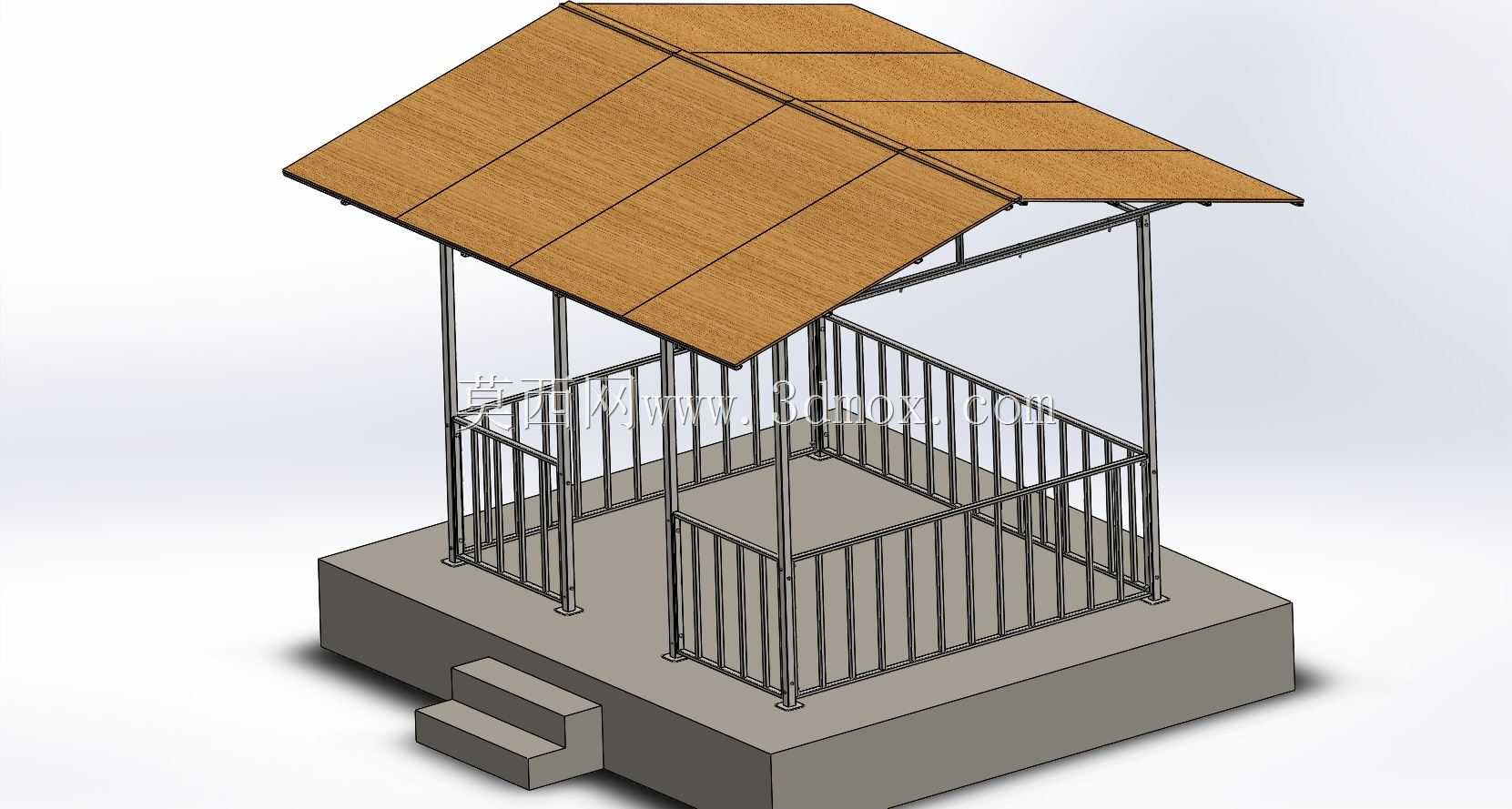

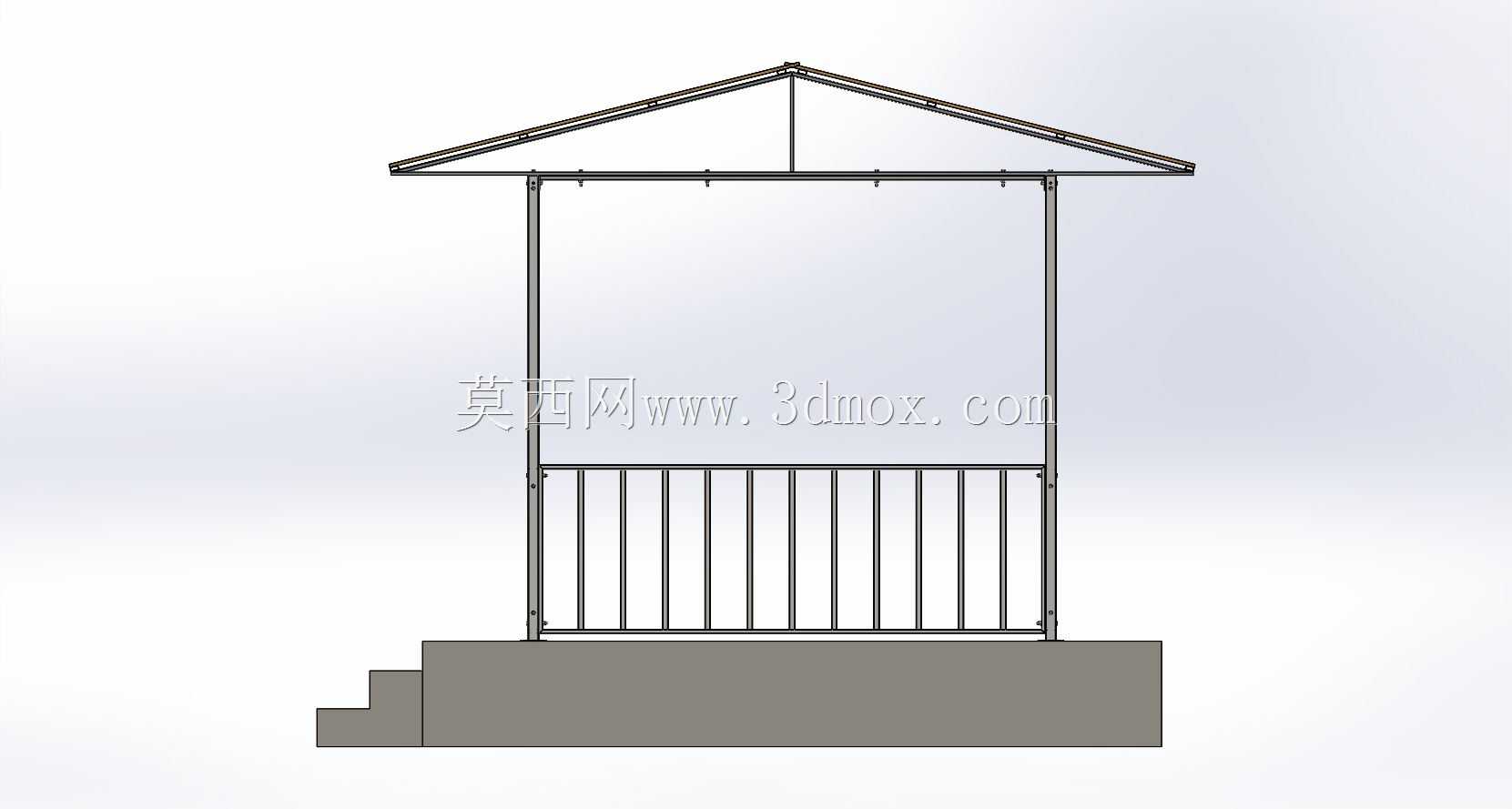

该凉棚模型的设计核心围绕户外小型休憩空间的实际使用需求展开，整体采用混凝土基座搭配金属支撑框架与木质顶棚的组合结构，基座一侧设置两级台阶，方便人员进出棚内空间，基座四周预留的金属护栏安装位，可直接匹配对应规格的竖杆式护栏，保障棚内活动的安全边界。从应用场景来看，这类结构可直接用于社区公园边角休憩点、厂区户外吸烟区、私家院落休闲区、景区步道临时休息点等场景，既能够为停留人员遮挡直射阳光，也可在小雨天气提供临时避雨空间，棚内预留的平整台面可根据使用需求加装休闲桌椅、小型置物台，适配不同场景的使用功能。设计过程中优先考虑了现场安装的便捷性，所有金属支撑立柱均采用底部法兰盘与混凝土基座预埋螺栓连接的形式，无需现场大规模焊接作业，立柱之间的横向连接杆件采用螺栓锁紧固定，护栏竖杆与上下横杆也采用预制孔位插接后紧固的结构，现场施工时仅需按照装配定位依次锁紧连接件即可完成主体搭建，大幅降低现场施工的难度与周期。顶棚部分采用分块拼接的木质板材，每块板材都预设了与顶部金属龙骨连接的定位孔，板材之间预留均匀的伸缩间隙，可抵消木质材料受温湿度影响产生的形变，避免长期使用后出现起拱、开裂问题；顶棚采用双坡对称的倾斜角度，该角度经过排水路径验算，可保证降雨时雨水快速沿坡面流向棚体两侧，不会在顶棚表面积存，同时坡面的挑出长度超出下方护栏边界一定距离，可避免雨水斜飘进入棚内活动区域。外形尺寸的设定充分考虑了小型户外空间的安装边界，基座占地面积控制在常规小型休憩设施的合理范围内，整体高度满足成年人在棚内正常站立行走不会碰头，同时不会因高度过高导致整体抗风性能下降；基座的厚度设定参考了户外地面硬化的常规标准，可直接放置在经过平整硬化的户外地面，也可根据现场地质条件调整预埋深度，适配不同的安装场地。护栏的竖杆间距符合户外休憩设施的安全规范要求，可防止儿童从栏杆间隙钻出，台阶的高度与宽度也按照人体工程学的常规踏步尺寸设定，人员上下时不会出现踏空或抬脚过高的问题。整个模型的结构拆分完全贴合实际加工工艺，金属构件可直接采用型材切割、钻孔后镀锌防锈处理，木质板材可做防腐碳化处理适配户外使用环境，各部件的连接位置均预留了合理的装配公差，保证加工完成的构件可顺利完成组装，不会出现孔位错位无法装配的问题。
