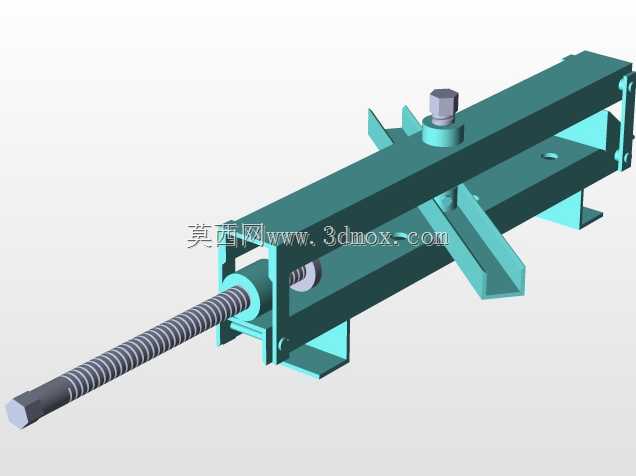

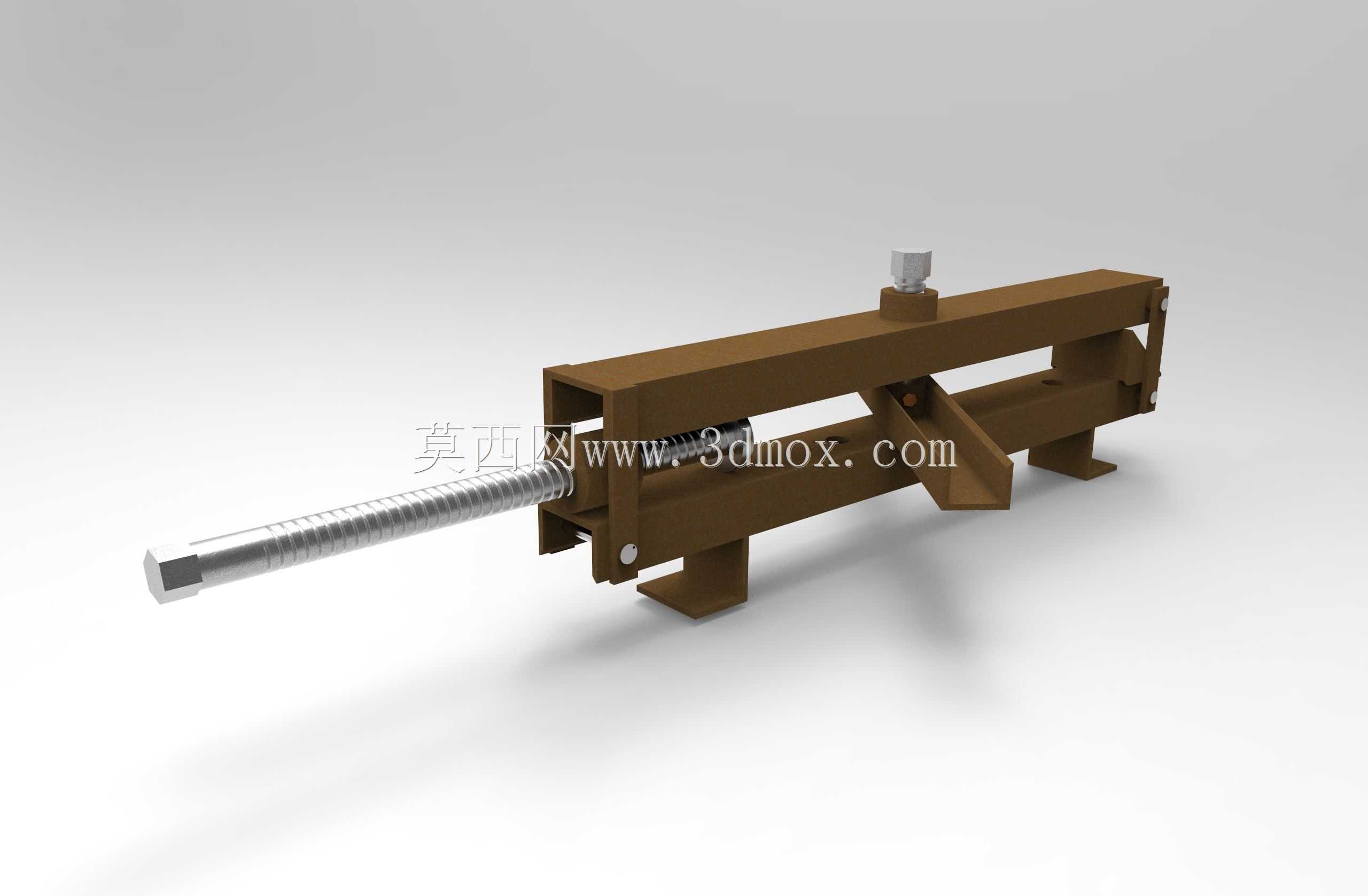

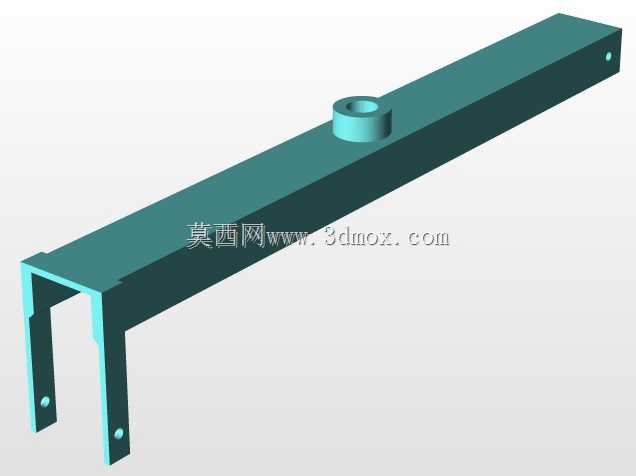

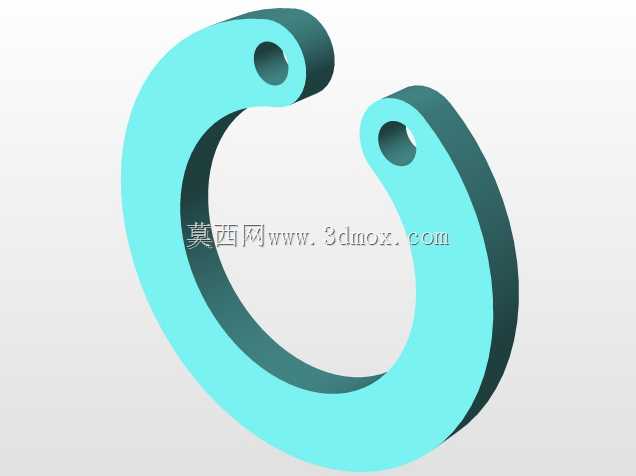

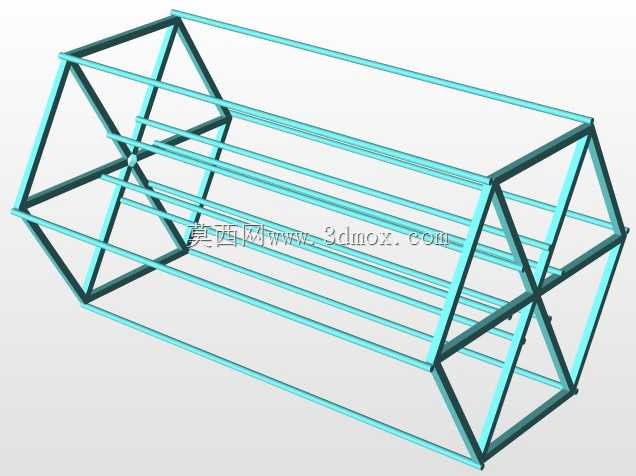

这套螺杆驱动式手动夹紧工装,主要面向中小尺寸工件的铣削、钻孔、装配工位的定位需求,在通用机加工车间、钳工装配台、工装返修工位都有很高的适配性。整体采用框架式焊接机身作为承载主体,长条形的主体框架沿长度方向布置梯形传动螺杆,螺杆一端延伸出框架端面,加工出四方扳手头,可直接配套棘轮扳手或者呆扳手施加扭矩,不需要额外定制专用操作件,现场使用的适配性很强。

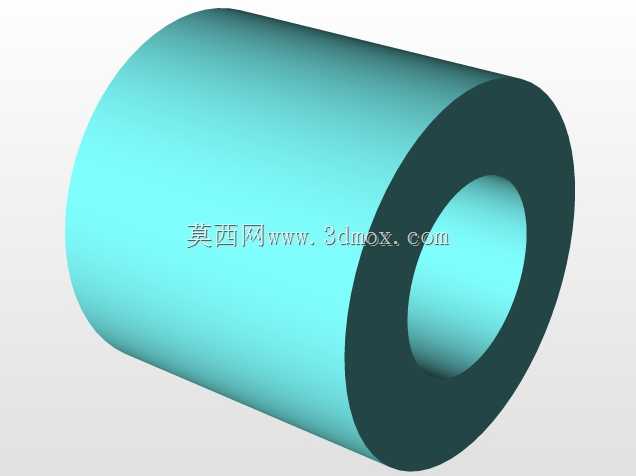

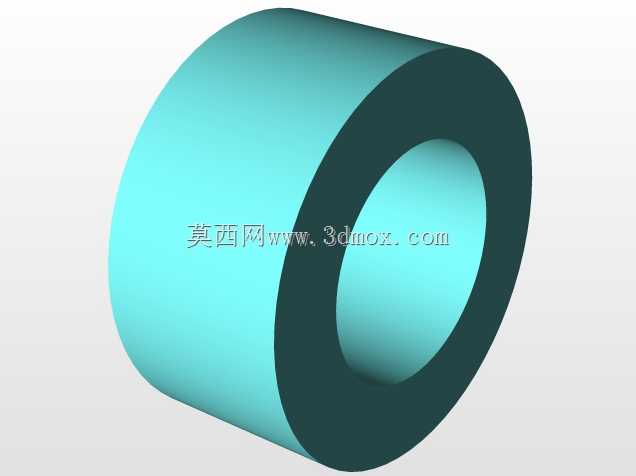

从功能逻辑上看,这套机构没有采用复杂的气动或者液压驱动方案,完全依靠梯形螺纹的机械增力特性实现夹紧:转动外侧螺杆时,螺杆带动框架内部的滑动压块沿框架内腔的导向面平移,压块和框架另一端的固定挡块形成对夹空间,工件放置在两者之间的支撑座上,随着螺杆进给逐步被压紧。梯形螺纹本身具备自锁特性,夹紧完成后即使撤去扳手的外力,压块也不会因为切削振动或者工件反作用力出现松退,在断续切削的加工场景下可靠性远高于普通细牙螺纹夹紧结构。

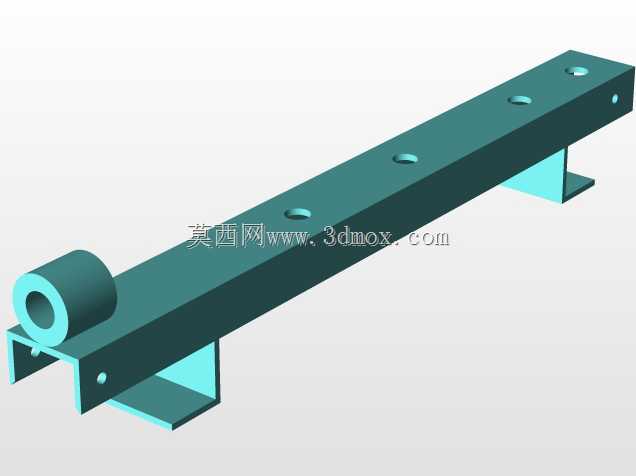

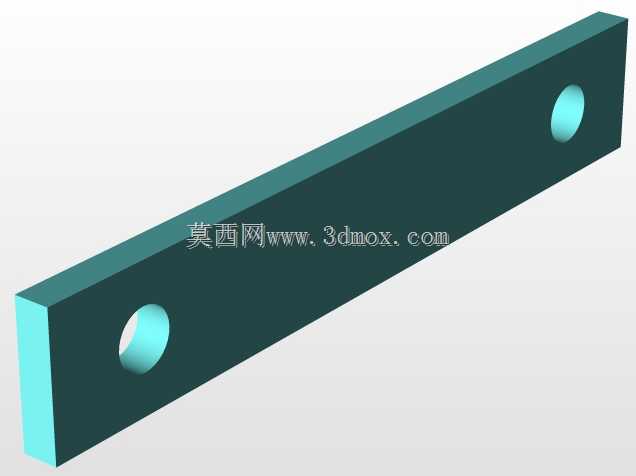

设计阶段优先考虑了现场安装的边界兼容性:框架底部设置了两个带安装孔的支撑脚,两个支脚的中心距、安装孔孔径都按照标准钳工台T型槽间距预留,既可以直接通过T型螺栓固定在机床工作台上,也可以临时放置在装配平台上,通过压板压接支脚完成固定,不需要对现有工作台做二次改造。框架内腔的导向面做了铣削加工,粗糙度控制在Ra3.2以内,滑动压块和导向面之间预留0.05到0.1毫米的配合间隙,既保证滑动顺畅无卡滞,又能避免压块进给过程中出现上下翘曲,保证夹紧力始终沿螺杆轴向传递,不会对工件产生额外的侧向剪切力。
框架顶部还设置了一个辅助锁紧顶丝,当主夹紧动作完成后,可以拧紧这个顶丝压在滑动压块的上表面,进一步消除压块和框架导向面之间的配合间隙,在重切削工况下可以大幅降低夹紧系统的刚性形变。压块和固定挡块的夹持面都做了平面度处理,针对不同外形的工件,还可以在两个夹持面之间加装V型块或者软质钳口垫板,不需要改动主体结构就能适配圆棒、异形件、薄壁件的夹持需求,整套机构没有易损的电子元件,维护只需要定期在螺纹副和导向面涂抹润滑脂,在多品种小批量的生产场景下,投入成本和维护成本都远低于自动化夹紧方案。
