悬停式图纸检视放大镜结构设计

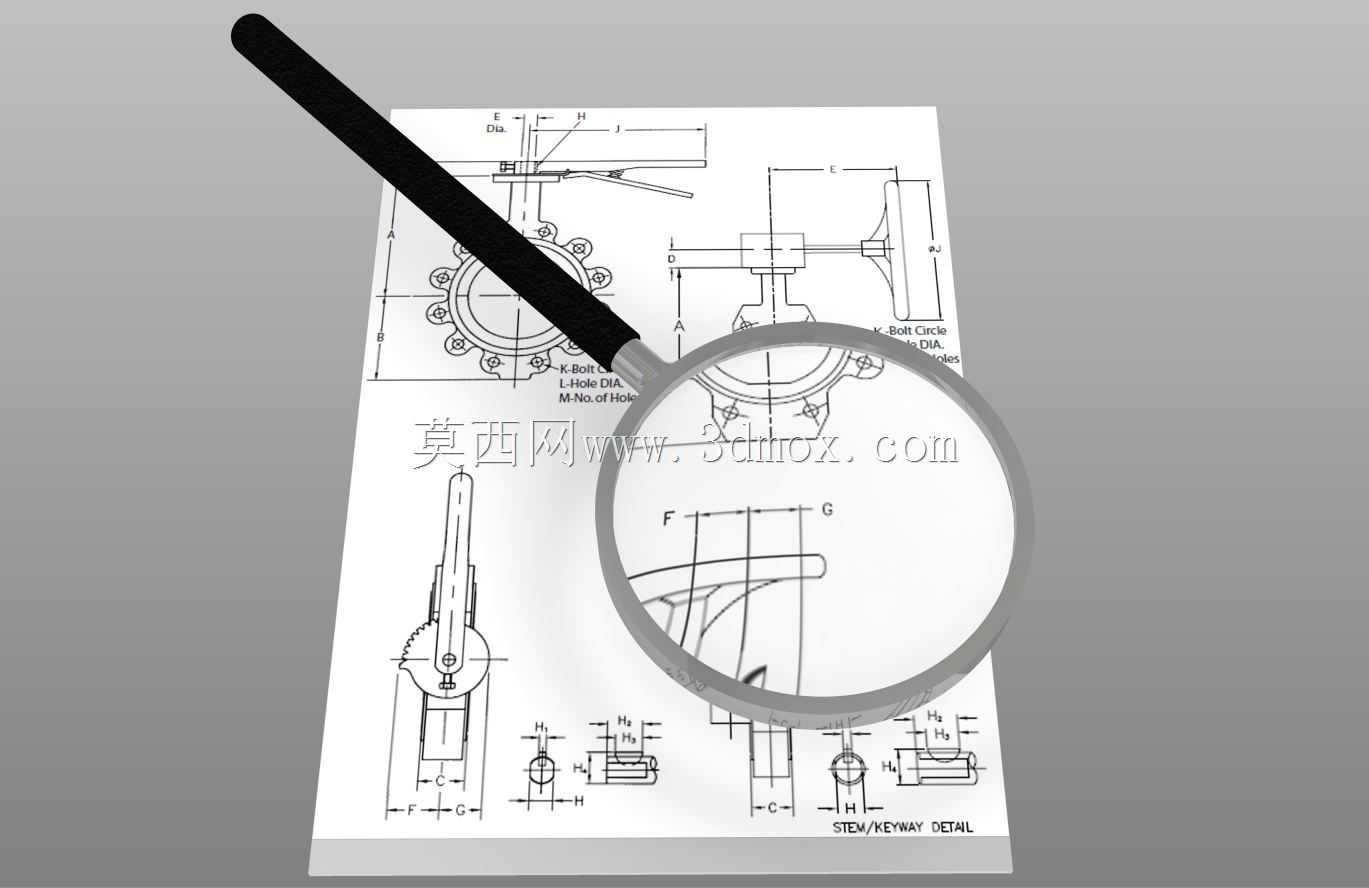

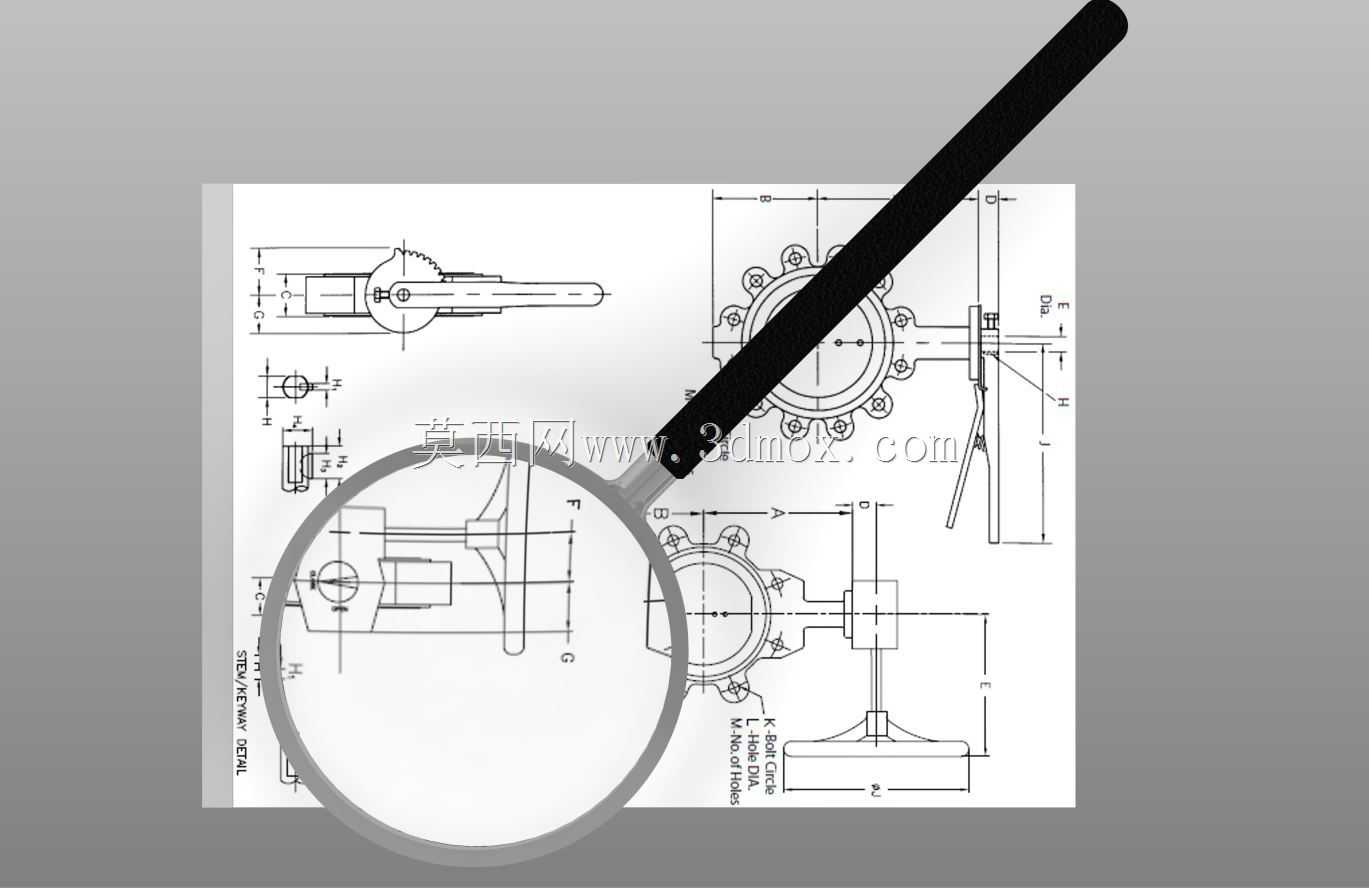

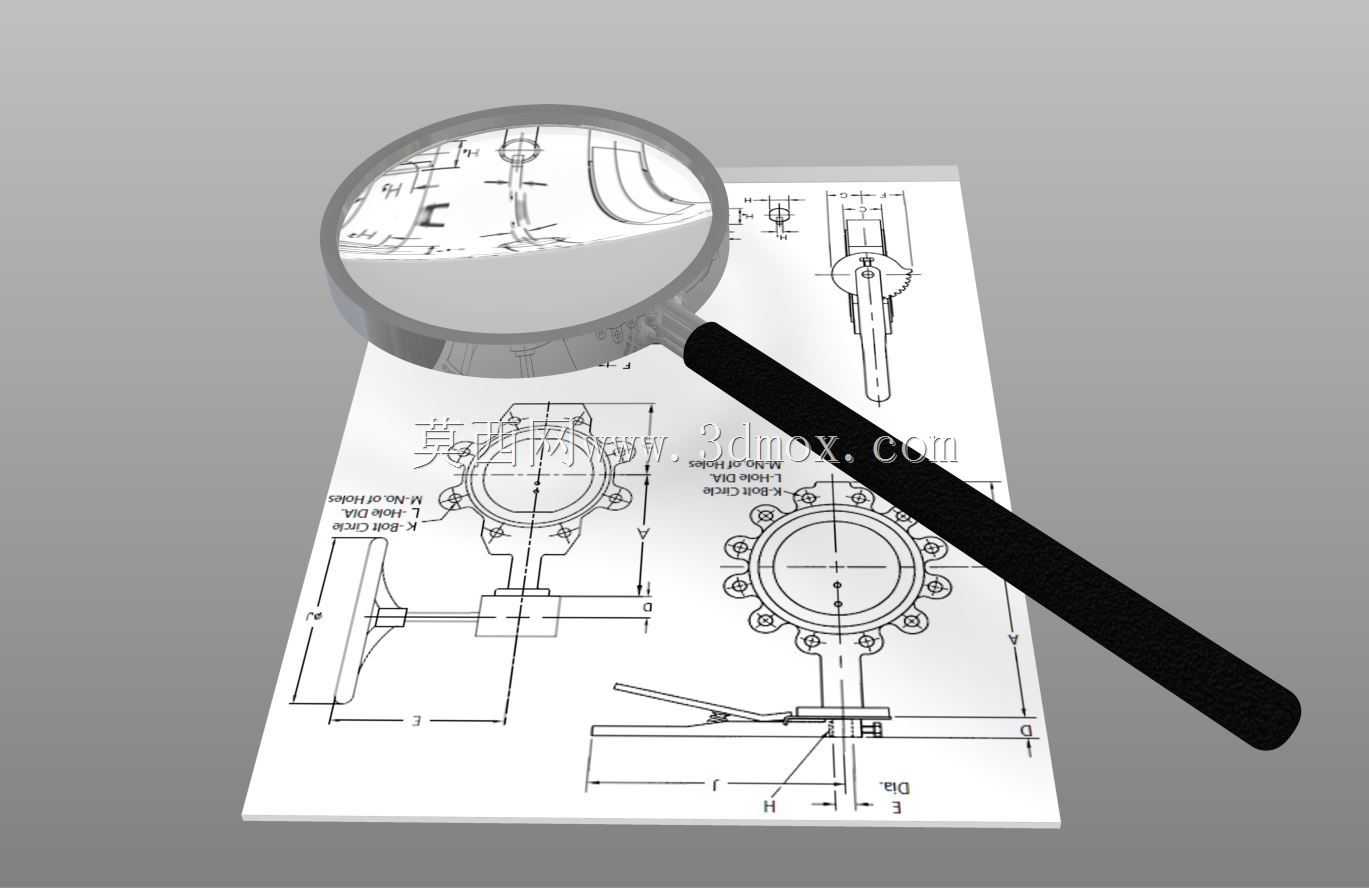

在机械加工车间的检验工位、设计部门的图纸校审环节，常需要对工程图纸上的细小尺寸标注、公差符号、局部剖面细节进行放大辨识，普通手持放大镜需要长期握持，容易遮挡视线且手部抖动会影响读数稳定性，这款悬停式放大镜正是针对这类场景开发的桌面辅助检视工具。

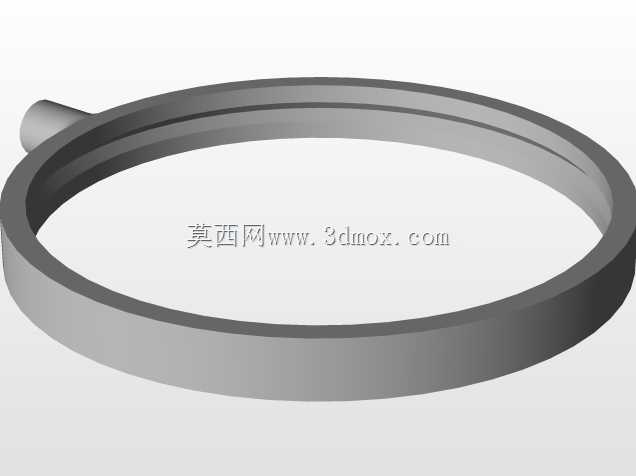

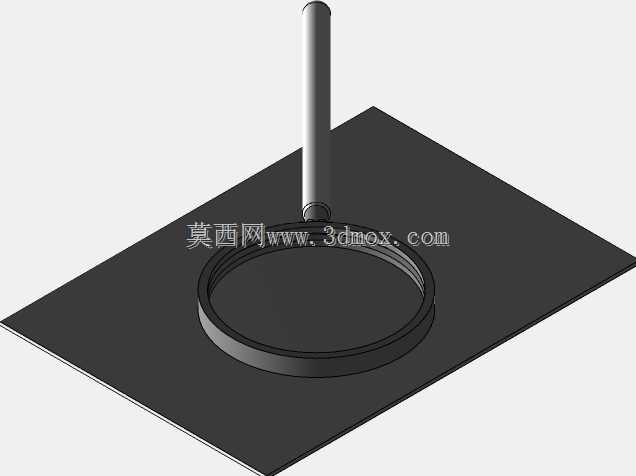

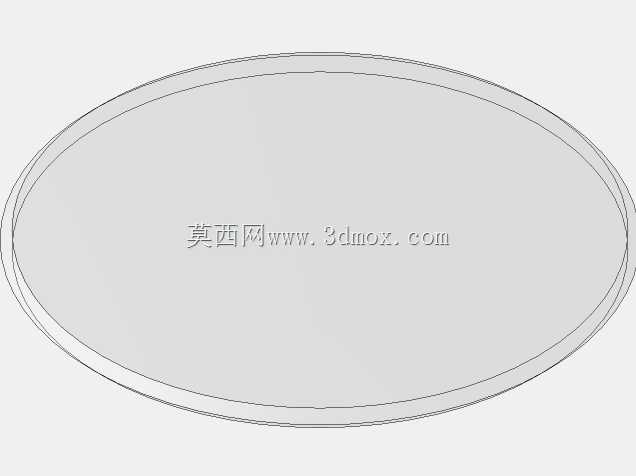

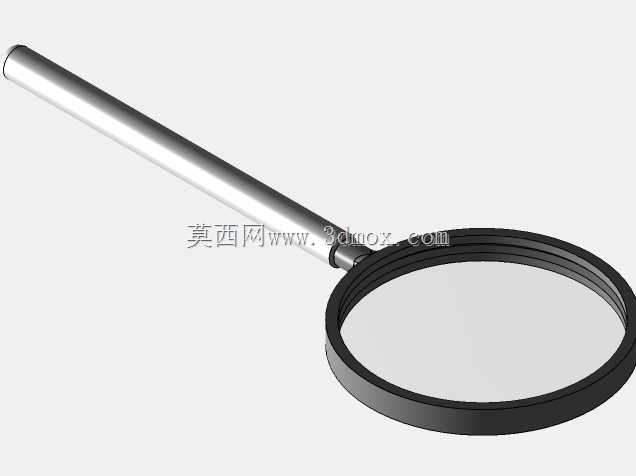

从结构组成来看，整套装置分为光学镜片组件、长操作手柄、环形配重底座与可调支撑臂四个核心部分。镜片采用圆形高透光学玻璃，边缘做包边防护处理，避免磕碰崩边；长手柄采用细长直杆造型，表面做防滑处理，操作人员可直接握持手柄调整镜片的悬停位置，无需俯身贴近图纸。底座采用圆盘式铸铁配重结构，依靠自身重量保证整台装置放置在桌面时不会侧翻，底座与支撑臂的连接位置设置了阻尼转轴，可带动镜片在水平方向360度旋转，同时支撑臂的俯仰角度也可在0到90度范围内无级调整，能够将镜片精准悬停在图纸任意需要放大的区域上方，调整到位后可依靠转轴阻尼保持位置固定，无需持续手扶。

设计过程中优先考虑了操作视野的开放性，没有采用全封闭的罩式支架，而是用单杆支撑搭配圆形镜片，镜片下方留出充足的操作空间，设计人员在放大检视图纸的同时，还可以手持铅笔在图纸上做标记，不会被支架结构干涉。镜片的焦距经过校准，悬停在常规A0、A1工程图纸上方时，可将局部区域放大3到5倍，足够清晰辨识0.5毫米以下的细小标注字符，同时镜片的透光率经过优化，不会产生明显的图像畸变，避免尺寸读数出现视觉偏差。

安装边界方面，整套装置的底座直径控制在150毫米以内，放置在绘图桌面上仅占用很小的台面空间，支撑臂完全展开后水平覆盖半径可达400毫米，足以覆盖整张A3图纸的所有区域，不需要频繁移动底座位置。装置整体无需外接电源，也没有复杂的传动结构，日常使用中仅需要定期清洁镜片表面、在转轴位置补充少量润滑脂即可维持操作手感，除了工程图纸检视之外，也可用于小件五金零件的外观瑕疵检查、印刷线路板的焊点目视检验等场景，适配多类需要近距离目视放大的工位需求。
