家用平板式清洁拖把结构设计方案

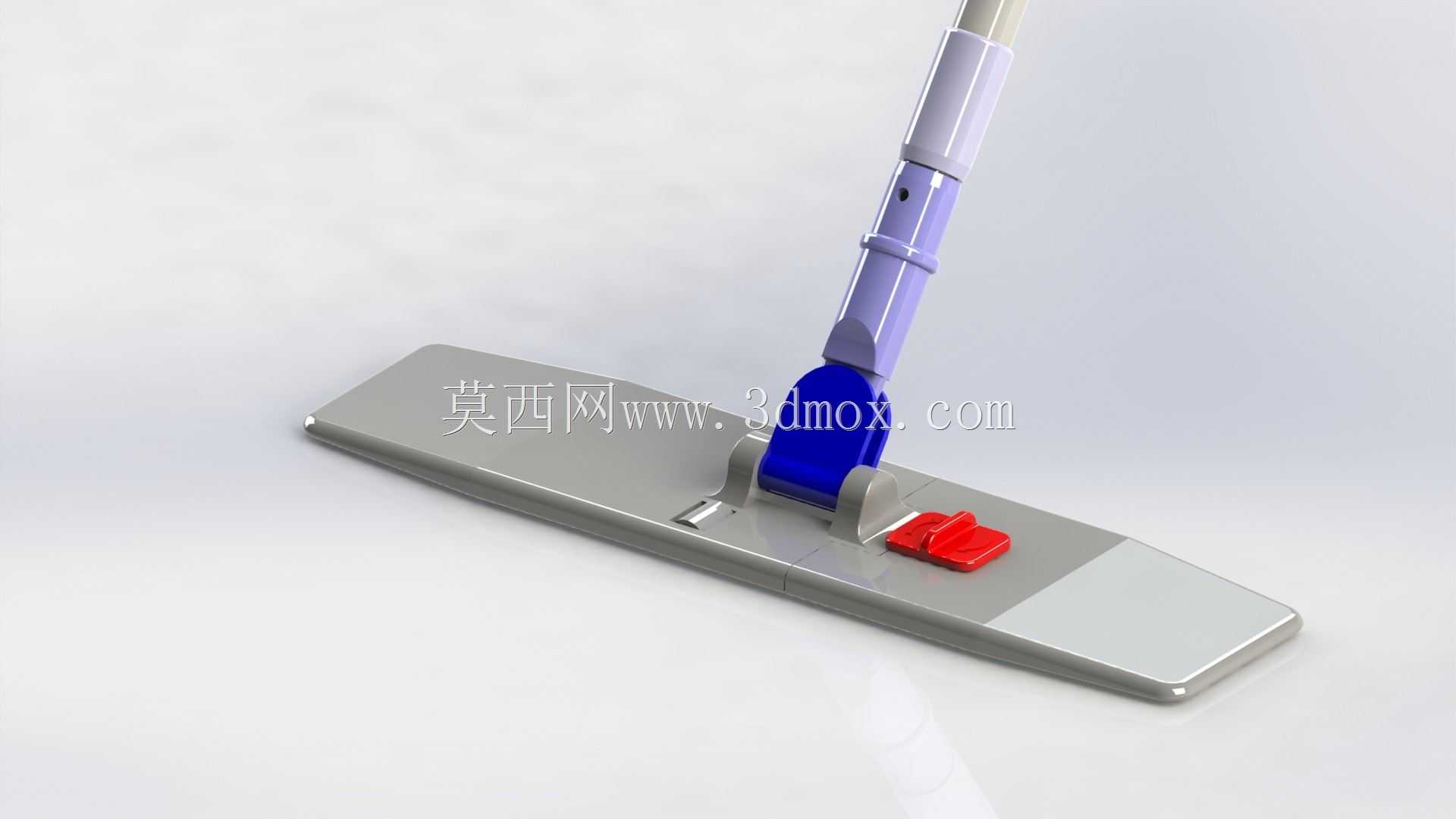

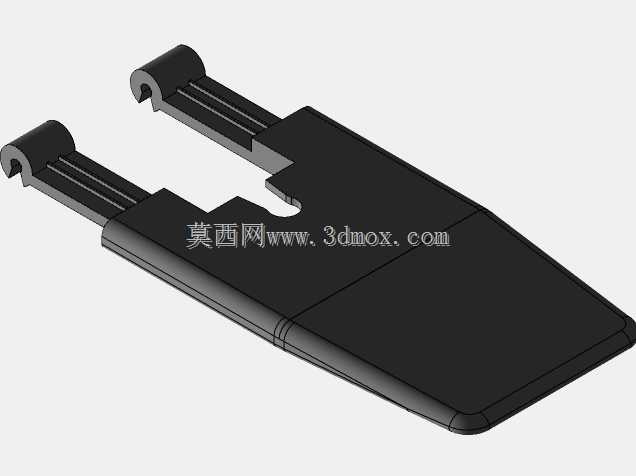

这款平板拖把的建模核心围绕日常硬质地面清洁场景展开，覆盖家庭厨卫、客厅瓷砖以及办公区域平整地坪的使用需求。拖板采用长条形窄边轮廓，整体长宽比例控制在合理区间，既能够伸入沙发底、柜底等低矮缝隙，也可在开阔地面实现单次大宽度擦拭，减少往复拖动次数。拖板底面预留粘贴式清洁布安装位，边缘做微弧过渡，避免清洁过程中刮伤地板表面，同时保证拖布与地面的贴合压力均匀分布。

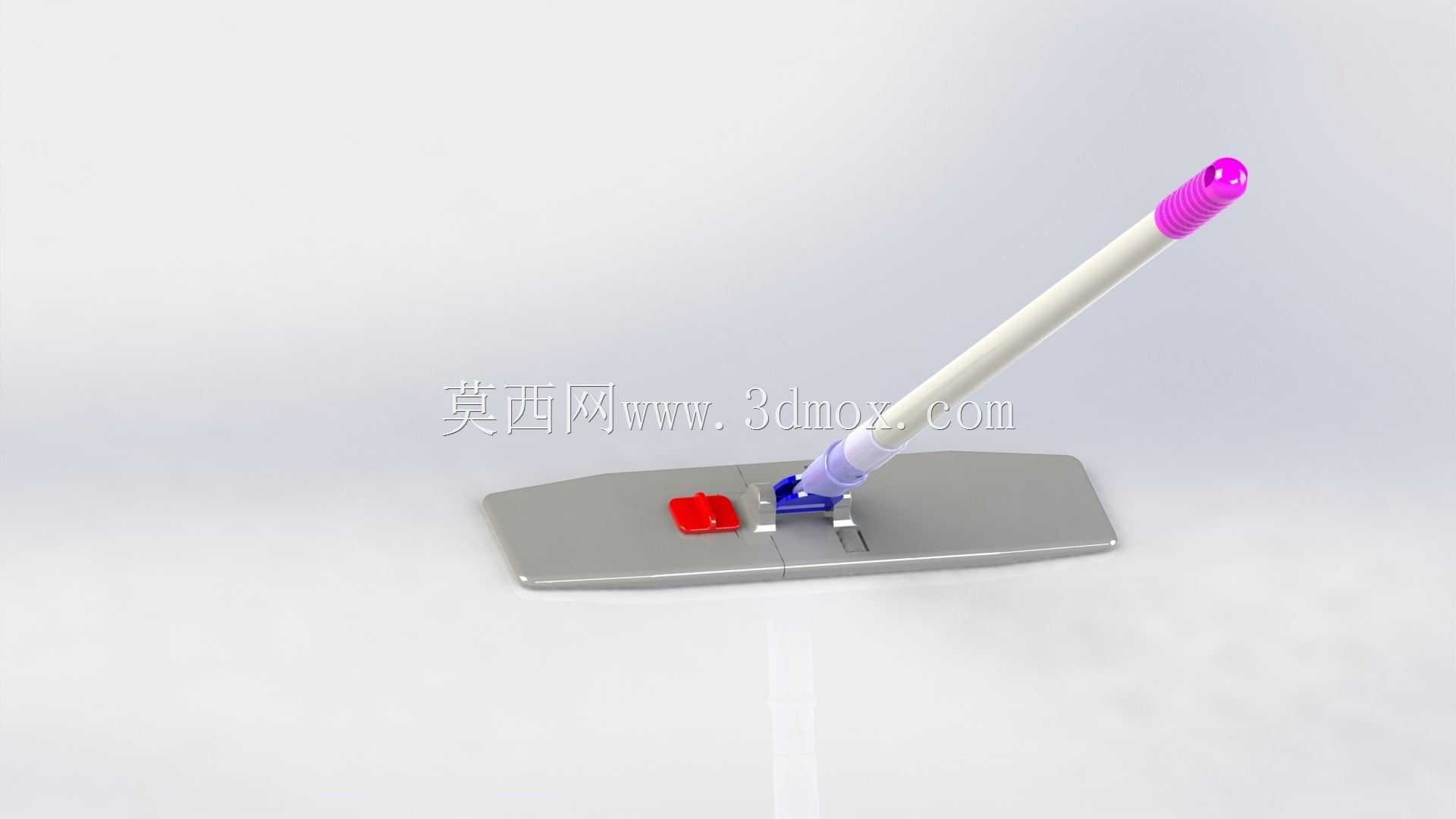

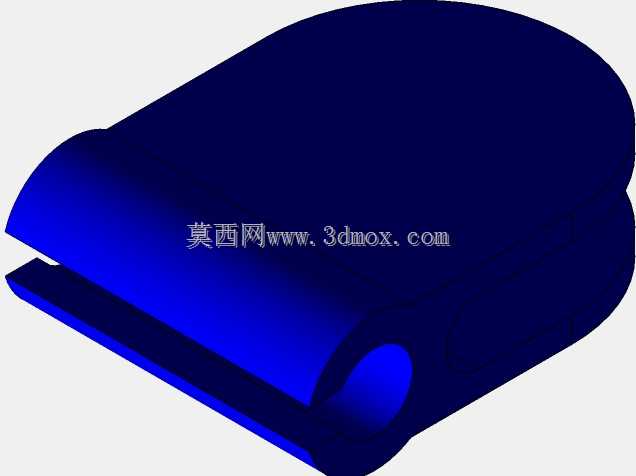

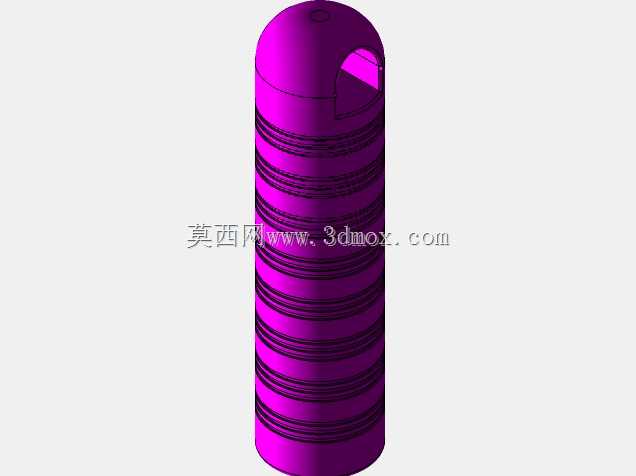

连接部位采用万向铰接结构，手柄与拖板之间可实现多自由度转动，使用者站立状态下无需弯腰即可调整拖板朝向，应对墙角、家具边缘等狭窄区域时，可通过手腕小幅度动作改变擦拭方向。铰接座与拖板主体之间设置限位结构，防止转动角度过大导致结构干涉，同时保证拖板在前后推拉过程中始终保持与地面平行。手柄采用分段式杆体设计，不同段之间通过锁紧套连接，可根据使用者身高调整总长度，杆体外径符合人手握持的人机尺寸，长时间操作不易产生疲劳。

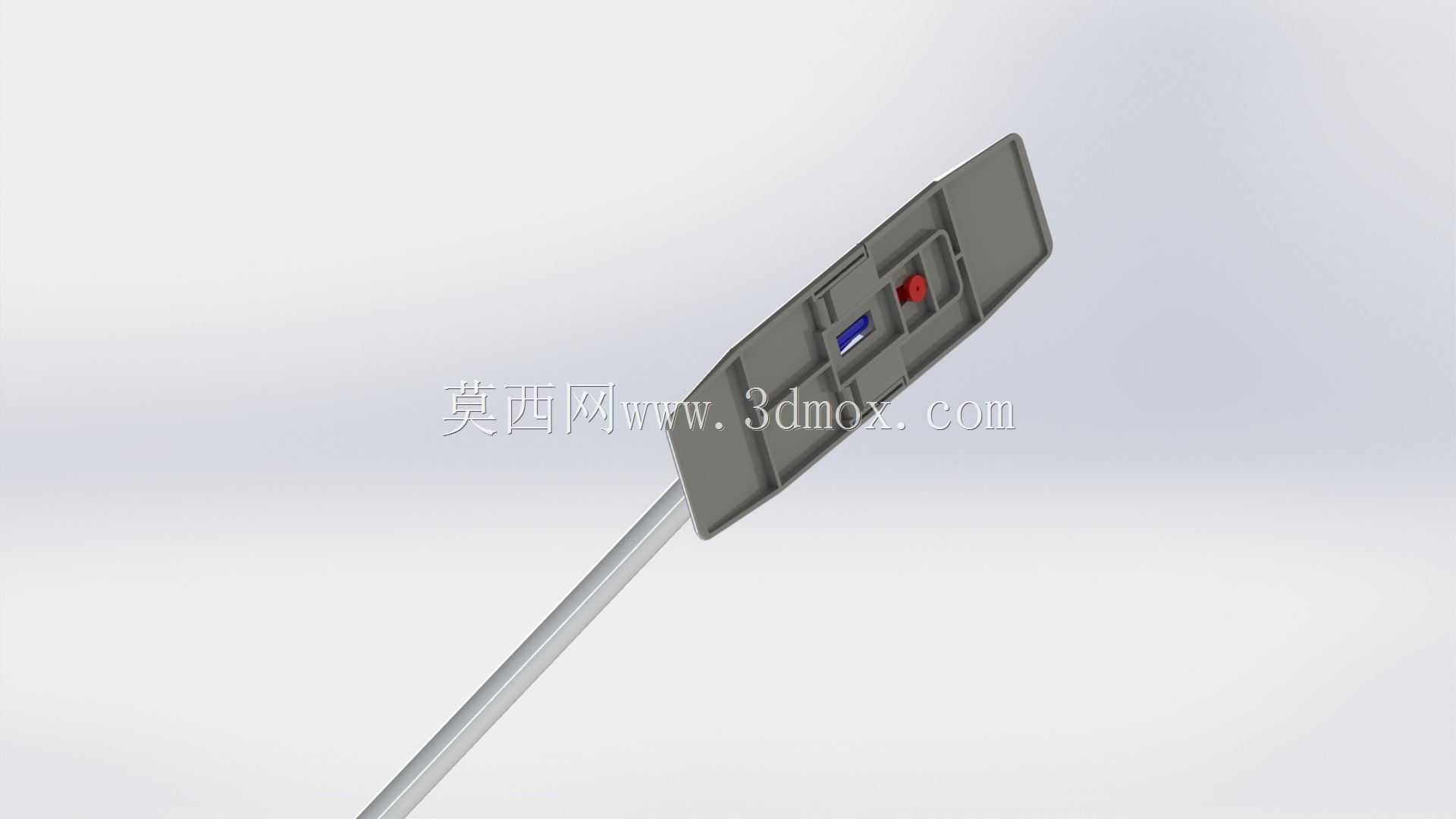

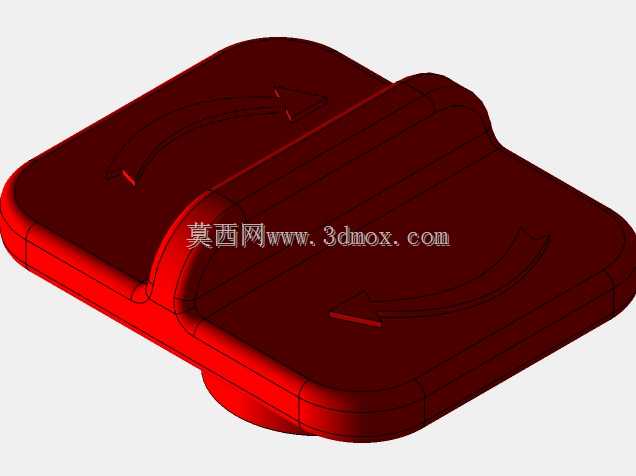

拖板上表面设置红色卡扣式固定件，用于夹紧拖布两端，相比单纯粘贴固定，该结构可避免拖布在反复推拉过程中移位，拆卸清洗时只需扳开卡扣即可快速取下拖布。铰接座与拖板的安装位置经过受力校核，载荷主要集中在拖板中部，拖动时弯矩沿拖板长度方向向两端分散，可降低长期使用后中部断裂的风险。杆体与铰接座的配合部位做了加强处理，承受侧向推力时不会出现松旷。

从安装边界来看，拖板整体厚度较薄，最低伸入高度由拖板自身厚度决定，能够适配多数常规家具底部间隙。手柄收拢后整体占用空间小，可直接靠放于墙角或挂置于墙面挂钩。建模过程中对各配合面预留了合理间隙，铰接转动部位无卡滞，分段杆体锁紧后无明显晃动。各零部件拆分清晰，外壳、铰接件、卡扣、杆体分别独立建模，后续可直接用于结构验证或手板打样，也可根据不同材质替换需求调整壁厚与加强筋布局。
