车间电气系统导管连接组件结构设计

这套组件面向车间现场电气布线场景，核心解决设备端到控制端的线缆防护、分路转接与节点固定问题。现场布线常面临油污、铁屑飞溅、机械拖拽等工况，裸露线缆易出现绝缘层破损、接头松脱，导管组件将动力与控制线缆封闭在硬质管路内，各转弯、分路位置通过配套接头过渡，既保留线缆可抽换的维护空间，也避免管路弯折处出现死弯造成穿线阻力过大。

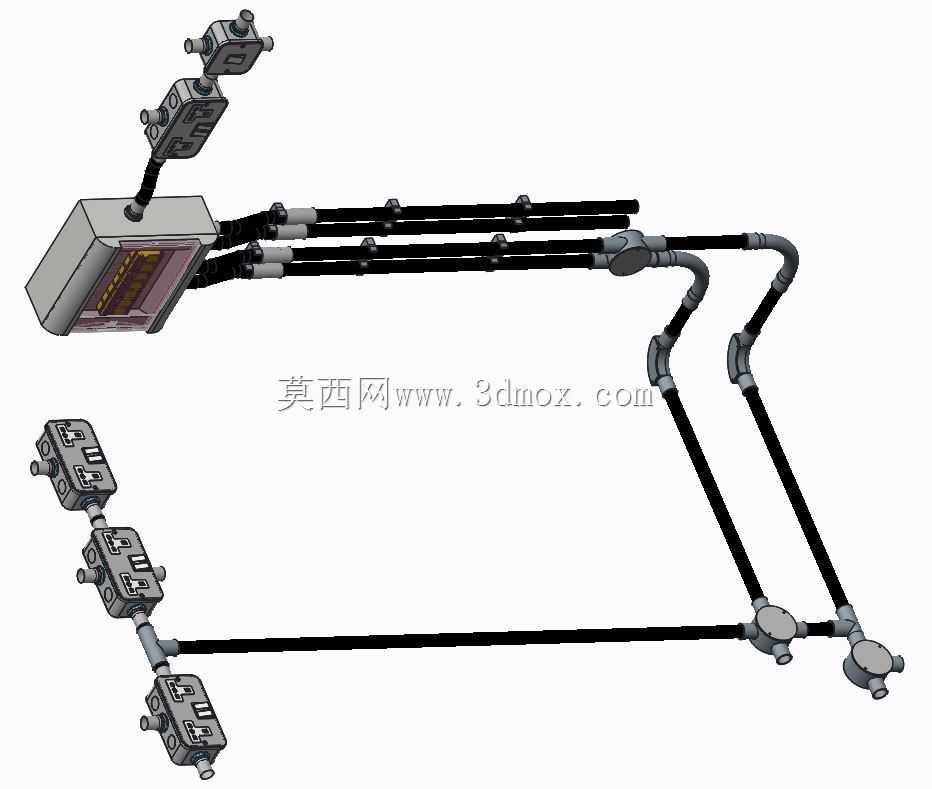

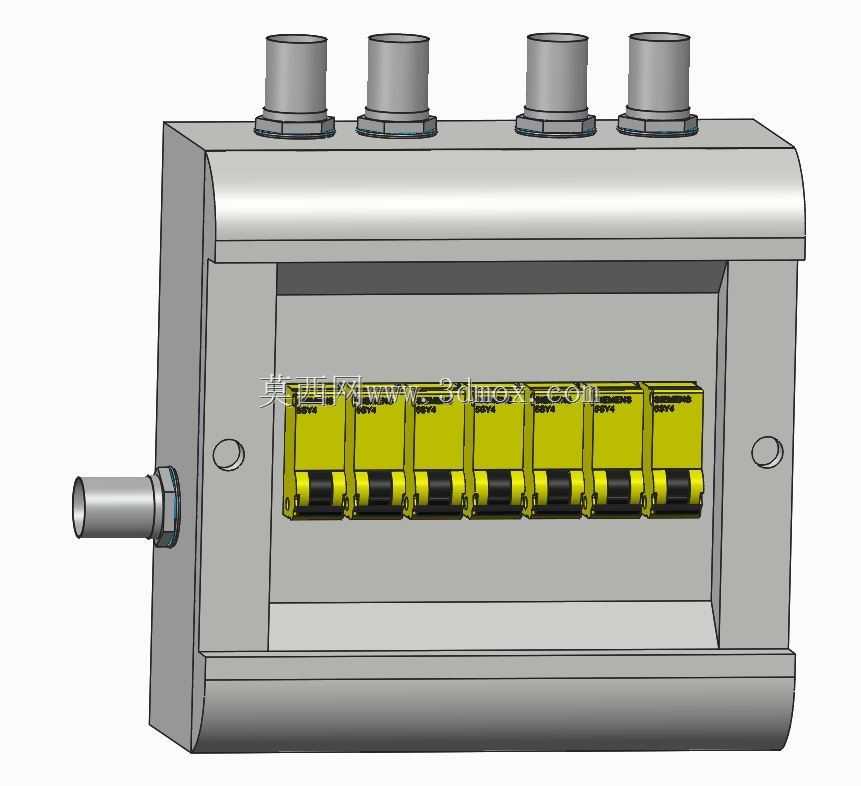

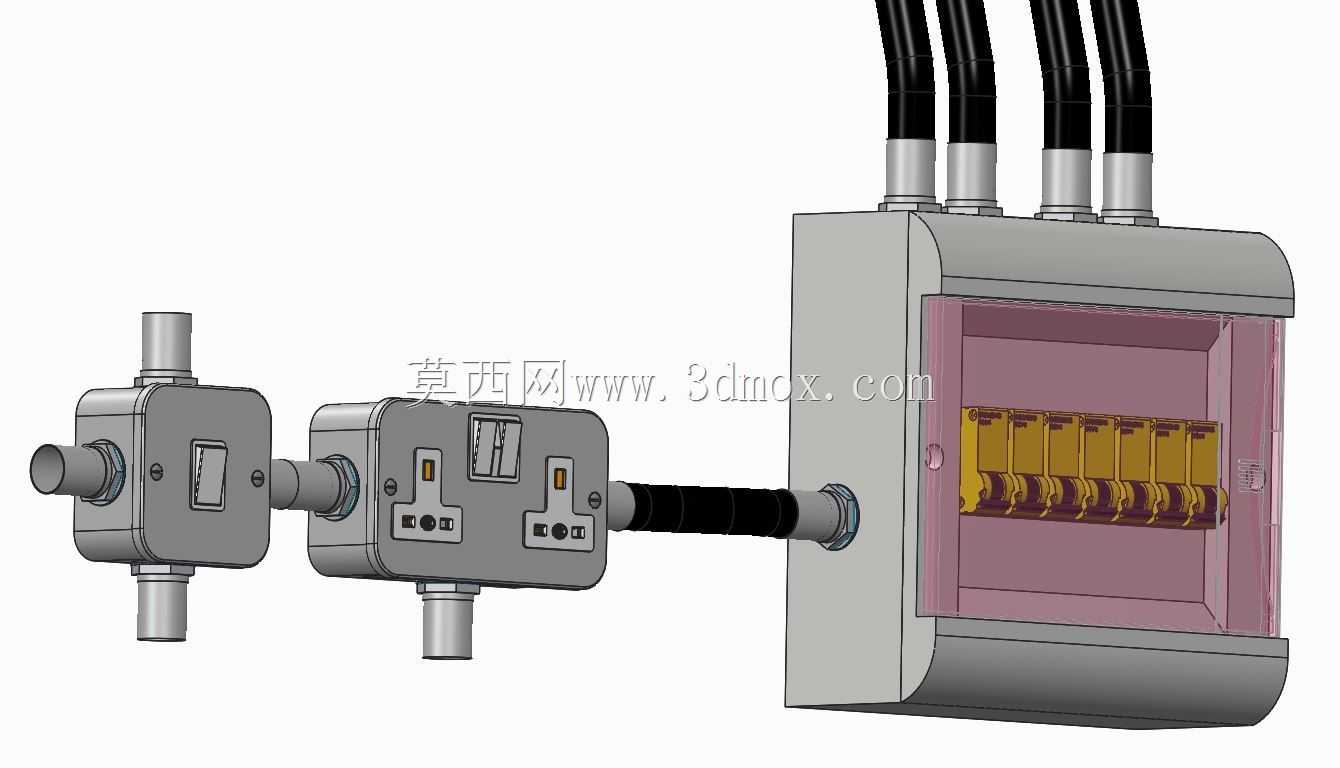

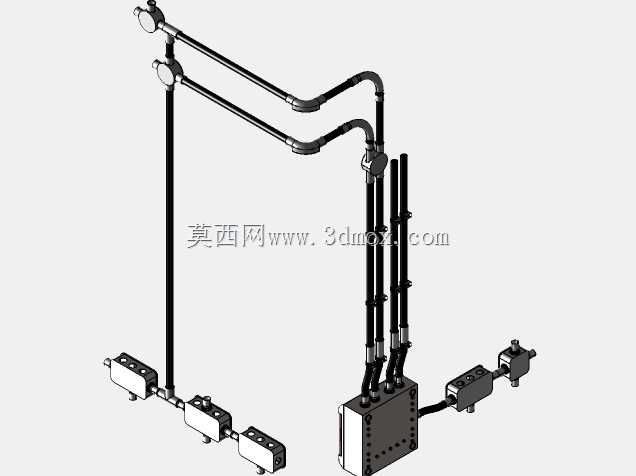

组件包含接线盒、多通接头、弯接头、固定座以及末端的开关、保险丝座、插头等功能件。接线盒作为线路中转节点，内部预留接线端子安装位，盒体与导管的接口采用同轴对接结构，装配时导管插入接头后通过锁紧结构限位，防止设备运行振动导致管路退脱。沿管路分布的固定座用于将导管锁定在设备机架或墙面安装面上，固定座的孔位与常见型材安装间距匹配，不需要额外打孔攻丝即可完成固定。末端功能件直接集成在管路终端，开关用于现场支路通断控制，保险丝座为下游负载提供过流保护，插头则用于与移动用电设备快速对接，各元件的接口尺寸与导管通径统一，不需要额外变径转接。

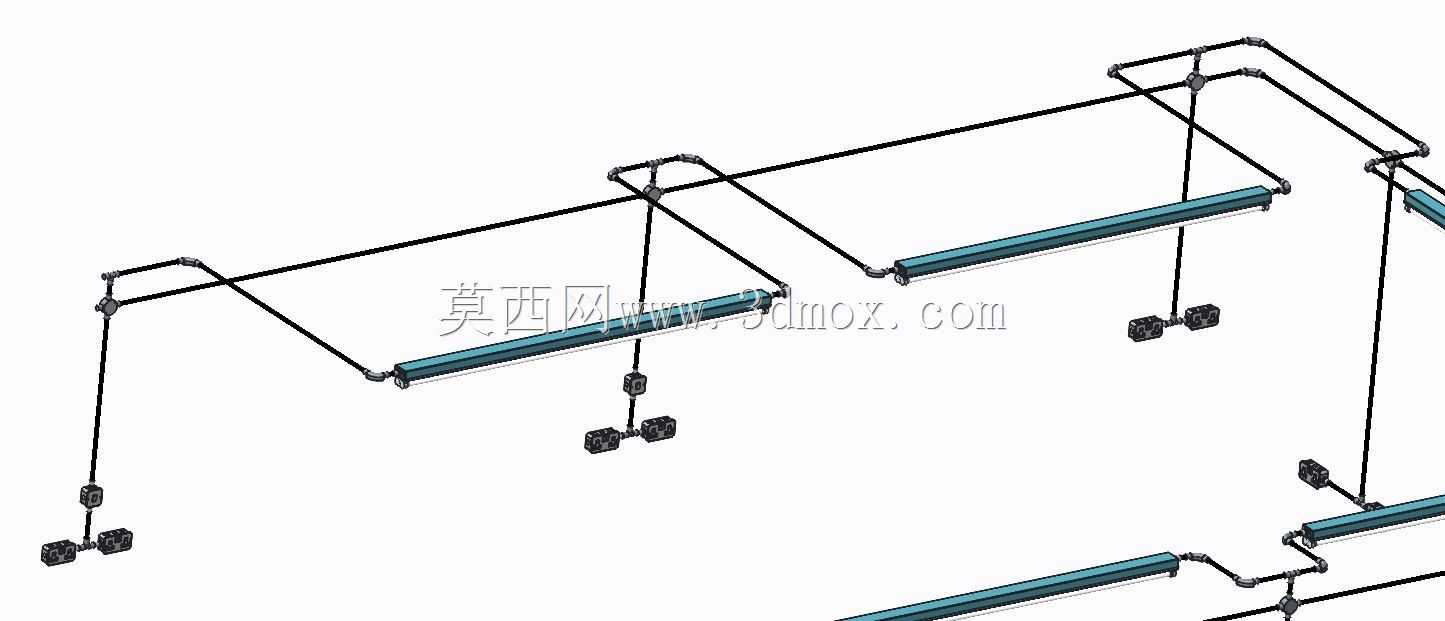

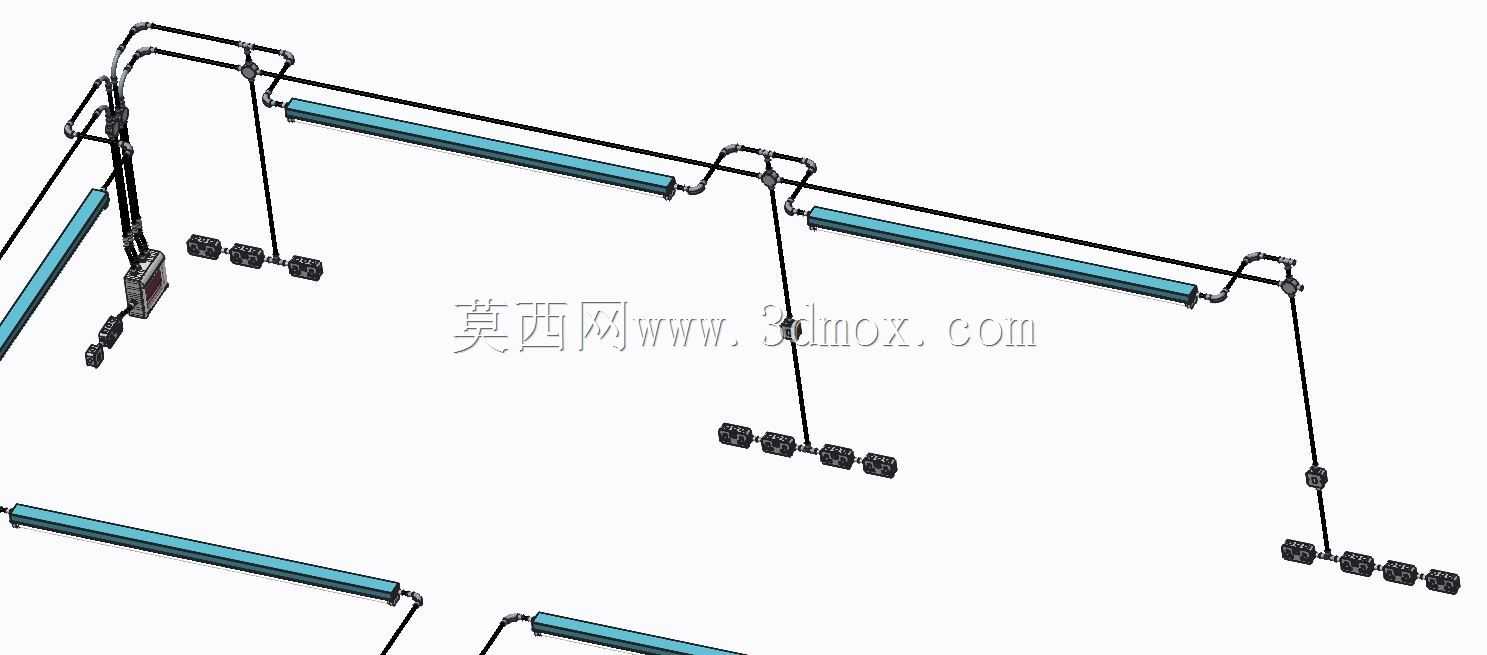

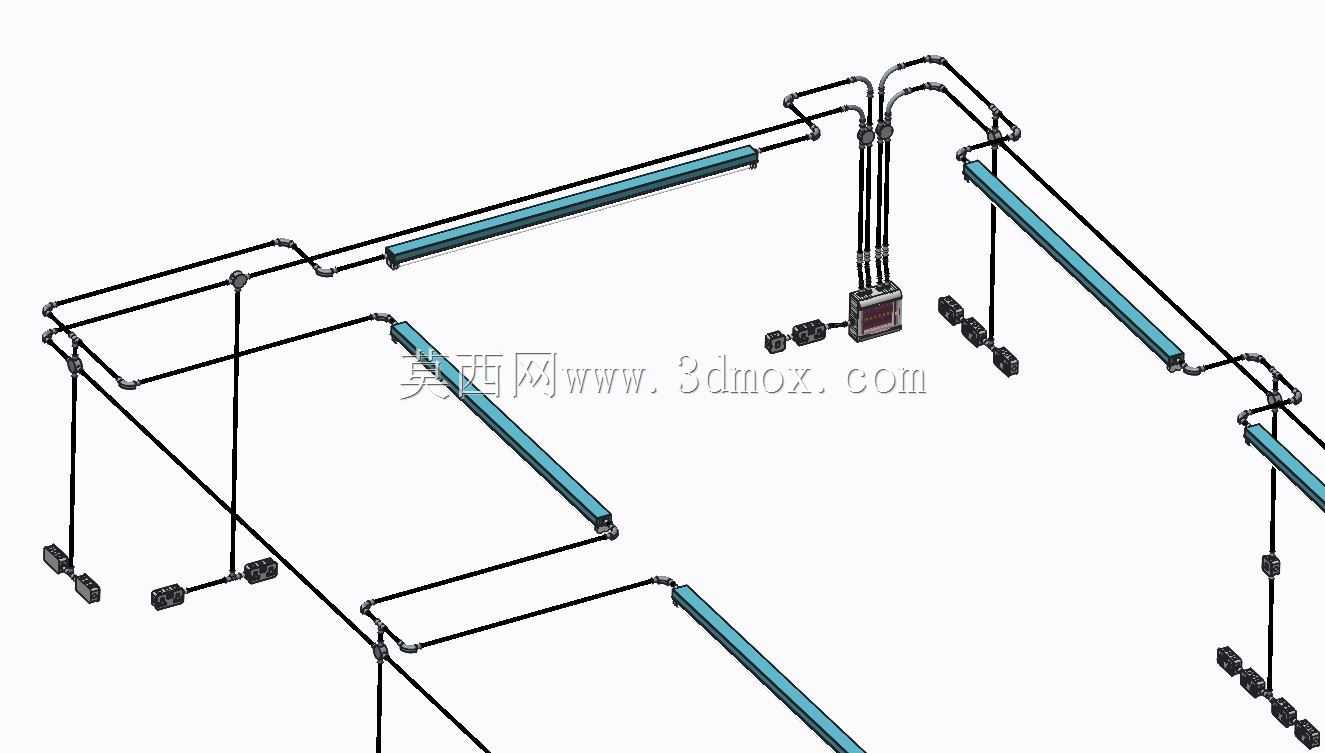

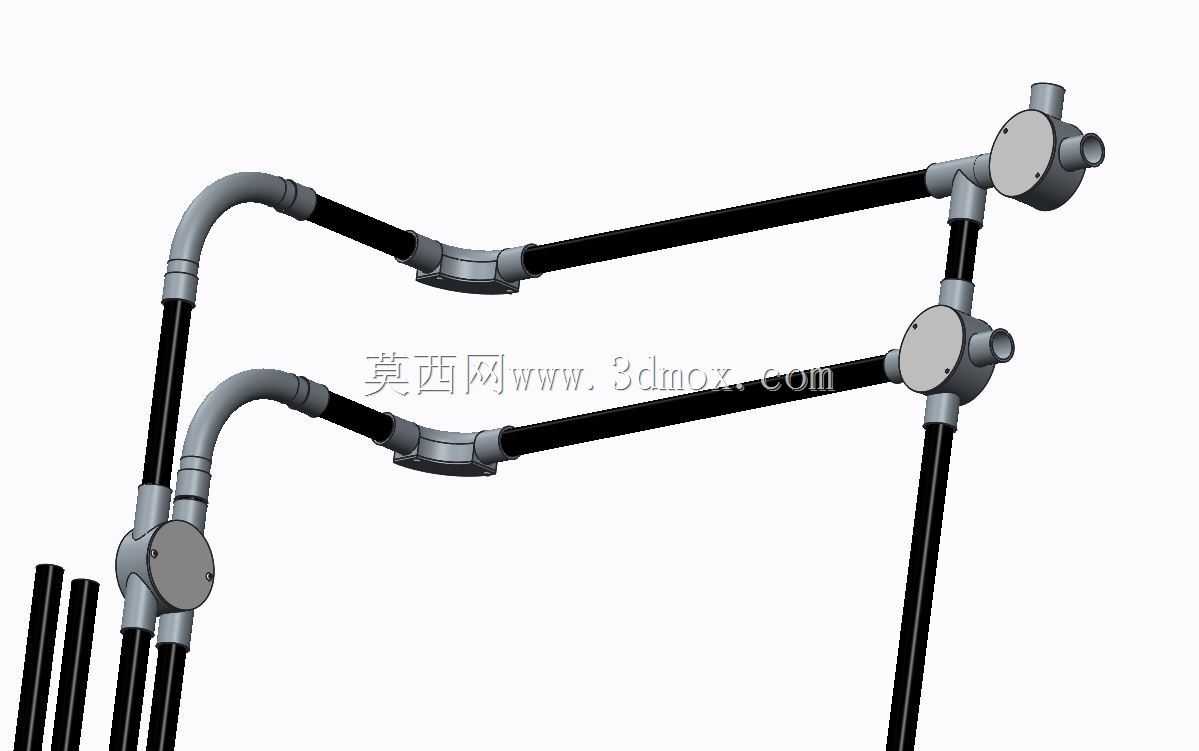

设计过程中优先控制安装边界，管路走向可根据设备布局调整，弯接头的转弯半径满足线缆最小弯曲半径要求，避免穿线时损伤线芯。接线盒的外形方正，安装耳位于盒体两侧，贴装后突出安装面的高度控制在较低范围，不会与周边运动部件发生干涉。各接头的外轮廓做了倒角处理，穿线时不会刮破线缆绝缘层。模型完整还原了各零件的装配关系，管路分段长度、接头旋合位置、功能件的安装朝向都可直接用于干涉检查，在三维环境中可直接模拟车间布线走向，提前判断管路是否与设备横梁、拖链、检修通道发生空间冲突。对于结构工程师而言，这套模型可直接复用在非标设备电气布线设计中，根据实际走线长度截取导管段，替换对应数量的分路接头即可完成整套电气管路的快速搭建，减少从零开始绘制标准接头、接线盒的重复工作量。
