车载剪式手摇应急起重支撑装置

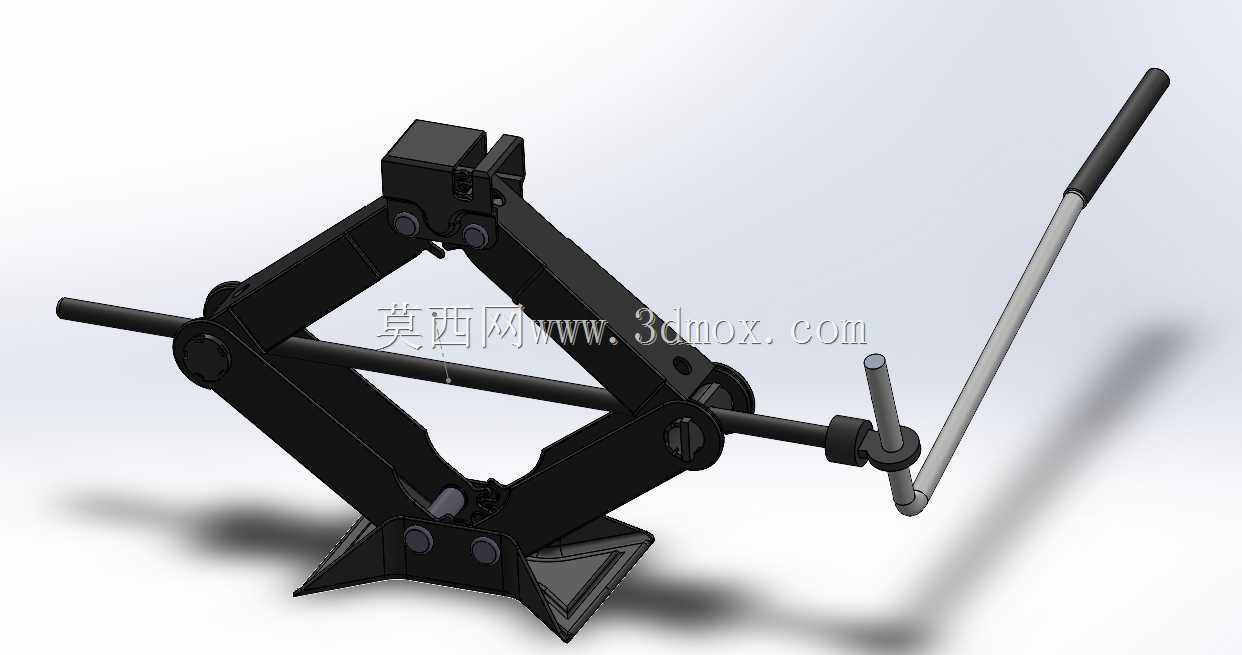

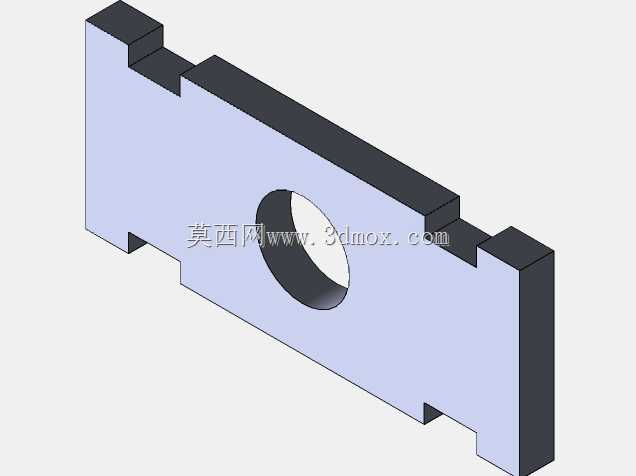

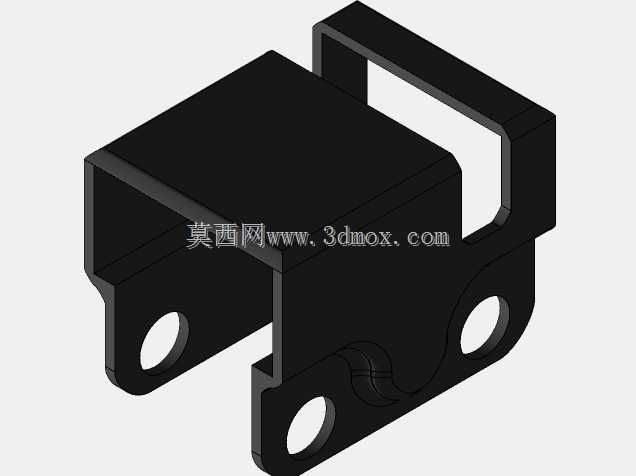

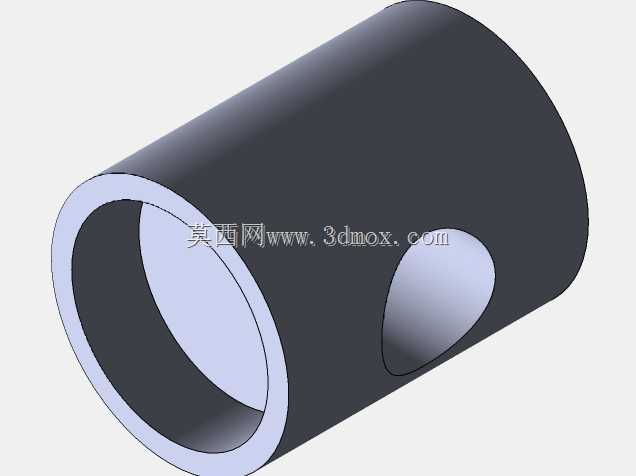

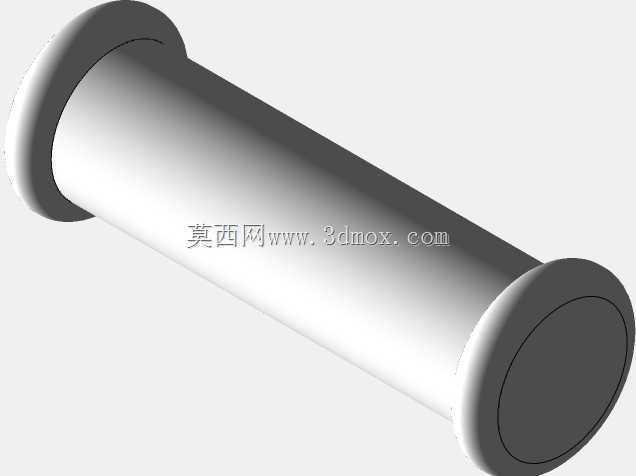

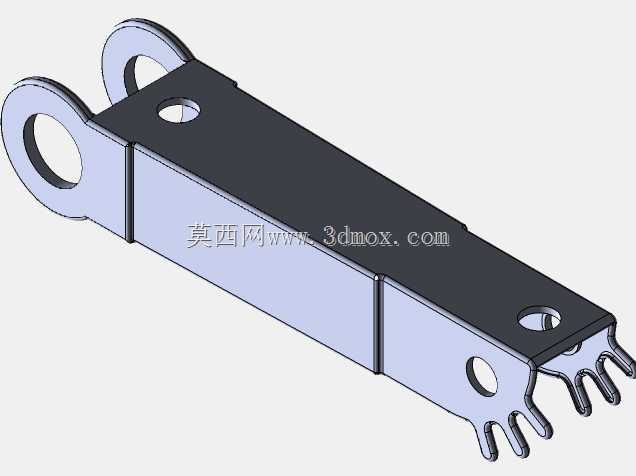

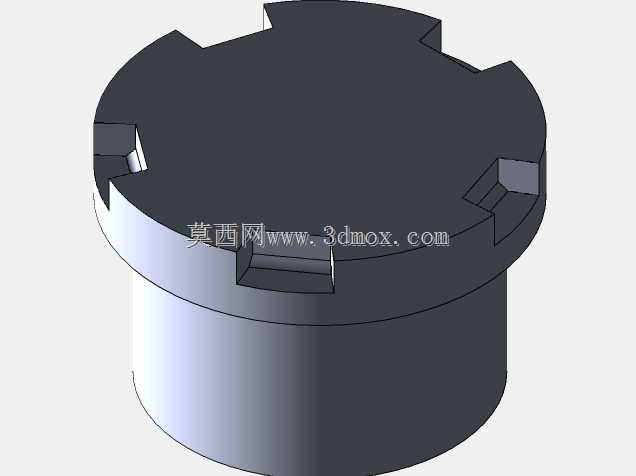

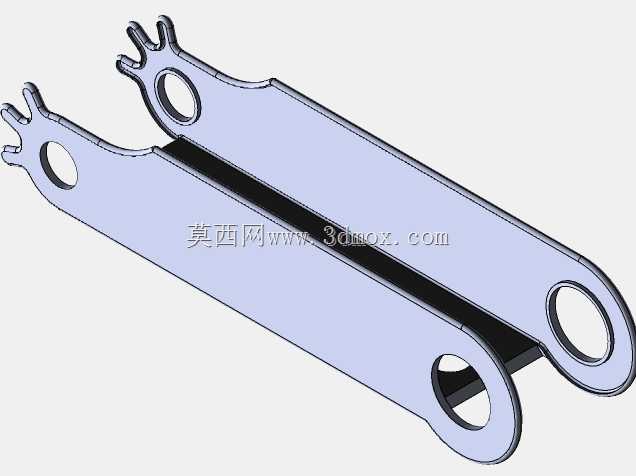

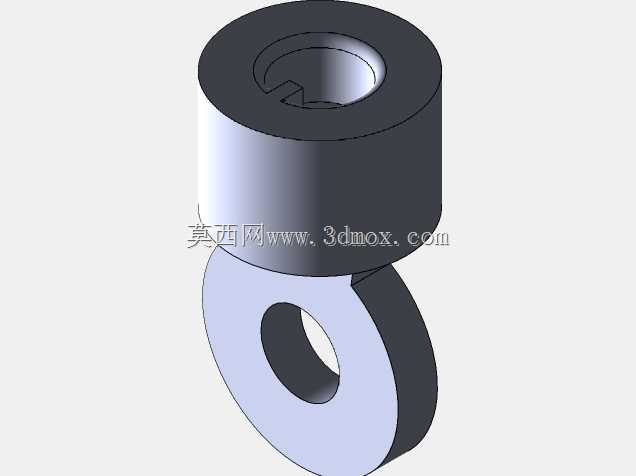

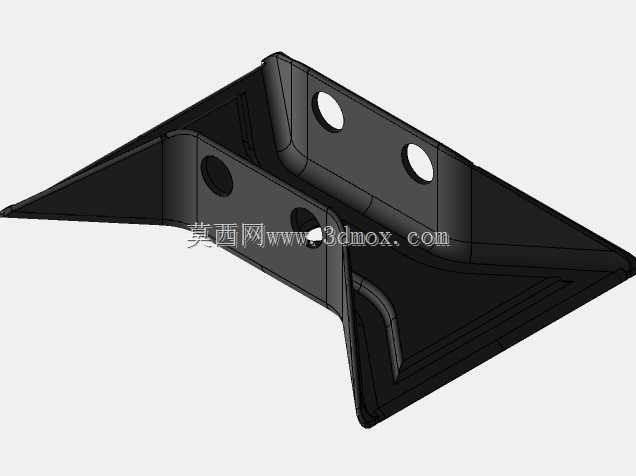

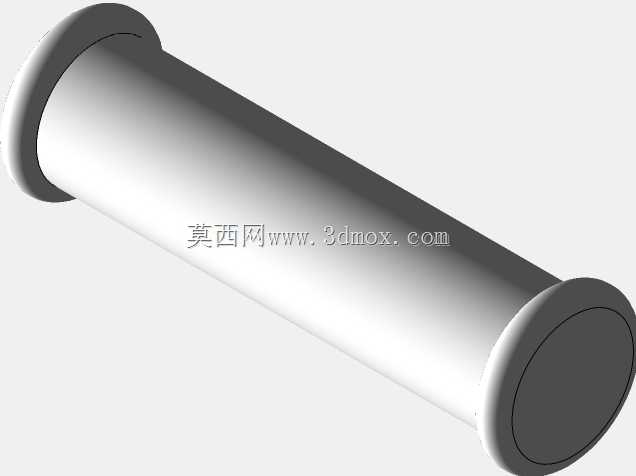

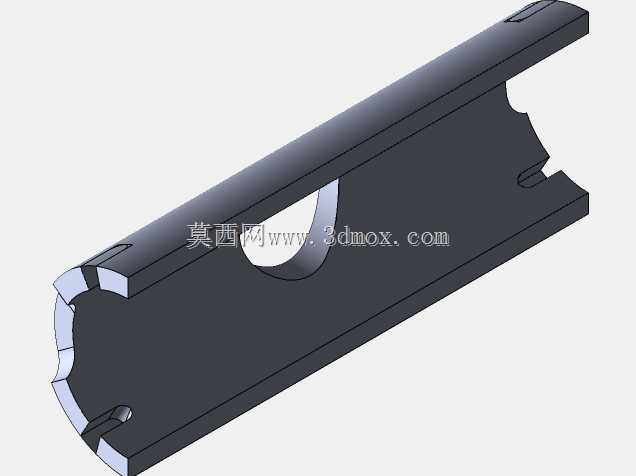

该剪式手摇支撑装置主要面向乘用车 roadside 应急换胎、底盘简易检修场景，也可在小型机械装配工位作为临时承重支撑件使用，依靠人力输入扭矩实现升降动作，无需外接动力源，适配无供电的户外作业环境。整体采用对称剪叉连杆布局，上下两端分别设置承载托板与接地底座，托板可贴合车辆底盘指定举升点，底座带防滑齿结构，在硬质铺装路面放置时可降低滑移风险。核心传动路径为手摇柄驱动横向丝杆转动，丝杆两端设置正反旋向螺纹，旋转时带动两侧铰接支座同步相向或反向移动，进而驱动剪叉臂完成开合，将丝杆的水平回转运动转化为上下方向的直线举升动作，传动具备反向自锁特性，承重状态下不会因载荷作用自行回缩，可避免作业过程中支撑失效。设计阶段优先控制收拢状态整体厚度，收拢后整体呈扁平状，可直接放入乘用车后备箱备胎槽侧边储物空间，不会占用过多行李存放区域；展开后最大举升高度覆盖普通家用轿车、城市SUV的底盘离地间隙需求，最低收拢高度可适配低底盘车型的侧裙下方空间，无需额外垫高即可伸入车辆举升点下方。铰接位置全部采用销轴连接，销轴与连杆孔之间预留合理配合间隙，既保证多组连杆转动顺畅无卡滞，又能控制铰接处的旷量，避免举升过程中出现过大的侧向晃动。横向丝杆采用梯形牙型，相比普通三角螺纹具备更好的承重能力与耐磨性能，手摇柄与丝杆输入端采用快拆式铰接结构，非使用状态可将摇柄折叠贴靠主体，进一步缩小收纳体积，摇柄末端设置防滑握套，操作人员手动转动时可降低手部打滑概率。整体结构无复杂液压、电控元件，日常无需定期更换密封件、维护油路，仅需在丝杆螺纹、铰接销轴位置定期涂抹润滑脂即可保证动作顺畅，故障率极低，适合非专业人员随车备用。建模过程中完整还原了所有铰接副的装配关系，丝杆与螺母座的螺纹配合、剪叉臂的开合行程均按实际传动比例搭建，可直接用于运动仿真，验证全行程内各部件是否存在运动干涉，也可作为车载应急工具类产品结构优化的基础参考模型，辅助设计人员调整连杆长度、丝杆直径等参数，匹配不同额定载荷、举升高度的衍生型号开发需求。
