办公用手动订书机结构复刻三维数模

　　日常办公场景里，手动订书机是桌面端最常见的纸质文件装订器具，这款数模完全参照市售成熟款办公订书机的实物结构逆向搭建，所有配合间隙、运动行程都和实物保持一致，可直接用于文具结构设计参考、办公设备原理演示、装配动画制作等场景。从实际使用逻辑来看，这类订书机的核心功能是通过杠杆放大手部按压力，驱动钉槽内的标准订书钉穿透叠放的纸张，再通过底座的成型槽将钉脚弯折压平，实现多页纸张的固定装订，常规款可适配24/6型通用订书钉，单次装订厚度覆盖2到20页常规70g复印纸，完全满足日常办公的文件整理、票据装订、资料归档需求。设计过程中优先还原了实物的受力传递路径：按压上盖时，压力通过上盖的压钉片传递到钉槽前端的出钉口，

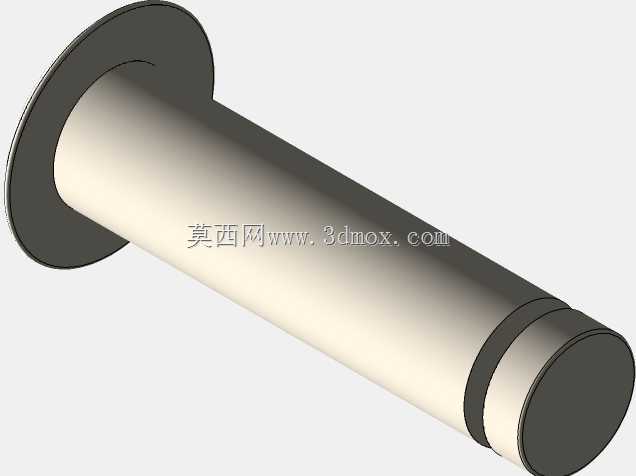

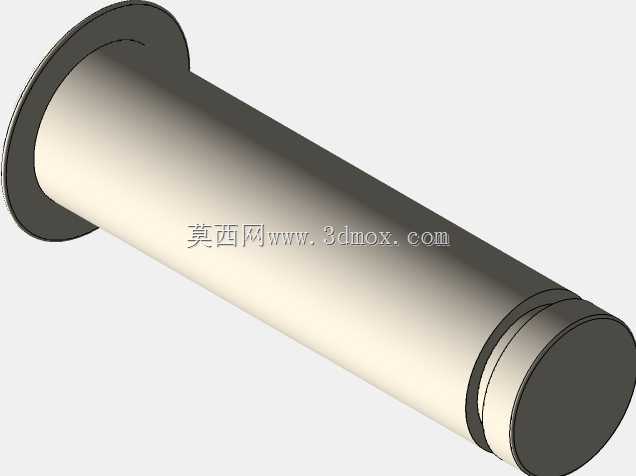

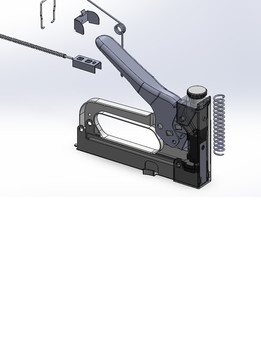

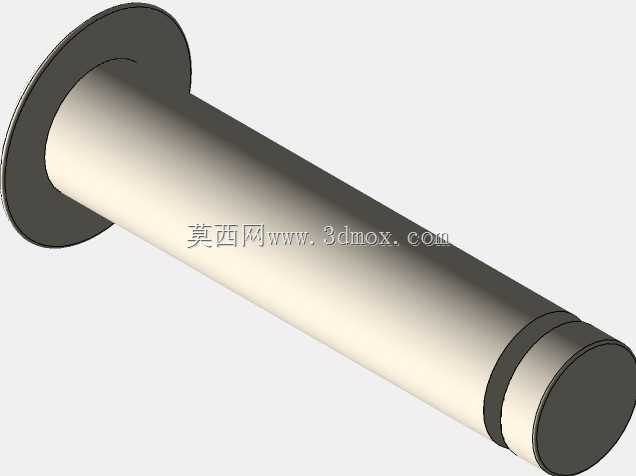

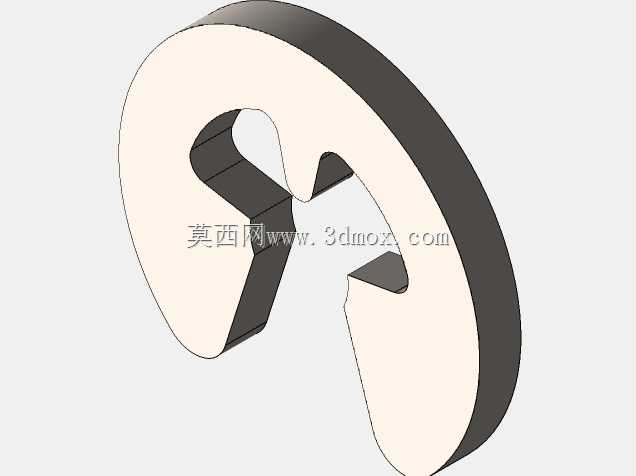

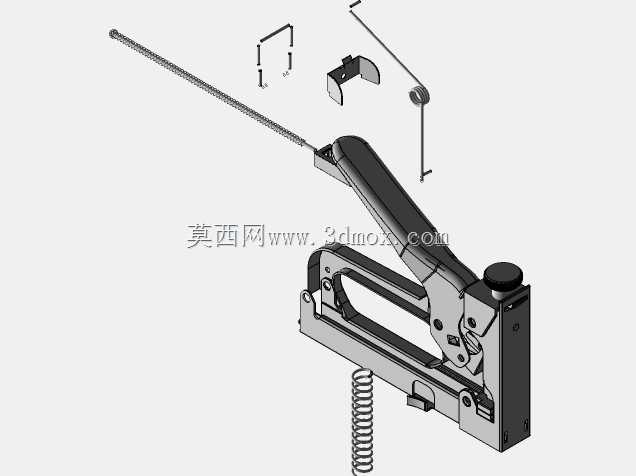

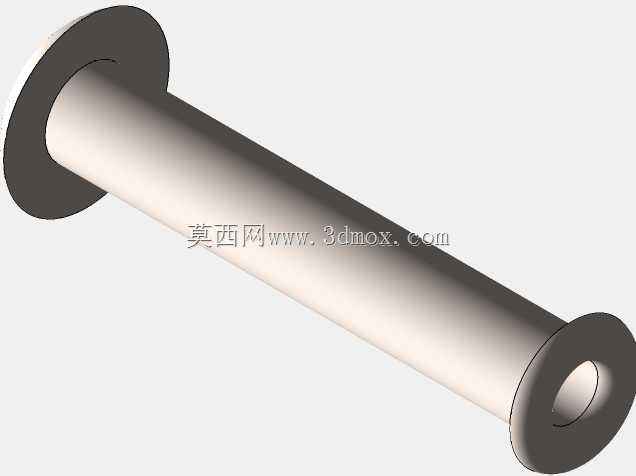

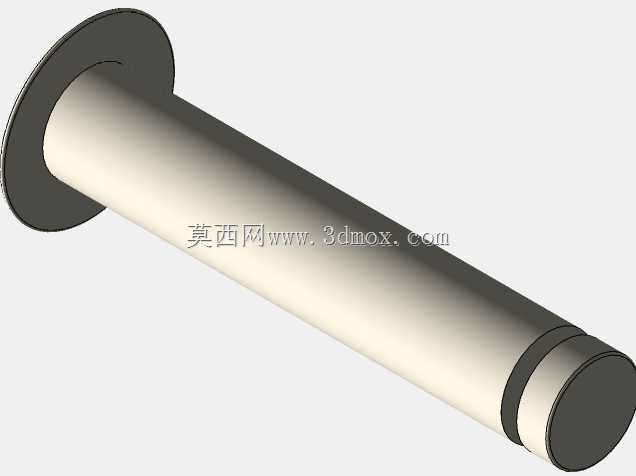

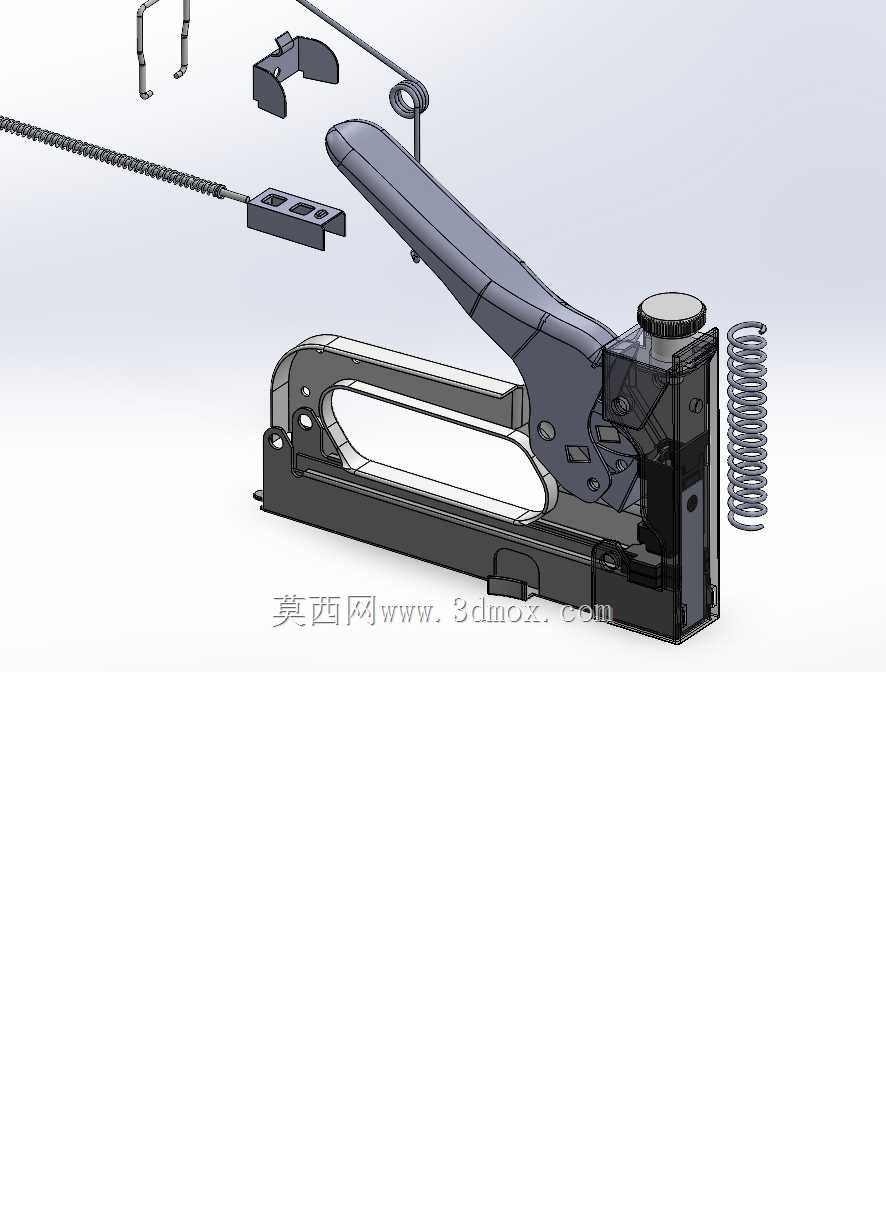

　　同时钉槽内的推钉弹簧持续提供向前的推力，保证每次击发后最前端的订书钉始终对准出钉位置，避免空钉、卡钉问题；底座部分的成型槽做了对应弧度的弯折导向，当订书钉穿透纸张后，钉脚会沿着导向槽向内弯折，形成平整的装订面，不会出现钉脚外翘刮纸的情况。从结构组成来看，整个数模拆分了上盖按压组件、钉槽储钉组件、弹簧推钉组件、底座支撑组件、铰接转轴五个核心部分，所有铰接位置都保留了实际的转动间隙，没有出现结构干涉，模拟按压动作时可以完整呈现从压下、出钉、弯折到复位的全行程运动。外形尺寸方面，这款订书机的整体长度控制在170mm左右，底座宽度40mm，压下状态总高度55mm，抬起状态总高度90mm，完全适配常规办公桌面的摆放空间，

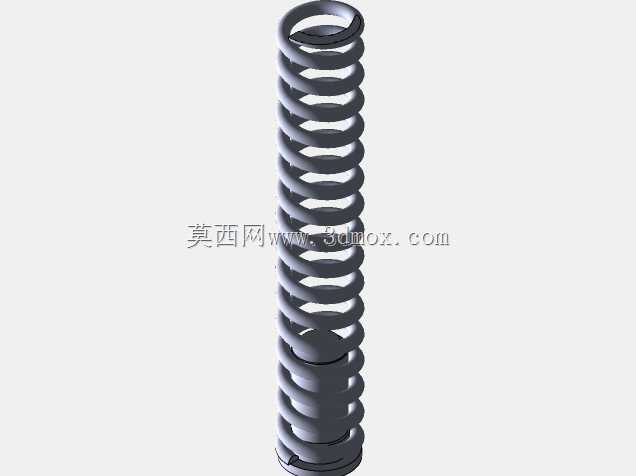

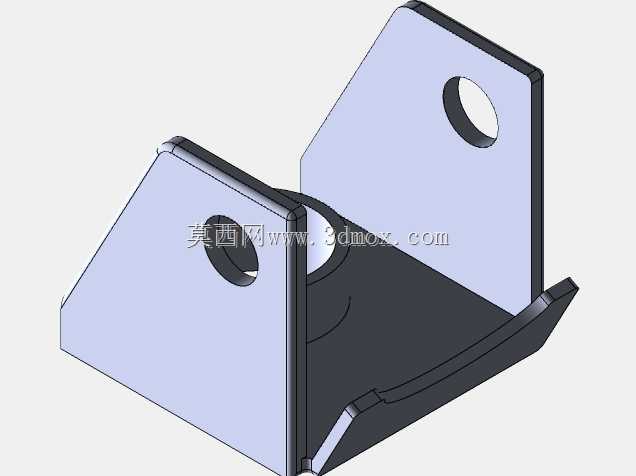

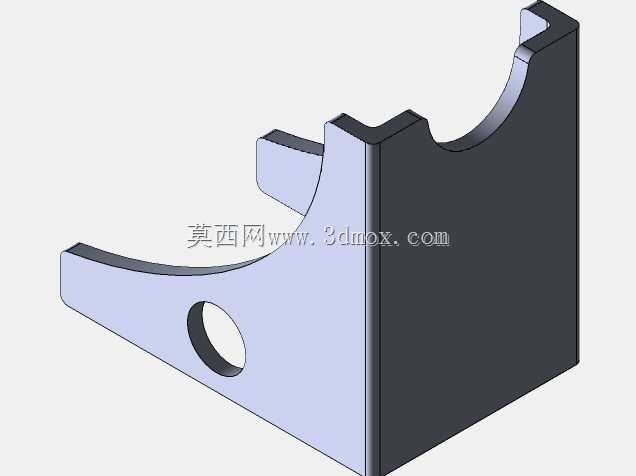

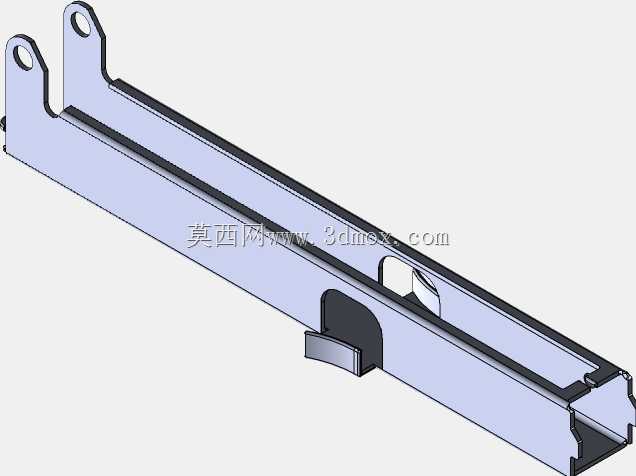

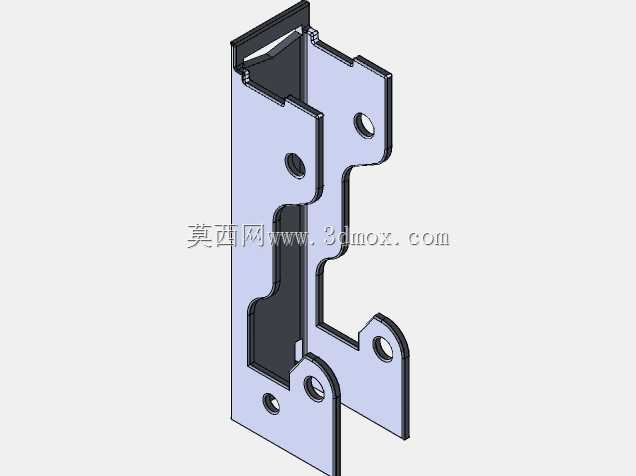

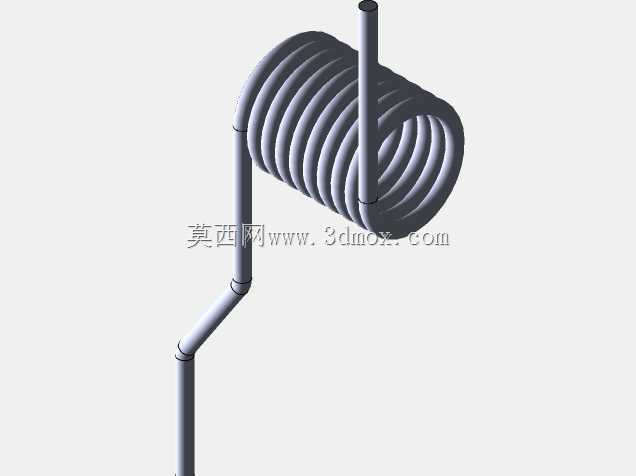

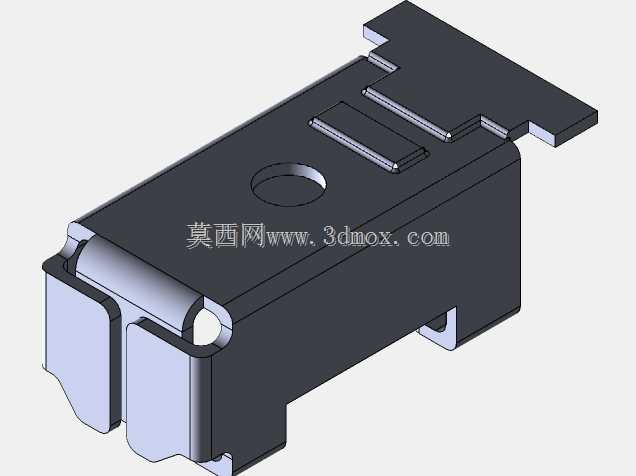

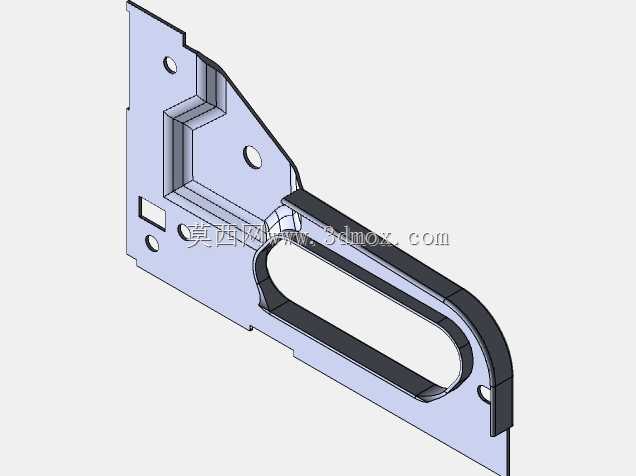

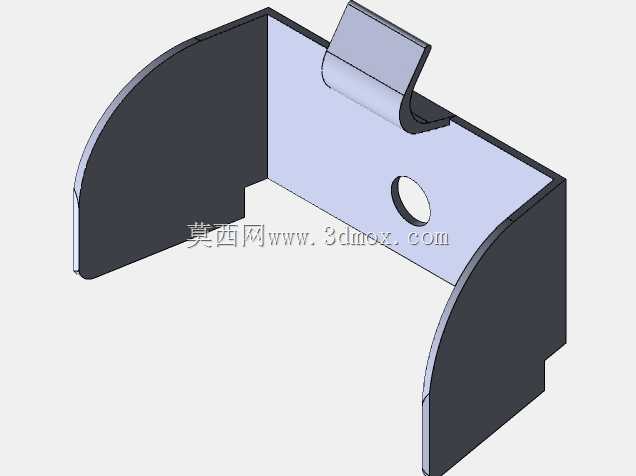

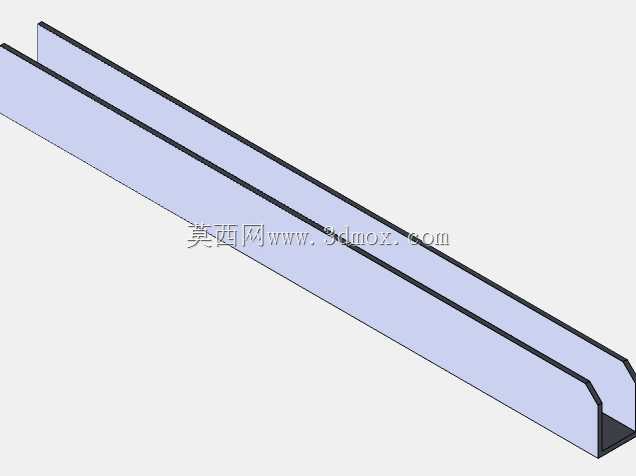

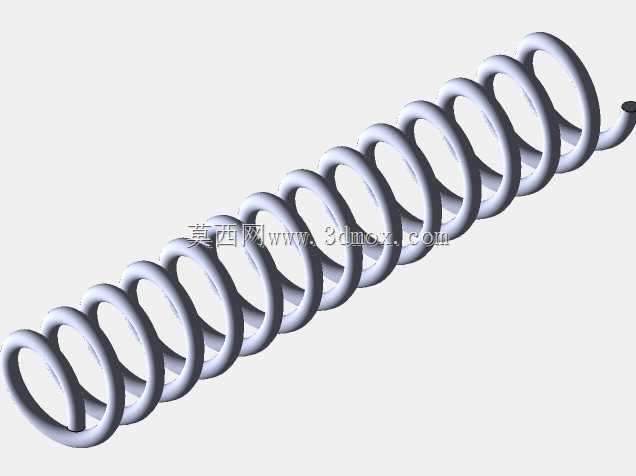

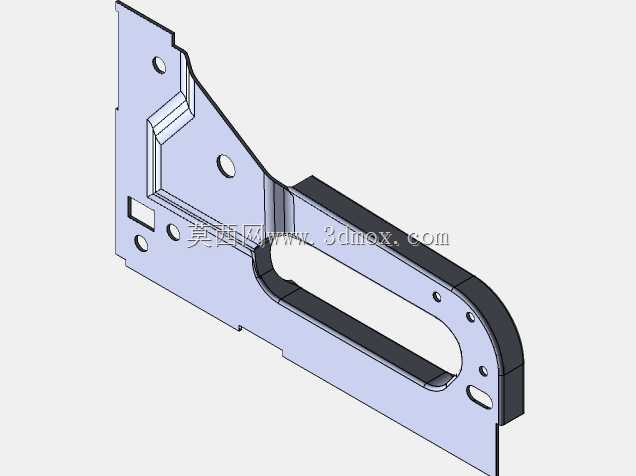

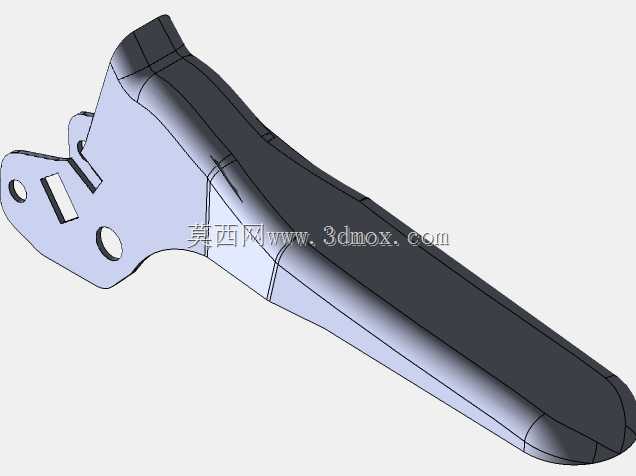

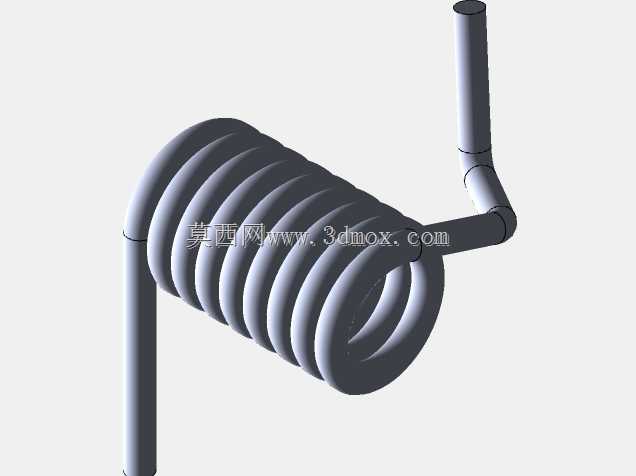

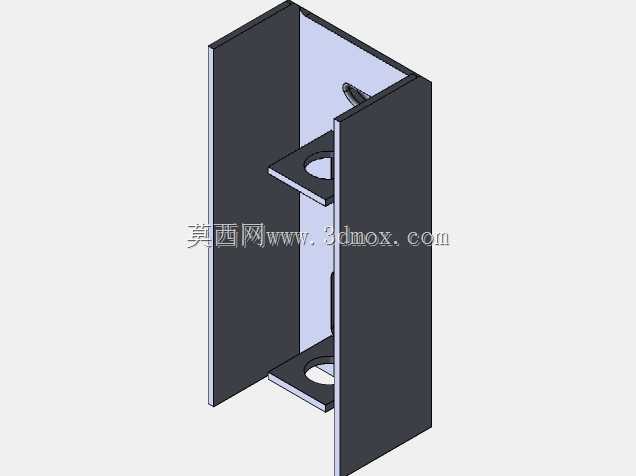

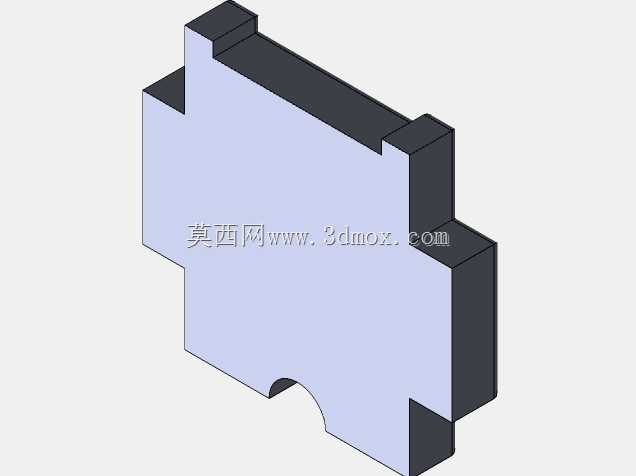

　　安装边界上不需要额外的固定结构，直接平放在硬质桌面即可使用，底部预留的防滑垫安装位也做了结构还原，可匹配直径10mm、厚度2mm的圆形防滑橡胶垫，避免装订过程中设备滑动。结构设计上，上盖和底座都采用了钣金折弯加局部加强筋的结构，在控制整体重量的同时保证按压时的结构刚性，不会因为长期按压出现上盖变形、压钉位置偏移的问题；钉槽部分采用了卷边成型的钣金结构，内部的推钉块和钉槽侧壁的配合间隙控制在0.2mm，既保证推钉块滑动顺畅，又不会出现订书钉卡入间隙的情况；复位弹簧的线径、节距、自由长度都参照实物参数设置，按压时的反馈力度和实物保持一致，不会出现按压力度过大或者复位无力的情况。对于结构设计从业者来说，

　　这款数模可以直观展示小型手动杠杆类工具的力臂优化思路、钣金件的折弯工艺设计、弹簧组件的选型匹配、运动部件的间隙控制等实用设计要点，尤其是铰接位置的转轴配合、储钉结构的限位设计，都可以直接迁移到其他小型手动器具的设计工作中；对于三维建模学习者来说，这款数模涵盖了钣金建模、弹簧建模、标准件装配、运动干涉检查等多个常用建模技能点，可作为实操练习的参考案例。不同于简化的外观模型，这款数模的所有内部结构都做了完整还原，包括钉槽内的订书钉卡位、推钉块的止退结构、上盖压钉片的角度调整、底座成型槽的弧度设计，每一处结构都对应实际产品的功能需求，没有多余的装饰性结构，完全按照实物的工程逻辑搭建，可直接用于结构验证、原理教学、产品改型设计等实际工作场景。
