工业输送用滚珠滚床承载平台三维设计

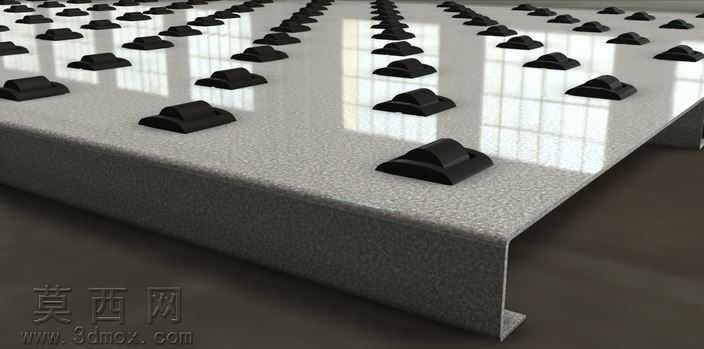

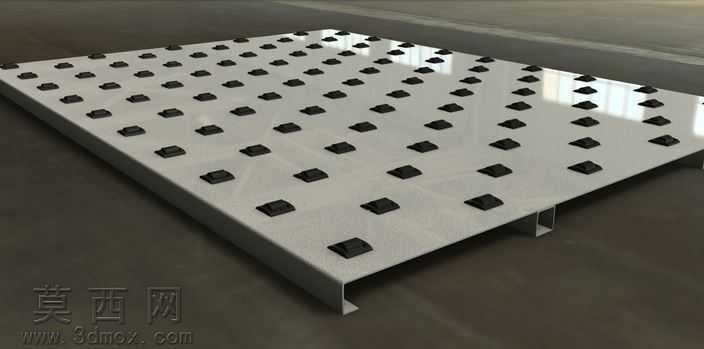

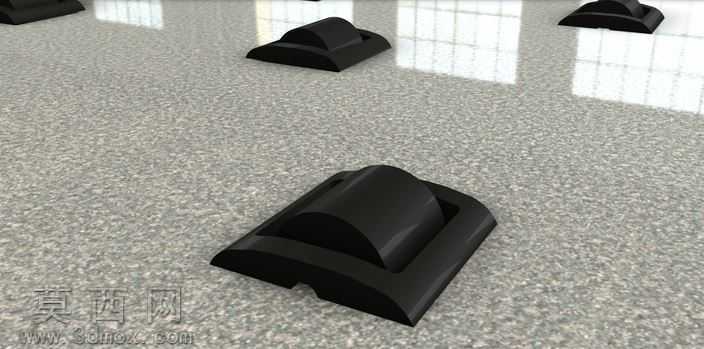

本作品为工业物流输送场景所用的滚珠式滚床承载平台三维模型，建模阶段采用Autodesk Inventor完成全参数化结构搭建，首先依据输送线通用承载需求确定平台整体长宽尺寸，以金属板材折弯成型的C型边梁作为主体支撑框架，保证整体结构的抗弯折强度与安装适配性。平台面板采用冷轧钢板作为基础材质，渲染阶段为金属面板赋予哑光银灰色金属漆材质，还原真实工业钣金件的表面质感，同时对面板上规律排布的滚珠安装位做阵列化特征处理，每一个安装位都预留了标准的滚珠嵌装卡槽，保证滚珠安装后可实现多方向自由转动，满足物料在平台面上的灵活滑移输送需求。结构设计上，面板下方设置等距分布的加强折边，替代额外焊接的加强筋结构，在降低整体自重的同时保障面板承重能力，避免大尺寸面板受载后出现凹陷变形；所有滚珠安装位采用矩阵式等距排布，排布间距经过载荷计算确认，可保证不同尺寸规格的物料放置时，至少有四颗滚珠同时接触物料底面，避免物料出现卡滞、倾斜问题。设计过程中充分考虑滚床的实际安装场景，平台侧边预留了与输送线机架对接的安装孔位，底部支撑结构采用标准化型材接口，可直接适配现有自动化输送线的安装尺寸，无需额外做转接结构设计。渲染阶段对滚珠部件做了高光金属材质处理，与哑光面板形成视觉区分，清晰展现滚珠的凸起结构与排布规律，同时对板材折弯处的圆角做了细节还原，避免尖锐直角带来的安全隐患，整体模型的装配关系完全按照实际生产装配逻辑搭建，每一个零部件都可单独导出用于生产加工参考，也可直接导入输送线整体装配场景做布局验证，帮助设计人员快速完成物流输送线的方案搭建与干涉检查，缩短输送系统的整体设计周期。
