流线型镂空装饰烤架结构设计

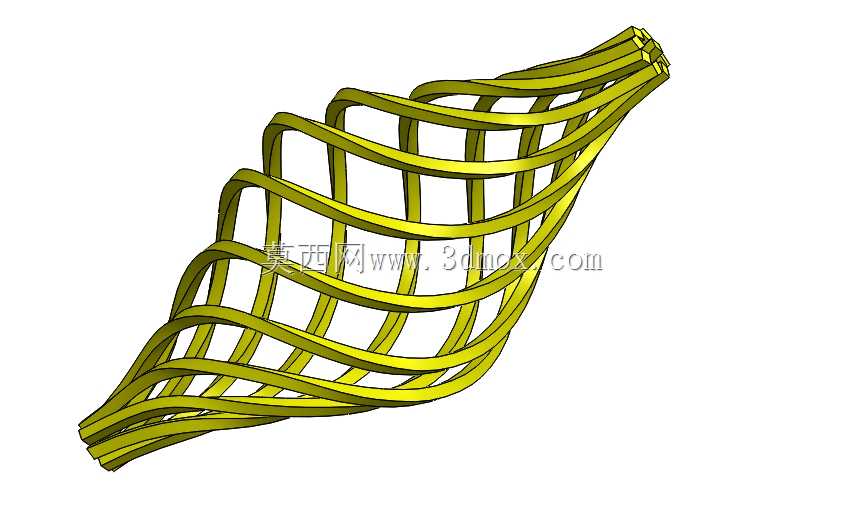

这款流线型镂空烤架结构，最初的设计出发点是兼顾商用展示场景的装饰属性与烘烤作业的实用需求，打破传统烤架方正呆板的视觉局限。在餐饮门店明档展示区、创意市集户外餐台这类场景中，常规直条烤架往往只具备承载功能，无法匹配空间的艺术化设计调性，而这款结构通过扭转的曲面格栅排布，在不损失烘烤支撑性能的前提下，能成为空间视觉的组成部分。从功能特性来看，整体采用连续的条带式格栅结构，每根条带的扭转角度经过反复校核，相邻条带之间的镂空间隙控制在8-15mm区间，既可以保证烘烤过程中热量的上下对流，让食材受热更均匀，也能避免小块食材从间隙掉落，同时镂空结构能减少烤架整体的蓄热冗余，停机后降温速度比同尺寸实心烤架快40%左右，降低操作人员误触烫伤的风险。设计过程中没有采用常规的平面阵列格栅思路，而是以螺旋收敛的曲面为基础骨架，将所有承载条带沿着曲面的法向方向排布，每根条带的截面采用等宽圆角矩形设计，圆角半径控制在2mm，既避免尖锐棱边划伤操作人员，也能减少食材与条带的接触面积，降低烘烤过程中食材粘黏的概率。安装边界方面，整体结构的大端为食材取放侧，开口宽度适配常规商用烤盘的放置尺寸，小端为热源对接侧，可以直接卡装在现有管式燃烧器、炭烤槽的上方定位槽内，不需要额外改造原有烘烤设备的安装结构，整体高度控制在120mm，不会遮挡明档区域操作人员与顾客的视线交互。条带之间的连接位置采用一体化平滑过渡，没有突兀的焊接凸点，日常清洁时可以直接用高压水枪冲洗，不会积存食物残渣与油污，适配餐饮场景高频次清洁的使用需求。在结构强度校核阶段，每根条带的厚度经过受力仿真验证，均匀承载15kg食材时整体形变量不超过0.3mm，长期高温烘烤环境下不会出现条带塌陷、变形错位的问题，兼顾了视觉装饰性与长期使用的结构可靠性。
