台式机CPU轴流散热风扇结构设计

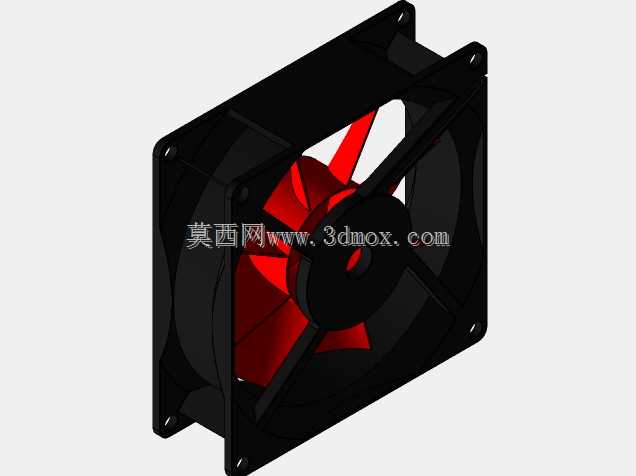

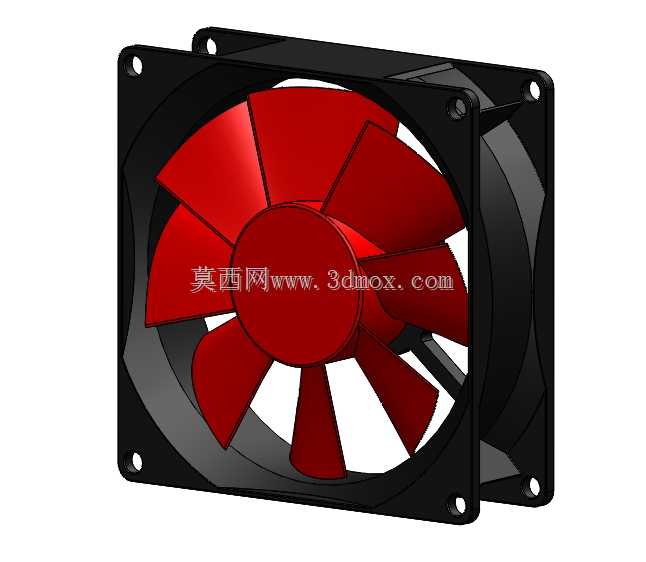

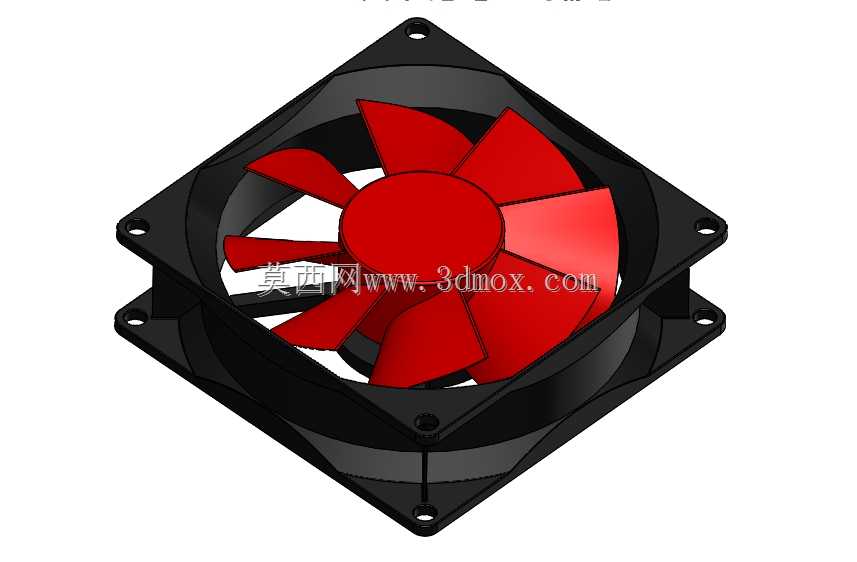

日常做PC整机散热适配、工控机箱风道设计时，这类标准尺寸轴流散热风扇是最常接触的通用散热部件，很多刚入行的结构工程师容易忽略这类小部件的安装边界细节，实际做整机堆叠时往往因为几毫米的公差导致装配干涉。这款风扇采用行业通用的方形外框设计，四个角预留标准沉头安装孔位，孔位间距遵循PC机箱、CPU风冷散热器的通用安装规范，不需要额外做转接支架就能直接适配绝大多数台式机机箱、CPU散热塔、服务器机架的安装位，外框厚度控制在常规25mm规格区间，不会挤占机箱内部的内存、显卡走线空间。扇叶采用七叶后掠式曲面设计，做建模时特意优化了叶尖与外框内壁的间隙，既避免扇叶转动时蹭到外框产生异音，又能减少叶尖漏风损失，提升同等转速下的送风效率，扇叶曲面的弧度经过反复调整，转动时可以把气流集中导向轴向正前方，减少径向紊流带来的风噪。中心轮毂部分做了圆弧过渡处理，既可以容纳内部的直流电机、轴承组件，又能引导气流平滑进入扇叶做功区域，避免中心区域形成气流死区。实际应用场景里，这类风扇既可以单独作为CPU散热器的送风单元，也可以多个组合布置在机箱进风口、出风口位置构建整机风道，还能适配小型工控设备、电源模块、桌面NAS的散热需求，安装时只需要对应孔位拧上自攻螺丝或者使用橡胶减震钉固定即可，接线端采用标准的大4D或者小3P/4P供电接口，兼容绝大多数主板、电源的供电输出。建模过程中特意还原了外框的加强筋结构，外框四个角的安装位做了局部加厚处理，避免安装时螺丝拧得过紧导致外框开裂，扇叶与中心轮毂的连接位置做了圆角过渡，减少长期高速转动产生的应力集中，延长部件使用寿命。做结构选型时，这类标准风扇不需要重新开模定制，直接采购通用规格件就能满足散热需求，能大幅缩短整机研发的周期，降低硬件采购成本，建模时还原的所有安装尺寸都和实物保持一致，导入整机装配体时可以直接用来做干涉检查、风道仿真模拟，不需要反复调整尺寸参数。
