重载万向脚轮工业级结构设计

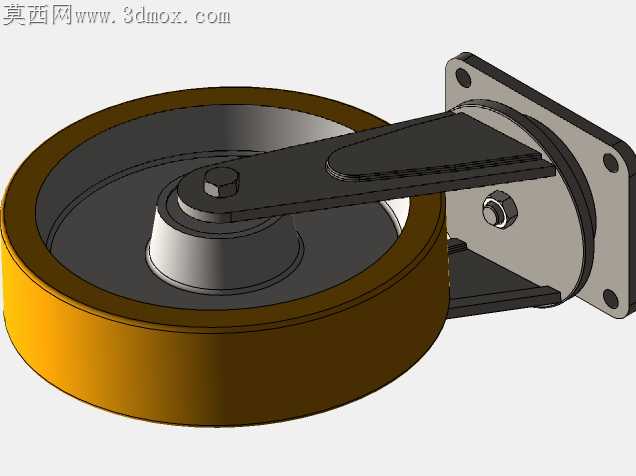

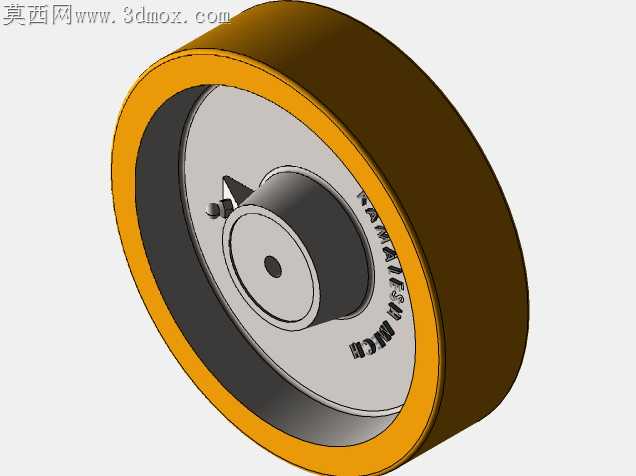

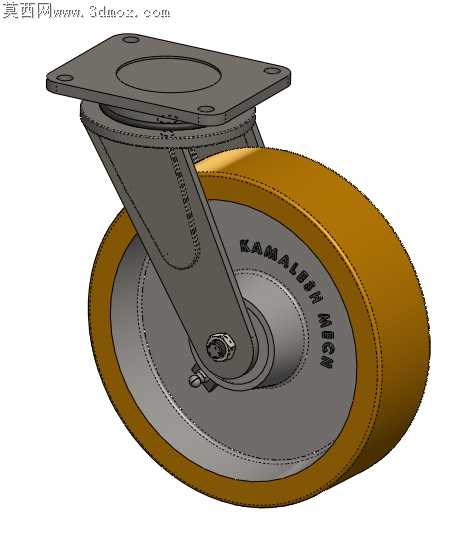

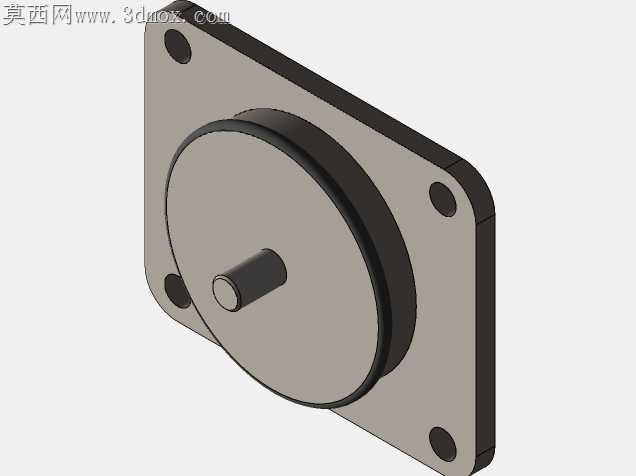

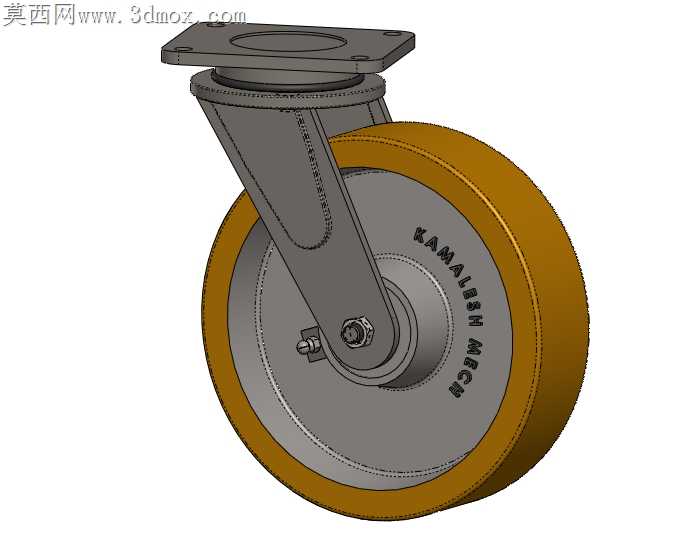

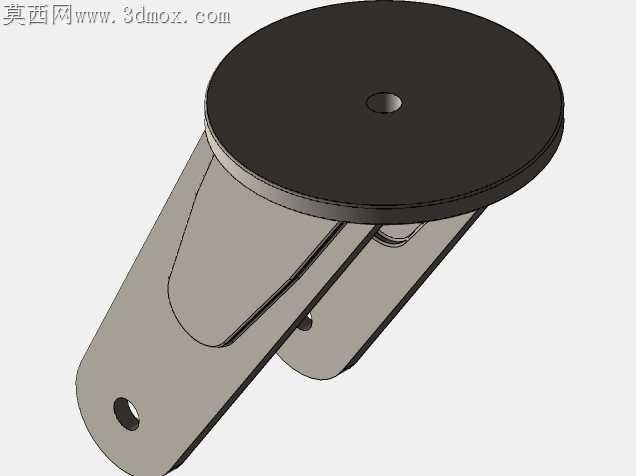

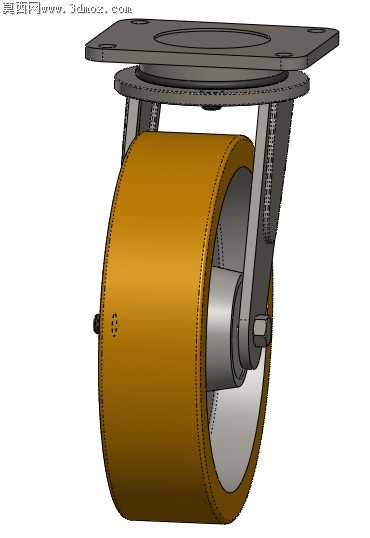

车间重载转运场景里，普通脚轮常出现支架焊缝开裂、轮面脱胶、转向卡滞的问题，这款万向脚轮的结构设计刚好对准这些现场频发的加工与装配痛点。顶部法兰安装板做了加厚处理，四个安装孔位周边预留了沉台余量，适配不同厚度的螺栓头沉装，避免安装后螺栓突出刮蹭地面或是卡入轨道缝隙，板体边缘做了小圆弧倒角，既消除冲压后的锐边毛刺，也能减少焊接支架时的应力集中点，不会因为长期受交变载荷出现板边开裂。转向支架的弯折角度经过反复校核，支臂与轮轴的连接位置没有采用常见的直焊结构，而是在支臂下端做了抱箍式的轴座包裹，轮轴穿入后轴座两侧同时受力，比单侧焊接的结构抗扭强度提升近四成，就算轮体承受偏载冲击力，也不会出现轴座开焊、轮体歪斜脱落的情况。轮面采用聚氨酯包胶结构，包胶层与金属轮芯的结合面做了环形滚花处理，滚花深度控制在0.3毫米，既不会因为滚花过深导致轮芯壁厚减薄影响强度，也能增大包胶层与轮芯的结合力，避免长期重载滚动后包胶层与轮芯脱层打滑。轮芯中心的轴承位预留了合理的公差带，轴承压入后不会出现过盈量太大导致的转动卡滞，也不会因为间隙过大出现轮体径向窜动，转向部位的止推垫片采用耐磨尼龙材质，垫片表面预留了储油凹槽，长期使用不用频繁加注润滑脂也能保持转向顺滑，不会因为粉尘进入出现转向咬死的问题。轮体侧面的标识采用模压成型工艺，直接在包胶层硫化时一体成型，不会像印刷标识那样长期摩擦后脱落，方便后期运维时快速识别脚轮的额定载荷参数。整个结构没有多余的装饰性设计，每一处弯折、每一个孔位的余量预留都对应实际加工、装配、使用环节的常见问题，不管是焊接工序的定位装夹，还是后期总装时的零件适配，都不需要额外做二次修配，能直接适配批量冲压、焊接、包胶的量产加工流程，就算是在有金属碎屑、少量油污的车间地面使用，也能保持稳定的行走与转向性能，不会轻易出现结构失效的问题。
