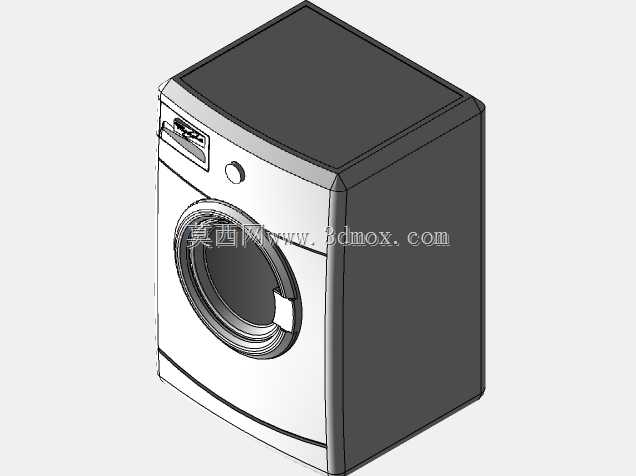

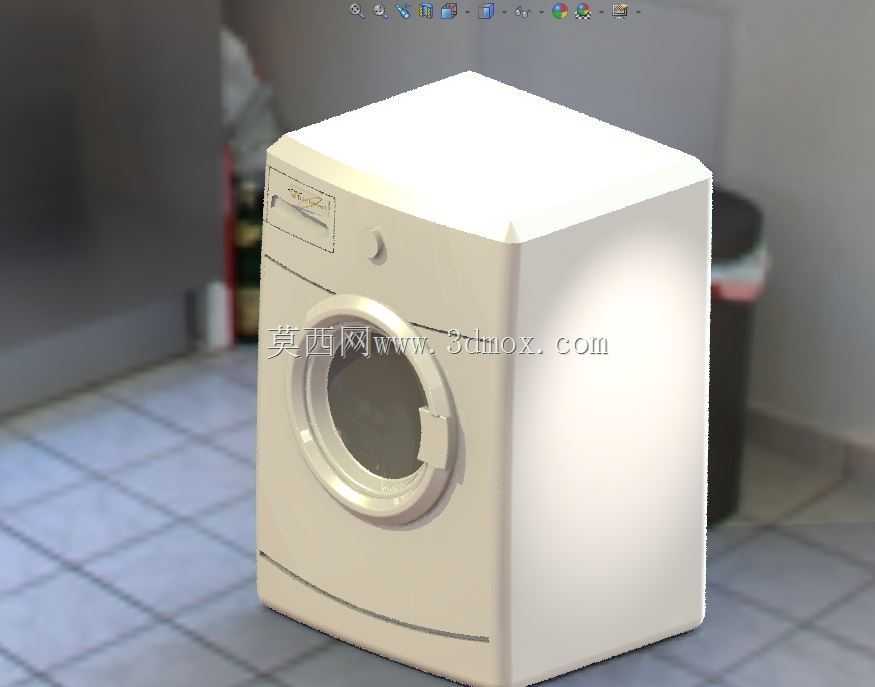

家用前置式滚筒洗衣设备外观结构建模

日常家用场景中，前置滚筒式洗衣设备是厨卫空间里承担织物清洁功能的核心电器，这类设备的三维建模需要兼顾外观还原度与内部结构的安装适配逻辑，不能只做表面的曲面堆砌。从实际使用场景来看，这类设备通常嵌入阳台洗衣柜或者独立放置在卫浴干区，建模时首先要明确安装边界的尺寸约束：常规家用款的整机宽度控制在600mm左右，深度在550-650mm区间，高度统一为850mm，这个尺寸是适配国内标准橱柜预留空位的通用值，建模时如果偏离这个范围，后续做场景装配时就会出现柜体与设备干涉、预留管线空间不足的问题。

从功能特性层面拆解，前置滚筒的核心交互区域集中在正面：顶部的洗涤剂投放盒、中部的圆形舱门、舱门旁的控制旋钮与功能按键，这些部件的位置不是随意排布的，要符合普通人站立操作的人机工程学——控制旋钮的中心高度通常在1100-1200mm，对应成年人站立时手部自然抬起的操作高度，舱门中心高度在450-500mm，方便用户弯腰取放衣物时不需要过度俯身。建模时舱门的透明视窗要做双层结构还原，外层是钢化玻璃的弧形曲面，内层是密封用的橡胶门封圈，门封圈的褶皱结构不能省略，这部分是保证设备运行时舱内水液不渗漏的关键密封结构，很多新手建模时会把这部分做成平整圆环，实际装配时就会缺失密封件的安装位置。

设计思路上，这类家用洗衣设备的外壳采用整体式钣金折弯结构，顶部盖板、左右侧板、后背板是分体拼接后通过卡扣与螺丝固定，正面的控制面板区域是独立的注塑件，与前板通过卡扣装配。建模时要预留出外壳钣金的折弯余量，通常1mm厚度的冷轧钢板折弯半径取0.5t，也就是0.5mm，避免后续做钣金展开时出现工艺错误。设备底部的可调支撑脚也要做出来，四个脚的调节行程在0-20mm，用来适配地面不平整的安装场景，保证设备运行时的稳定性，减少高速脱水时的振动偏移。

从结构装配的角度看，建模时还要考虑内部部件的预留空间：外筒的安装位置要与外壳保持20-30mm的间隙，用来布置悬挂减震弹簧与配重块，后背板要预留进水阀、排水泵、电源线的开孔位置，顶部盖板下方要预留进水电磁阀、洗涤剂盒的安装空间，这些间隙如果留得不足，后续装配内部构件时就会出现硬干涉，实际生产中会导致部件无法安装或者运行时出现碰撞异响。外观曲面的处理上，整机的边角都做了R20-R30的圆角过渡，避免尖锐边角在家庭使用中造成磕碰伤害，表面的哑光质感是通过外壳的喷塑工艺实现的，建模时不需要做过多的表面纹理，重点保证曲面的顺滑度，没有明显的折痕与曲面拼接缝隙。
