家用手持充电式照明电筒结构设计

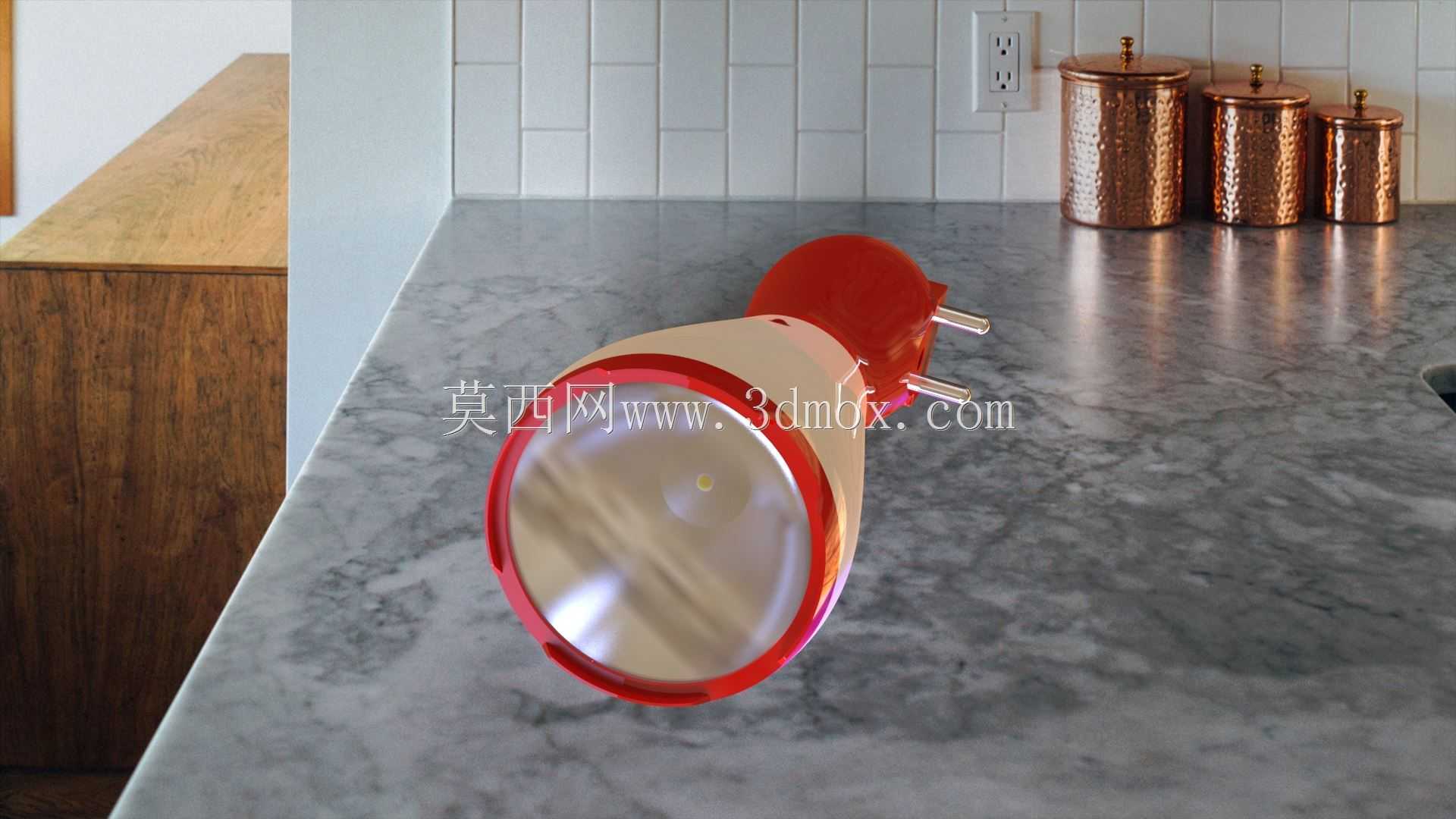

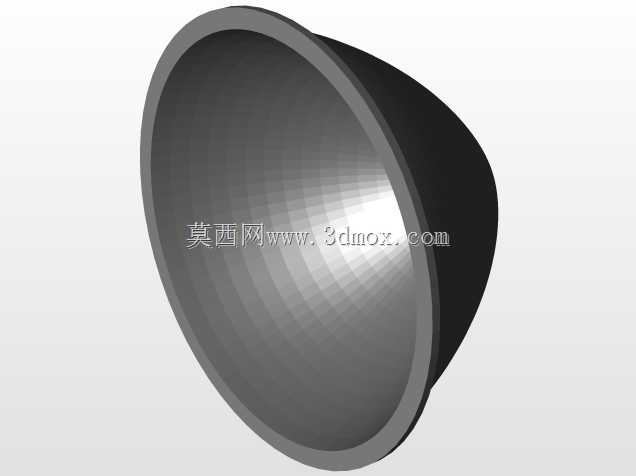

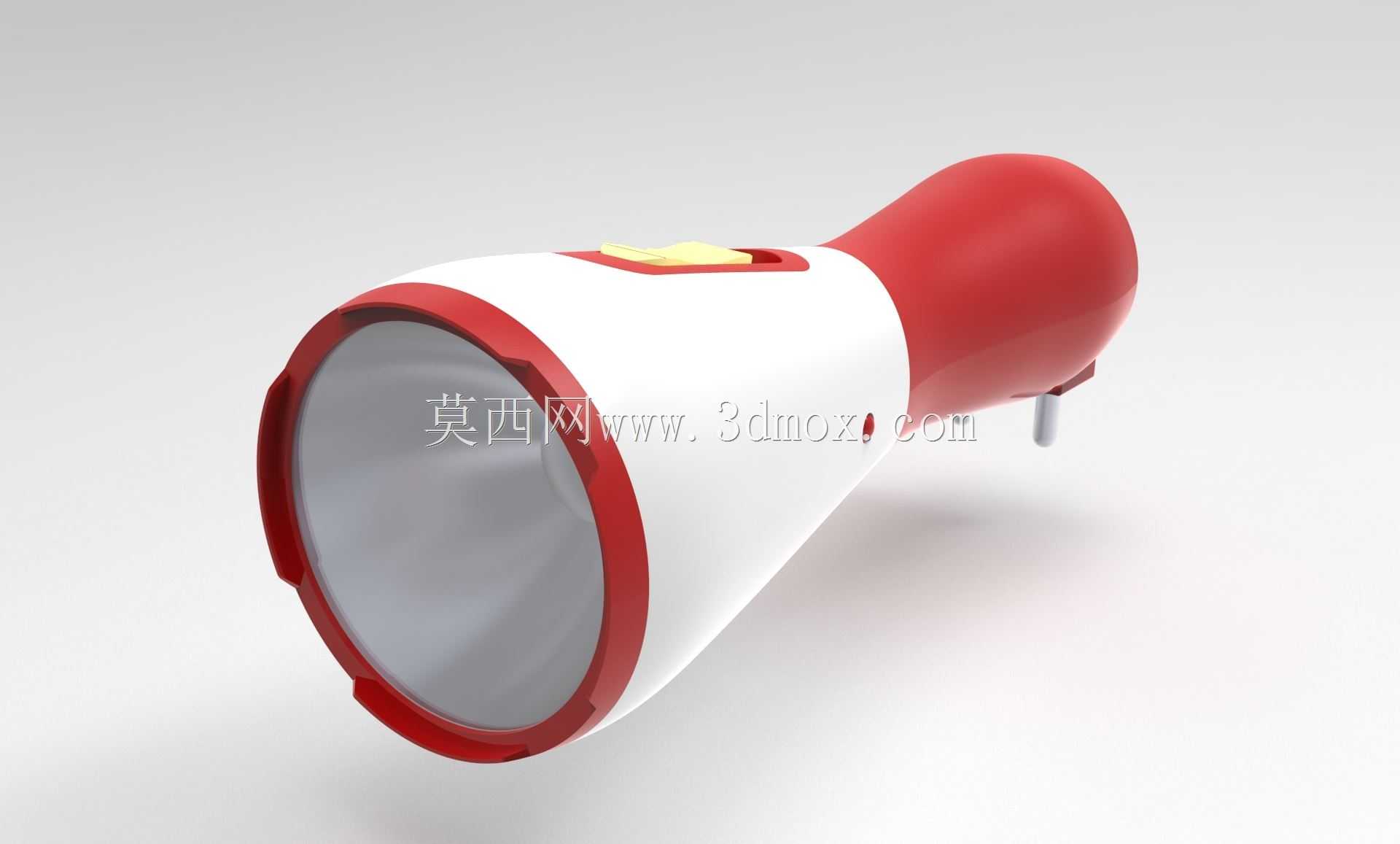

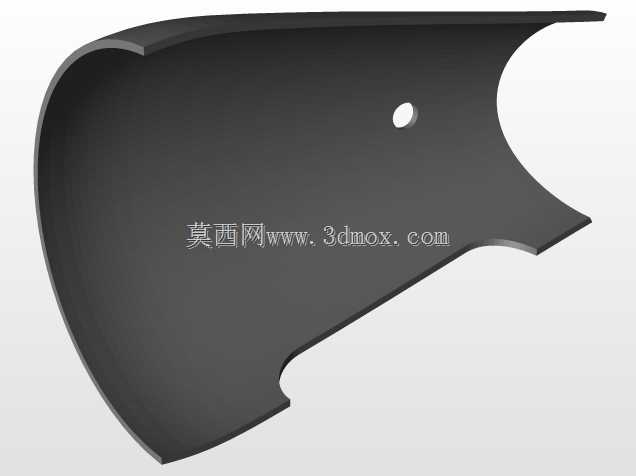

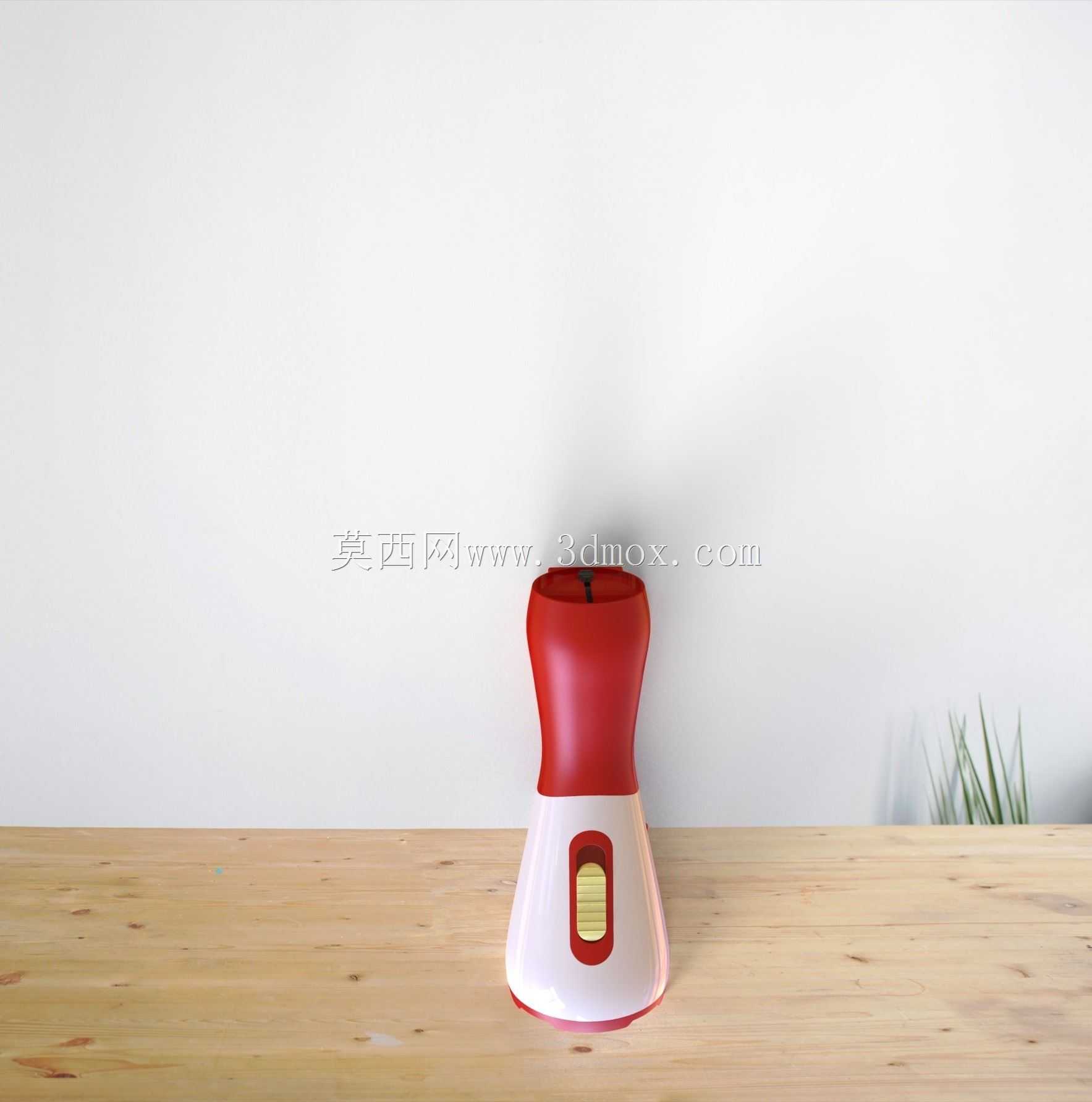

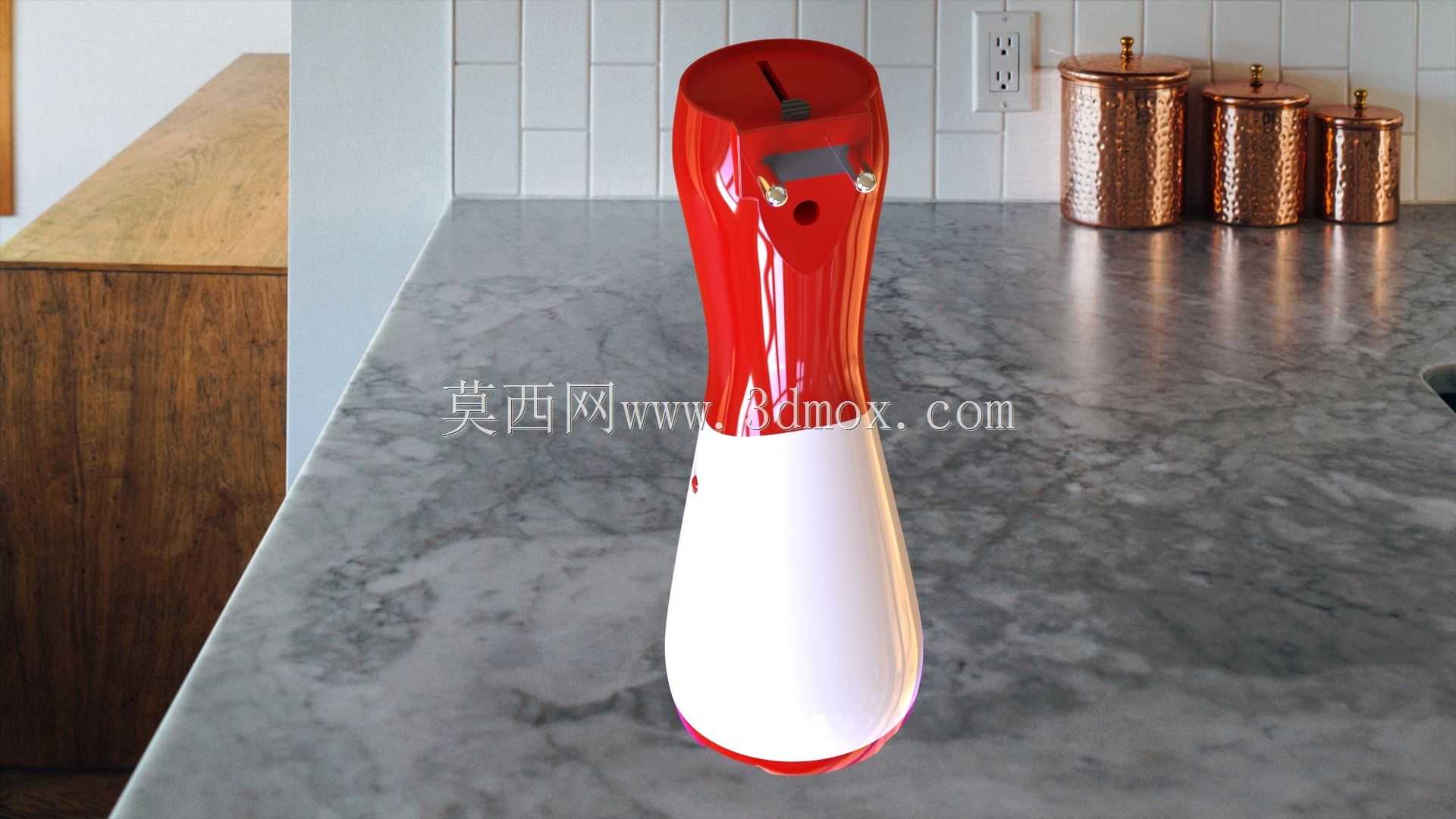

这款手持充电照明电筒的设计，首先围绕日常居家、户外临时应急的核心使用场景展开，区别于传统干电池供电的手电结构，整体采用一体化握持的流线型壳体布局，上半部分为红色高光PC材质的功能区，集成照明开关、充电接口与灯头安装位，下半部分为奶白色磨砂质感的电池仓握持段，壳体衔接处做了圆弧过渡处理，握持时贴合手掌虎口曲线，长时间持握不会产生硌手的不适感。从结构设计逻辑来看，整套模型还原了除电池电芯外的全部内部零部件，灯头位置预留了LED灯珠基板、反光杯的安装卡槽，开关按键采用内凹式设计，避免日常放置时误触点亮消耗电量，充电接口处预留了防水胶圈的安装槽位，可满足日常厨卫场景下短时间淋溅的防护需求，不会因少量沾水导致内部电路短路。在安装边界的考量上，壳体上下段采用卡扣加超声焊接的固定方式，无需额外螺丝紧固，既保证了壳体拼接的密封性，也减少了外露紧固件带来的外观割裂感，内部电池仓的尺寸适配常规18650规格锂电芯，仓壁设置了两条纵向的限位筋，避免电池在仓内晃动导致触点接触不良，尾部做了微凸的平底设计，可直立放置在桌面、台面上作为临时台灯光源使用，解放双手完成临时检修、找物等操作。从功能特性层面，该电筒兼顾日常居家找物、楼道临时照明、户外短途出行应急照明等多重用途，灯头的出光角度做了适度扩散，并非完全聚光的远射设计，更适合近距离大范围照明的使用需求，壳体表面的高光与磨砂材质分区，既提升了外观辨识度，也能在握持段增加摩擦力，手上沾有少量水渍时也能稳定持握不会滑落。整套结构在设计时充分考虑了量产装配的工艺性，所有壳体零件均采用注塑成型工艺，拔模角度控制在合理区间，内部筋位厚度均匀，不会出现注塑缩痕、翘曲等工艺缺陷，各零部件的装配公差预留符合常规五金注塑件的装配标准，灯头与壳体的配合处设置了定位凸点，装配时无需反复调整对位，可有效提升产线装配效率。
