四叶轴流风机叶轮结构设计方案

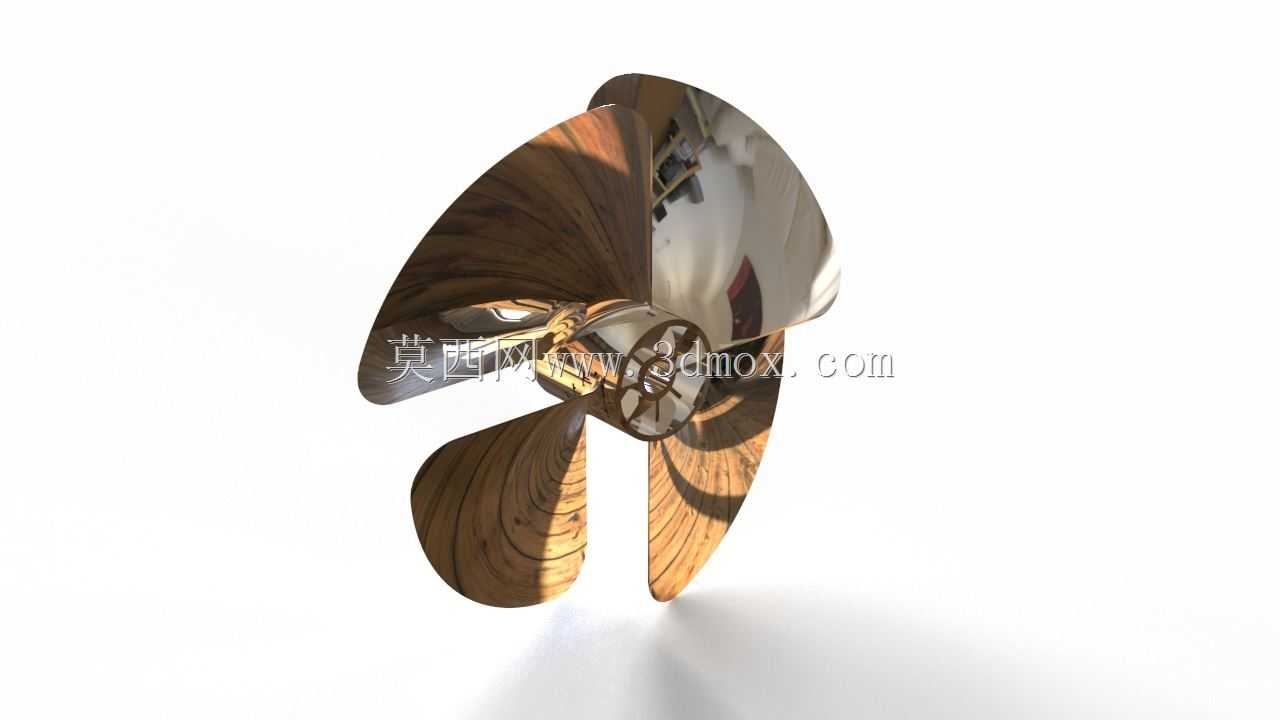

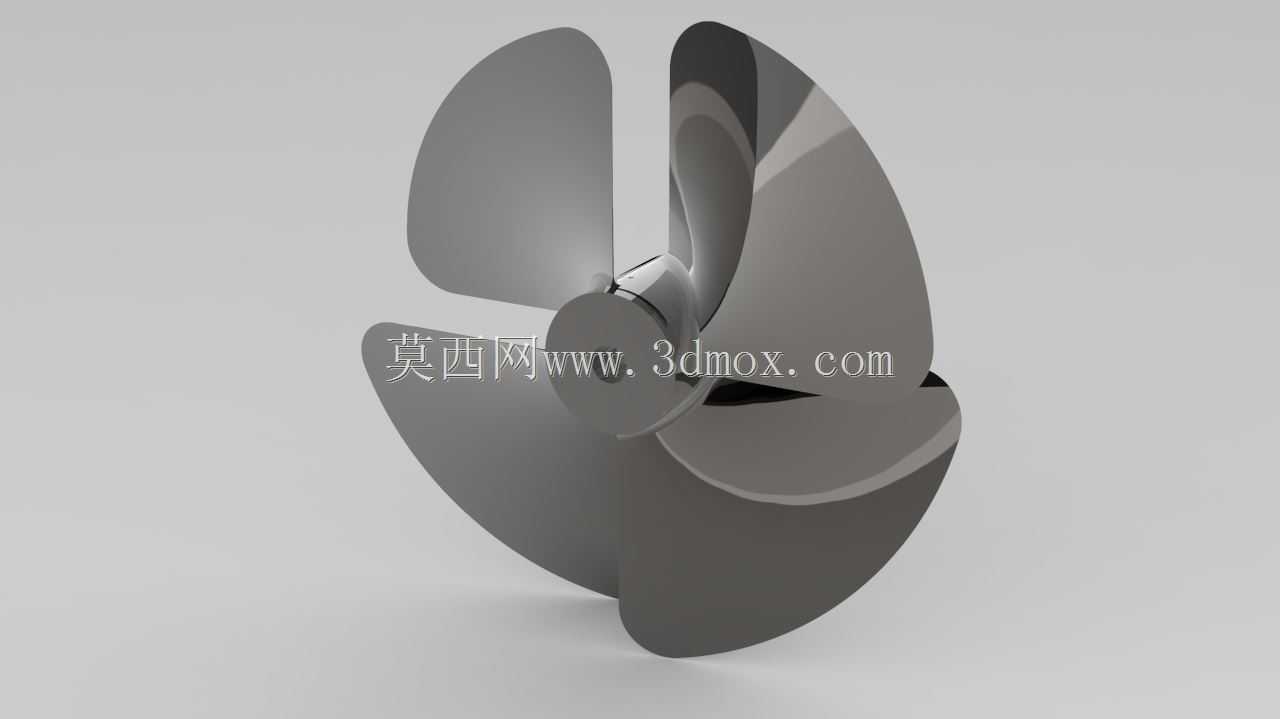

　　在工业通风、民用散热、设备风送系统的实际选型与结构设计环节，轴流类叶轮的曲面精度直接决定整套风路系统的运行效率与噪音表现，本次呈现的四叶风机叶片结构，是针对中小风量轴流场景优化的成熟结构方案。从实际应用场景来看，这类四叶结构的叶轮覆盖场景极广，小到机柜散热排风、商用新风系统的送风末端，大到厂房岗位送风、小型冷却塔的排风组件、农业烘干设备的风循环单元，都能见到同结构叶片的应用，相比三叶结构，四叶布局在相同转速下能输出更平稳的风压脉动，不会出现三叶结构常见的低频拍振问题，对安装位周边的结构抗震要求更低，尤其适合安装在薄壁钣金机柜、塑料壳体这类刚性较弱的基体上，能大幅降低风致振动带来的结构异响。

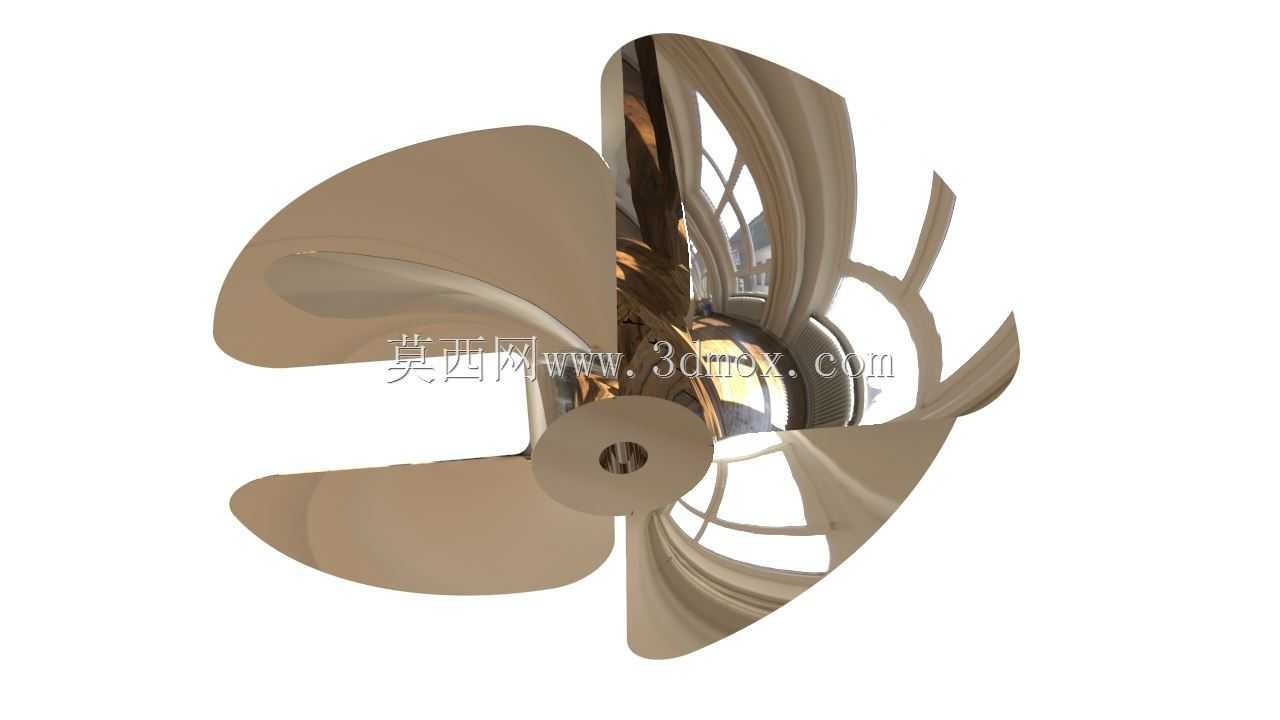

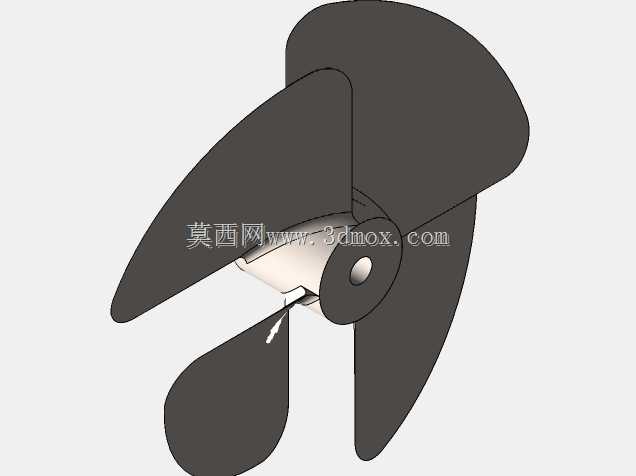

　　从设计思路层面拆解，这套叶片的曲面采用等变环量分布的翼型截面堆叠逻辑，从叶根到叶梢的弦长逐步收窄，翼型安装角沿径向线性递减，避免叶梢部位出现气流分离失速的问题。叶根位置做了加厚的圆弧过渡处理，和中心轮毂的配合面采用定位止口加周向卡槽的结构，不需要额外做复杂的紧固件连接，直接和轮毂注塑或者压铸为一体即可，装配环节能减少至少两道紧固件安装工序，也避免了长期运行后紧固件松动带来的动平衡失效问题。叶片的前缘做了小圆角钝化处理，不是锋利的切削边，一方面是降低生产环节的加工难度，不管是注塑开模还是金属铣削都能减少毛刺清理的工作量，另一方面能降低前缘切割气流产生的高频啸叫，实际运行时的人耳感知噪音比锐边叶片低3到5分贝。

　　在安装边界与尺寸适配层面，这套叶轮的中心轮毂直径和叶片外径的比例控制在1:4.2的区间，这个比例是经过多轮风洞验证的最优区间，既不会因为轮毂占比过大导致有效过流面积不足，也不会因为轮毂过小导致叶根位置的弦长过长，出现结构刚性不足的问题。安装配合面的轴向长度预留了足够的电机轴插接空间，适配常规的单相异步电机、直流无刷电机的输出轴尺寸，轴向定位的台阶面和电机端盖的间隙预留了3mm的安全距离，不会出现运行时叶根刮蹭电机端盖的问题。叶片的叶梢和外围风筒的径向间隙控制在叶片外径的千分之五以内，这个间隙值既能保证安装时的同轴度公差容错，不会因为加工装配的微小偏差出现叶梢扫膛问题，又能最大限度减少叶梢的回流损失，提升整体的送风效率。

　　从功能特性来看，这套叶片的曲面扭转角度经过优化，在额定转速下的工作区间覆盖了常用的中低压送风范围，最高效率点落在全压120Pa到180Pa的区间，正好匹配大多数常规通风散热场景的风阻特性，不会出现工况点偏离高效区导致的电机过载问题。叶片的背面曲面做了顺滑的曲率过渡，没有突兀的折角，一方面是减少气流在叶片吸力面的附面层分离，降低涡流损失，另一方面也方便日常清洁维护，积灰后用高压气枪吹扫或者湿布擦拭就能清理干净，不会在曲面凹陷处积存污垢影响动平衡。

　　在实际工程应用中，这类四叶结构的叶轮还有一个很实用的特性，就是动平衡校正的容错率更高，四个叶片均匀分布在90度的周向位置，单叶片的重量偏差带来的不平衡量更容易通过轮毂上的配重块校正，相比五叶、六叶的多叶结构，动平衡工序的耗时能缩短近三分之一，适合批量生产的场景。另外叶片的厚度从叶根到叶梢是逐步减薄的，叶根位置的厚度满足1.5倍的离心力安全系数，即使在1.2倍额定转速下运行，也不会出现叶片断裂飞出的风险，叶梢位置的厚度控制在合理范围，减少不必要的材料浪费，同时降低叶梢的转动惯量，让电机启动时的冲击电流更小，延长电机的使用寿命。

　　很多结构设计人员在选型风机叶轮的时候，容易陷入叶片越多越好的误区，实际上在中小功率的送风场景下，四叶结构的综合表现是最优的，相比两叶结构，它的送风更平稳，动平衡更容易保证；相比更多叶片的结构，它的转动惯量更小，电机负载更低，生产制造成本也更可控。这套叶片的结构设计充分考虑了生产、装配、运行、维护全流程的工程需求，没有为了追求外观的新奇做多余的曲面造型，所有的型线变化都是围绕气动效率、结构强度、装配便利性三个核心维度做的优化，不管是做新设备的风路设计，还是现有设备的叶轮替换改造，都能直接参考这套结构的尺寸逻辑做适配调整，不需要再做大量的气动验证工作，能大幅缩短产品的开发周期。
