手动台式小型手扳压力机结构设计

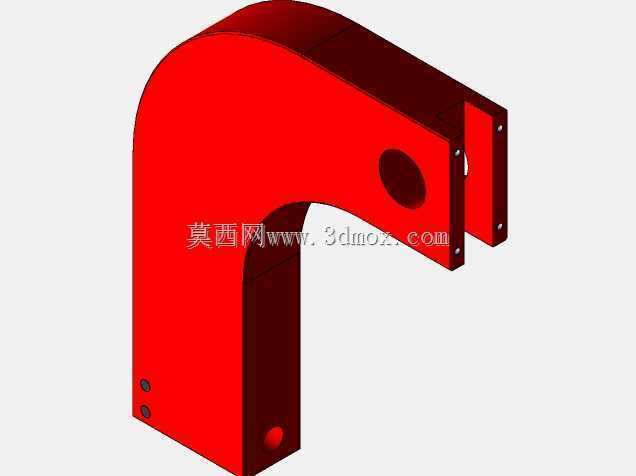

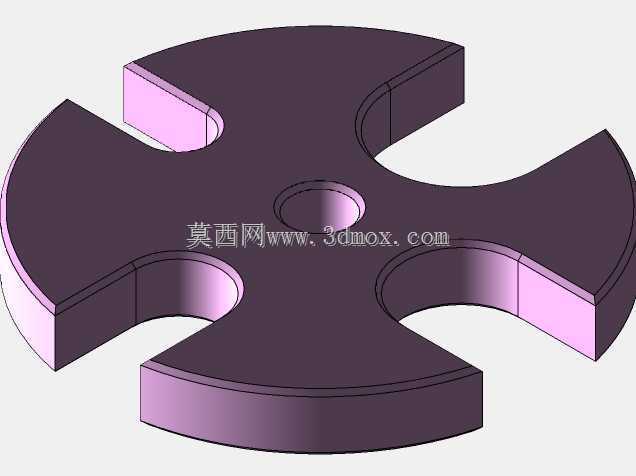

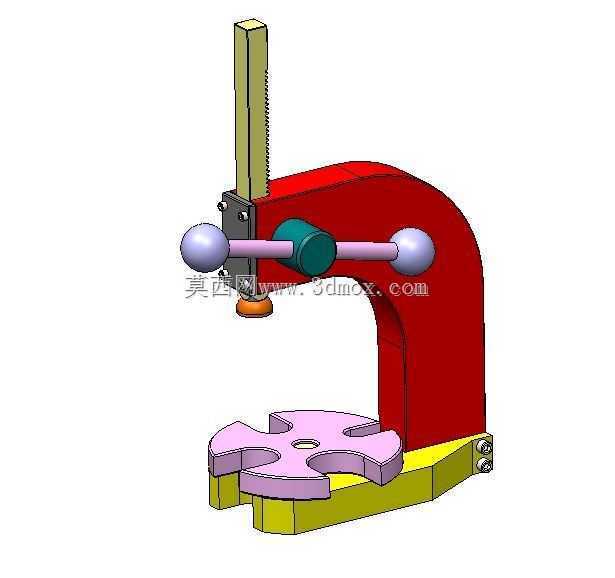

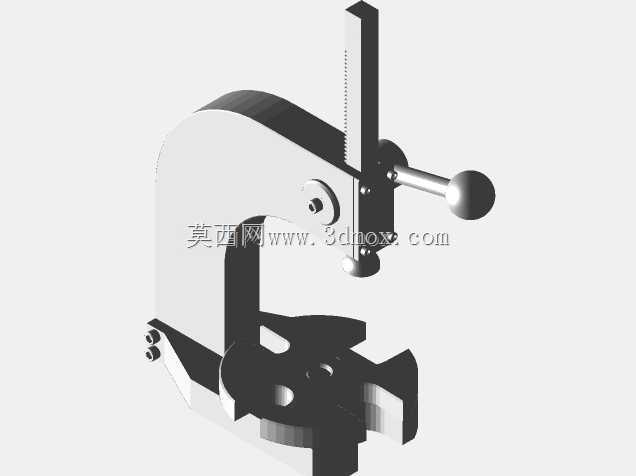

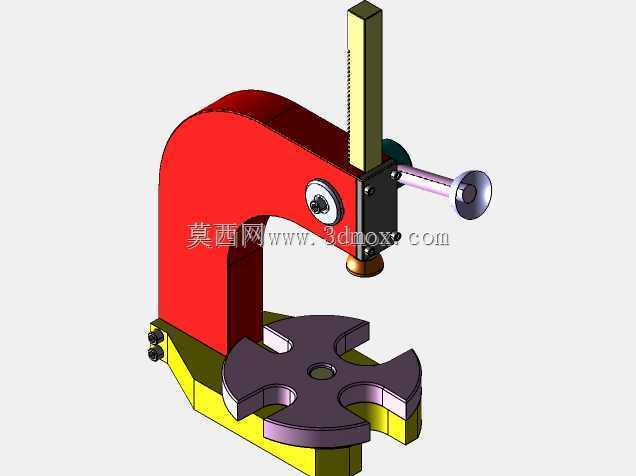

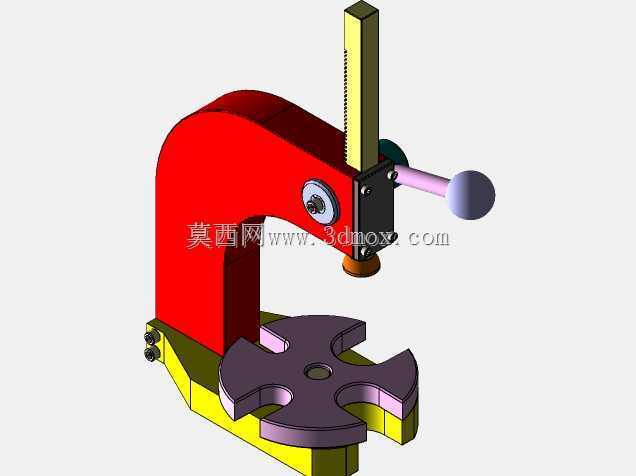

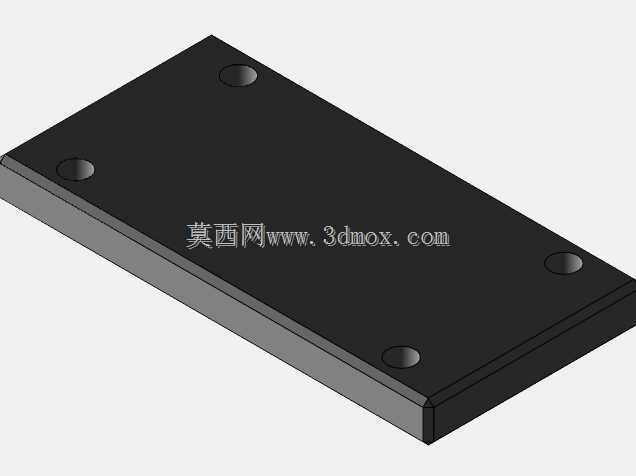

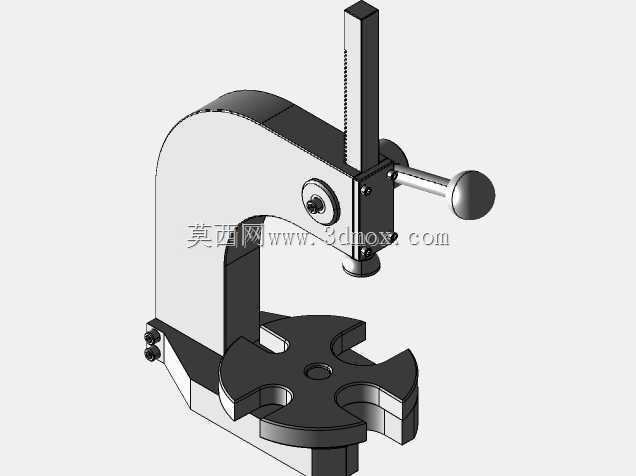

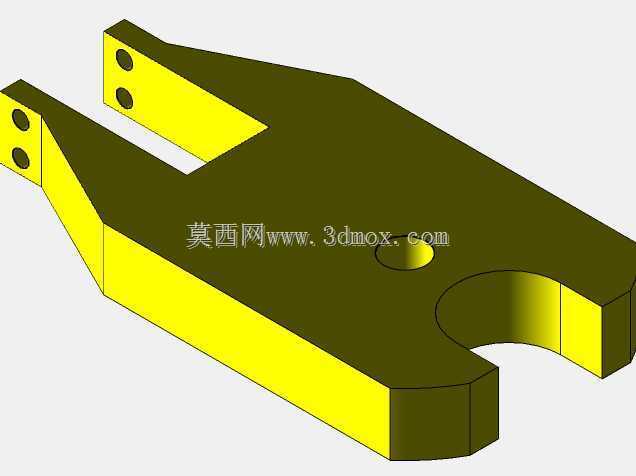

　　这款手扳压机属于小型手动施压类工装设备，在小批量零部件加工、电子元器件组装、五金件铆接、试样压合场景中应用十分广泛，尤其适合没有气动、液压动力源的维修工位、教学实训台、小型加工作业场景使用，能够完成厚度0.1-5mm薄金属片冲孔、小型塑胶件压装定位、导线端子压接、轴承小过盈配合装配、纸质试样裁切等常规小吨位施压作业，输出压力可通过操作力大小灵活控制，不会出现动力压机瞬间冲击力过大压坏薄壁工件的问题。从结构布局来看，设备采用C型开式机身设计，这种结构的最大优势是操作空间开阔，工件可以从三个方向送入作业区域，不受两侧机架的空间限制，针对异形工件、带延伸线缆的电子组件压合作业适配性更强，机身底部采用带定位槽的十字型工作台面，台面上预留的槽位可直接安装定制工装夹具、定位挡块，不需要额外打孔转接，工作台面的平面度控制在0.05mm以内，保证压合作业时工件受压面与压头保持垂直，避免压偏导致的工件报废。

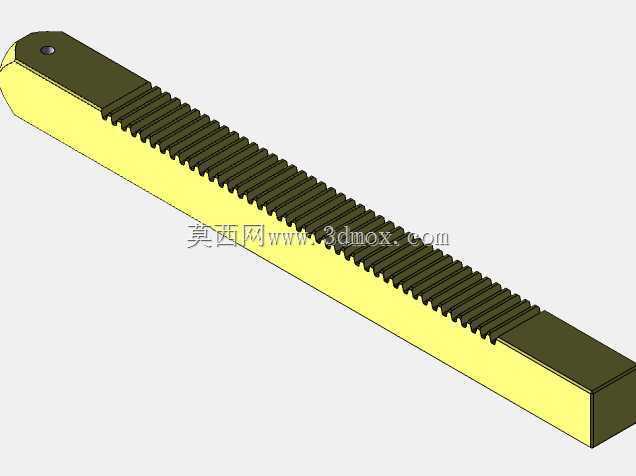

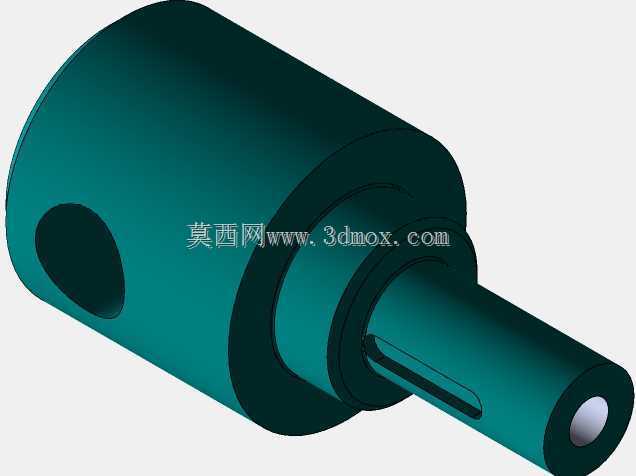

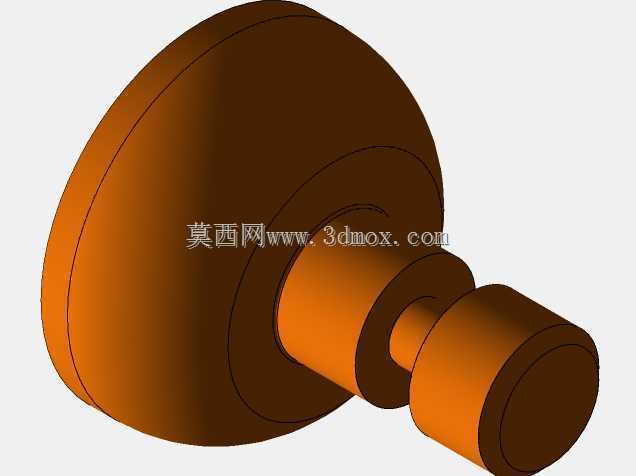

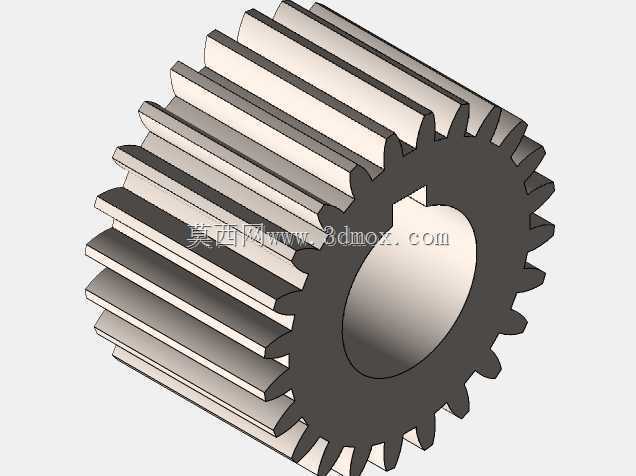

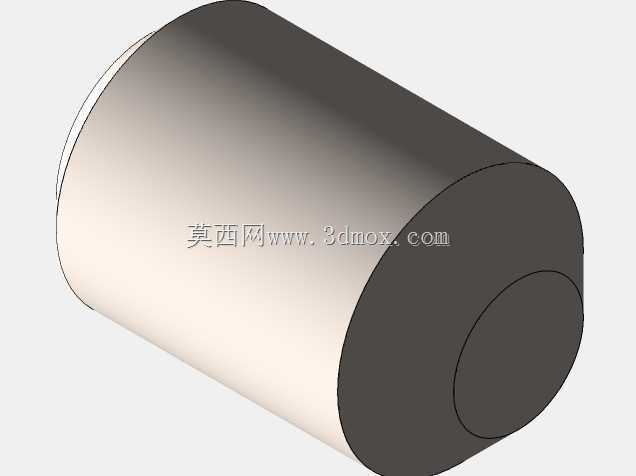

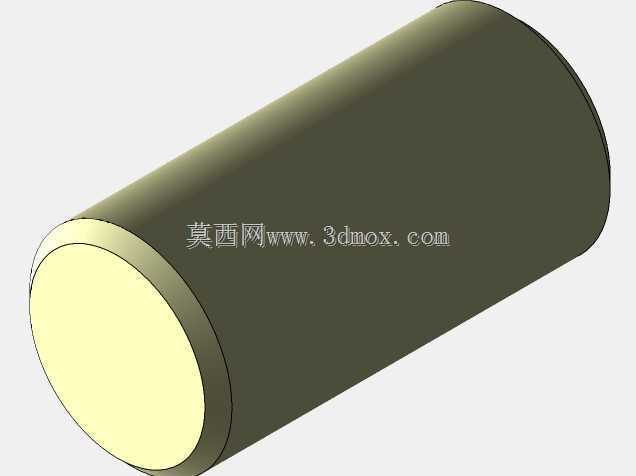

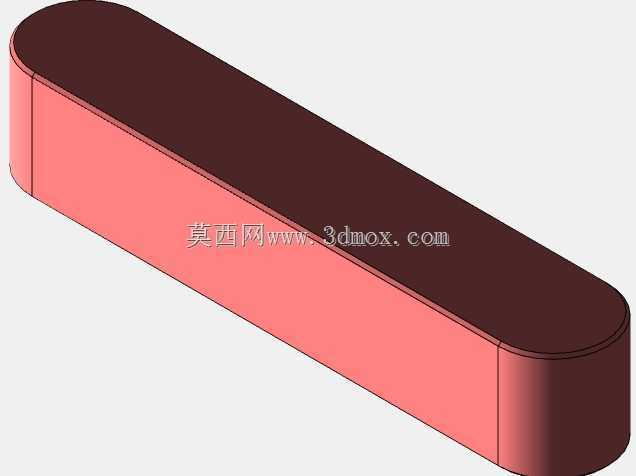

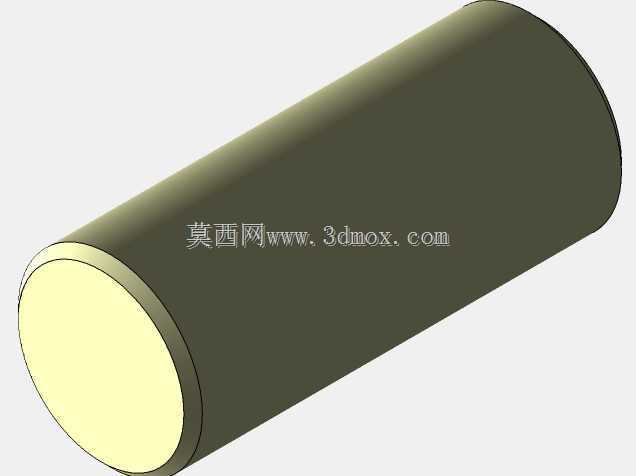

　　设备的施压执行结构采用齿轮齿条传动方案，操作手柄与齿轮同轴固定，扳动手柄时齿轮带动竖直齿条做直线上下运动，齿条下端安装可更换的压头，用户可根据作业需求更换平压头、冲孔头、铆接头、橡胶缓冲压头等不同工作端头，齿条背部设置导向限位结构，避免齿条下压过程中出现偏摆，齿条侧面加工有刻度线，可直观读取下压行程，方便控制压合深度，针对需要定程压合的工序，可在齿条对应位置安装限位挡圈，保证每一次下压行程一致，压装深度公差可控制在0.1mm以内。

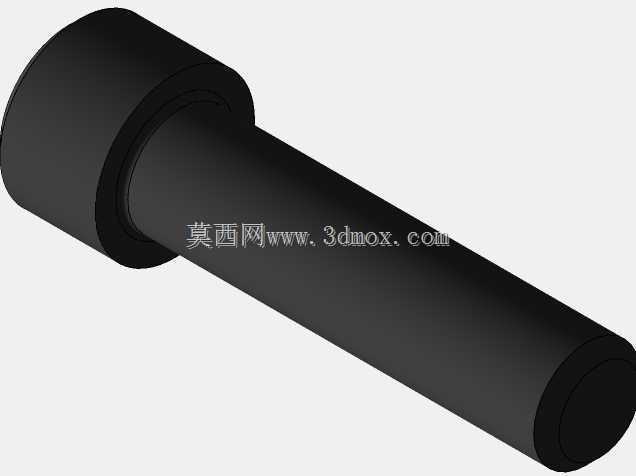

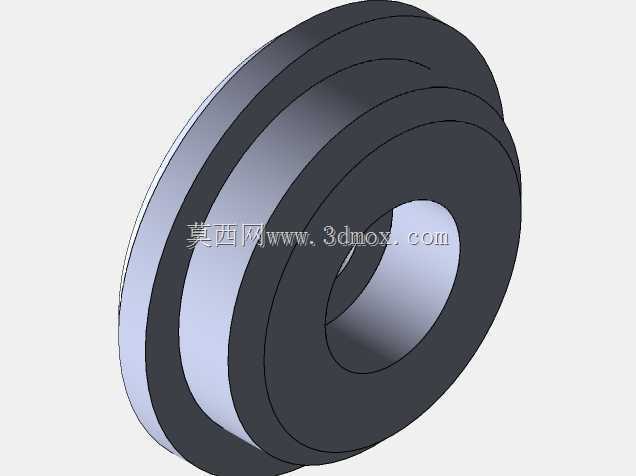

　　从安装边界来看，设备整体占地尺寸较小，不需要打地基固定，可直接放置在常规工作台面上使用，机身底部预留螺栓安装孔，若需要长期固定在工位上，可通过M8螺栓与工作台面锁紧，避免大力操作时设备出现移位；设备的喉深尺寸覆盖常规小型工件的压装需求，开口高度可满足最高100mm以内的工件放置，针对更高的工件可通过更换加高垫块拓展作业空间。设计过程中重点考虑了手动操作的力臂匹配，手柄两端设置球形操作头，握持手感顺滑，力臂长度经过优化，普通人单手施加15kg的操作力时，压头端可输出最高500kg的压合力，完全覆盖小型零件压装的力值需求，同时不会因为力臂过长导致操作空间占用过大；齿轮与齿条的啮合间隙控制在0.1mm以内，空行程量小，扳动手柄即可立刻带动压头动作，没有明显的旷量，操作反馈清晰。

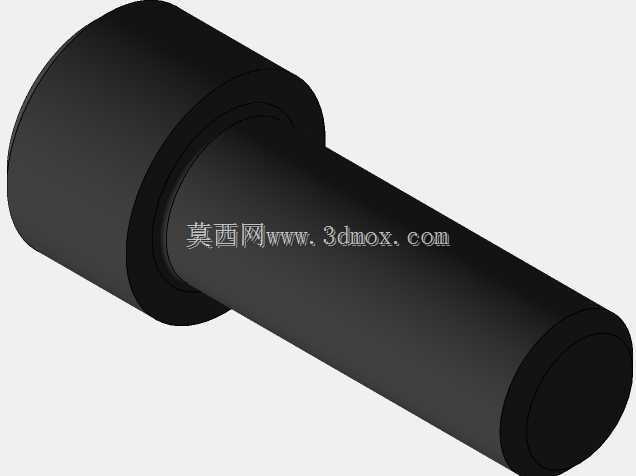

　　设备的所有运动副都预留润滑注油位置，日常维护只需要定期在齿轮齿条啮合面、手柄转轴处涂抹少量润滑脂即可，没有复杂的液压、气动元件，不存在漏油、漏气的维护痛点，故障率极低，适合对设备可靠性要求高、维护能力有限的场景使用。在建模细节上，所有零件的配合公差都按照实际加工要求设置，机身的铸造圆角、安装螺丝的沉头孔、齿条的齿形参数、手柄的装配定位结构都完全按照实际加工工艺建模，不存在干涉问题，可直接导出工程图用于加工制作，也可作为手动施压类工装的设计参考模板，根据实际作业需求修改喉深、开口高度、压头行程等参数，快速衍生出适配不同场景的专用手扳压机结构。
