多规格可配置快插式流体连接接头

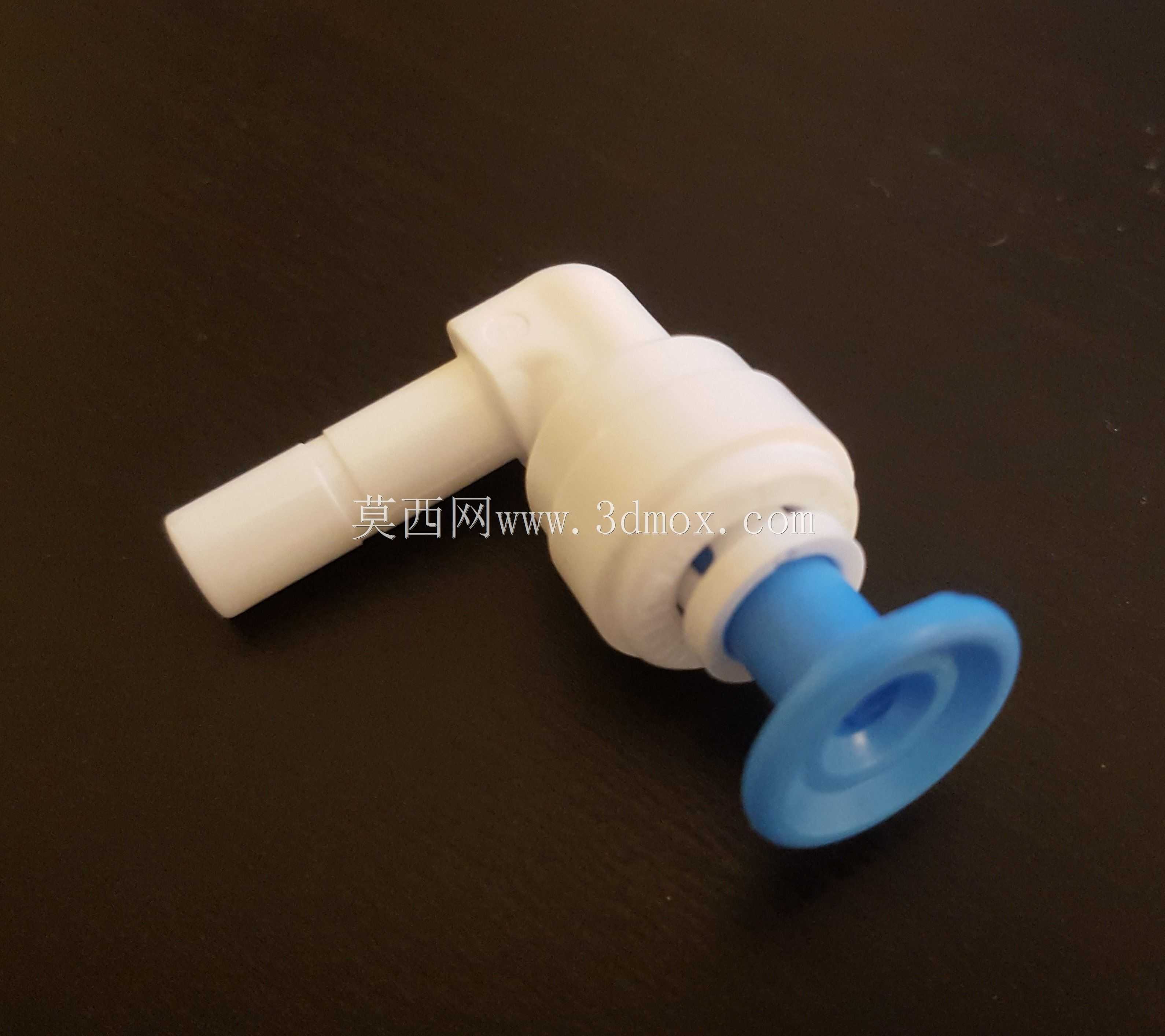

这类快插接头在民用净水设备、小型流体输送管路、实验室气液管路、3D打印水冷循环系统里应用十分广泛，日常做小型设备管路排布时，这类接头能省去螺纹缠生料带、卡套预紧的繁琐步骤，徒手就能完成管路的通断操作，后期维护换件效率比传统螺纹连接高不少。从结构设计来看，这款接头采用弯头式布局，主体为食品接触级塑料材质，端部的蓝色按压帽是解锁结构，插管时直接将对应外径的软管插入接头端口，内部的弹性卡爪会自动卡住管外壁，配合内置的密封圈实现密封，不需要额外紧固件；拔管时只需向下按压蓝色帽体，卡爪会随之张开，就能顺利拔出软管，不会出现卡管、扯坏软管的问题。设计时做了全尺寸系列化配置，覆盖3mm到16mm共9种常用软管外径规格，能匹配不同流量需求的管路场景，小尺寸规格适合气路、小流量冷却液回路，大尺寸规格可适配净水出水、小型输水支路。安装边界上，接头的插杆端为直插式硬管结构，可直接插入对应内径的软管或者设备预留的安装孔位，弯头的转向角度为90度，能在狭小的设备内部空间里完成管路转向，不需要额外采购弯头配件，减少管路连接节点也就降低了漏液风险。做结构建模时，要重点保证卡爪的弹性变形量在塑料材质的许用范围内，按压帽的行程要刚好能让卡爪完全张开，避免出现按到底还拔不出管的问题；密封圈的槽位尺寸要匹配对应规格的O型圈，压缩量控制在合理区间，既保证密封性能，又不会让插管阻力过大。这类接头的密封可靠性经过多场景验证，在0-0.6MPa的水压、气压工况下都能稳定工作，不会出现渗漏、脱管的问题，日常选型时只需要确认对接软管的外径，就能直接选用对应规格的接头，不需要额外做适配加工，对于做小型流体设备开发、DIY水冷系统、净水设备维修的从业者来说，这类可配置的系列化接头能大幅减少建模和选型的工作量，不用逐个规格单独绘制模型，直接调整配置参数就能得到对应尺寸的接头模型，能有效缩短设计周期。
