钣金结构立体声设备防护外罩设计

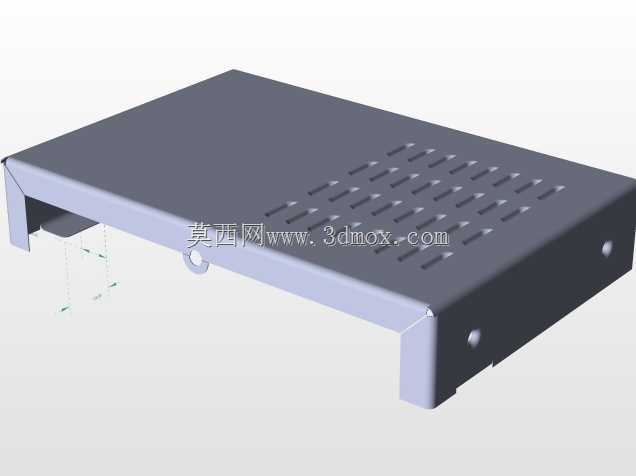

这款钣金外罩主要面向桌面级音频放声设备的防护需求，在民用音响、小型商用扩音设备、嵌入式音频终端场景中都能适配，核心作用是为内部的功放电路板、发声单元组件提供物理防护，同时兼顾设备运行时的散热通风需求，避免外界灰尘、泼溅液体直接接触内部电子元件，也能防止日常挪动、运维过程中硬物磕碰损伤内部精密器件。从结构设计逻辑来看，整体采用薄板折弯成型工艺，没有多余的拼接焊缝，主体板材选用常规冷轧薄钢板，折弯处预留了均匀的工艺圆角，既避免锐边划伤装配人员，也能抵消钣金折弯过程中的应力集中问题，减少批量生产时的开裂不良率。外罩顶面排布了多组阵列式长条形散热通孔，孔位排布避开了内部电路板的元件安装位，同时顺着设备内部空气对流的方向设置，能让功放工作时产生的热量顺着孔位自然散出，不需要额外加装辅助导流结构就能满足小功率音频设备的散热要求。安装边界上，外罩的折边处预留了对应的卡扣位与螺丝安装孔，和设备底座装配时不需要额外设计转接支架，折边的翻边高度刚好匹配底座的卡槽深度，扣合后边缘缝隙均匀控制在0.2mm以内，既不会出现装配松动晃动的问题，也能避免缝隙过大导致灰尘侵入。设计过程中调用了标准设计库中的通用卡扣、安装凸台等标准件结构，没有定制特殊异形连接件，能大幅降低后续开模与冲压加工的成本，外罩侧面预留的小凸台结构，是为了匹配设备侧方的接口避让位，装配后不会遮挡音频输入、电源接口的正常插拔使用。整体外形采用方正的低轮廓设计，不会占用过多桌面安装空间，表面可以根据终端设备的外观需求做喷塑、阳极氧化等不同表面处理，适配不同场景的外观风格要求，钣金的折弯公差控制在常规钣金加工的通用精度范围内，普通冲压车间不需要调整设备参数就能直接批量生产，装配时单人即可完成扣合与螺丝固定，不需要复杂的工装辅助。
