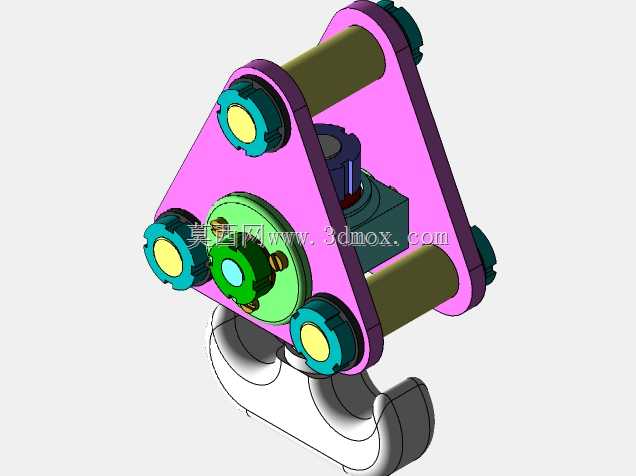

三角架式起重吊钩滑轮组总成结构

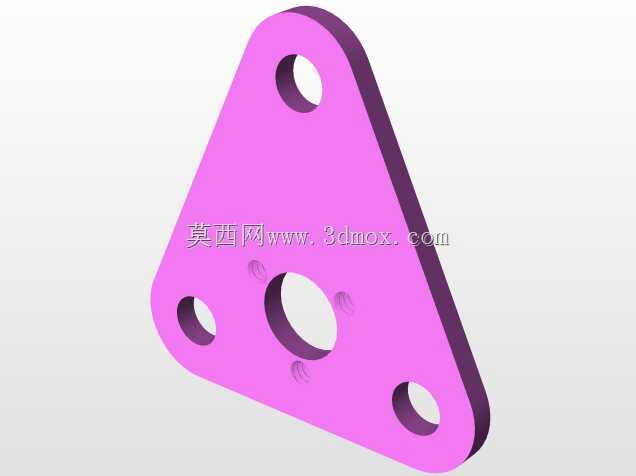

　　这套结构围绕起重作业中的吊钩承载与钢丝绳导向展开，主体由三角形侧板架、三根横向销轴、滑轮、端部锁紧压盖、中心回转连接件以及下部吊钩组成。三角布置的架体并非单纯为了外形识别，而是把多组滑轮的受力点分散到三个顶点附近，使钢丝绳在穿绕后形成较稳定的受力闭环；侧板同时承担滑轮支座、销轴定位和吊具框架的作用，相比单块平直吊板，这种布局在侧向偏载、多绳分支受力不均时更容易控制架体变形。

　　从现场使用看，该类吊钩总成常见于桥式起重机、门式起重机、小型卷扬提升机构以及需要多倍率钢丝绳省力的吊装工位。吊钩位于架体下方，作业时直接悬挂吊物或通过卸扣、吊带连接工件；上部滑轮与钢丝绳配合，将卷扬端的拉力通过多段绳股传递到吊钩，实现起升载荷的分担。三角架上三个方向的滑轮可根据穿绳方式改变绳系倍率，也能在有限高度内增加钢丝绳包角，降低单绳拉力，对车间重型工件转运、模具吊装、设备检修和物料提升都比较适用。

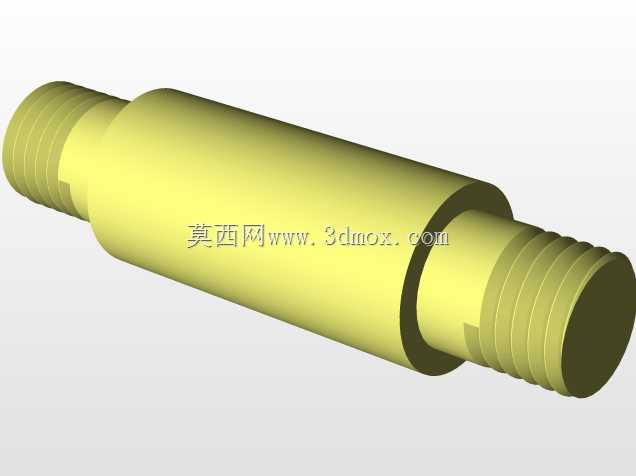

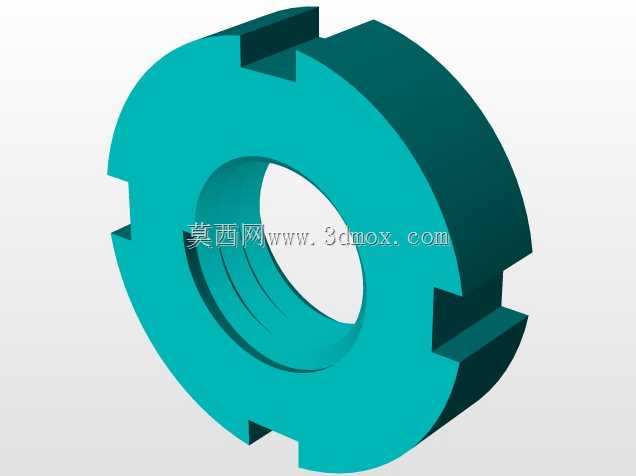

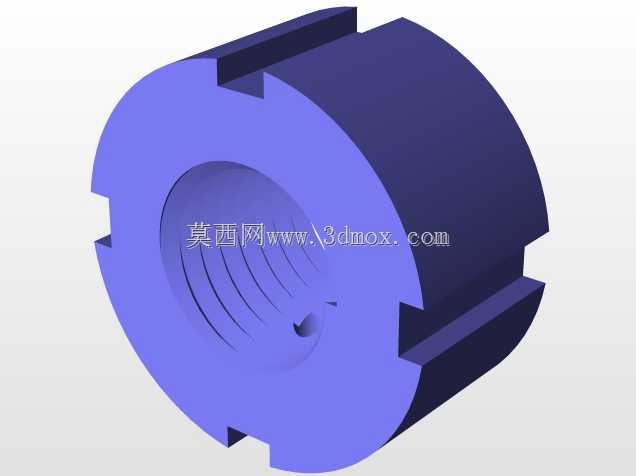

　　结构设计上，三根销轴平行穿装在两侧板之间，销轴端部采用带台阶的压盖和紧固件限位，避免滑轮在运转过程中沿轴向窜动。滑轮外圈设置绳槽，绳槽圆弧需要与钢丝绳直径匹配，槽底半径过小会挤压钢丝绳，过大则会使钢丝绳在槽内定位不稳；轮缘两侧保留挡边，可防止钢丝绳在松弛、偏拉或瞬间摆动时脱槽。端部青绿色压盖兼具轴向约束和拆装标识作用，维修时可拆开检查滑轮轴承、衬套和销轴磨损情况。

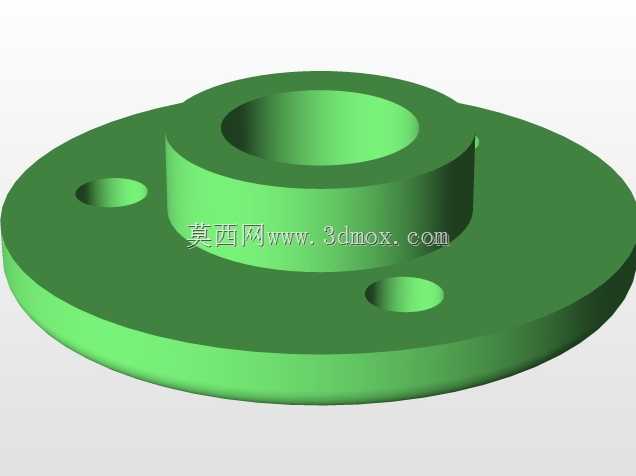

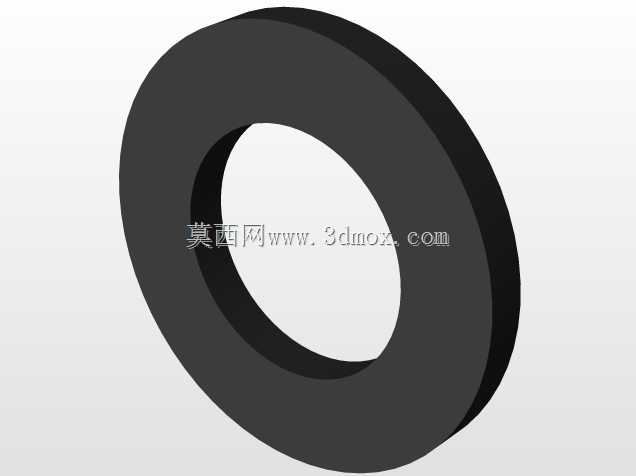

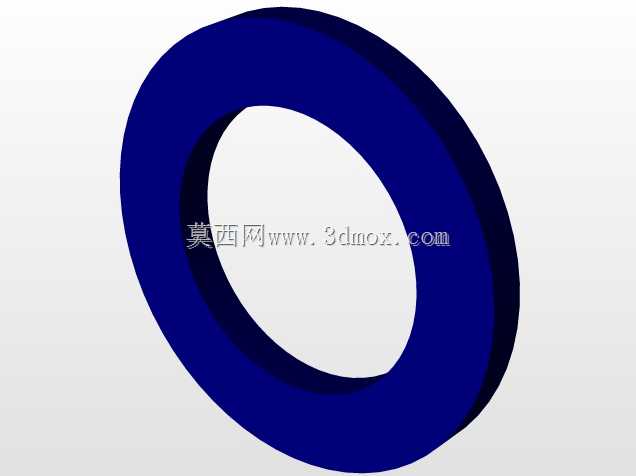

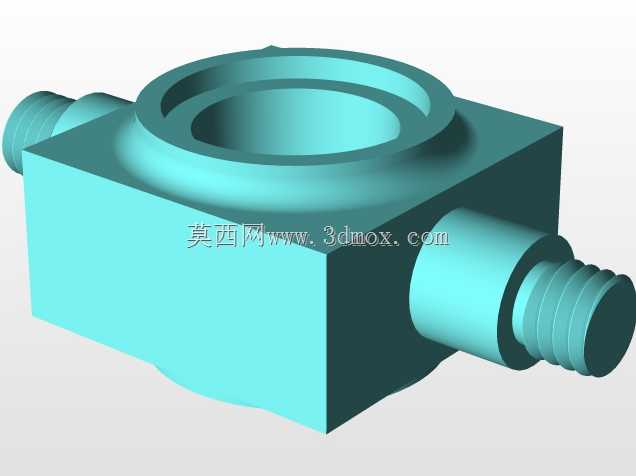

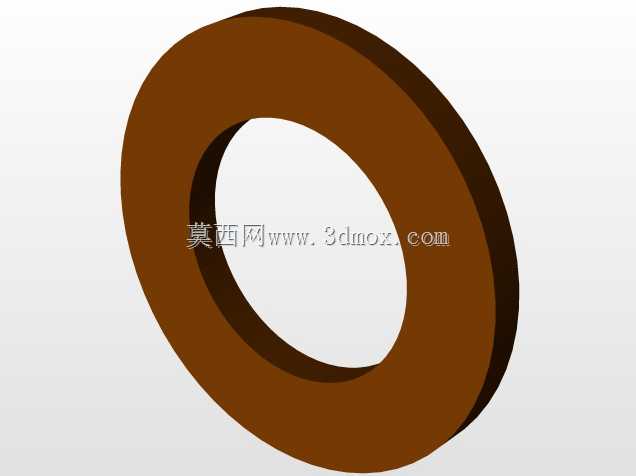

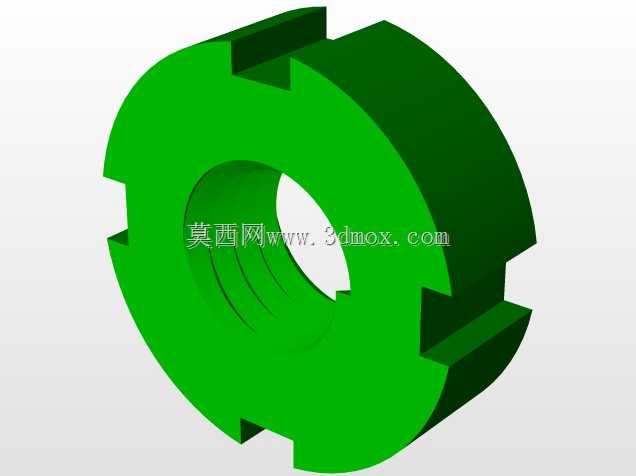

　　架体中心的绿色回转盘与下方吊钩连接，是吊钩相对于上架体旋转的关键部位。实际吊装中，吊物在离地前常需要调整方向，若吊钩不能回转，钢丝绳会产生扭转，吊点也容易受到附加弯矩。中心连接件通过回转支承或承压垫圈传递竖直载荷，同时允许吊钩绕竖直轴线转动；设计时需控制回转面的接触压力，并保留润滑与防尘空间，防止粉尘、砂粒进入后造成卡滞。吊钩钩身采用大圆弧过渡，钩口处承受弯曲与拉伸复合应力，危险截面通常在钩身内侧和钩根附近，建模时应重点保证圆角连续，避免出现尖锐台阶导致应力集中。

　　安装边界方面，三角架顶部和侧部需要预留钢丝绳进出的空间，滑轮绳槽切线方向不能与侧板、压盖发生干涉；架体外侧到滑轮端部应留出钢丝绳偏摆余量，以适应小车运行、吊钩摆动和起升过程中的绳角变化。销轴两端压盖突出于侧板，装配时要保证压盖与板面孔位同轴，紧固件不能进入滑轮旋转区域。下方吊钩摆动范围内不应设置固定遮挡，钩头与中心回转体之间要保留足够间隙，使吊钩在承载后仍能小幅摆动和旋转。

　　三维建模时可按功能拆分为侧板、销轴、滑轮、端盖、中心回转座、吊钩和紧固件几个子装配。侧板外形虽然呈三角形，但孔位之间的同轴度、孔边距和板厚方向对称关系是重点；滑轮零件应体现绳槽、轮毂、轴承孔和端面止口；销轴则需表达轴肩、通孔或螺纹端。装配关系中，滑轮与销轴之间为旋转配合，端盖与侧板之间为固定连接，吊钩与中心座之间保留回转自由度。通过这些约束，可以在模型中检查钢丝绳穿绕路径、吊钩极限摆角、端盖拆装空间以及架体在载荷下的大致受力传递路径，为起重吊具的结构细化和选型校核提供直观依据。
