止动轭限位锁止传动机构

　　这套止动轭机构的三维结构，核心围绕直线往复运动末端的位置保持需求展开，常见于通讯终端便携设备、小型精密工装以及需要短时锁定执行件位置的轻载传动场景。在实际设备布局里，这类构件往往不承担主载荷传递，而是在推杆、滑柱完成指定行程后，通过轭体与配合件的嵌合、卡位，抵消外部振动或反向作用力带来的位移，避免执行端在非驱动状态下出现回退、松脱。

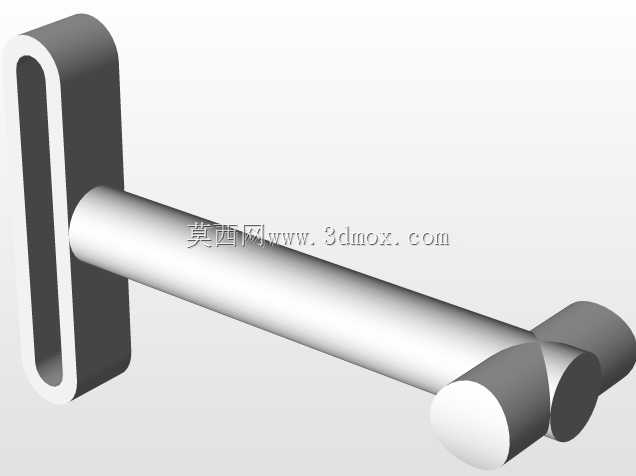

　　从结构组成来看，模型将滑动工作段、轭体卡位端、复位配合件以及外部安装基座整合在同一装配体中。长条形滑动主体沿基座内腔做轴向移动，外圆柱面与基座孔位形成滑动配合，中段预留的环形槽用于和止动销、滚珠类卡位件配合；端部的轭形开口并非简单开槽，两侧接触面做了对应角度的修形，当滑件移动到设定工位时，卡位件在弹性件推动下卡入槽位，轭体同时约束周向转动与轴向窜动，完成位置锁定。解锁动作则通过侧向的触发件推动卡位件脱离环槽实现，滑件即可在驱动力作用下返回初始位置。

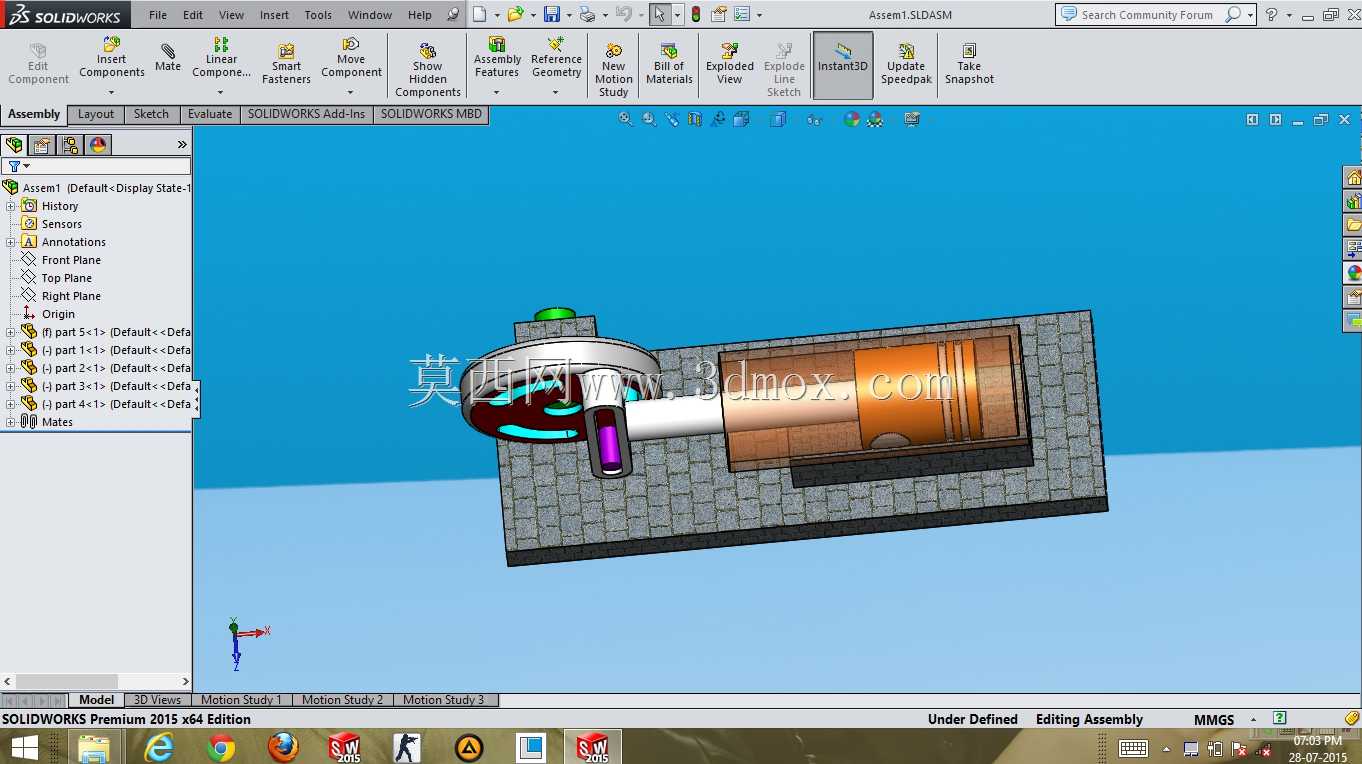

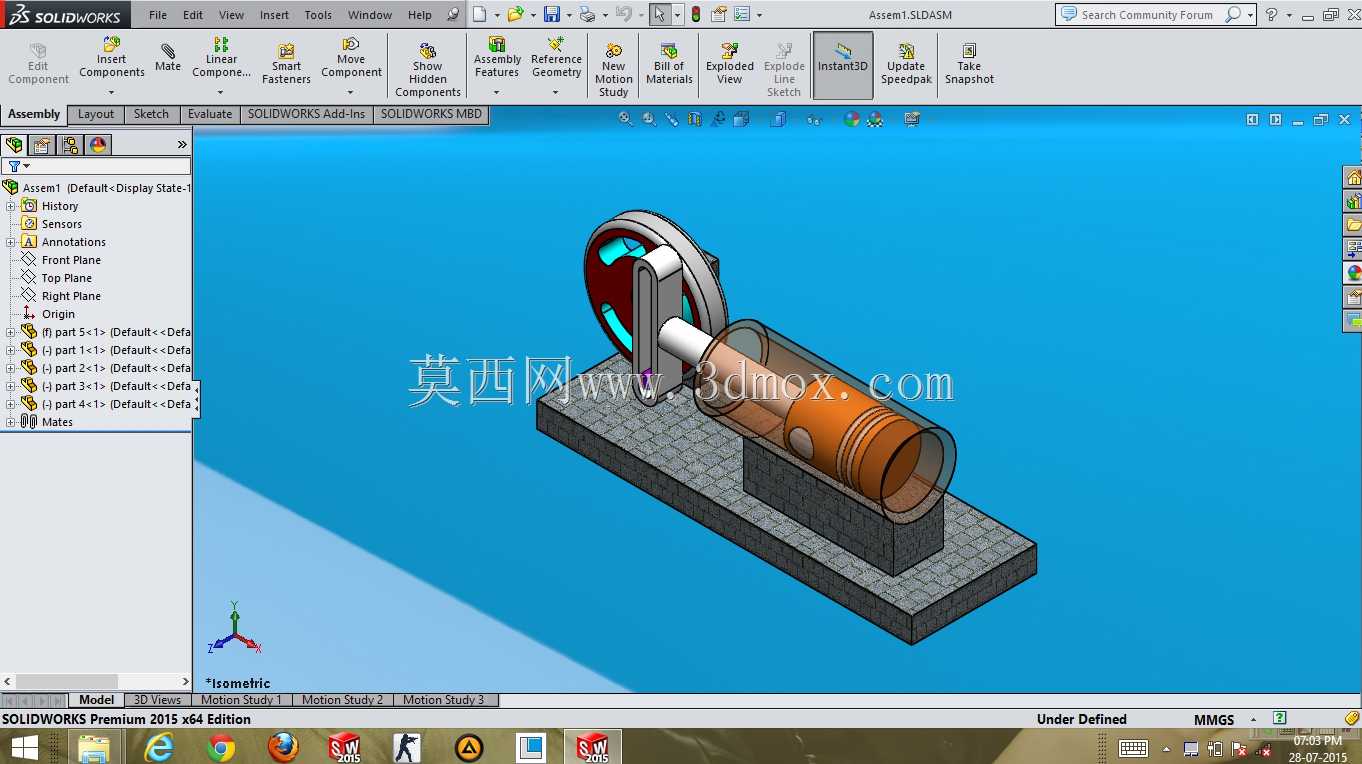

　　建模过程中优先保证了配合关系的准确性，滑动副的同轴度、卡位槽与止动件的间隙都按照实际装配逻辑设置，基座部分采用剖视表达，能够直接观察到内部滑件、弹性元件以及卡位结构的相对位置，不需要额外拆分零件就能看清运动传递路径。端部不同颜色的功能件分别对应触发按钮、状态标识与定位销，在装配时可以快速区分操作端与固定端，减少现场装反的概率。

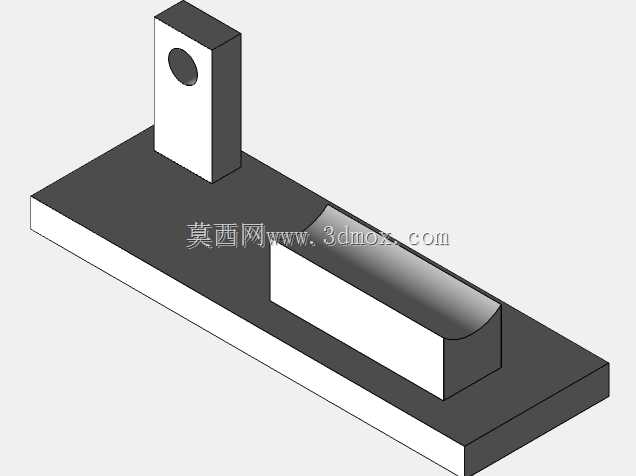

　　外形尺寸方面，整套机构沿滑动轴向的总长度适配小型设备的内部安装空间，径向最大轮廓集中在轭体与基座配合段，安装基座预留了对应的固定孔位与贴合面，横向触发件从基座侧方伸出，安装时需要在设备壳体上预留对应的操作避让空间，轴向两端分别留出滑件伸出行程与端盖固定余量，不会和周边电路板、连接线缆发生干涉。

　　设计思路上没有采用复杂的齿轮锁止或棘轮结构，而是利用槽销嵌合的原理实现止动，零件数量少，加工时滑件主体可采用棒料车削成型，环槽与轭口通过铣削加工即可保证精度，弹性件选用标准规格的小型弹簧，后期维护更换成本低。针对通讯类便携设备的使用环境，结构整体没有外露的细小易脱落零件，卡位配合面做了耐磨考量，在频繁启停、反复锁止的工况下，接触面的磨损不会直接影响锁止可靠性，当磨损量累积到一定程度后，仅需更换止动销或弹性件即可恢复功能。

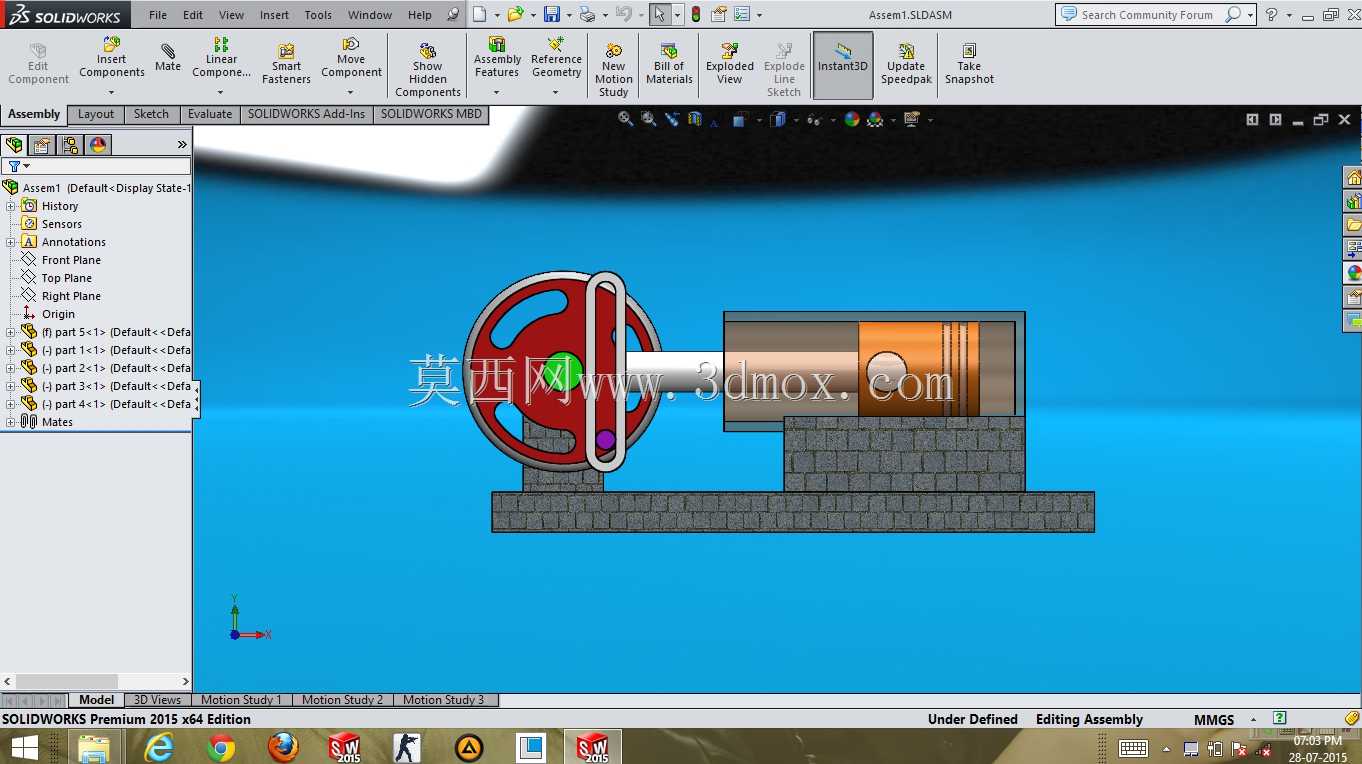

　　在运动逻辑验证层面，装配体完整还原了推进、卡位、触发解锁、复位的全流程动作，滑动过程中轭体始终保持姿态稳定，不会出现偏摆卡滞，侧向触发件的行程与卡位件的脱出距离匹配，按动触发端时可以完全解除轴向约束，松开后弹性件自动推动卡位件回到待锁位置，下一次滑件推进到位时即可自动完成锁止，不需要额外的手动复位操作。

　　实际选型应用时，这套结构可以直接嵌入小型通讯测试工装、便携终端的伸缩支撑组件、轻载推送机构的末端限位单元中，安装时只需保证基座孔位与滑动件的同轴度，将基座固定面贴合设备安装支架锁紧，侧向操作端对准设备外壳的按键开孔即可，不需要额外设计复杂的联动结构，就能获得稳定的位置止动效果。
