家用窄边框超薄液晶平板电视外观结构

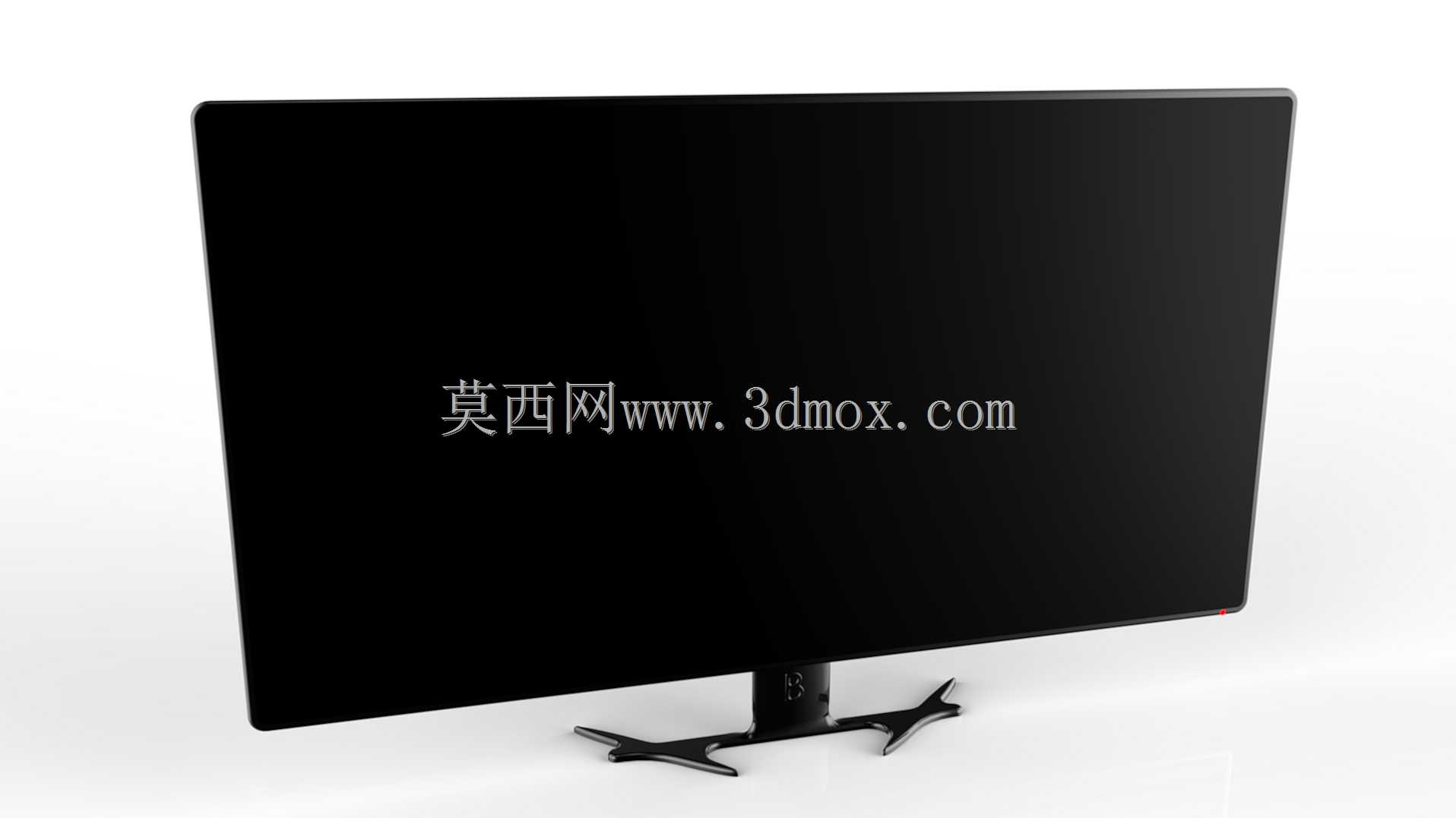

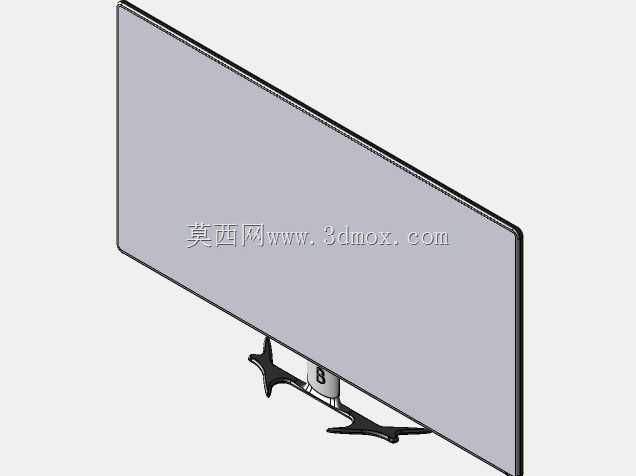

日常做消费电子结构建模时，这类平板电视的外观结构是很典型的练习与参考对象，先从实际应用场景来说，这类窄边框机型主要适配家庭客厅壁挂、桌面摆放两种主流安装方式，也可用于商用展厅的信息展示终端搭建，不同安装场景对应的结构预留完全不同，壁挂场景需要在背部预留标准VESA挂架孔位，孔位周边做加强筋结构避免长期悬挂出现背部壳体变形，桌面摆放则要搭配重心经过校核的底座结构，保证屏幕受外力触碰时不会出现倾覆风险。从功能特性来看，这款机型采用三边极窄边框设计，视觉上最大化屏幕显示占比，屏幕下边框做收窄处理，仅在底部预留必要的红外接收、状态指示灯的开孔位置，背部壳体做弧面过渡收薄，最薄处的厚度控制能满足贴墙安装时的缝隙要求，不会出现背部凸起导致挂装不平的问题。设计思路上优先平衡外观质感与结构强度，屏幕正面采用纯黑熄屏质感设计，关机状态下整体视觉一致性强，底座采用分叉式金属质感支脚，两个支脚的支撑跨距经过测算，既不会占用电视柜过多横向空间，又能保证55-65英寸级别屏幕的支撑稳定性，支脚与屏幕下沿的连接位置做隐藏式螺丝固定，外部无外露连接件，保证外观整体性。安装边界方面，桌面摆放时需要预留的横向空间要比屏幕整体宽度多100mm以上，方便接线操作，壁挂安装时挂架的承重等级要匹配屏幕整体重量，背部的接口区域做下沉式设计，插接线材后不会因为线材插头凸起影响贴墙距离，屏幕底部与摆放台面的预留高度要满足回音壁等外接设备的放置需求，背部的散热格栅开设在上下沿位置，避免贴墙后遮挡散热通道，长期高负荷运行时不会出现局部积热问题。实际建模过程中要注意屏幕边角的R角处理，既要避免直角磕碰的安全隐患，又要保证边框的视觉窄度，边框与屏幕面板的贴合位置做0.1mm级的错位预留，避免装配时出现面板与边框刮蹭的问题，底座支脚的角度做15度左右的外倾设计，进一步提升支撑的抗倾覆能力，所有外观面的拔模角度控制在1度以上，保证后续壳体注塑生产时能顺利脱模，不会出现外观面拉伤的问题。
