壁挂式卫星电视接收天线结构设计

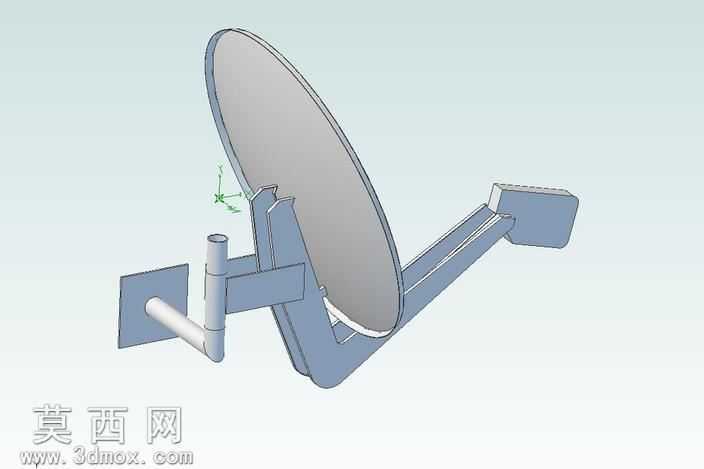

本作品为壁挂式卫星电视接收天线的三维参数化模型，建模过程严格遵循卫星接收设备的实际工程结构逻辑，采用主流三维设计软件完成全特征构建。模型整体分为抛物面反射盘、馈源支撑臂、壁挂固定基座、角度调节机构四大核心模块，各部件间的装配关系完全还原实物的运动与连接逻辑。建模阶段首先通过旋转凸台特征生成抛物面反射盘的基础曲面，对反射面边缘做卷边加厚处理提升结构强度，盘面赋予哑光浅灰色金属材质，模拟实际产品的喷塑铝合金质感，还原抛物面的信号反射物理属性。壁挂固定基座采用带安装孔的板式结构，通过拉伸凸台与加强筋特征构建，基座与支撑立柱间设计了可转动的铰接结构，支撑臂与反射盘背部的连接座同样设置俯仰角度调节轴，完整还原天线安装时的方位角、俯仰角调节功能，所有铰接位置均预留合理装配间隙，符合实际产品的公差设计要求。馈源支撑臂采用一体化悬臂结构，从基座侧方延伸至反射盘焦点位置，臂体截面做渐变优化处理，既保证结构刚性又减少对接收信号的遮挡，臂体末端的馈源安装座做了标准化接口设计，可适配通用规格的高频头组件。材质分配上，结构支撑件统一赋予磨砂蓝灰色工程塑料或喷塑钢材材质，转动铰接轴赋予亮面金属材质模拟镀锌钢构件，壁挂安装面做防滑纹理处理还原实际安装的防滑设计。设计过程中充分考虑家用壁挂安装的使用场景，整体结构紧凑无冗余突出部件，重心贴近壁挂安装面降低安装后的承重负载，各调节部位的操作空间预留充足，方便安装人员徒手完成角度校准，模型所有特征均为可编辑参数化特征，可根据不同接收频段需求调整反射盘尺寸、支撑臂长度等核心参数，适配不同规格的卫星接收使用需求，整体建模精度满足结构验证、安装演示、产品改型设计等多场景使用要求。
