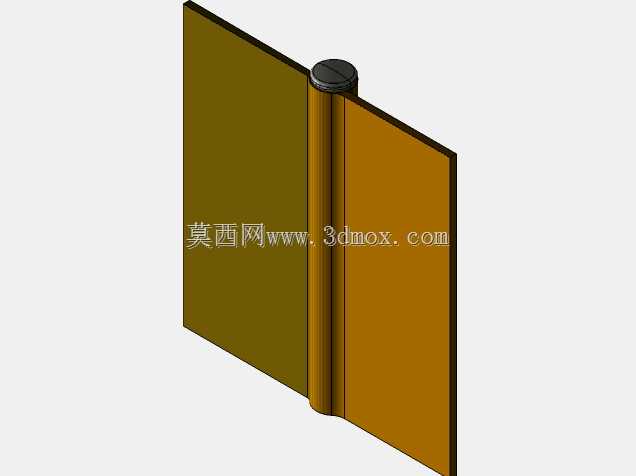

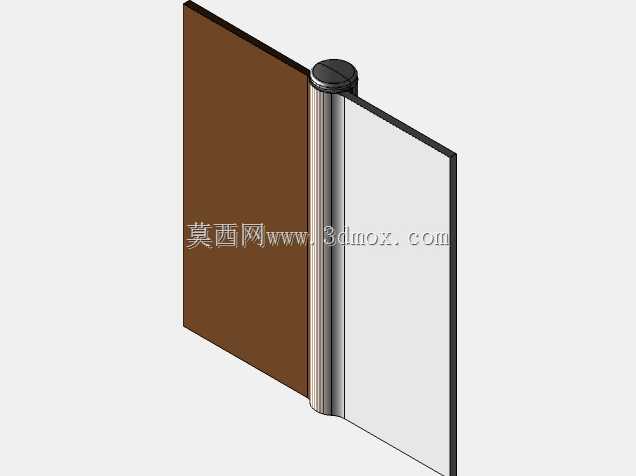

黄铜合页铰链结构装配三维设计

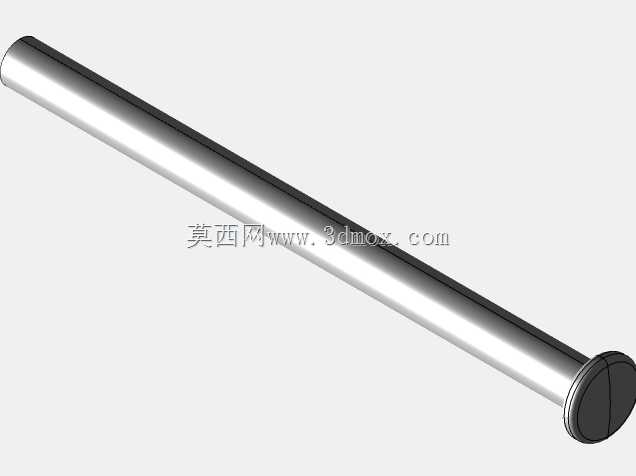

日常做设备防护门、柜体箱门的结构设计时，铰链这类基础连接件的选型和建模往往最容易被新手忽略，很多人直接调用标准件库的通用模型，最后装配时才发现安装孔位对不上、开合角度受限、页板厚度和门框间隙不匹配的问题。这次的铰链模型完全按照实际工程安装需求做的全装配结构，两个页板通过中间的卷制轴套铰接，没有多余的简化特征，所有零件都完成了配合约束，导入装配环境后可以直接模拟开合动作，不需要再重新做配合定义。从实际应用场景来看，这类黄铜材质的平开合页多用于室内木门、配电箱柜门、小型设备检修门的铰接连接，相比铁质合页抗锈蚀能力更强，表面不需要额外做喷塑或镀锌处理，黄铜本身的金属质感也能适配装饰性要求较高的门体安装需求。设计时首先确定了页板的安装边界，单块页板采用矩形平板结构，每块页板上预留三个沉头安装孔，孔位沿页板长度方向均匀排布，沉头深度适配常用的十字沉头螺丝规格，安装后螺丝头不会突出页板表面，避免门体开合时螺丝和门框发生剐蹭。中间的铰接轴套采用卷边成型结构，两个页板的轴套段交错排布，穿入销轴后可以实现0到180度范围内的自由开合，轴套的配合间隙控制在合理范围，既不会因为间隙过大导致门体晃动，也不会因为间隙过小出现开合卡滞的问题。建模过程中特意还原了页板的倒角细节，页板四周边缘都做了小尺寸倒角处理，避免安装时锋利的边缘划伤操作人员，同时也能消除钣金冲压后的毛刺特征，更符合实际零件的加工状态。很多设计人员在做门体结构时，往往只关注合页的承重参数，忽略了页板厚度和门框、门页之间的间隙匹配，这个模型的页板厚度、轴套直径、孔位间距都按照常用的民用合页实际尺寸做了还原，在做柜体或门体设计时，可以直接把这个模型调入装配体，通过干涉检查快速确认门体开合时的间隙是否足够，安装孔位是否和门体内的加强筋位置冲突，不需要再反复测量合页的外形尺寸调整门体结构。另外整个装配模型没有做特征合并，每个零件都是独立的实体，可以单独导出零件图用于加工，也可以直接生成爆炸图用于装配工艺说明，对于刚接触结构设计的新人来说，也可以通过拆解这个模型，学习铰接类连接件的配合方式、安装孔位的排布逻辑，理解基础五金件在整机结构中的作用，避免在选型和建模时出现低级错误。
