ABB ESB20-20模块式接触器结构设计

　　在低压配电与工业自动化控制回路的搭建过程中，模块式接触器是小功率负载通断控制的核心执行元件，这款ABB ESB20-20接触器的三维建模完全贴合实物的工程特征，可直接用于电气柜布局设计、装配干涉校验以及控制回路的三维可视化演示。从实际应用场景来看，这类20A额定电流的模块式接触器多用于建筑配电的照明回路控制、小型风机水泵的启停控制、自动化设备里的辅助回路通断，以及智能家居、楼宇自控系统里的负载切换，相比传统大体积接触器，它的模块化结构可以和同系列的辅助触点、浪涌抑制模块直接拼接，不需要额外的安装转接件，大幅压缩柜内的占用空间。

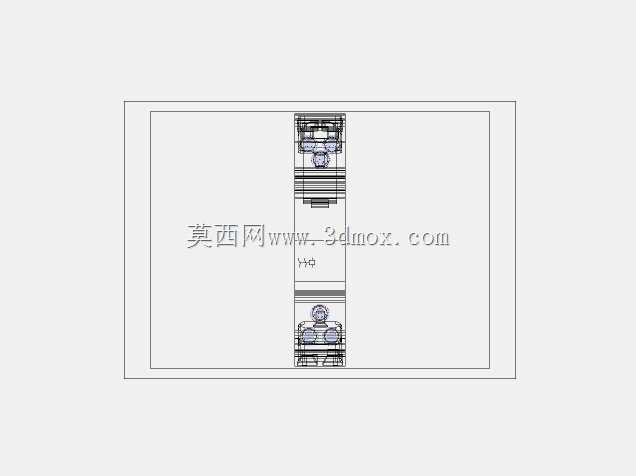

　　从设计思路上看，这款模型还原了产品的导轨安装结构，底部的卡扣特征完全匹配标准35mmDIN导轨的安装尺寸，建模时严格控制了本体的宽度、高度与深度边界，确保在多器件并排安装时，相邻器件之间的安全间隙符合低压配电设计规范，不会出现模型装配时的干涉问题。本体的接线端子位置、操作手柄的凸起高度、顶部标识区域的凹槽特征都做了1:1的还原，甚至端子螺丝的沉孔深度、接线腔的内部空间都按照实物尺寸建模，方便设计人员在做布线设计时，准确计算导线的弯曲半径，预留足够的接线操作空间。

　　功能特性层面，这款接触器采用直流静音线圈设计，运行时无交流嗡声，适合安装在对噪音有要求的办公区域、住宅配电间内，模型还原了线圈接线端的极性标识位置，以及主触点的进出线端标识，避免在三维布线时出现接线方向的错误。本体侧面的拼接卡槽结构做了精确的特征还原，可直接搭配同规格的辅助触点模块进行装配建模，不需要额外调整配合尺寸，对于做整柜三维布局的工程师来说，直接调用该模型就能快速完成器件排布，不需要反复测量实物尺寸调整模型参数。

　　外形尺寸上，这款接触器采用单模数宽度的模块化设计，本体宽度仅占1个标准DIN导轨模数，在多回路集中控制的柜体内，可以大幅节省安装位，模型的安装面与导轨的配合间隙按照实际安装公差设置，模拟真实安装时的卡扣卡入行程，确保在做虚拟装配时，能够准确还原器件的安装过程，不会出现模型穿模或者装配间隙不合理的问题。外壳的散热格栅特征、正面的操作状态指示窗都做了细节还原，可用于生成产品的装配指导示意图、运维培训的可视化素材，帮助现场运维人员快速识别器件状态，掌握安装拆卸的操作要点。
