小型精油蒸馏提取成套装置结构设计

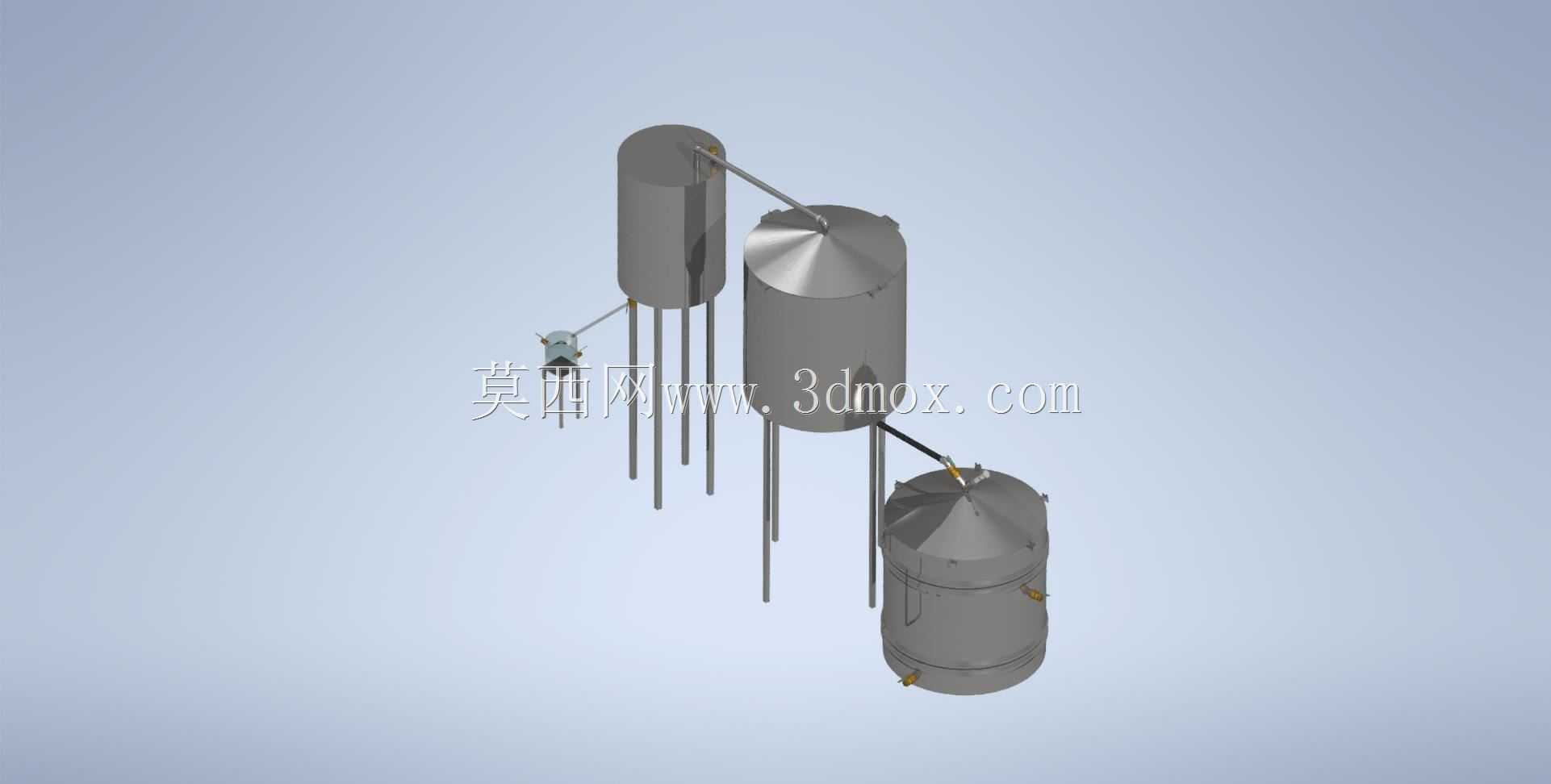

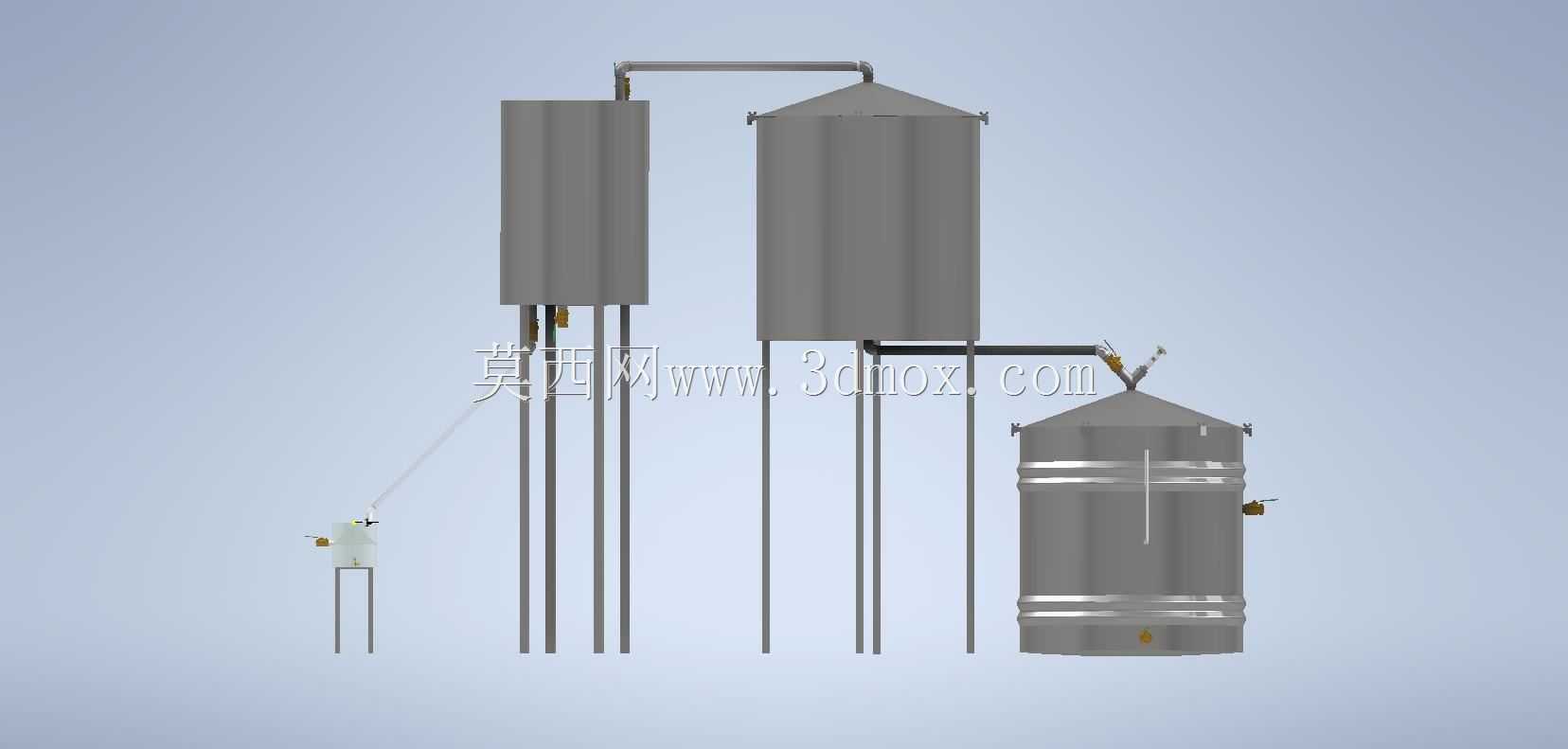

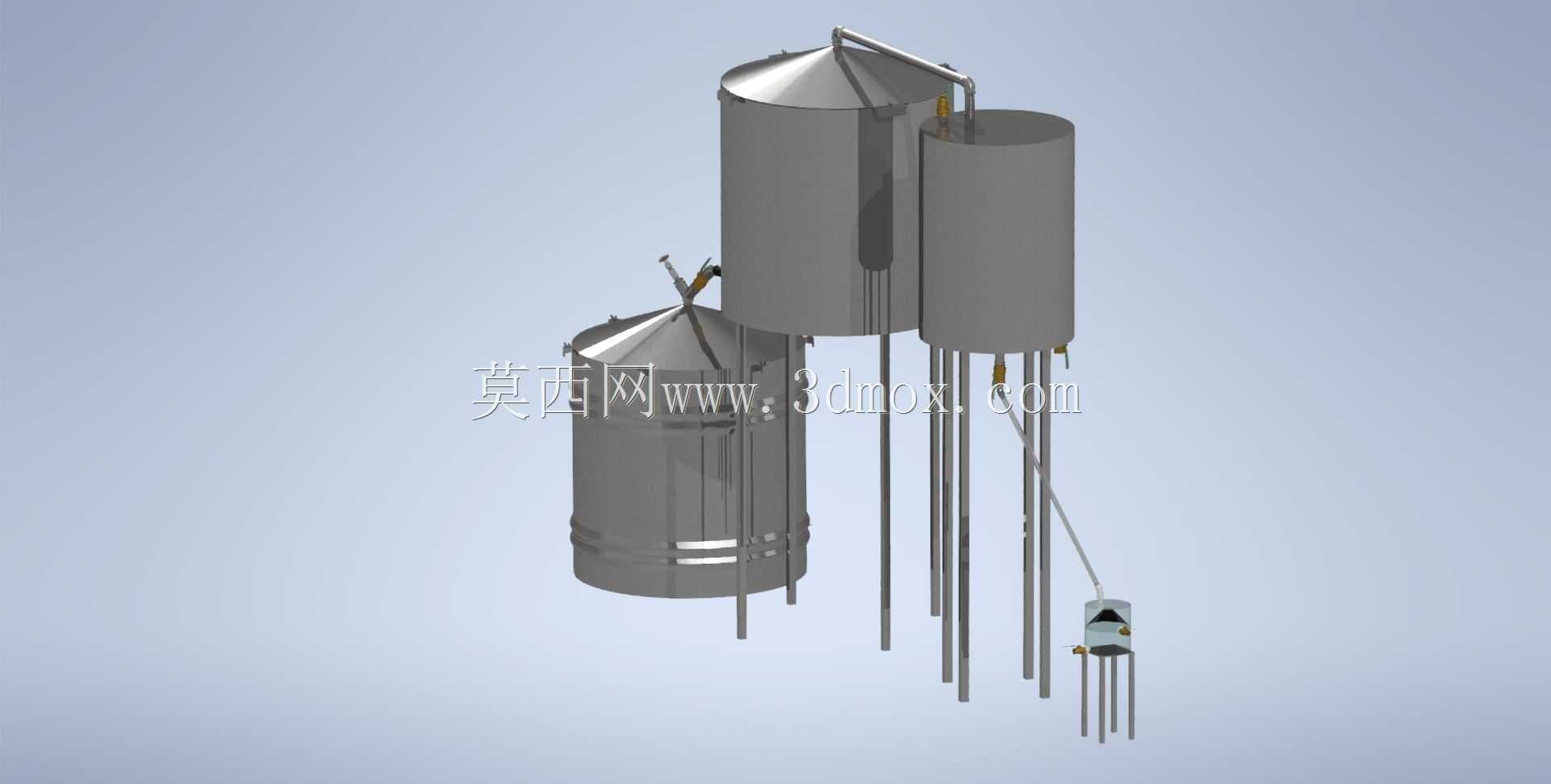

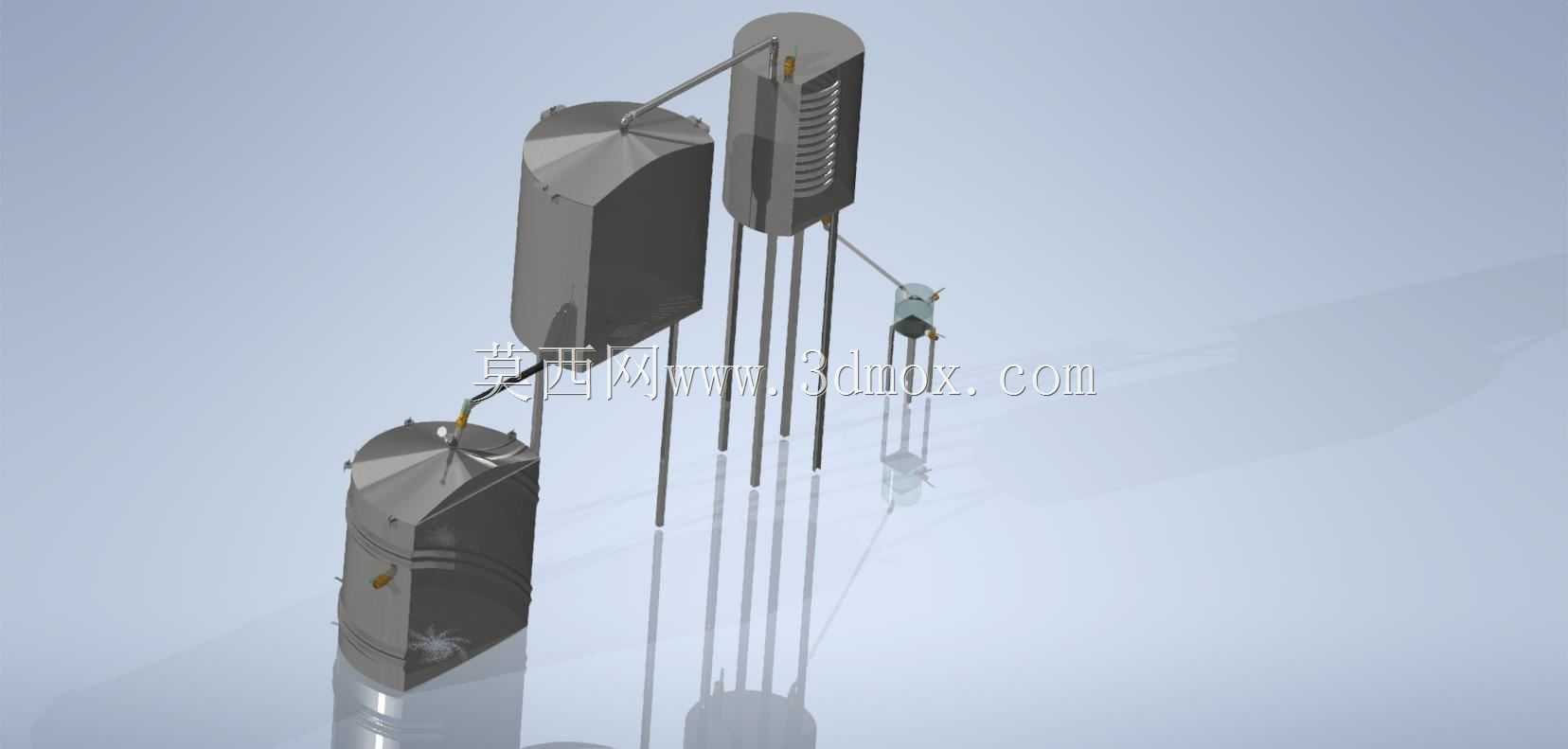

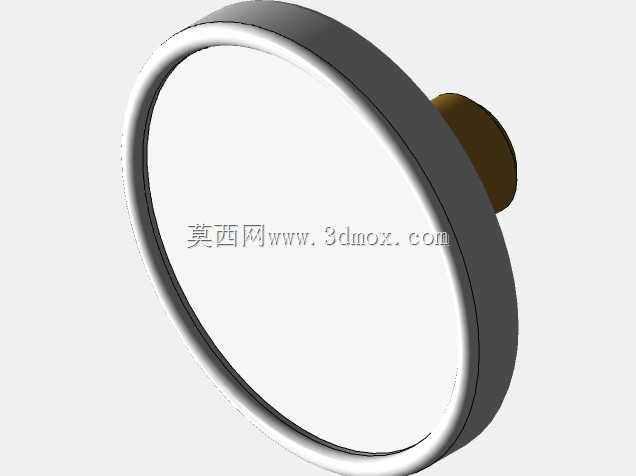

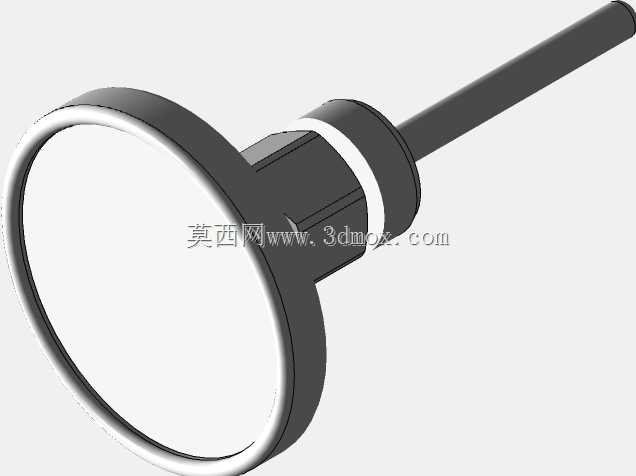

这套装置面向小型芳香植物加工场景设计，可适配家庭作坊、小型农庄的精油、纯露提取需求，整套设备采用立式罐体布局，充分利用垂直空间减少地面占用，安装时仅需预留水平操作空间用于阀门操作与物料装填，无需额外搭建高位操作平台。整套装置的核心功能围绕水蒸汽蒸馏法的工艺逻辑搭建，最左侧带双阀门的立式水箱承担供水与排水功能，水箱上部集成温度计与蒸汽释放阀，可实时监测内部水温与蒸汽压力，避免超压风险，蒸汽通过顶部管路进入中部的主蒸馏罐，主蒸馏罐用于装填待蒸馏的芳香植物原料，蒸汽穿透原料层时携带植物中的芳香精油成分向上流动，经顶部管路进入旁侧的冷凝水箱，冷凝水箱内置盘管式流道，外部通冷却水对携带精油的蒸汽进行冷凝，使汽态的精油与水蒸汽混合物转化为液态，最终流入最下方的提取器。提取器设置上下两个阀门，上部阀门用于分离导出密度较小浮于上层的精油，下部阀门用于排出下层的纯露与冷凝水，实现油水分层后的分别收集。设计过程中针对管路连接做了简化处理，所有罐体间的连接管路均采用硬管对接，减少法兰连接点以降低蒸汽泄漏风险，罐体支腿采用等长圆钢支撑，保证各罐体的安装高度差满足流体自流需求，无需额外配置输送泵即可让冷凝后的液体依靠重力流入提取器。各罐体的人孔、加料口均设置快开式密封结构，方便日常装填原料与清理罐内残渣，阀门选用常规手柄式截止阀，操作直观无需复杂培训即可上手，整套装置的管路走向避开了正面操作区域，操作人员在正面即可完成所有阀门的开关调节、温度读取与产物收集操作，不会被管路阻挡操作视线。考虑到小型加工场景的安装条件，整套设备的底部支腿预留了地脚安装孔，可直接固定在水泥地面上，无需额外做减震基础，各罐体的直径与高度比例经过优化，既保证足够的原料装填量与冷凝换热面积，又不会因为罐体过高导致加料、清理时操作不便，冷凝水箱的进出水口设置在罐体侧下方，方便对接现场的冷却水管路，无需额外改装管路走向。
