带受料料斗的倾斜刮板输送装置结构

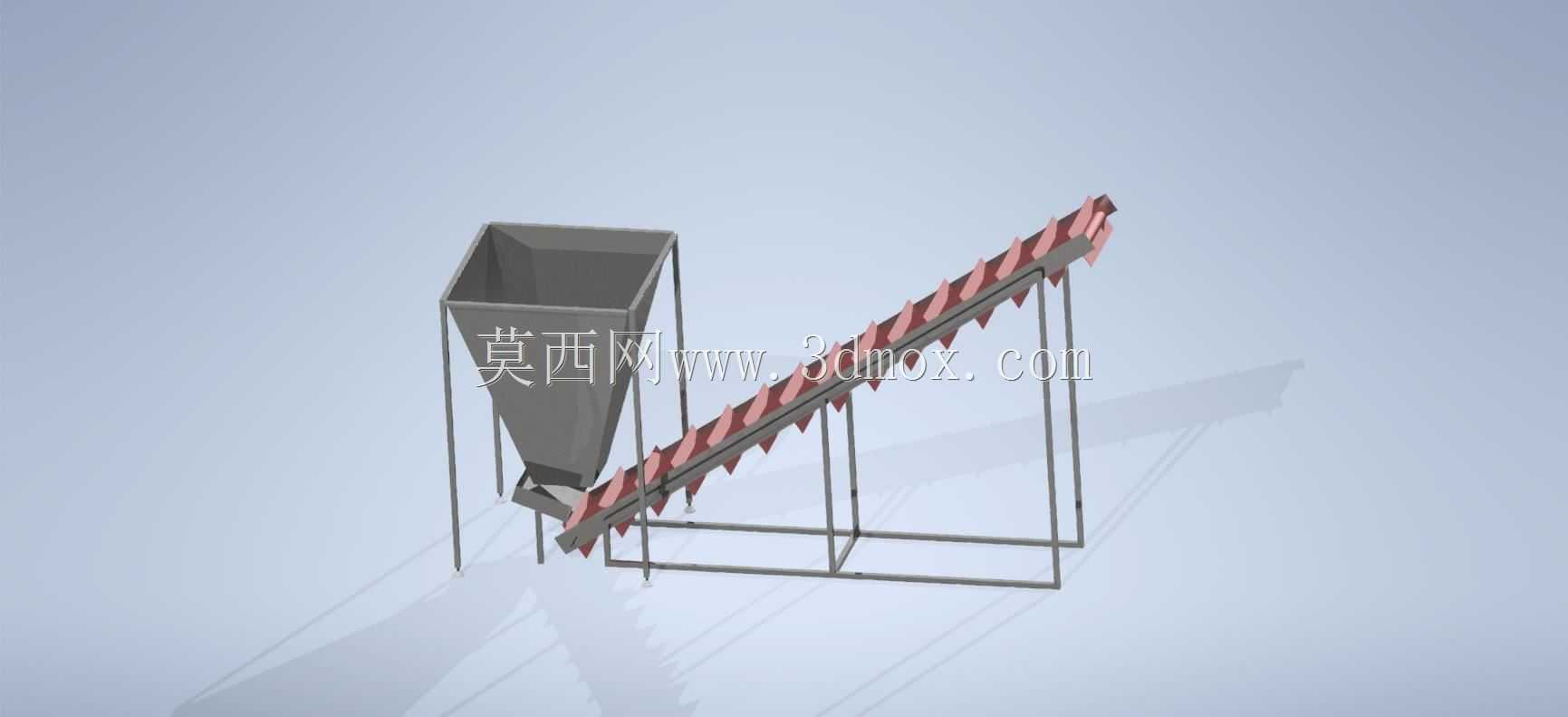

　　这套带受料料斗的倾斜输送结构，主要面向散状颗粒、小块状物料的短距离提升转运场景，常见于粮食加工、建材配料、小型化工原料输送、废旧塑料破碎后料输送这类对输送倾角有要求、进料端需要缓存物料的工位。从结构组成来看，整套装置分为上部受料斗、倾斜布置的刮板输送段、底部机架支撑三个核心部分，没有额外的驱动、张紧细节建模，仅保留了核心的结构外形与装配关系，适合作为方案布局阶段的占位模型，或是同类型设备改型设计的结构参考。

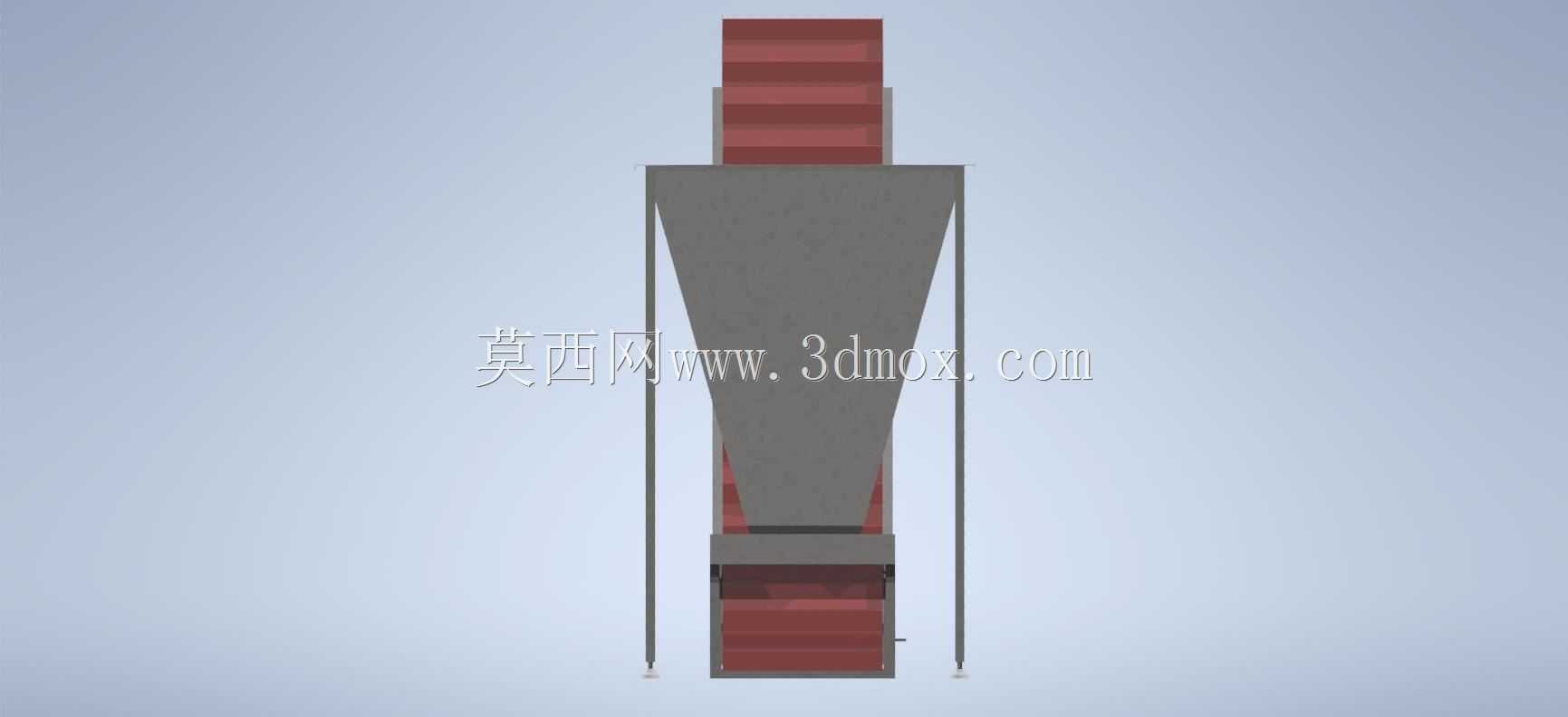

　　先从安装边界说起，整套装置的水平投影长度由输送段倾角和提升高度决定，当前模型的输送段倾角约为35度，这个角度是散料刮板输送的常用倾角区间，既可以保证物料在刮板推送下不会沿槽体下滑，又能在有限的水平占地空间内获得足够的出料高度，适配下方接料设备的进料口高度要求。受料斗采用上宽下窄的方锥形结构，上部敞口的边长尺寸远大于下部出料口，这种设计一方面可以降低人工或是上游设备投料时的对位精度要求，敞口边缘预留的支撑腿直接落地固定，不需要额外搭建投料平台支架，下部出料口直接对准输送段的尾部受料位置，避免物料撒漏。料斗的锥壁倾斜角度大于常见散料的安息角，保证物料可以依靠自重顺利滑落到输送槽内，不会在斗壁发生积料、架桥的问题，对于流动性稍差的物料，这个锥角设计也能减少堵料的概率。

　　倾斜布置的输送段采用槽钢焊接的一体式机架，机架底部通过横撑连接成整体框架，保证倾斜状态下的结构稳定性，不需要额外做地脚的二次加固，适合小型生产线的快速布置。输送槽的两侧挡板高度刚好匹配刮板的凸起高度，刮板采用等间距布置的折边结构，折边朝向物料推送方向，既可以增加刮板与物料的接触面积，又能在倾斜输送时拖住物料，避免颗粒物料沿刮板与槽壁的间隙回滑。输送段的上端为出料端，出料口直接朝下布置，物料被刮板推送至顶端后依靠自重掉落，不需要额外的卸料结构，结构简单可靠，后期维护的故障点少。

　　从设计思路来看，这套结构没有做复杂的细节建模，核心是还原料斗与输送机的装配位置关系、整体占地轮廓、各部件的相对尺寸比例，在做生产线三维布局时，可以直接导入这套模型来校验投料位、输送路径、出料位的空间干涉情况，不需要从零开始搭建基础结构。实际应用中，这类结构的输送段长度可以根据现场的提升高度需求调整，料斗的容积也可以根据上游来料的缓存需求做放大或是缩小，机架的支撑腿可以加装脚轮做成移动式结构，适配需要频繁换工位的小型加工场景。需要注意的是，这个模型仅保留了结构外形，没有包含驱动电机、传动链条、张紧装置、导轨衬板这些细节部件，在做详细设计时，需要根据实际输送的物料容重、输送量来计算驱动功率，补充对应的传动部件，同时在槽体内壁加装耐磨衬板，减少物料刮板摩擦对槽体的磨损，延长设备使用寿命。另外料斗的下部可以根据需求加装振动器或是破拱装置，针对流动性差的粉料、湿料解决架桥堵料的问题，输送段的上半部分可以加装密封盖板，避免输送过程中粉尘外溢，满足车间的环保要求。
