螺旋立柱玻璃底座水烟烟具结构设计

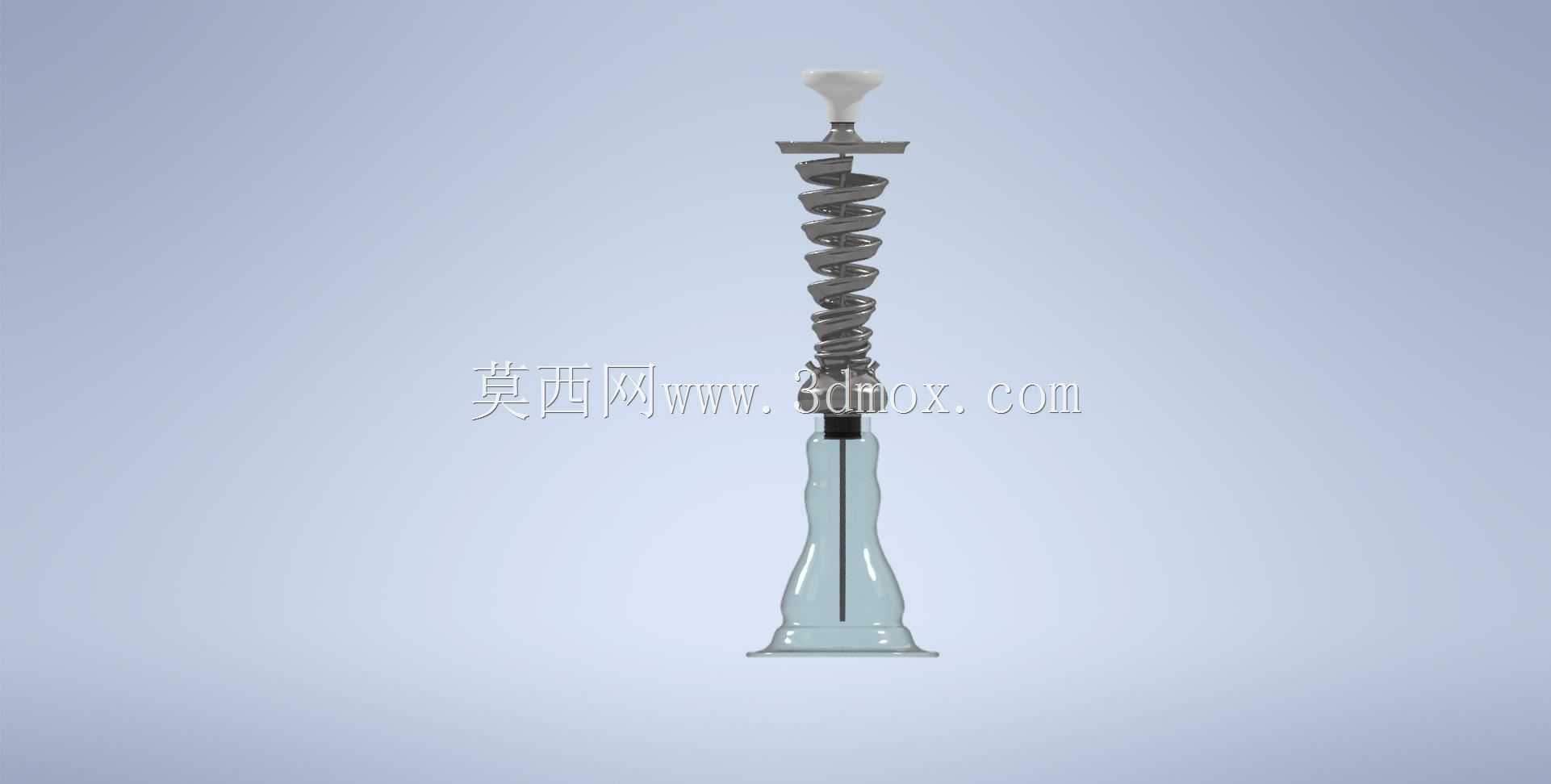

　　这款水烟烟具的结构设计，首先围绕休闲餐饮场景的实际使用需求展开，常见于清吧、特色休闲餐吧、中东风格餐饮门店以及家庭休闲聚会场景，核心作用是通过水液过滤烟气，降低烟气温度，同时搭配不同烟料实现多样的吸食体验。从结构拆分来看，整体分为顶部烟嘴、烟锅组件、螺旋立柱导气段、玻璃储水底座四个核心部分，各部件的连接边界做了适配通用烟具配件的公差设计，方便后期更换易损件。

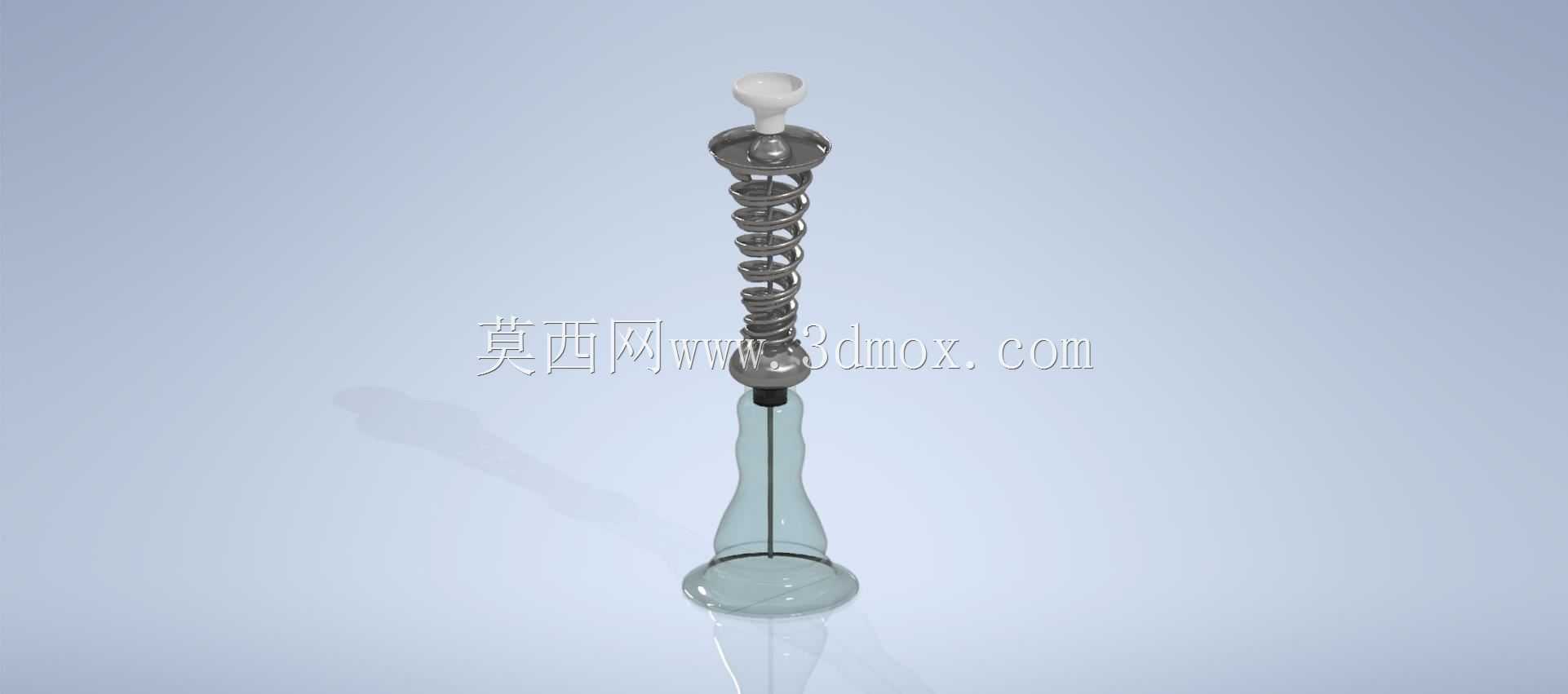

　　设计过程中优先考虑了使用时的稳定性，底部玻璃底座采用下宽上窄的收腰瓶型结构，底座最大直径控制在120mm左右，注水后整体重心落在底座下部，即使受到桌面轻微碰撞也不易倾翻，底座的瓶口位置做了磨砂密封处理，和上部金属立柱的连接段配合间隙控制在0.1mm以内，保证抽吸时的气密性，避免漏气导致抽吸阻力异常。上部的螺旋立柱段采用金属材质一体成型，螺旋结构并非单纯的装饰作用，一方面延长了烟气从烟锅下行到水面的导程，让高温烟气在金属通道内充分预冷却，减少进入水层时的温度骤升导致的水分蒸发过快，另一方面螺旋造型的凹凸结构增加了立柱的握持摩擦力，挪动烟具时不易打滑脱手，立柱总高度控制在380mm左右，搭配底座后整体总高约520mm，放置在常规750mm高度的餐吧桌面上，使用者坐直身体即可轻松含住烟嘴，无需过度俯身或抬臂。

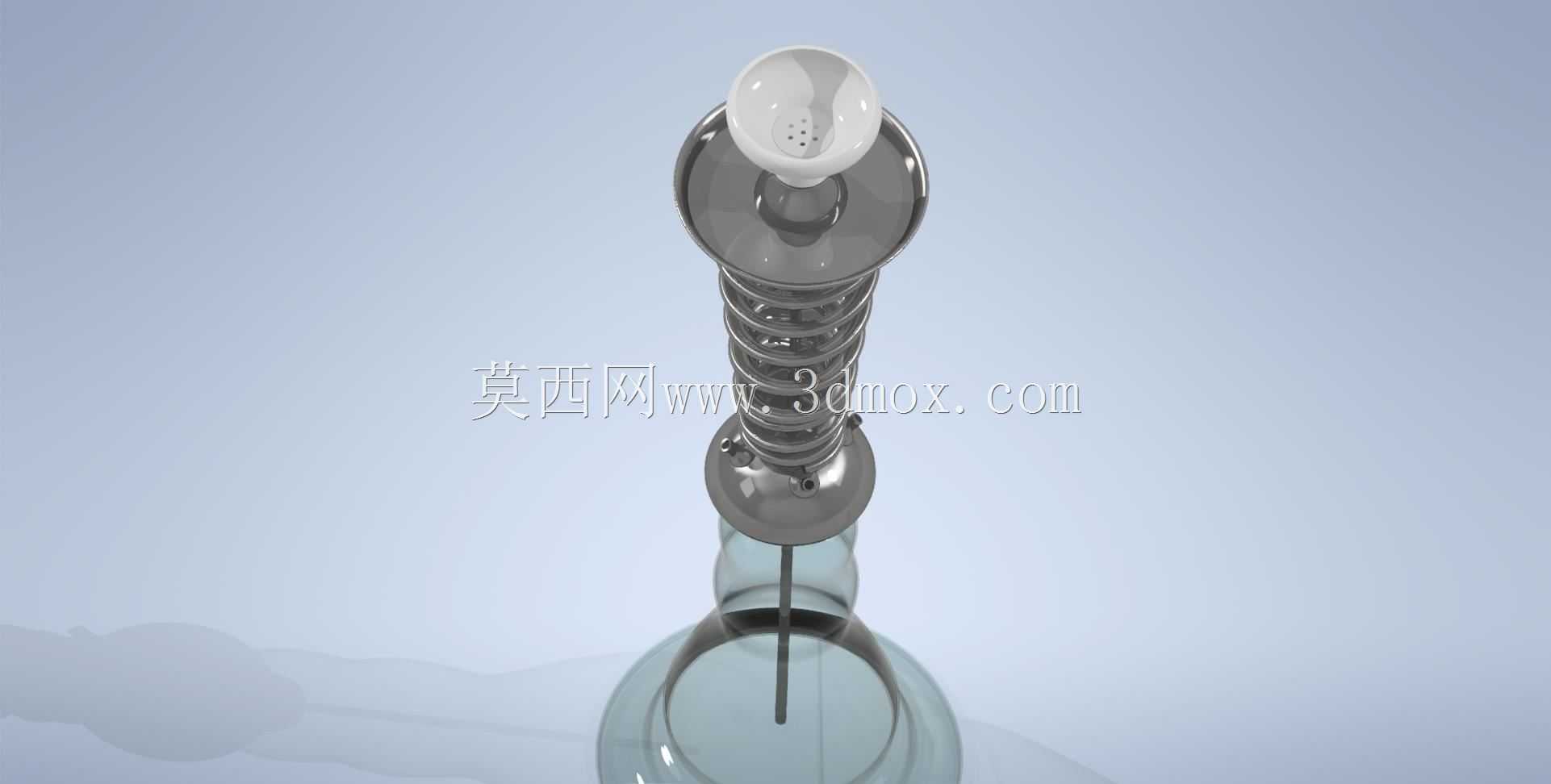

　　顶部的烟锅采用敞口浅槽设计，槽深15mm，刚好可以容纳单次使用的烟料与隔炭组件，烟锅和立柱的连接采用插拔式结构，配合耐高温密封胶圈，既可以保证密封，也能在清理烟垢时快速拆卸。烟嘴采用食品接触级的光滑材质，插接在烟锅侧方的出气口上，角度做了15度的上扬设计，贴合人体口部的自然姿态，长时间含接也不会产生硌嘴的不适感。

　　在安装边界的考量上，所有连接接口都适配市面上主流的水烟通用配件规格，烟嘴接口直径8mm，烟锅连接段直径20mm，底座瓶口外径30mm，使用者可以自行更换不同款式的烟嘴、烟锅或者软管配件，无需额外做转接加工。气路设计上，立柱内部的导气管一直延伸到距离底座底部10mm的位置，保证烟气可以充分通入水层下方完成过滤，不会出现烟气直接从水面上方溢出的问题，导气管的内径控制在6mm，平衡了抽吸阻力与烟气流量，抽吸时的阻力维持在舒适区间，不会出现费力吸不动或者烟气流量过大的情况。

　　材质搭配上，金属部件采用抛光镀铬处理，既方便日常擦拭清理烟渍、水渍，也有足够的抗锈蚀能力，适应餐饮场所高频次清洁的使用环境；玻璃底座采用高硼硅透明玻璃，既可以耐受烟气与水的温度变化，不会因为冷热交替出现开裂，也能方便使用者观察内部水位高度，及时补充或者更换清水，水位线的设计高度控制在底座总高度的三分之一处，避免抽吸时水被顺着导气管吸到烟嘴位置。整体结构没有多余的零散小部件，日常清理时只需要拆分底座、立柱、烟锅三个部分即可，不需要借助额外工具，降低了日常维护的难度。
