立式多级水力旋流分离装置结构设计

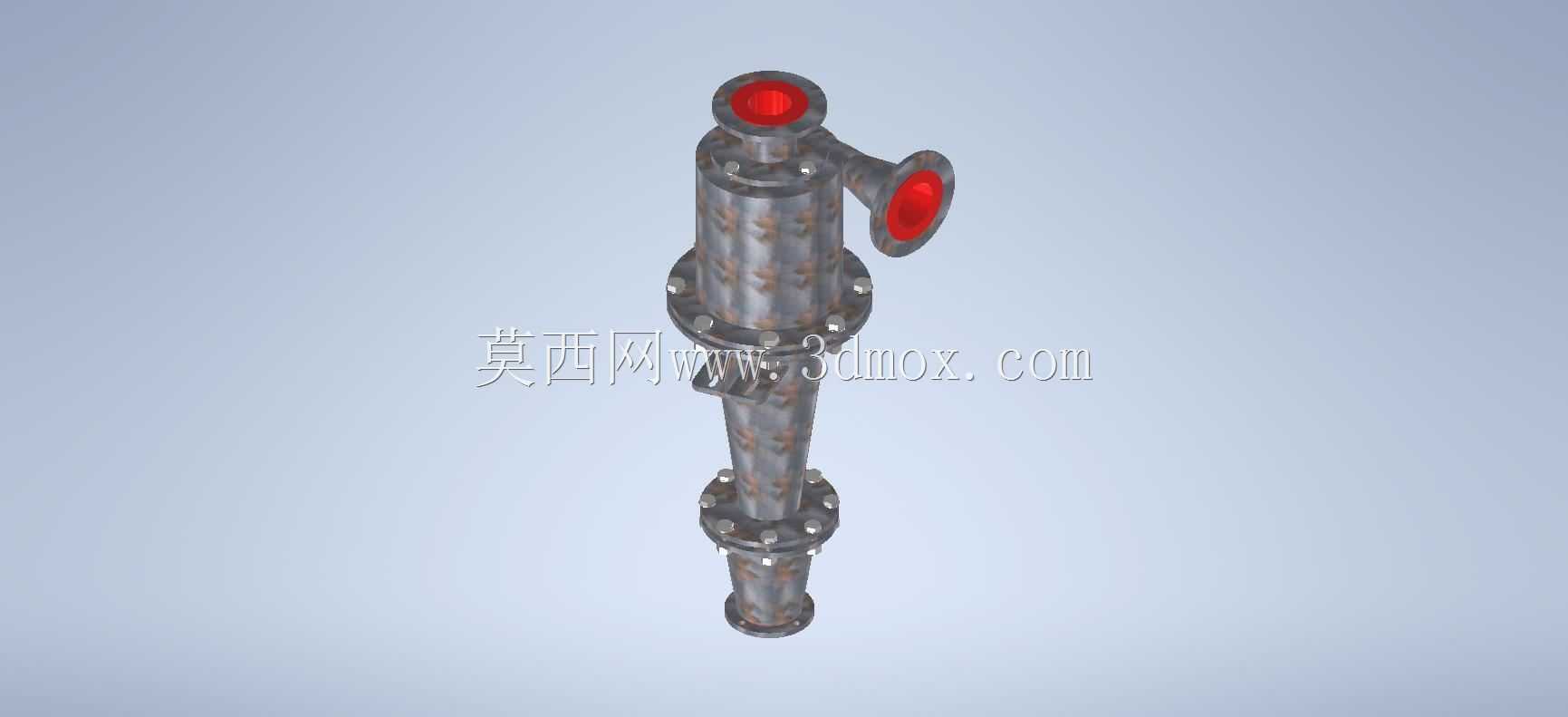

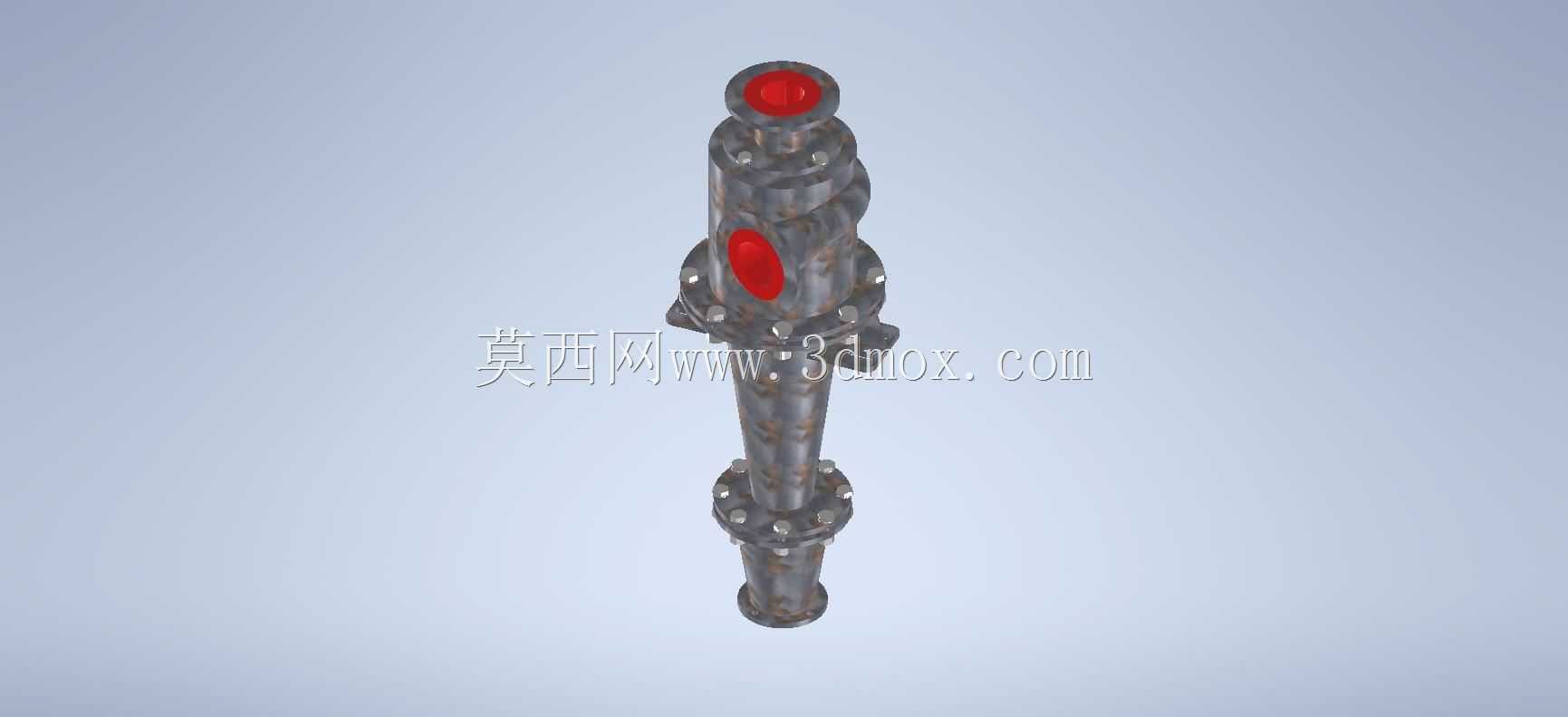

在矿山选矿、化工浆液处理、污水处理、石油钻井泥浆净化等工况场景中，固液两相或气固两相的小颗粒分离是流程中不可或缺的环节，水力旋流器正是依托离心沉降原理实现介质分离的核心设备，无需额外动力部件，仅靠进料压力即可完成分离作业，运行稳定性强、维护成本低，在各类连续生产的流体处理线中应用广泛。这款立式结构的水力旋流器采用多级串联的柱锥组合腔体设计，整体为竖直长轴式布局，进料口设置于上部腔体侧方，待处理介质以切线方向进入旋流腔后，在腔体内形成高速旋转的流场，密度较大的固体颗粒在离心力作用下向腔壁运动，沿壁面螺旋向下最终从底部底流口排出，密度较小的清液或气相则在腔体中心形成上升内旋流，从顶部的溢流口引出，完成两相分离过程。设计过程中针对不同粒径颗粒的分离需求，将旋流腔设置为多级串联结构，每一级腔体的锥角、内径参数逐级调整，可依次分离不同粒径区间的固相颗粒，相比单级旋流器大幅提升了分离精度与分级效率，避免单级结构中细颗粒随溢流跑粗、粗颗粒混入底流的问题。设备整体采用法兰分段连接结构，各段腔体之间通过带螺栓孔的法兰盘紧固，法兰连接处设置密封槽适配密封件，可承受0.2-0.6MPa的工作压力，满足多数工业现场的进料压力要求；上下两端的接口均为标准法兰接口，可直接对接现场工艺管线，安装时仅需保证设备竖直度偏差不超过1°，避免因设备倾斜导致内部流场偏斜、分离效率下降。设备外壁的红色标识分别对应进料口、溢流口与检修观察位，现场安装运维时可快速识别接口功能，无需额外对照图纸核对；整体长径比经过流场仿真优化，既保证了颗粒在腔体内的停留时间满足分离要求，又控制了整体安装高度，适配多数厂房的层高限制，底部预留的安装支耳可直接固定在钢结构支架或混凝土基础上，安装边界清晰，无需额外设计复杂的支撑结构。在实际选型应用中，可根据处理介质的固相浓度、颗粒粒径分布调整进料压力与底流口直径，匹配不同的处理量与分离精度要求，设备内部无运动部件，日常运维仅需定期检查法兰密封件磨损情况、清理腔壁结垢即可，长期运行可靠性高，适合连续化生产的工业场景使用。
