美工刀手动伸缩裁切工具结构设计

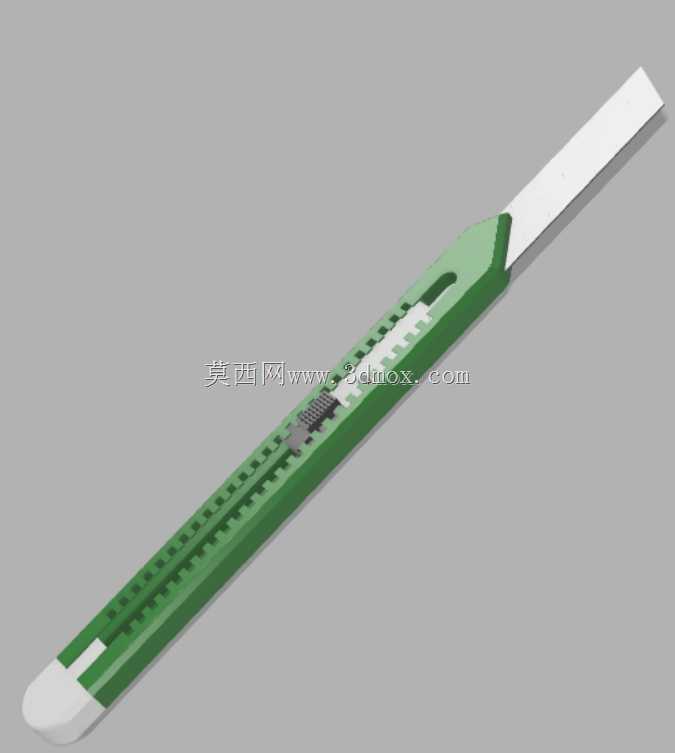

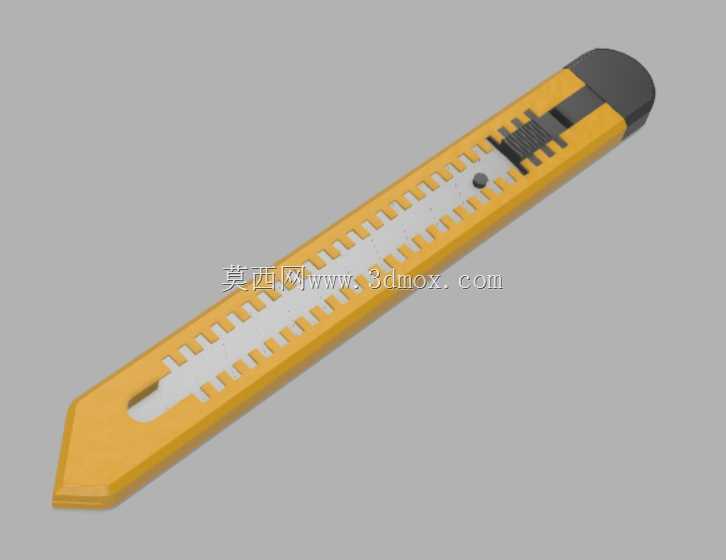

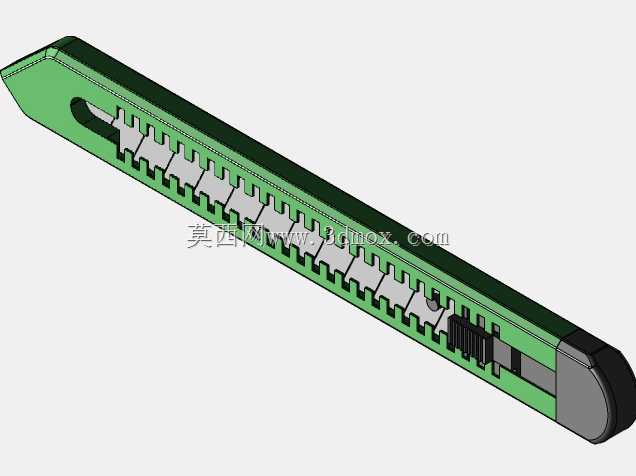

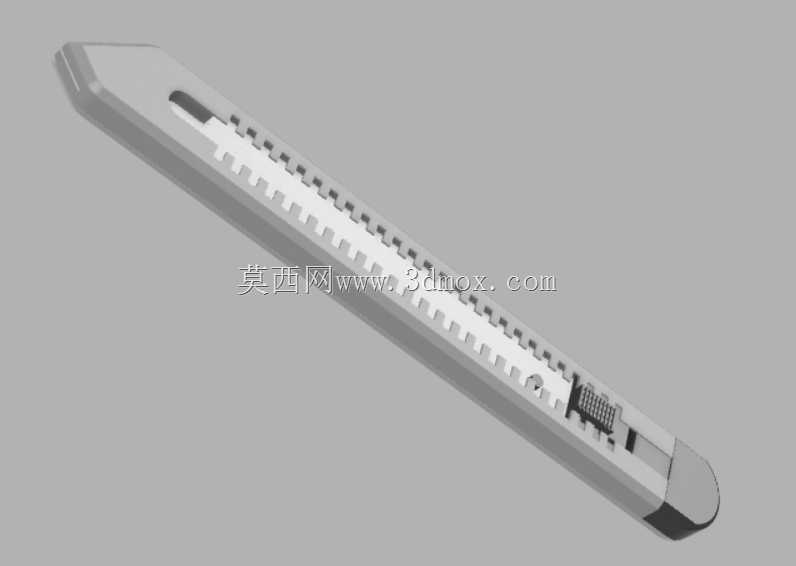

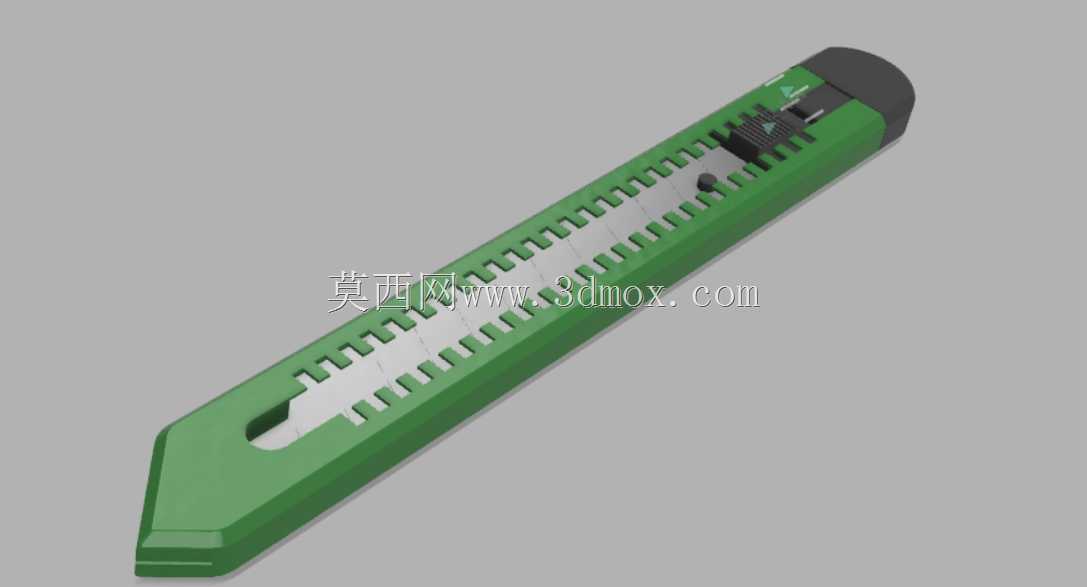

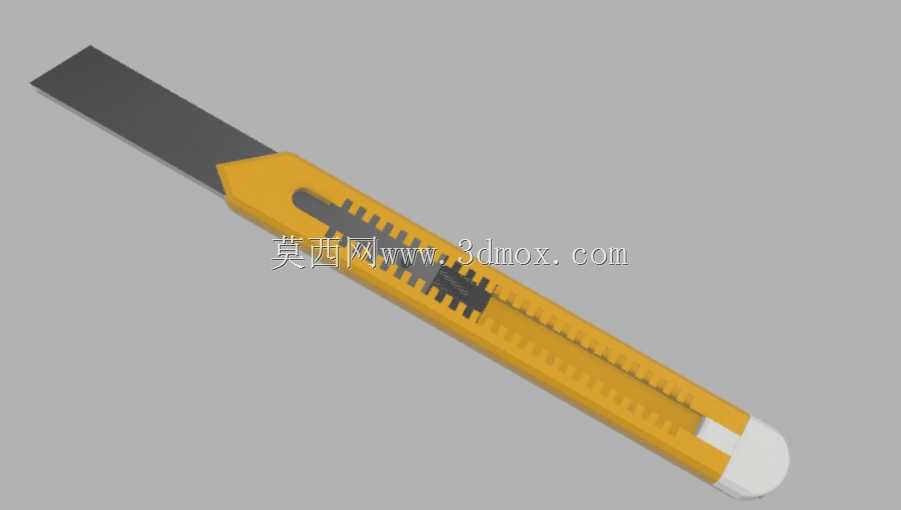

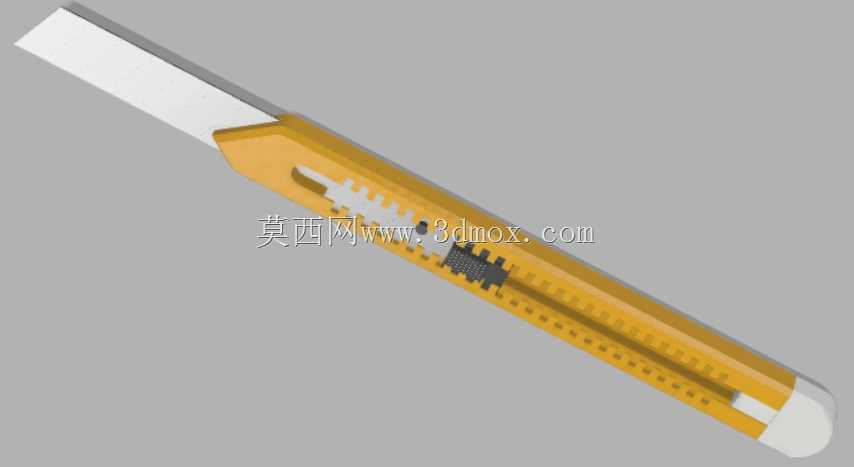

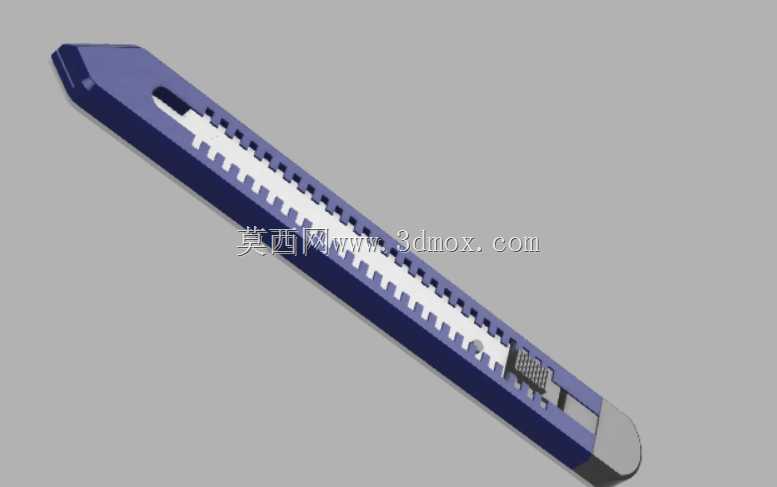

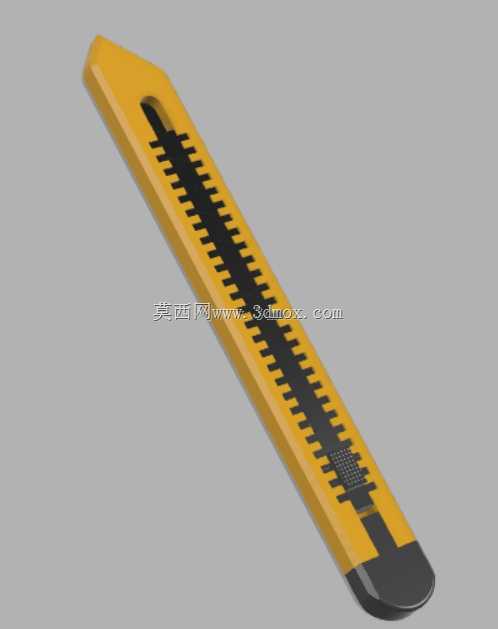

日常生产与办公场景里，这类手动伸缩裁切工具的使用覆盖范围极广，从包装车间的纸箱拆封、物料修边，到广告制作环节的背胶裁切、壁纸施工的边角修整，再到办公场景的纸张裁割、手工制作的材料修型，都能见到这类工具的身影。不同于固定式裁切刀具，这款伸缩式结构的设计核心围绕使用安全性与刀片利用率展开，未使用状态下刀片可完全收纳进外壳内部，避免裸露刀刃造成意外划伤，同时通过推块的档位锁定结构，可根据实际裁切需求调整刀片伸出长度，适配不同厚度的待加工材料。从结构设计逻辑来看，外壳采用对称式拼合结构，内部预留刀片滑动的导向槽，槽体的尺寸公差控制在0.1mm以内，保证刀片伸缩过程无卡滞、无横向晃动，推块与外壳上的锯齿形档位槽配合，每一档的锁定力度经过反复验证，既可以在裁切受力时保证刀片不回缩，也能让使用者单手即可完成档位调整与刀片伸缩操作。尾端的可拆卸堵头设计，是为了在刀片前端刃口磨损后，可将刀片沿尾端推出折断分段，继续使用后续的锋利刃段，最大化提升单根刀片的使用寿命，堵头与外壳的配合采用过盈卡扣结构，日常使用中不会出现松脱掉落的情况。外形尺寸方面，整刀长度控制在160mm左右，握持段宽度25mm，厚度12mm，符合成年人手掌握持的人机工程学尺寸，外壳表面做了细微的防滑纹理处理，长时间握持施力不易打滑，刀片伸出的最大长度为25mm，可满足绝大多数日常裁切场景的深度需求，不会因为刀片伸出过长导致受力弯折断裂。安装边界上，内部刀片的适配尺寸为标准18mm宽的分段式美工刀片，替换时无需额外工具，拆开尾堵即可完成刀片更换，内部的滑动推块与刀片的连接采用卡扣式结构，对准刀片上的定位孔即可卡紧固定，装配过程简单快捷。这类工具的结构设计没有冗余的复杂零件，整体零件数量控制在个位数，生产装配效率高，日常维护成本极低，外壳选用的工程塑料材质兼顾了结构强度与抗摔性能，即便从1.5米高度跌落至水泥地面，也不会出现外壳碎裂、结构散架的问题，完全适配工业现场、户外施工、日常办公等多场景的粗放使用需求。刀刃的滑动轨道做了加厚处理，避免长期使用后轨道磨损导致刀片晃动，推块表面的防滑纹路设计，即便佩戴劳保手套操作也能顺畅推动调整刀片位置，不会出现打滑推不动的情况。
